一、设计主题
基于ESP32WIFI模组的远程控制模块设计，5V直流电源输入，支持通过RS232接口配置模块指令和工作模式，提供4路继电器控制接口（常开、常闭、公共端）。
二、原理图设计

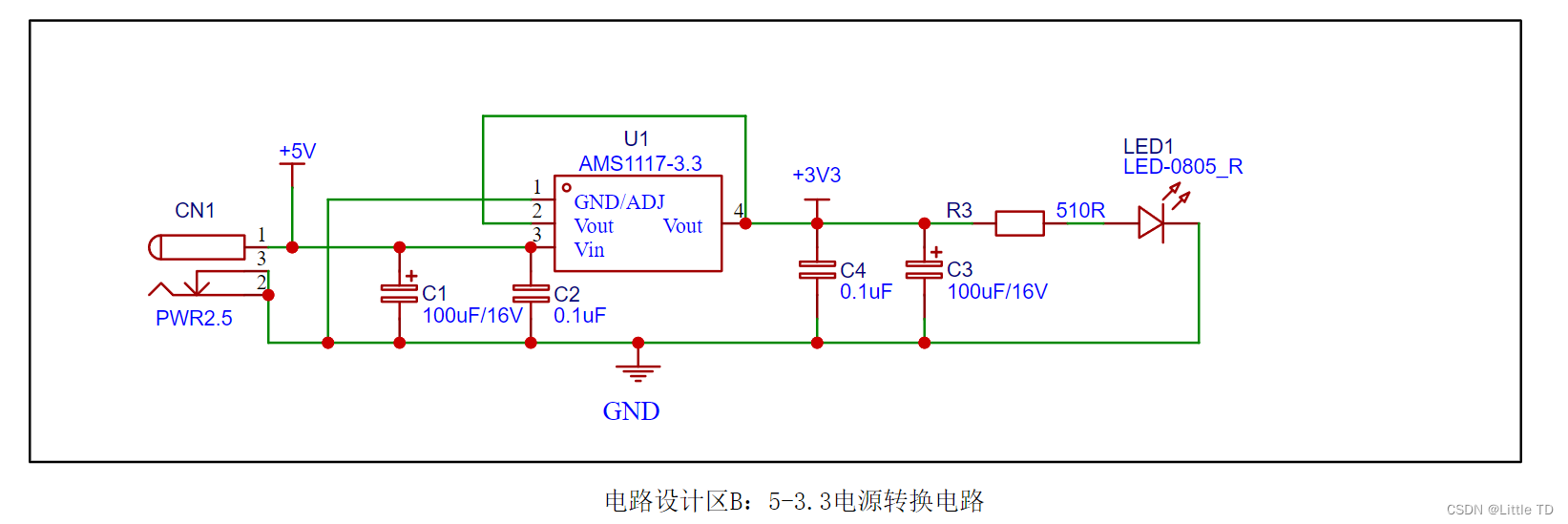

1、电源转换电路
这是一个很常见的5V转3V3的电源转换电路，5V电压从接口经过两个滤波电容到芯片输入端，输出3.3V经过滤波电容给其他进行电路供电。这里需要注意的是，滤波电容一般习惯把小电容放在靠近芯片端。那这里为什么要用一大一小的电容进行滤波呢？我查了网上的回答：“在电容滤波电路中，一旦噪声频率过高，超出了电容的自谐振频率，那么此时的电容就不再是一颗电容了，而是相当于一颗电感，此时就不再具备我们想要的滤波能力了，因此我们需要一个小电容，其自谐振频率大于该噪声频率，这样才能滤去该噪声。这就是为何滤波电容通常由一大一小两个电容并联组成”。

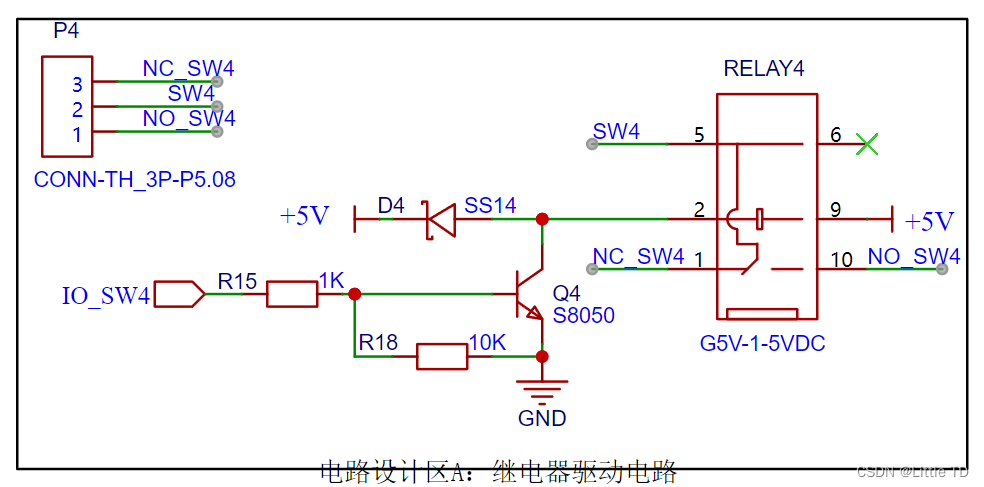

2、继电器驱动电路

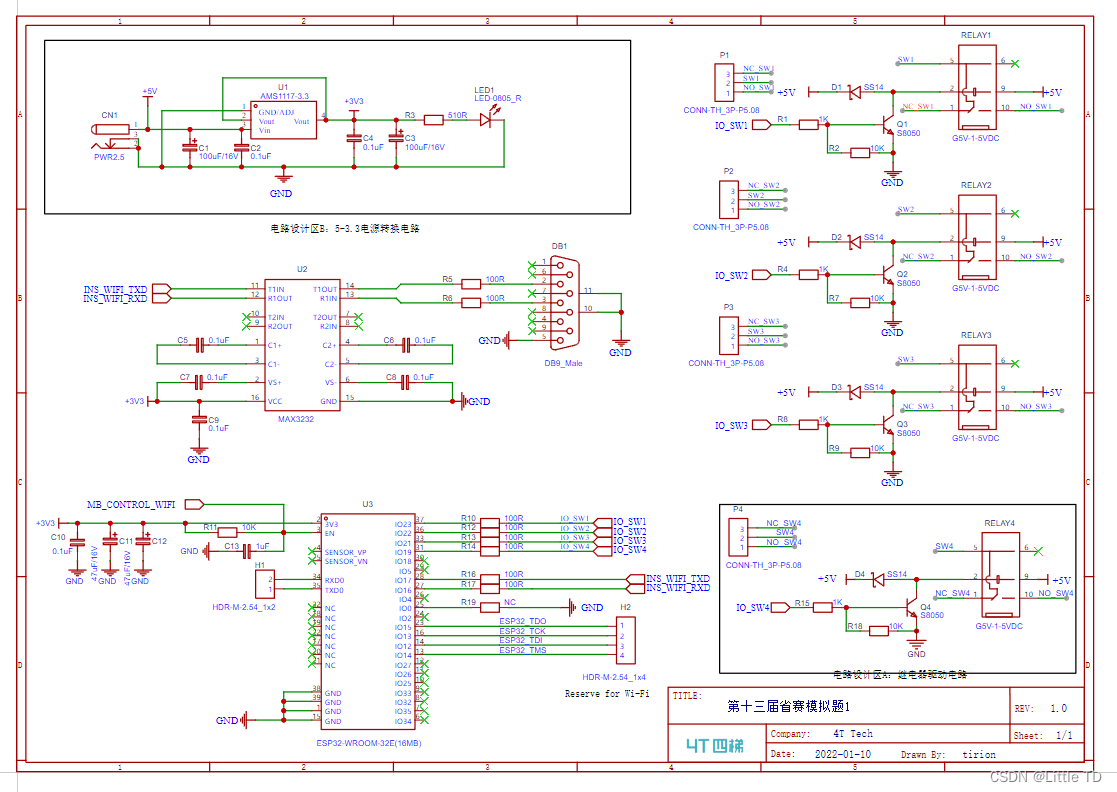

3、原理图
总的来看，原理图还是非常简洁明了的，各个模块功能区分也很明确。

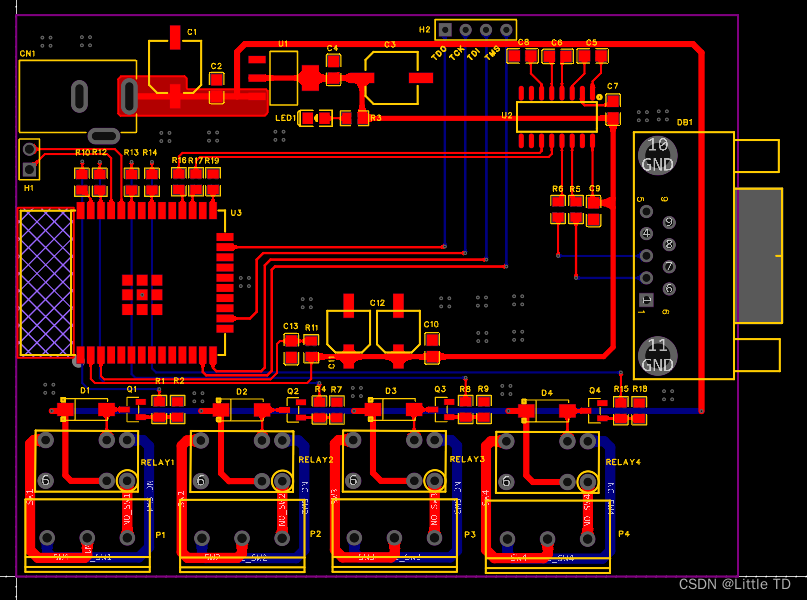

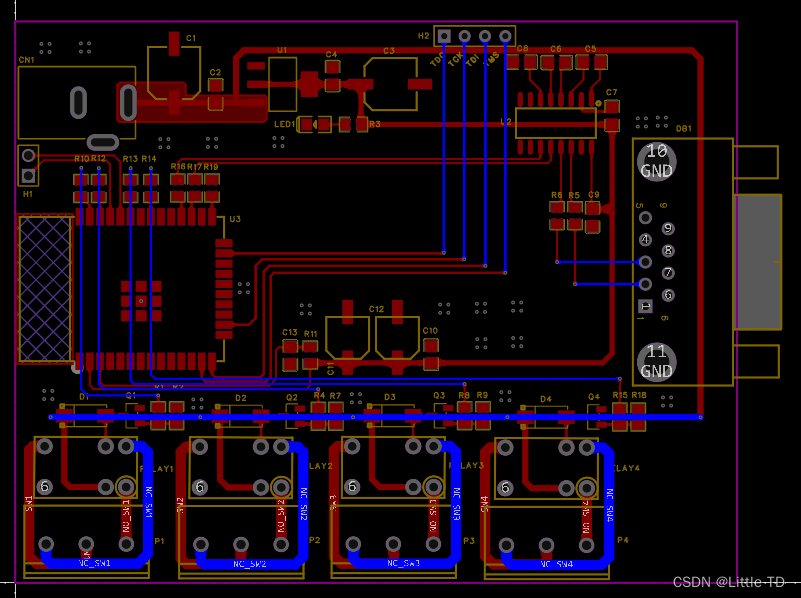

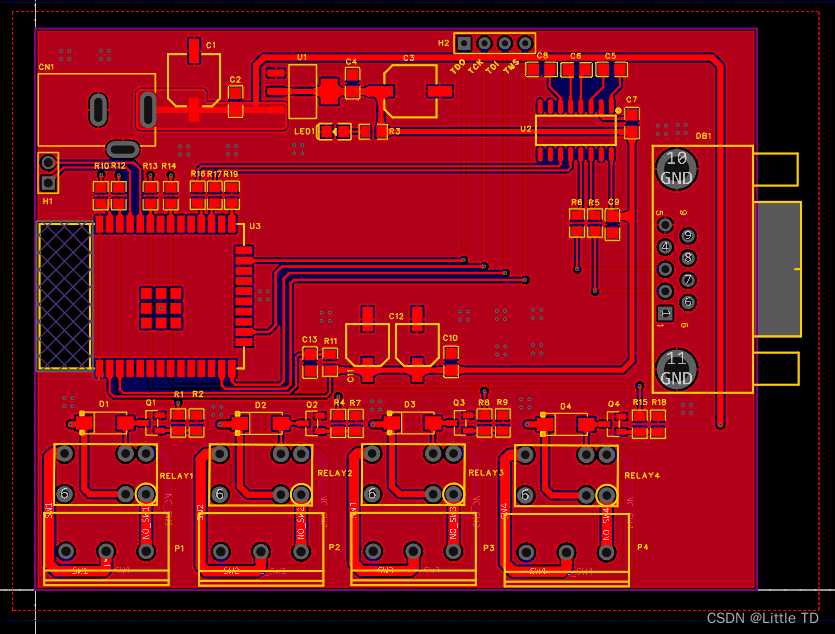

三、PCB设计
这里需要注意的地方有以下几点：
- esp32芯片一端含有天线，需要尽量靠边放置，天线下尽可能不走线不覆铜，否则可能会发生串扰；
- 继电器的线宽尽量宽，因为继电器电流可能会急剧增大。
四、总结反思
完成这道题历时三小时，还是太慢了，布局的时候调整太久，犹豫不决，经验还是太少了。
add:以上内容仅仅是个人的学习记录，如果有什么错误的地方还请各位大佬批评指正！也希望感兴趣的同学一起学习交流！[鞠躬.jpg]
