学习记录——第十三届模拟题2

目录

一、题目要求/设计背景

二、原理图设计

三、原理图分析

四、PCB设计

五、总结反思

---

一、题目要求/设计背景、

选择STC15W4K56S4单片机作为主控IC、ESP32-WROOM-32E(16MB)为WIFI模块，通过单片机的采集4路模拟量数据，通过Wi-Fi模块实现数据远程传输。

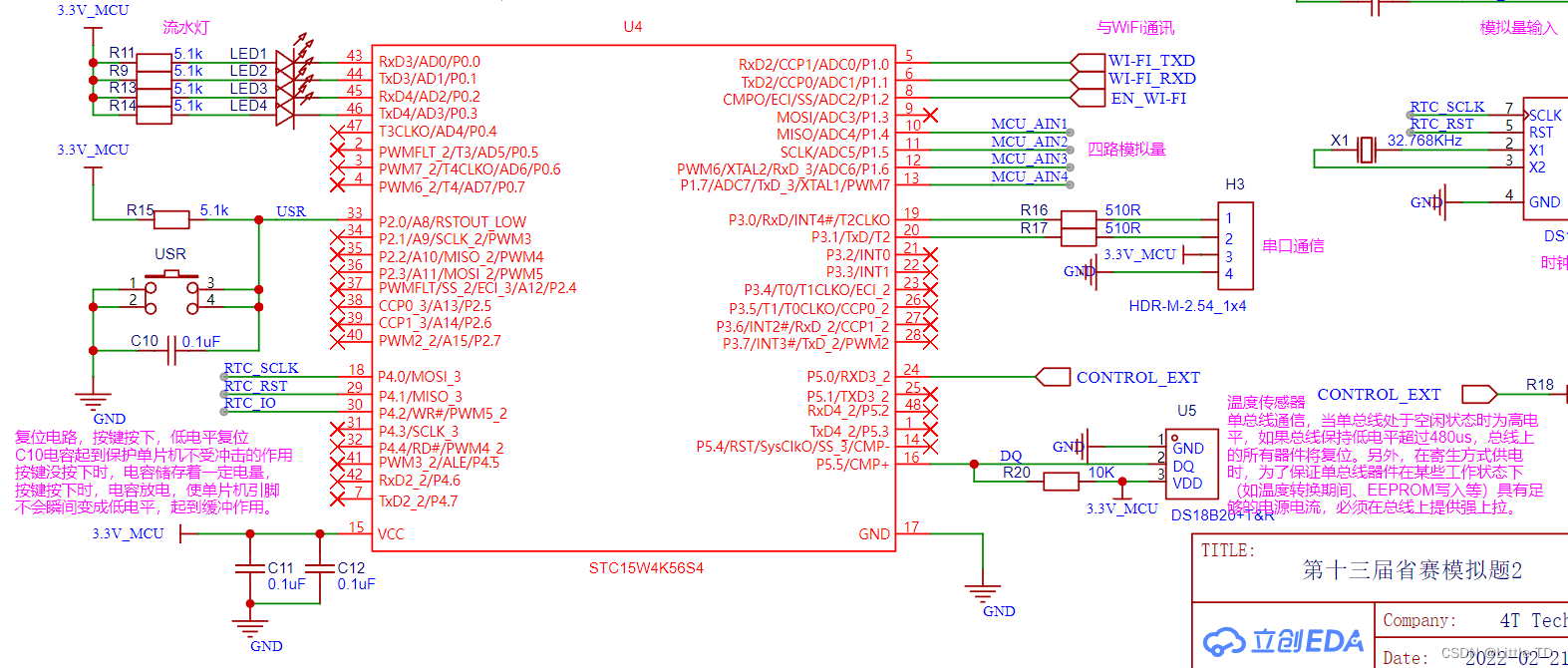

二、原理图设计

三、原理图分析

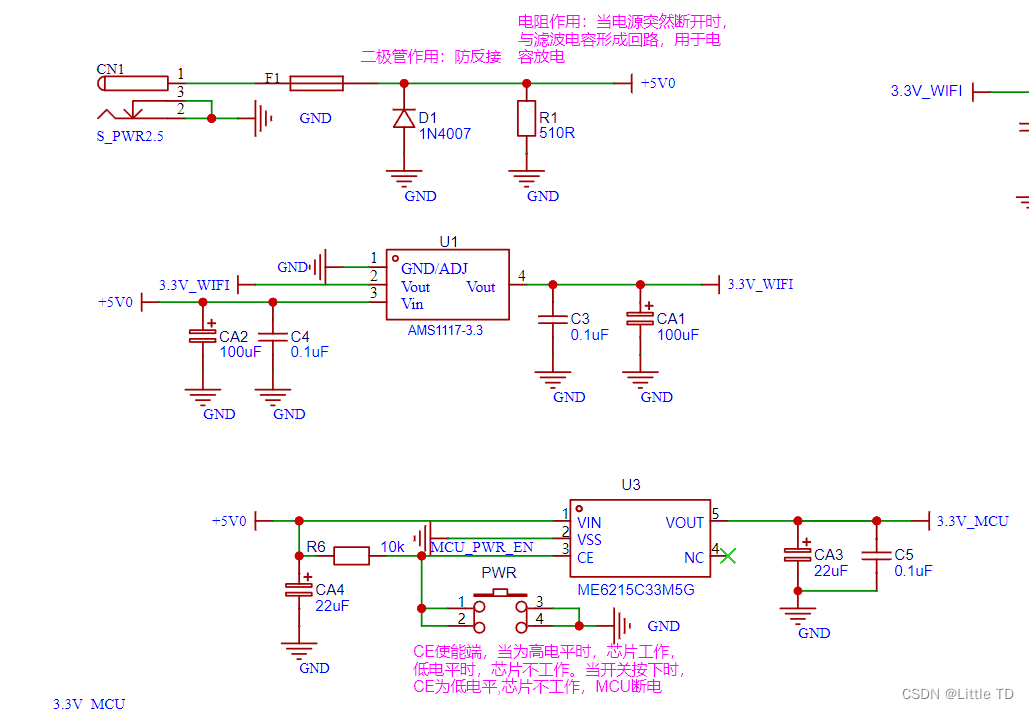

1、电源模块

 总共有三路电源，分别是5V、3.3V_WIFI、3.3V_MCU，WIFI和MCU分开供电。

2、 主控模块

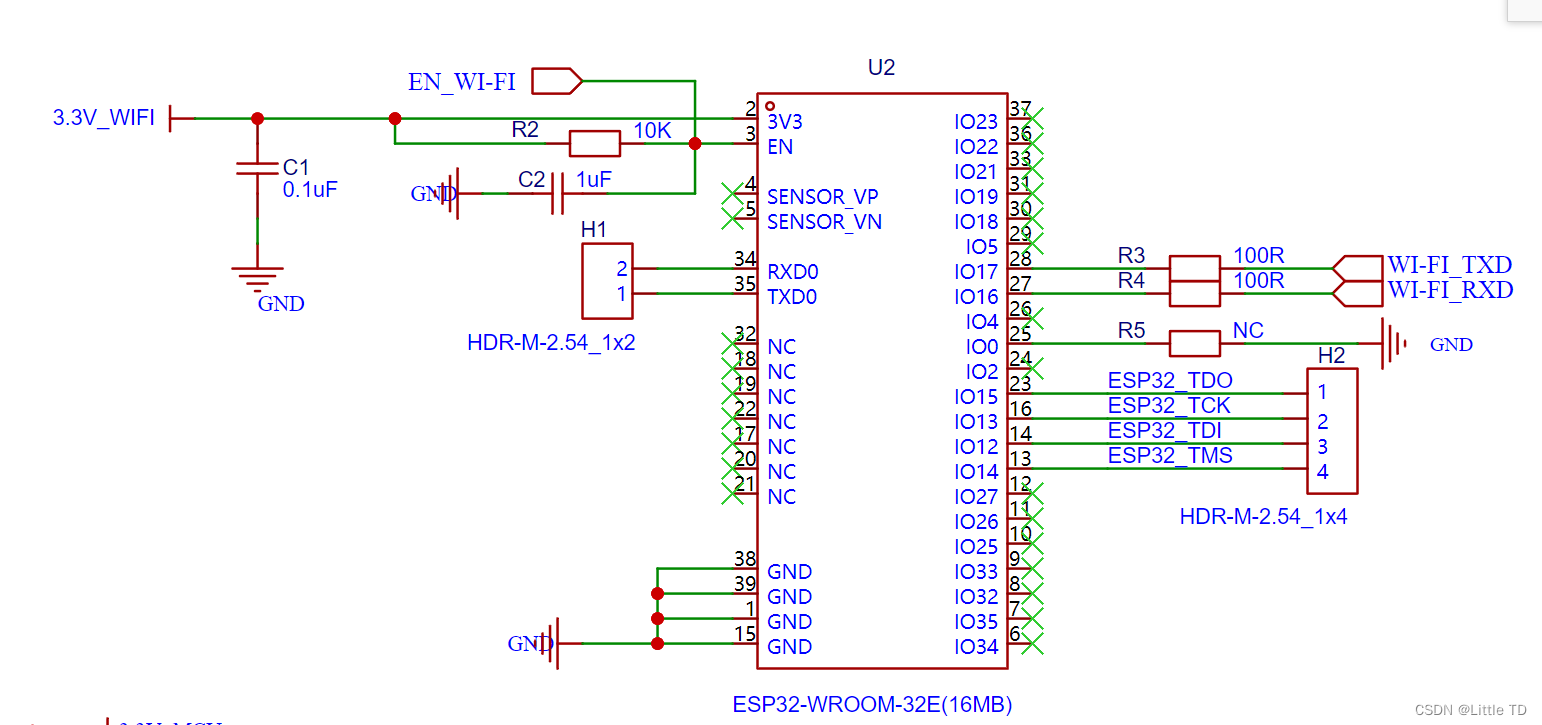

3、WIFI模块

 采用esp32作为WiFi模块。

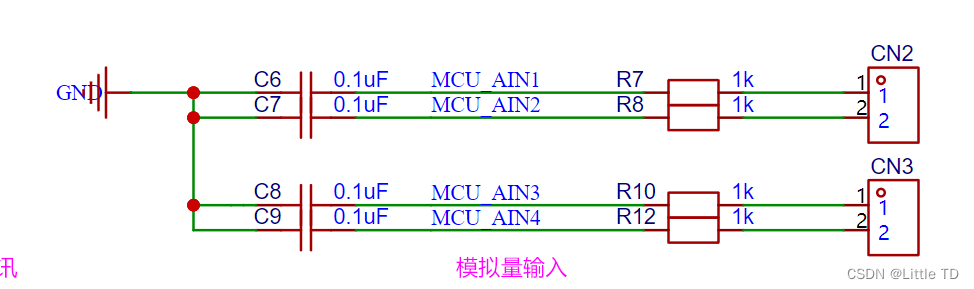

4、模拟量输入

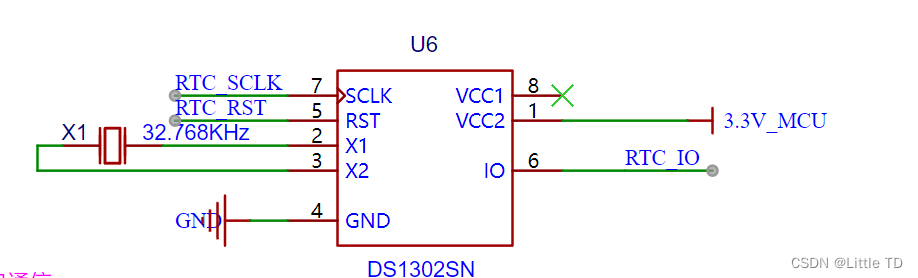

5、时钟电路

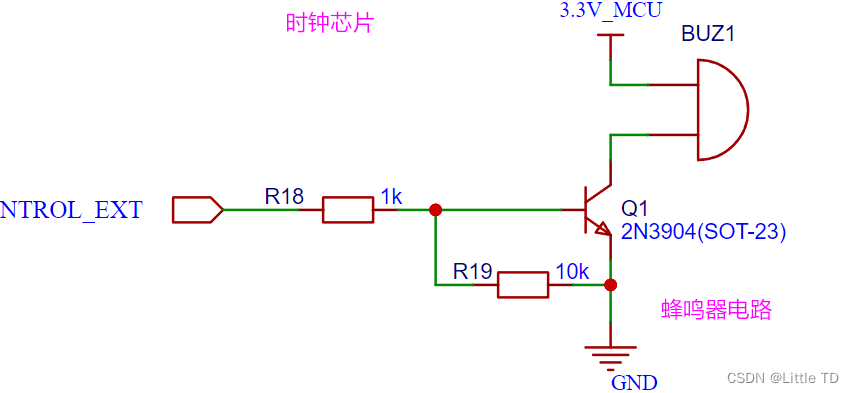

6、蜂鸣器电路

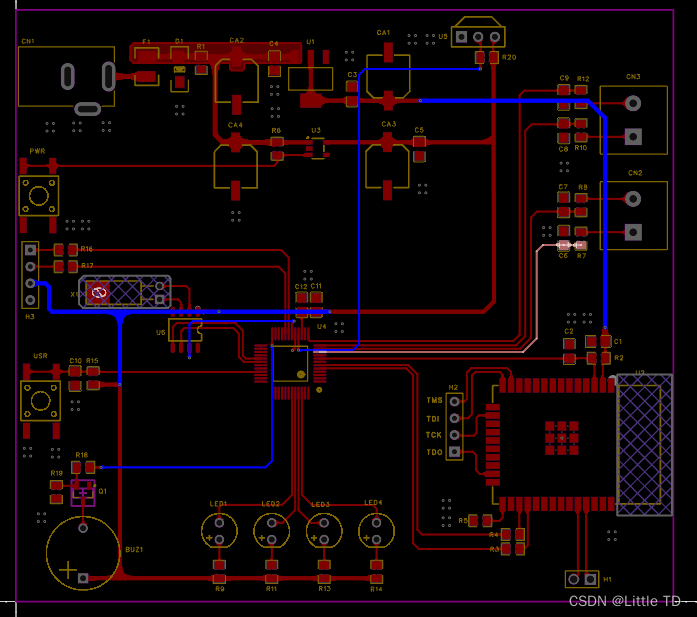

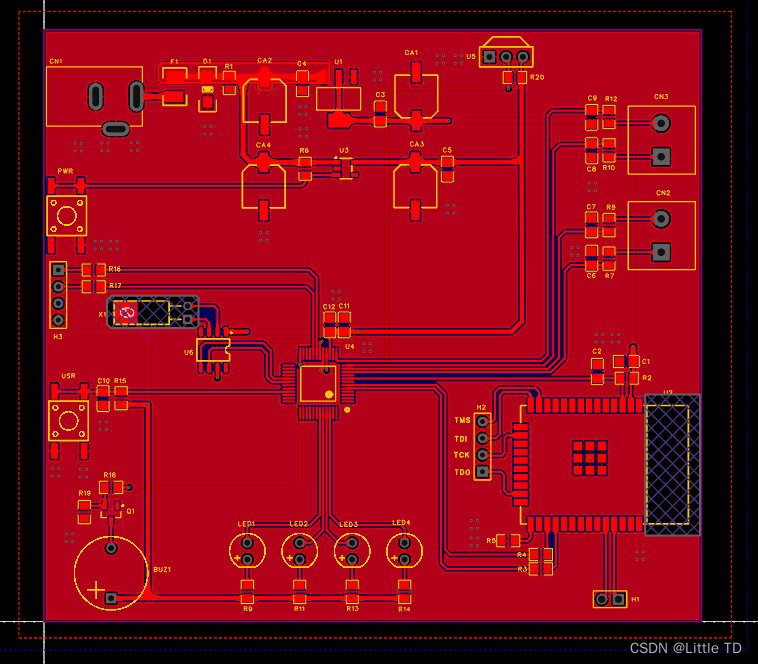

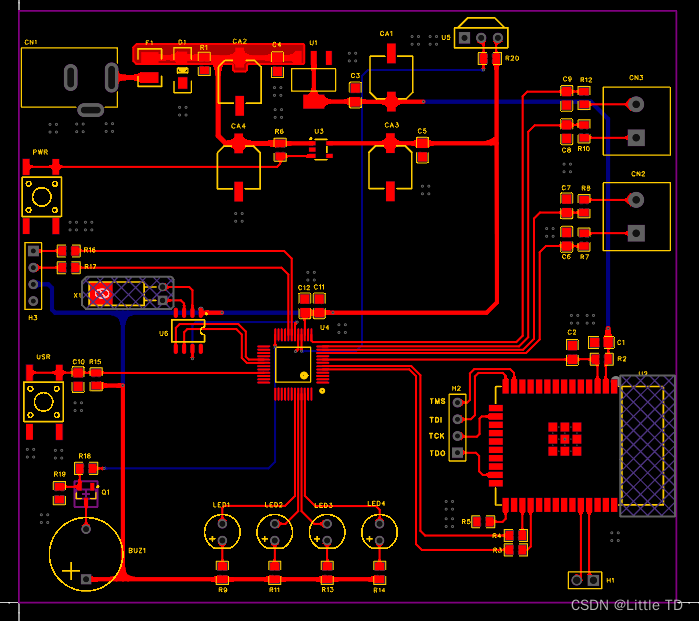

四、PCB设计





五、总结反思

 总体来说，这个图器件很少，线路明显，相对简单，用时两小时。
