初学ENSP实验报告 路由与交换技术 实验三:OSPF配置

实验三:OSPF配置

视频教程：实验三单区OSPF配置_哔哩哔哩_bilibili

实验四：多区ospf配置_哔哩哔哩_bilibili

一、实验目的

1、掌握OSPF基本概念以及相关知识。

2、掌握OSPF单区域的配置方法理解OSPF单区域的应用场景

3、掌握查看OSPF邻居状态的方法

4、掌握配置OSPF多区域的方法并理解配置OSPF 多区域的使用场景

二、实验设备

1、软件平台

华为ENSP

三、实验内容

1、实验拓扑

本次实验分为两个部分，首先是OSPF单区实验拓扑图（如图3.1所示），之后再进行OSPF多区实验（如图3.2所示）。

图3.1OSPF单区拓扑图

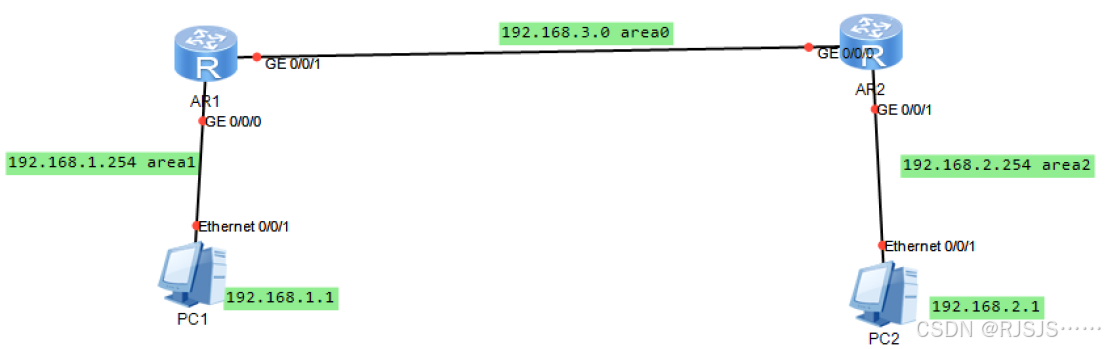

图3.2OSPF多区拓扑图

1. OSPF单区配置

• Ospf单区配置的第一步就是配置端口的IP地址；（如图3.3所示）

其他的路由器端口可根据此命令代码进行配置即可。

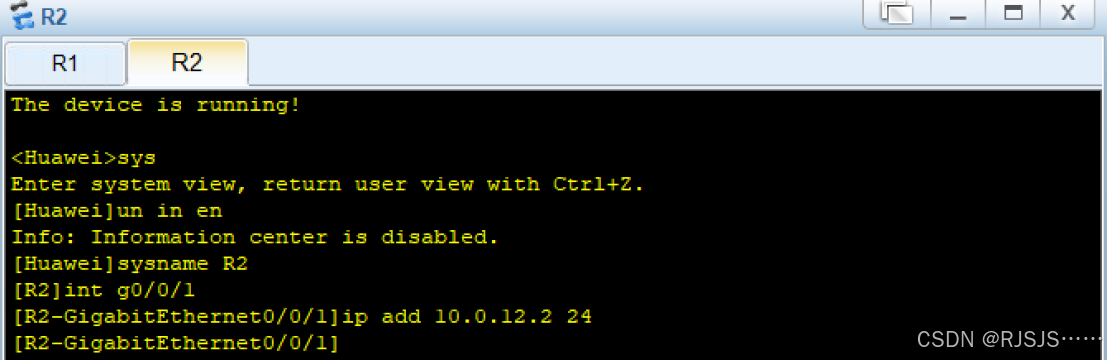

图3.3以R2为例配置IP地址

• OSPF单区配置的第二步：将R2的Router ID配置为10.0.2.2(逻辑接口Loopback 0的地址），开启OSPF进程1(缺省进程），并将网段10.0.2.0/24、10.0.12.0/24发布到OSPF区域0。（如图3.4所示）

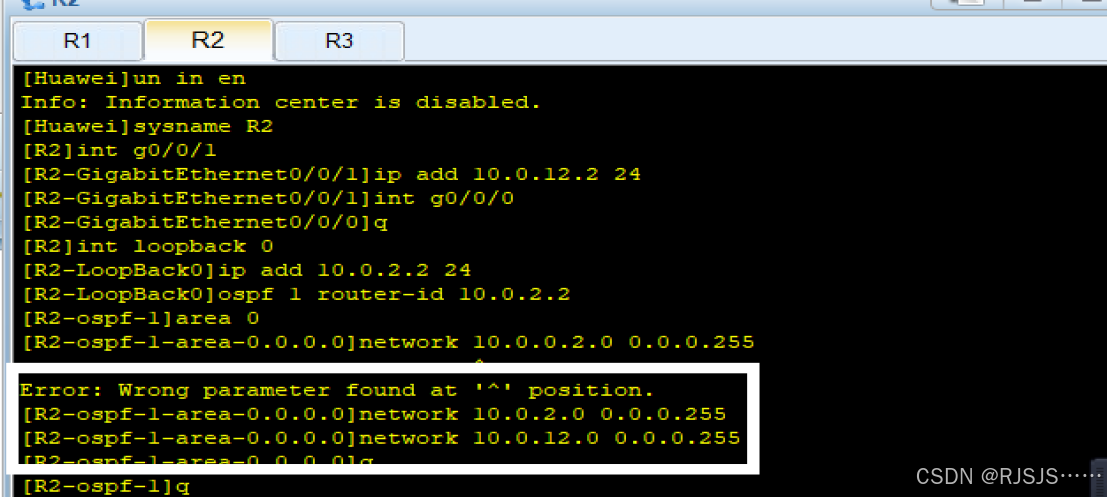

图3.3以R2为例配置OSPF

1. 结论验证及分析。

验证的方式（如图3.4、3.5、3.6所示)查看三个路由器的路由表。出现的路由表中包括所有配置的OSPF即可配置成功，如果缺失需从新配置。

（如图3.7所示）验证的方式还需检测R2和R1 ( 10.0.1.1 ）和R3 ( 10.0.3.3)连通性。若可相互ping通则，OSPF配置成功，若ping不通，则需要重新配置缺失的OSPF。

查看简要OSFP邻居信息使用的命令为：display ospf peer brief（如图3.8、3.9、3.10所示）。

查看OSPF邻居信息使用的命令为：display ospf peer（如图3.11所示）

图3.4  观察R1的路由表状态

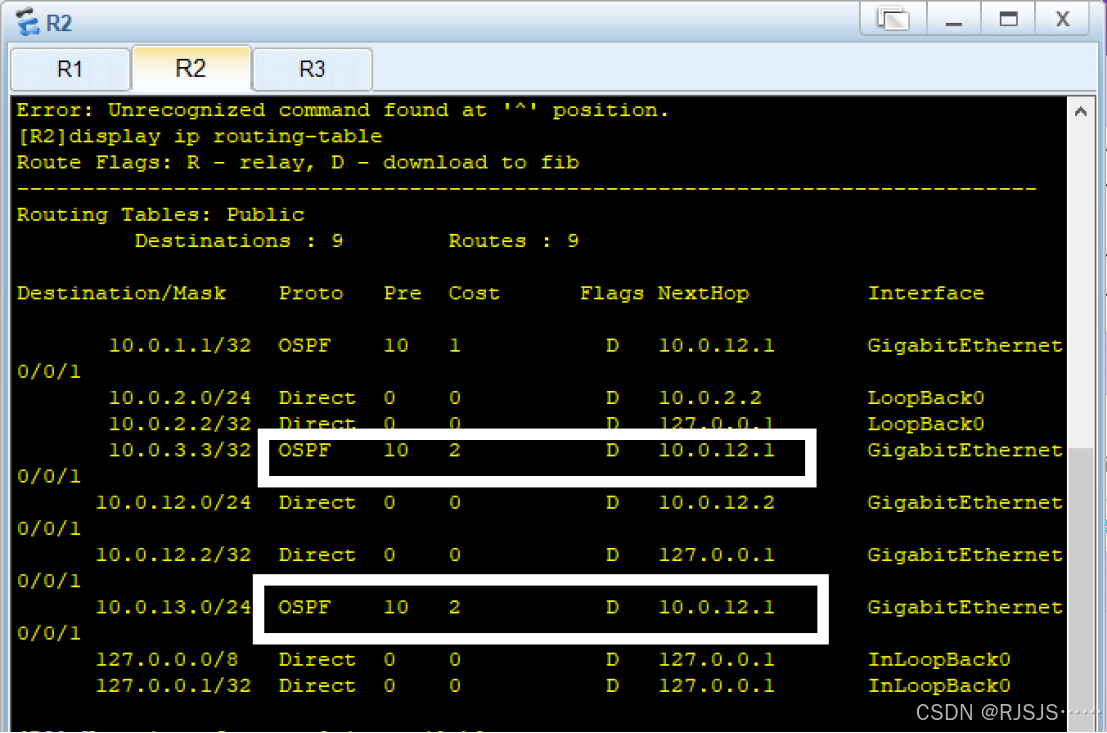

图3.5  观察R2的路由表状态

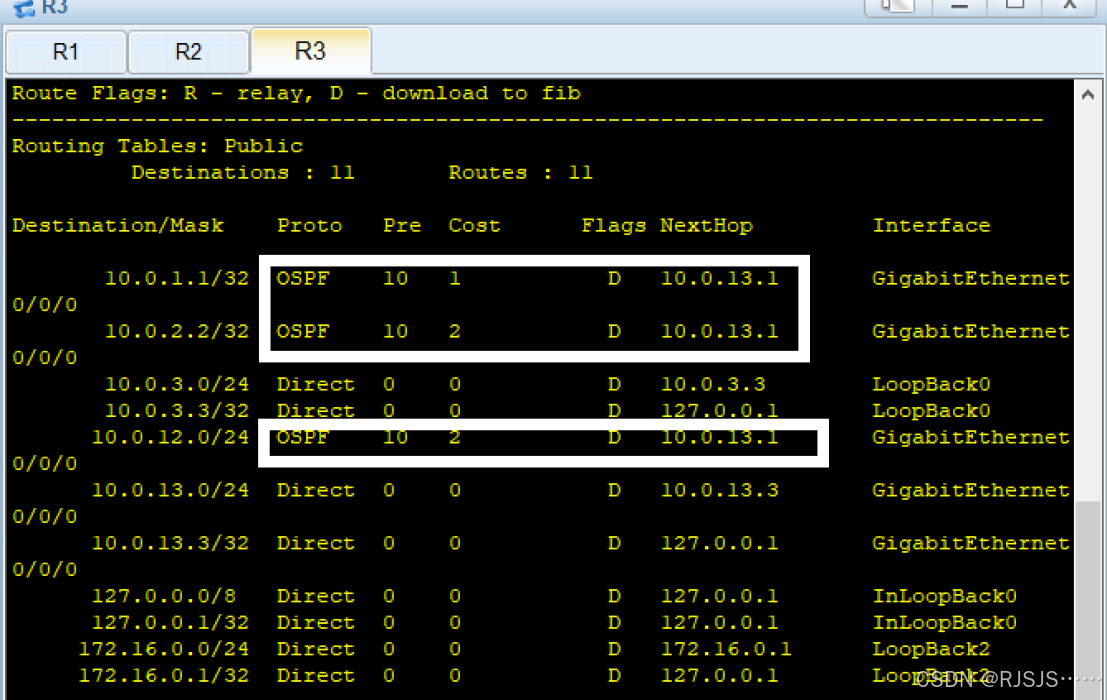

图3.6  观察R3的路由表状态

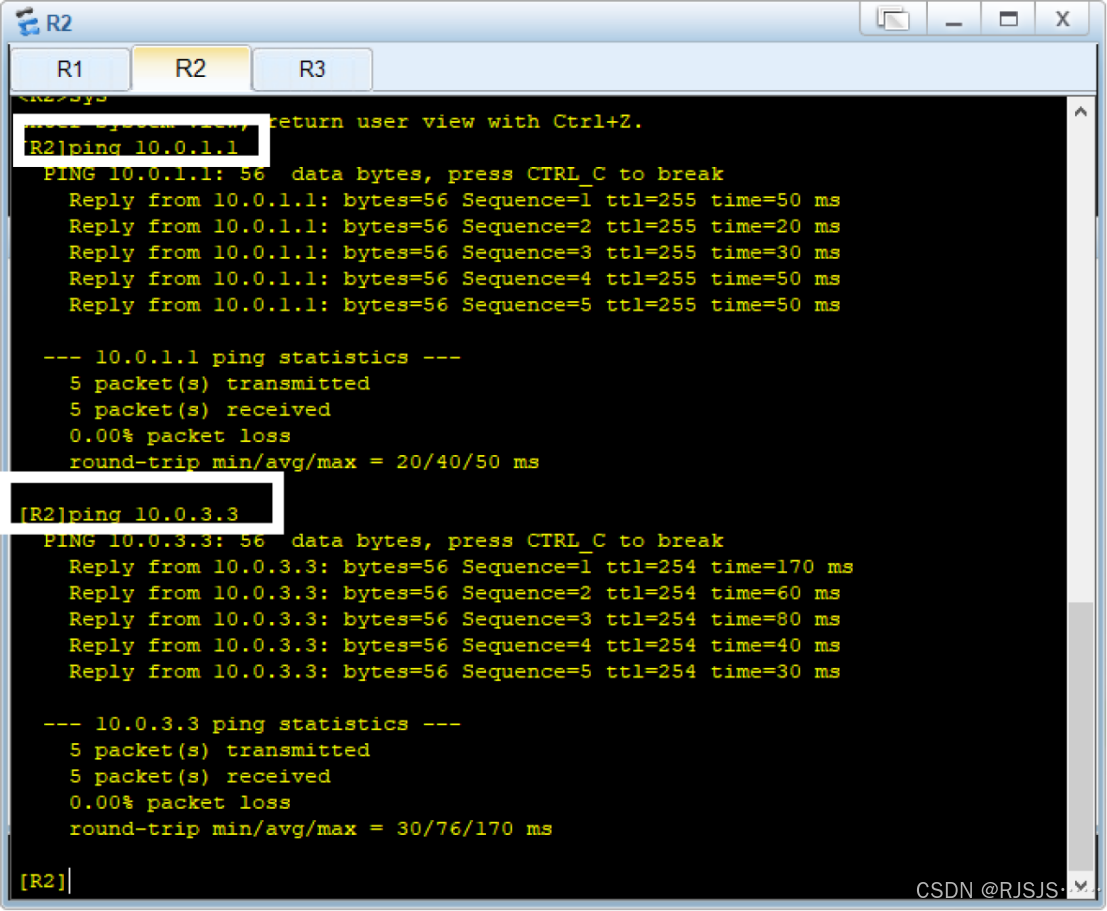

图3.7  检测R2和R1 ( 10.0.1.1 ）和R3 ( 10.0.3.3)连通性

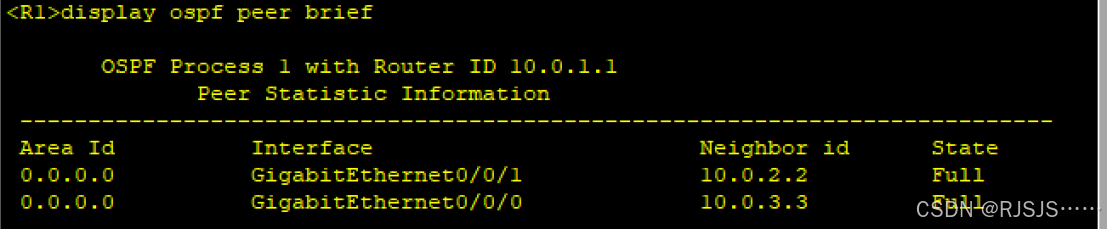

图3.8  查看R1简要OSPF邻居关系

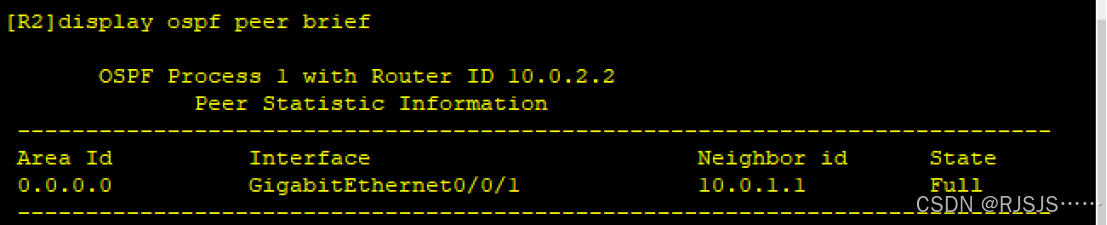

图3.9  查看R2简要OSPF邻居关系

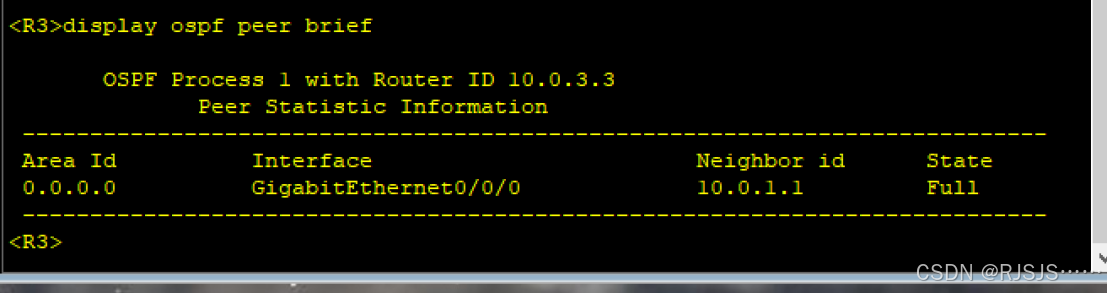

图3.10  查看R1简要OSPF邻居关系

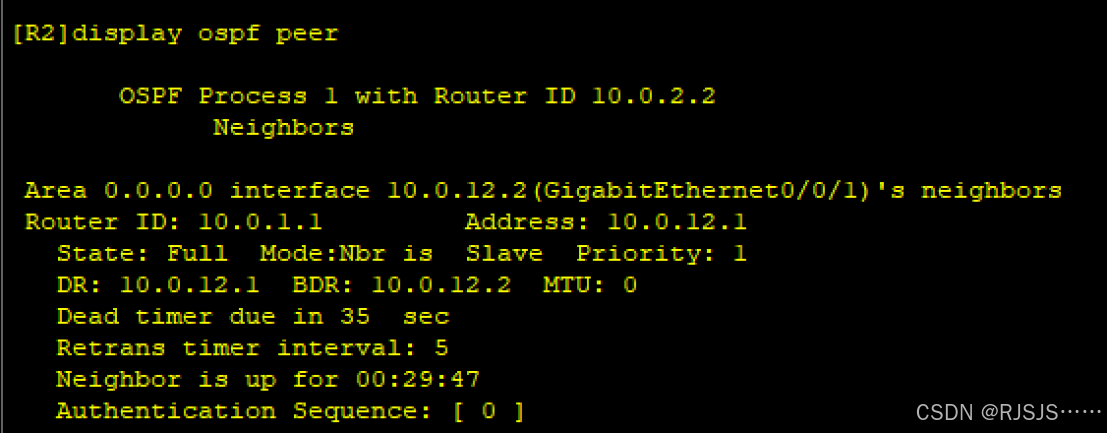

图3.11  查看R2OSPF邻居关系

1. OSPF多区配置

进行多区的配置有一下几个步骤：一、PC的IP配置（如图3.12所示），二、路由端口的IP配置（如图3.13所示），三、进行ospf的配置（如图3.14所示），四 、检测通信的可行性（图3.15所示）。根据以上步骤若不可实现通信则需要检测路由表的配置情况，并补充缺少的ospf配置。

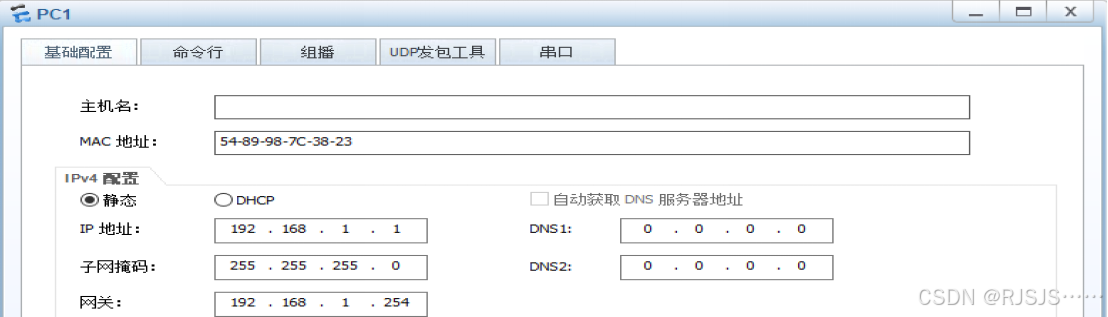

图3.12 PC1 IP配置

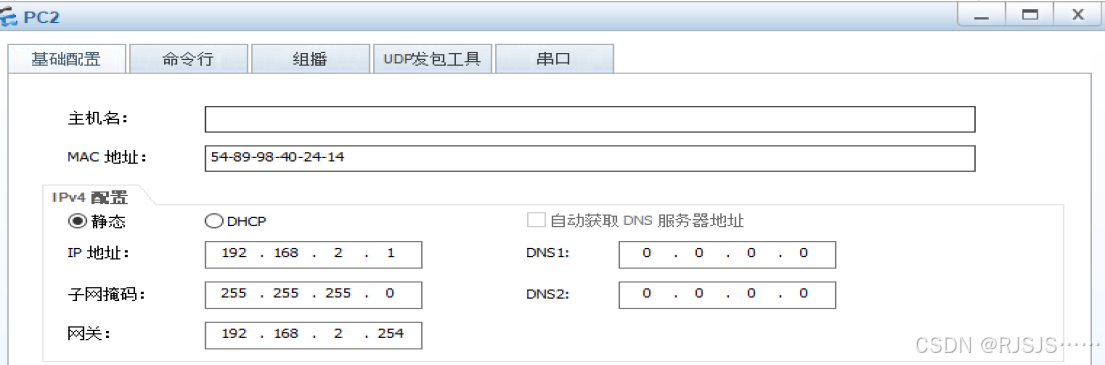

图3.13 PC2 IP配置

图3.14 以AR2端口1为例进行IP配置
