4.15 版本内核调用 init_timer()函数出错

在学习init_timer（）过程中，编写了一个字符设备的内核模块，实现每隔1s，调用回调函数，回调函数中记录秒数。

然后编译过程中发现编译出错，报错找不到init_timer（）函数，在linux kernel的/include目录中使用grep init_timer ./ -r -n命令寻找无果，发现内核中定时器提供的api从4.15版本linux kernel以后发生了一些变化，在此做一些记录。

4.15版本之前：

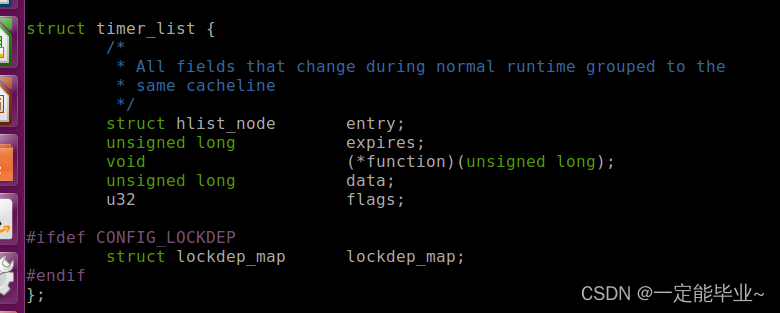

4.15版本之前的定时器结构体定义（/include/linux/timer.h）

其中，结构体成员void  (*function)(unsigned long);

                             unsigned long   data;

上述两个结构体成员在4.15版本之后发生了变化

定时器结构体成员讲解：

unsigned long expires成员，一般设置成expires = jiffies + HZ*x

定时器的实现原理是通过时钟芯片，每隔一段时间进入一次中断，进入中断的次数叫做滴答数，在内核中使用jiffies表示。

对于每个定时器，都有一个定时器结构体表示（上述结构体）。结构体中都有一个jiffies的比较值，每隔一段时间，时钟芯片进入一次中断，即表示一次滴答，就对jiffies++。并且比较当前定时器结构体中的expires成员，滴答数超过了expires，那么就调用回调函数。

expires = jiffies + HZ*x中，HZ代表1s进入中断的次数，也就是滴答数。1/HZ表示多长时间进入一次中断。那么HZ*x就表示x秒的滴答数，即进入中断的次数，也就是表示x秒后，调用回调函数。

void （*function）（unsigned long）成员，函数指针，表示回调函数

unsigned long data成员，给回调函数传递的参数。

一般传递数据结构体的首地址。

定时器的函数讲解：

（1）初始化定时器——init_timer（struct timer_list*）

        在模块入口函数初始化定时器

（2）增加定时器，定时器开始记时——void add_timer(struct timer_list *timer)

        模块入口函数 或 open 或 希望定时器开始工作的地方。定时器在内核中是通过链表管理的，          可以设置多个定时器，每个定时器都是定时器链表的节点，只有使用add_timer函数将定时器           节点加到定时器链表中，定时器才开始运行。

        同时要先对定时器结构体成员进行初始化

（3）删除定时器，定时器停止工作——int del_timer(struct timer_list *timer)

（4）修改定时器——int mod_timer(struct timer_list *timer,unsigned long expires)



        假如我们设置的定时器节点，是3s后开始调用回调函数，回调函数开始执行。那么我们想              再过3s，也就是6s后，回调函数还会再次被调用吗？

        答案是不会，只会调用一次。那么如果我们想每隔3s就调用一次回调函数，那么我们在调用             回调函数的最后，再修改一次定时器，那么每隔3s，就会实现回调函数调用一次。

定时器步骤：

定时器代码示例：

#include <linux/module.h>
#include<linux/timer.h>
MODULE_LICENSE("GPL");
struct timer_list my_timer;  //声明定时器全局变量

// 自定义定时器到期执行的函数，在此只有显示的功能，不做任何处理
void my_timer_function(unsigned long data)
{
    printk("In the my_timer_function\n");
    printk("the jiffies is :%ld\n", jiffies);     //显示当前的节拍数
    struct timer_list *mytimer = (struct timer_list *)data;
    printk("the expries of my_timer1 is :%ld\n", mytimer->expires);
}

int __init setup_timer_init(void)
{
    printk("my_timer will be created.\n");
    printk("the jiffies is :%ld\n", jiffies);      //显示当前的节拍数
    // 初始化定时器变量的function和data字段
    init_timer(&my_timer);//设置定时器
    my_timer.expires = jiffies + 1*HZ;            //HZ=250，初始化字段expires的值
    my_timer.function = my_timer_function;
    my_timer.data = (unsigned long)my_timer;
    add_timer(&my_timer);                          //将定时器变量加入到合适的链表，激活定时器
    printk("my_timer init.\n");
    return 0;
}

void __exit setup_timer_exit(void)
{
    printk("Goodbye setup_timer\n");
    del_timer(&my_timer);  //删除定时器变量
}

module_init(setup_timer_init);
module_exit(setup_timer_exit);

4.15版本之后：

4.15版本之后的定时器结构体定义（/include/linux/timer.h）

可以发现，相对于4.15版本之前的定时器结构体，定时器结构体成员不需要给回调函数传递参数data，而且  void   (*function)(struct timer_list *);回调函数的形参类型直接变成了定时器结构体。

定时器函数讲解（只讲解跟4.1版本之前不同的函数）

（1）初始化定时器函数——timer_setup（）

第一个参数是定时器结构体变量地址，第二个参数是回调函数名称

定时器代码示例：

#include <linux/module.h>
#include<linux/timer.h>
MODULE_LICENSE("GPL");
struct tests{
	int my_number；
	struct timer_list my_timer；
} my_data;  //声明定时器全局变量

// 自定义定时器到期执行的函数，在此只有显示的功能，不做任何处理
void my_timer_function(struct timer_list t)	//这里参数有变化！
{
    printk("In the my_timer_function\n");
    printk("the jiffies is :%ld\n", jiffies);     //显示当前的节拍数

    struct tests *datas = from_timer(datas,t,my_timer);//在这里从timer找到包含其的结构体首地址！
    printk("my number is :%d\n", tests->my_number);
}

int __init setup_timer_init(void)
{
    printk("my_timer will be created.\n");
    printk("the jiffies is :%ld\n", jiffies);      //显示当前的节拍数
    my_data.my_timer.expires = jiffies + 1*HZ;            //HZ=250，初始化字段expires的值

    // 初始化定时器变量的function和data字段
    timer_setup(&my_data.my_timer, my_timer_function, 0);//设置定时器
    add_timer(&my_data.my_timer);     //将定时器变量加入到合适的链表，激活定时器
    printk("my_timer init.\n");
    return 0;
}

void __exit setup_timer_exit(void)
{
    printk("Goodbye setup_timer\n");
    del_timer(&my_data.my_timer);  //删除定时器变量
}

module_init(setup_timer_init);
module_exit(setup_timer_exit);

因为4.15linux内核版本之后的定时器结构体struct timer_list中，因为回调函数的形参变成了struct timer_list*定时器结构体指针，而定时器结构体指针在我的公共数据集中，此时我知道定时器结构体的地址 ，知道定时器结构体的名称，知道定时器结构体名称所在结构体的数据类型名称，那么我就可以使用container_of的子函数from_timer知道定时器结构体所在公用数据结构体的首地址。

并且我们还可以使用mod_timer，当执行完回调函数之后，在回调函数最后，我们再重新设置秒，还是1s一次，执行这个回调函数。这样每隔1s就可以执行一次回调函数

注意：回调函数是在中断中执行的，属于异常，不可使用阻塞函数，也不可被打断。在执行回调函数期间，定时器不运行。
