技术介绍

浮动路由

浮动路由又称为路由备份，由两条或多条链路组成浮动路由
当主链路出现故障的时候，备份链路进入路由表中，顶替主链路承担数据转发任务
当主链路故障恢复的时候，主链路进入路由表，承担数据转发任务，备份链路变为不可用状态移出路由表

路由的优先级

当去往同一个目的地有多条路由时，为了判断最优路由，各路由协议（包括静态路由）都被赋予了一个优先级。
优先级高的（数值小）的路由会成为最优路由，路由器会将最优路由条目放入本地路由表中。
由优先级：优先级用数值表示，数值越小优先级越高
注意：配置完浮动路由后，只有主链路那条路由会出现在路由表中，备份链路那条路由不会出现在路由表，当主链路故障时，备份链路那条路由才会进入路由表

VRRP：虚拟路由器冗（rong）余协议

通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。
当网关设备发生故障时，VRRP能够选举新的网关设备承担数据流量，从而保障网络的可靠性，保障网络不中断。

VRRP的作用：

实现多个真实网关的冗余备份
实现数据转发的负载均衡

VRRP组成员角色

主路由器：Master →负责承担数据报文转发任务
备份路由器：Backup →负责监控主路由器状态
虚拟路由器：Virtual → 又称VRRP备份组，作为局域网中主机的默认网关

拓扑图

配置命令

第一步：配置PC的IP地址，掩码，网关

第二步：在交换机中创建vlan,接口加入vlan
[Huawei]sys SW1
[SW1]vlan 10
[SW1-vlan10]quit
[SW1]port-group group-member g0/0/1 to g0/0/3
[SW1-port-group]port link-type access
[SW1-port-group]port default vlan 10

第三步：配置路由器接口IP地址
[Huawei]sys R1
[R1]int g0/0/0
[R1-G0/0/0]ip address 192.168.10.251 24

[Huawei]sys R2
[R2]int g0/0/0
[R2-G0/0/0]ip address 192.168.10.252 24

第四步：配置VRRP
：在R1的g0/0/0接口下，配置VRRP
-配置VRRP虚拟网关地址：192.168.10.254
-配置VRRP优先级，让R1的优先级值为大于100，让R1成为主网关

：在R2的g0/0/0接口下，配置VRRP
-配置VRRP虚拟网关地址: 192.168.10.254

[R1]int g0/0/0
[R1-G0/0/0]vrrp vrid 1 virtual-ip  192.168.10.254
[R1-G0/0/0]vrrp vrid 1 priority 130


[R2]int g0/0/0
[R2-G0/0/0]vrrp vrid 1 virtual-ip  192.168.10.254



第五步：验证与测试
<R1>display vrrp
  GigabitEthernet0/0/0 | Virtual Router 1     //VRRP备份组所在的接口  和备份组组号
    State : Master               //路由器的VRRP状态：Master
    Virtual IP : 192.168.10.254      //VRRP备份组的虚拟IP地址
    Master IP : 192.168.10.251      //Master设备上该VRRP备份组所在接口的IP地址
    PriorityRun : 130              //当前运行优先级
    PriorityConfig : 130           //配置的优先级
    MasterPriority : 130           //master设备的优先级
    Preempt : YES   Delay Time : 0 s
    TimerRun : 1 s
    TimerConfig : 1 s
    Auth type : NONE
    Virtual MAC : 0000-5e00-0101
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2022-12-28 12:32:18 UTC-08:00
    Last change time : 2022-12-28 12:32:21 UTC-08:00

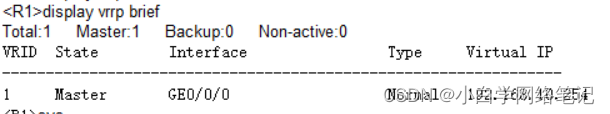

[R1]display vrrp brief
Total:1     Master:1     Backup:0     Non-active:0
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1    Master       GE0/0/0                  Normal   192.168.10.254

Master 主网关
Backup  备份网关
init  表示是初始状态，说明刚刚运行VRRP的协议
