实验四：LACP模式Eth-trunk

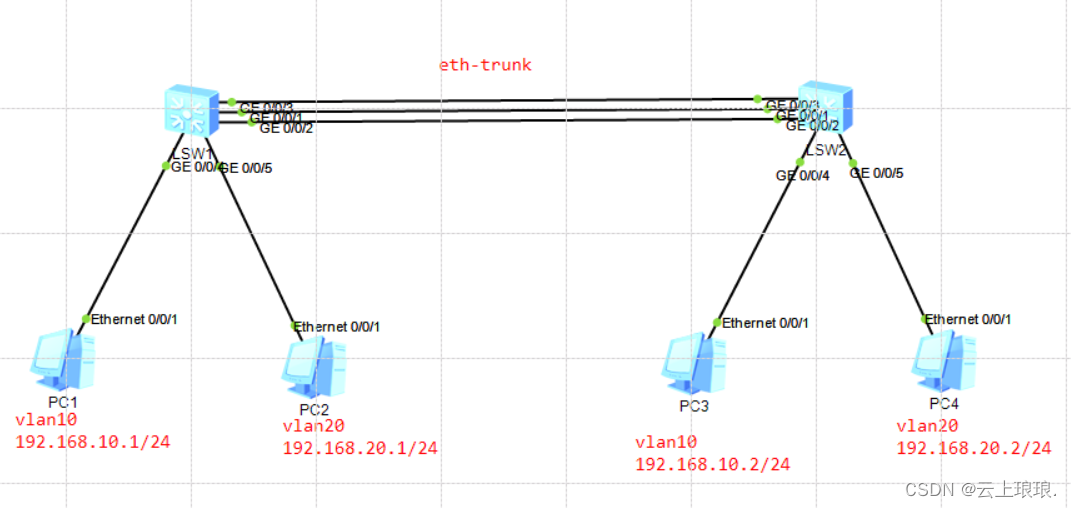

拓扑图

需求

1. PC1和PC3属于vlan 10、PC2和PC4属于vlan 20
2. 设备之间配置lacp模式的链路聚合，并确保同vlan之间的主机可以互通

配置步骤

1. PC配置IP地址
2. 所有的交换机都创建vlan10 20
3. 交换机和pc互联的接口做成access ,并且加入指定的vlan
4. 设置交换机的lacp 优先级，确定主动端设备
5. 配置链路聚合

•         创建链路聚合组，组号为1
•         配置链路聚合的工作模式lacp
•         在链路聚合中添加成员接口
•         设置接口trunk模式
•         设置活动端口（活动链路）的上限阈值为2
•         开启lacp 抢占

配置命令

交换机SW1的配置

<Huawei>u t m
<Huawei>sys
[Huawei]sysname SW1
[SW1]vlan batch 10 20
配置端口4和5的模式为access模式
[SW1]int g0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access
[SW1-GigabitEthernet0/0/4]port default vlan 10
[SW1-GigabitEthernet0/0/4]int g0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 20
[SW1-GigabitEthernet0/0/5]quit
链路捆绑的配置:
[SW1]interface Eth-Trunk 1 //创建链路聚合组1
[SW1-Eth-Trunk1]mode lacp-static //链路聚合的工作模式是lacp
[SW1-Eth-Trunk1]trunkport g0/0/1 //在链路聚合组中添加成员接口
[SW1-Eth-Trunk1]trunkport g0/0/2 //在链路聚合组中添加成员接口
[SW1-Eth-Trunk1]trunkport g0/0/3 //在链路聚合组中添加成员接口
[SW1-Eth-Trunk1]port link-type trunk
[SW1-Eth-Trunk1]port trunk allow-pass vlan all //允许所有vlan流量通过
[SW1-Eth-Trunk1]quit
[SW1]
修改最大活跃链路数为2条：
[SW1]interface Eth-Trunk  1 //创建链路聚合组1
[SW1-Eth-Trunk1]max active-linknumber 2 //设置活动端口的上限阈值为2
[SW1-Eth-Trunk1]quit
[SW1]lacp  priority 100 //修改接口的lacp的优先级，默认是 32768
开启抢占功能
[SW1]interface Eth-Trunk  1
[SW1-Eth-Trunk1]lacp preempt enable  //开启抢占功能

交换机SW2的配置

<Huawei>u t m
<Huawei>sys
[Huawei]sysname SW2
[SW2]vlan b
[SW2]vlan batch 10 20
[SW2]int g0/0/4
[SW2-GigabitEthernet0/0/4]port link-type access
[SW2-GigabitEthernet0/0/4]port default vlan 10
[SW2-GigabitEthernet0/0/4]int g0/0/5
[SW2-GigabitEthernet0/0/5]port link-type access
[SW2-GigabitEthernet0/0/5]port default vlan 20
[SW2-GigabitEthernet0/0/5]quit
[SW2]interface Eth-Trunk 1
[SW2-Eth-Trunk1]mode lacp-static
[SW2-Eth-Trunk1]trunkport g0/0/1
[SW2-Eth-Trunk1]trunkport g0/0/2
[SW2-Eth-Trunk1]trunkport g0/0/3
SW2-Eth-Trunk1]max active-linknumber 2
[SW2-Eth-Trunk1]lacp preempt enable

结果验证

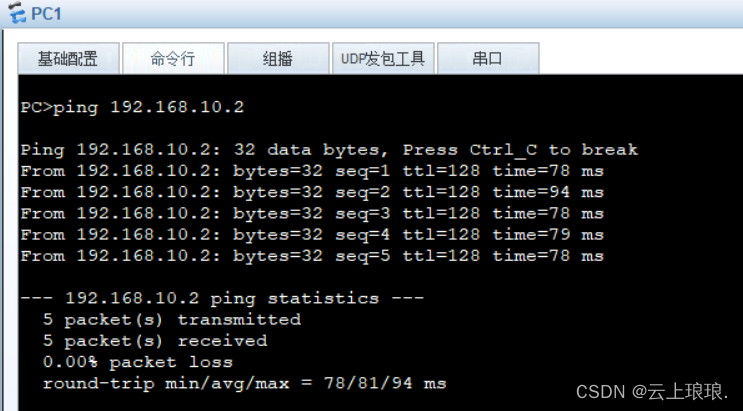

pc1 ping pc3 通

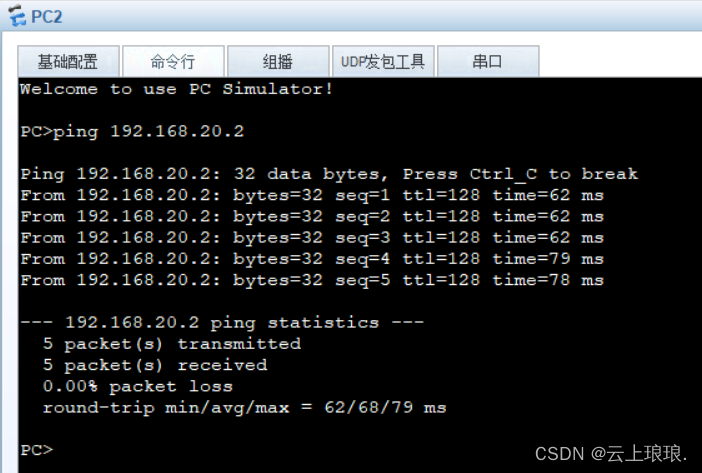

pc2 ping pc4 通
