RIP动态路由协议基础篇—RIPV1与V2的比较

实验目的

        通过本次实验课程的学习，掌握RIPV1与RIPV2组网的区别，掌握RIPV2支持链路认证的配置方法，学会分析RIP组网的优缺点，掌握RIP路由协议的基本工作原理，为后续课程打下扎实的基础。

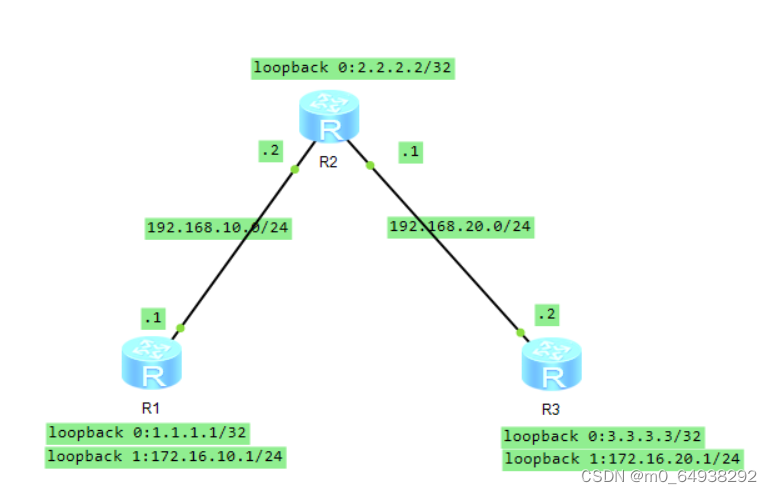

实验环境

本实验中路由器全部使用Router，不要使用其他型号，如果遇到AR系列，请替换为Route设备。



实验原理


        通过配置RIPV1实验，宣告R1的loopback 1接口和R3的loopback1接口，由于RIPV1不携带子网掩码字段，不支持取消自动汇总，会发现在R2的路由表中发现有一条去往172.168.0.0/16负载分担的假象路由，这一现象及其引起的问题可以通过RIPV2来解决。

实验步骤

1.配置相关的IP地址

在路由器上修改设备名称
在路由器上配置相关的IP地址
在路由器上进行配置检查

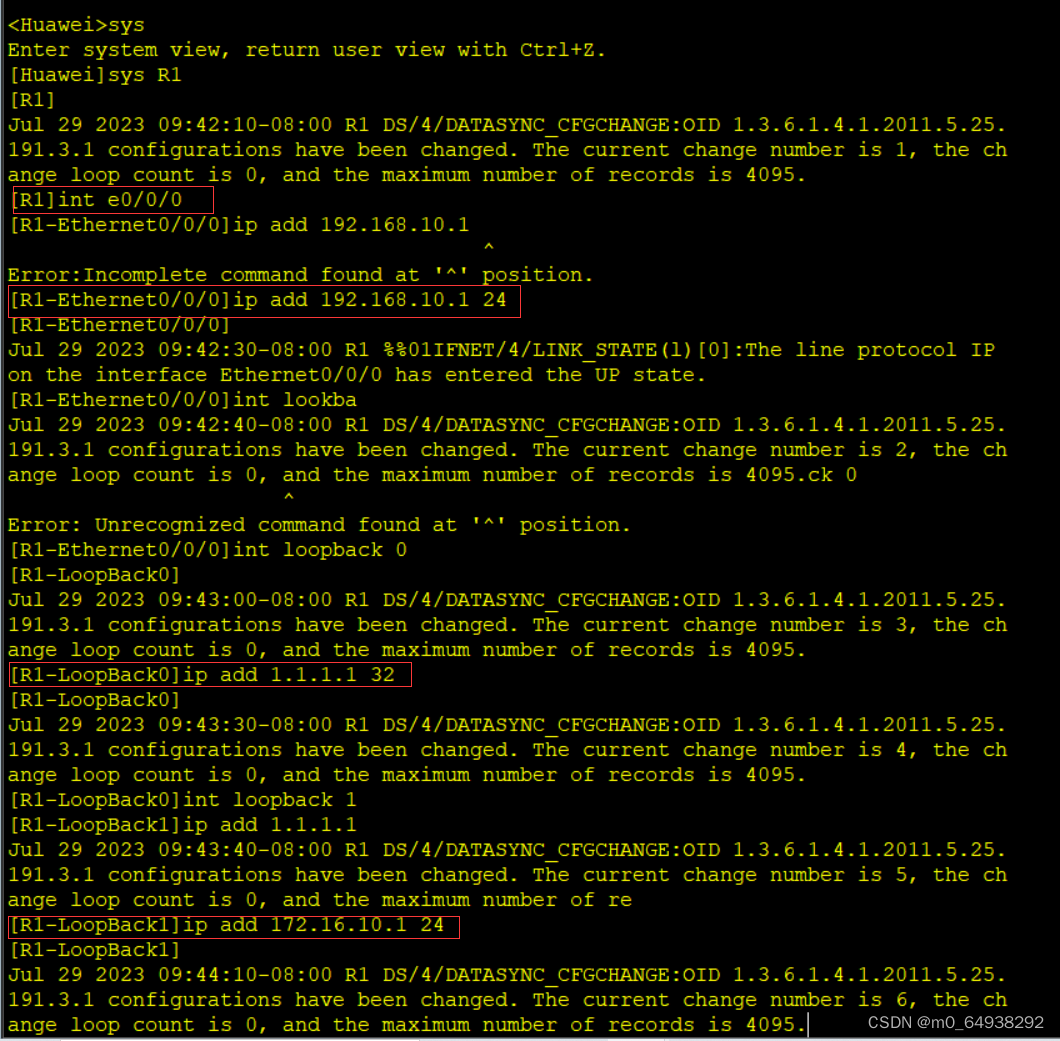

R1设备配置如图所示：

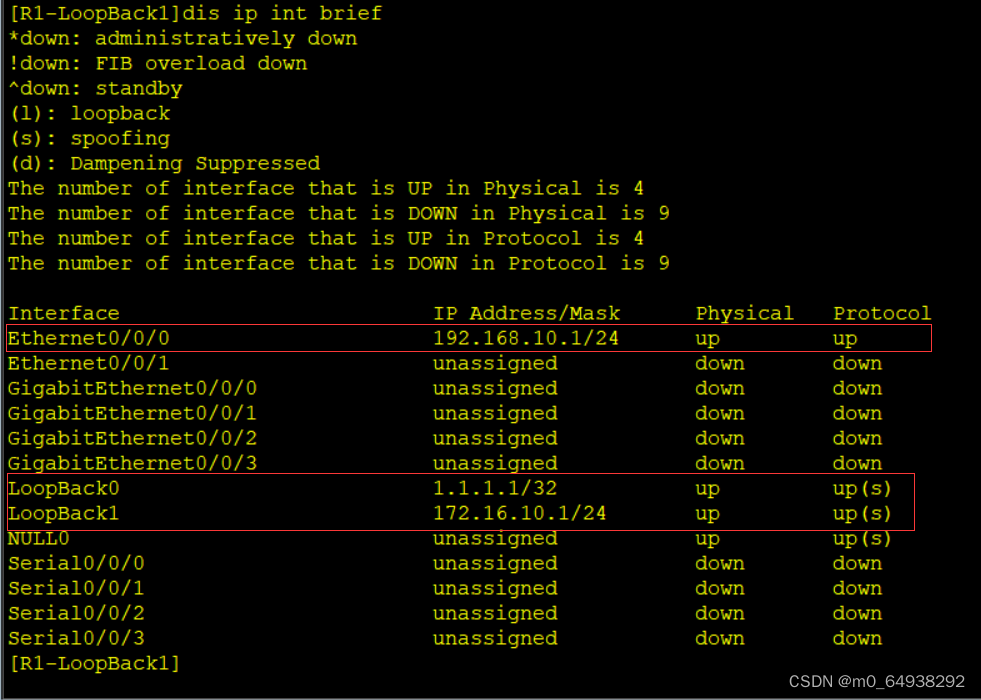

R1配置检查如图所示：




其他设备配置如图所示：（略）
   分析：环回接口的作用：可以模拟一个网段，一般可以用作测试。

2.在设备上配置RIPV1路由协议。

并且宣告相应的网段，但是R1和R3的loopback1暂不宣告。
在设备上运行RIPV1，并将相应的网段进行宣告
在设备上查看全局路由表，并且进行连通性测试

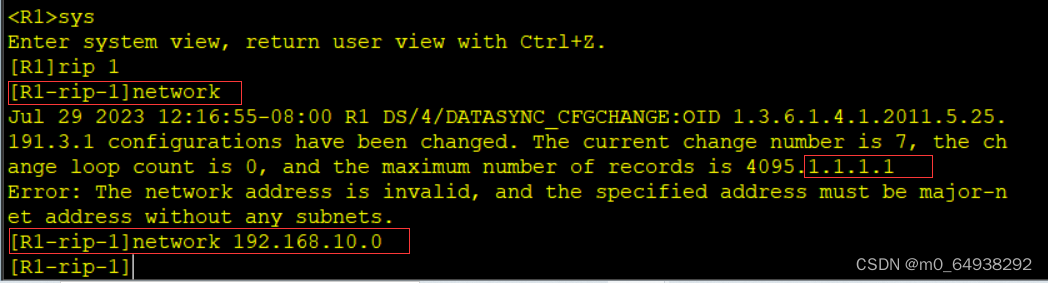

R1设备配置如图所示：

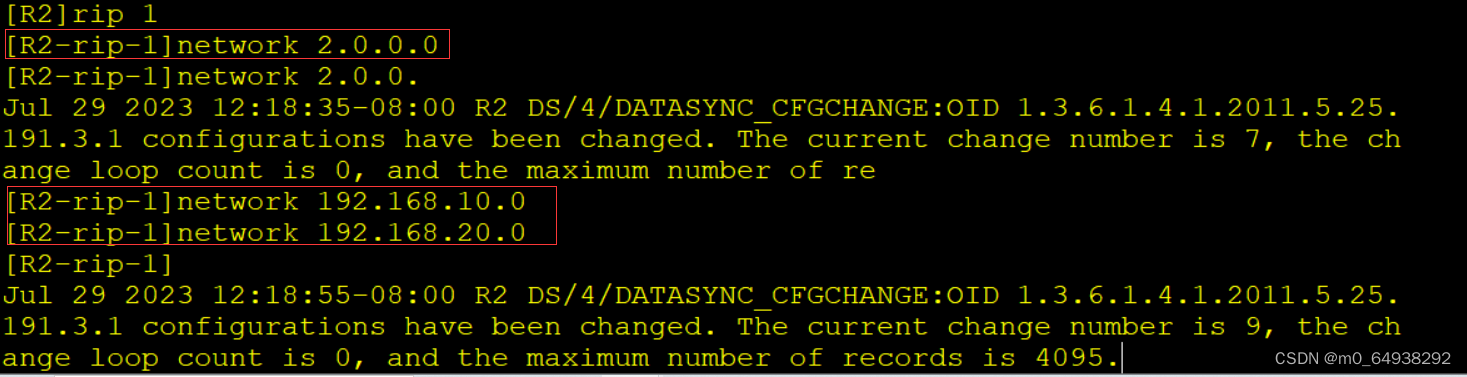

R2设备配置如图所示：

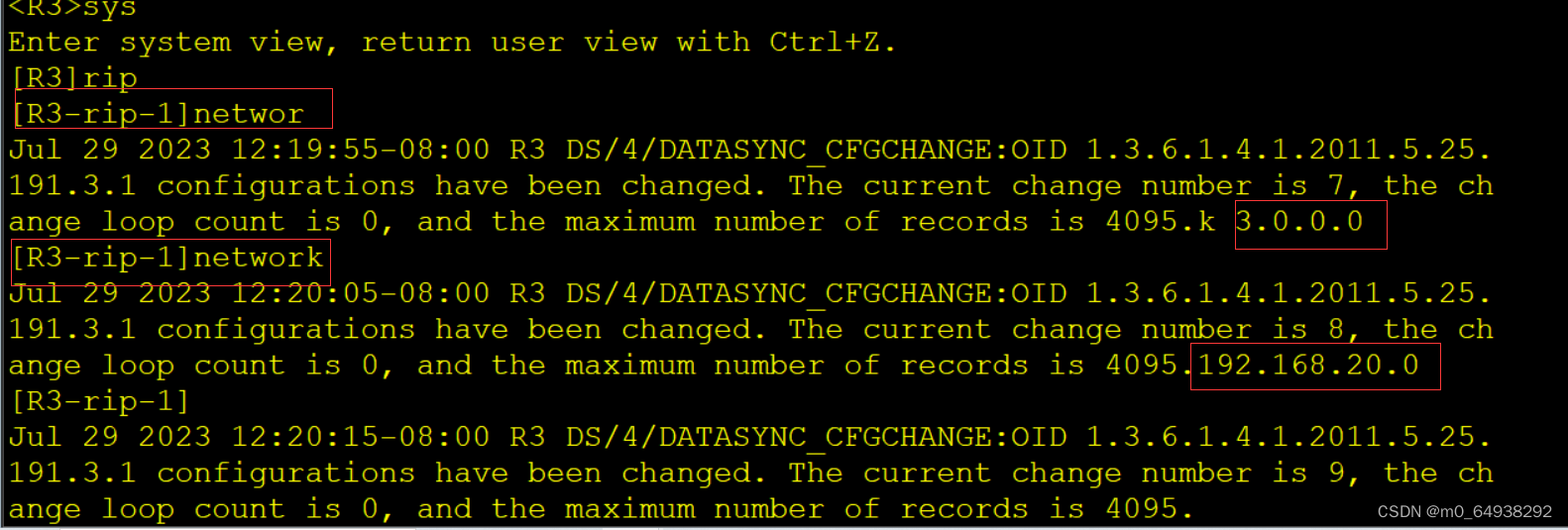

R3设备配置如图所示：

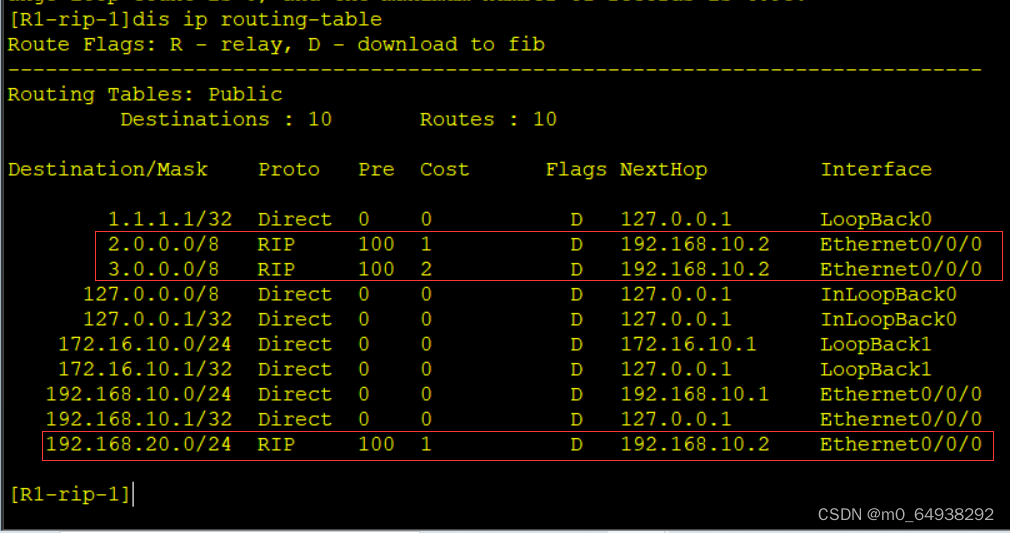

在R1上查看路由表，如图所示：

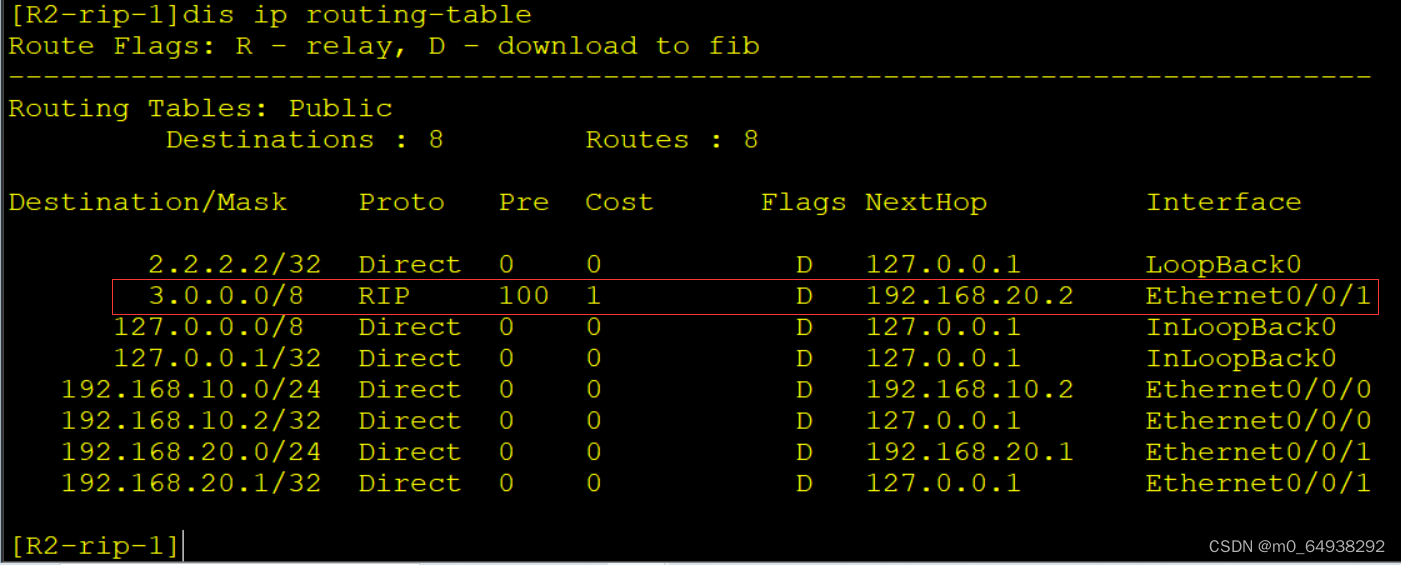

在R2上查看路由表，如图所示：

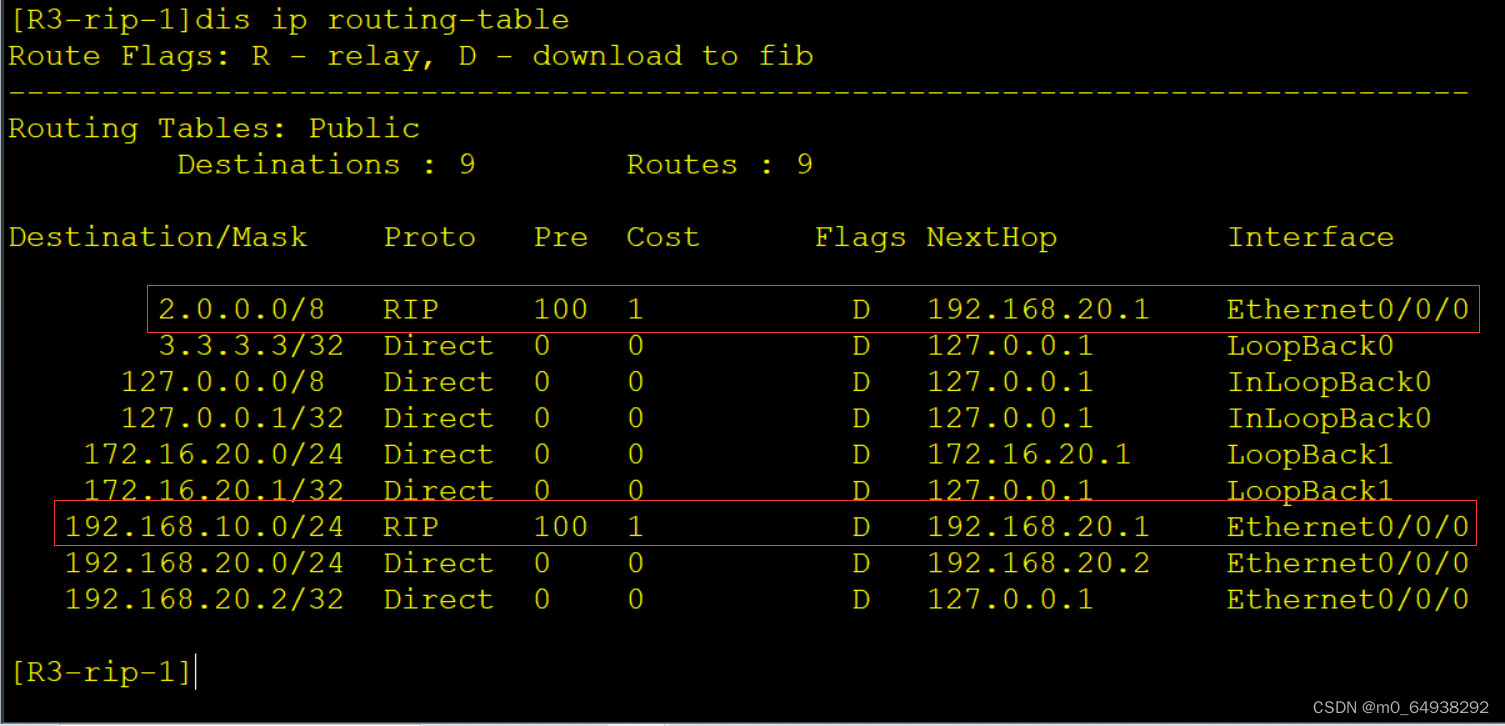

在R3上查看路由表，如图所示：



3.在R1和R3上宣告自己的loopback1接口所在的网段并且查看路由表

在设备上宣告相应的网段
在R2设备上查看路由表

R1设备配置如图所示：



R3设备配置如图所示：



R2设备上查看路由表，结果如图所示：

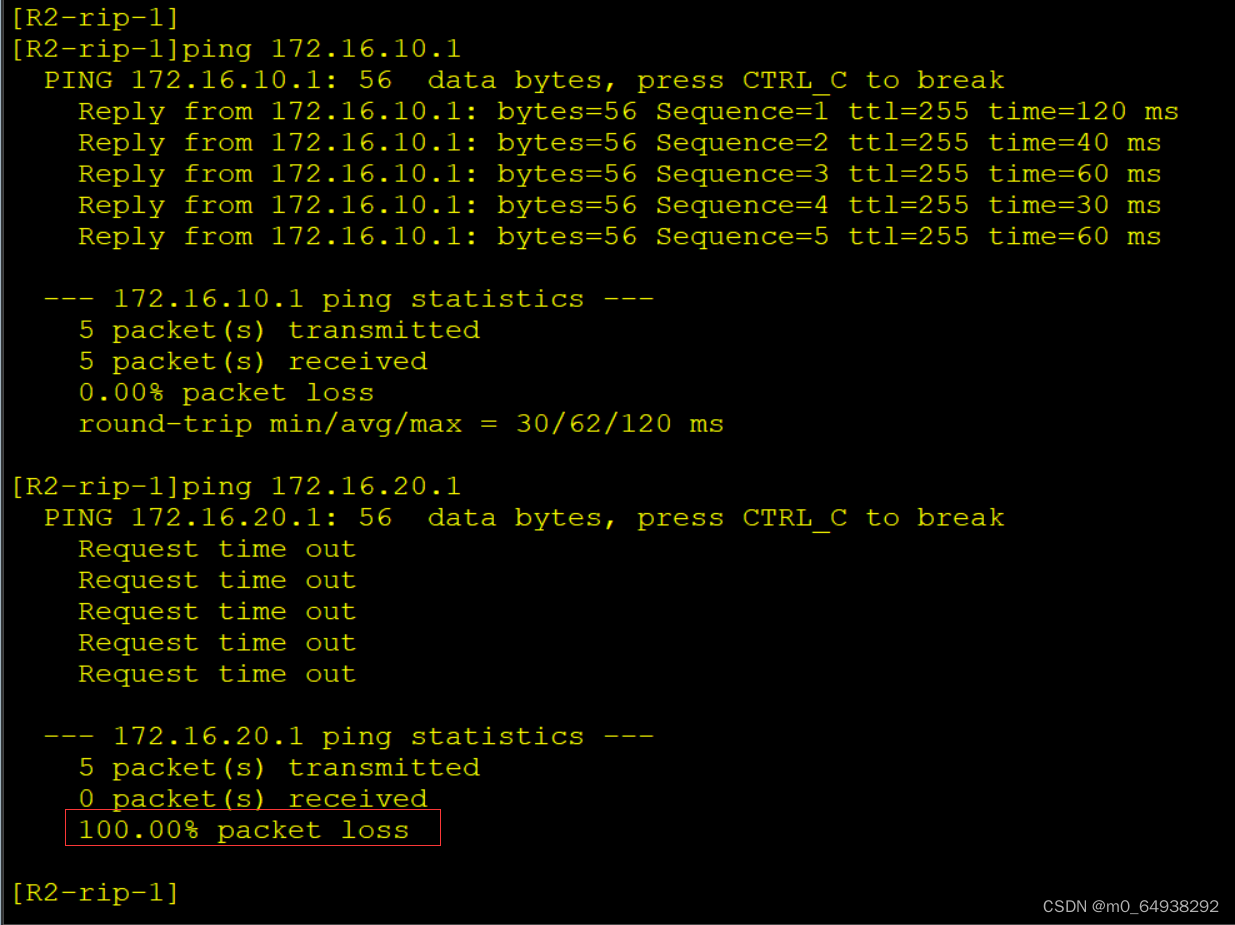

R2设备上使用ping命令检测与R1/R3的loopback1接口的连通性，结果如图所示：



 分析：我们会发现R2上呈现了假的负载分担形式的路由，实际上我们去ping 172网段不能实现完全的通信，故而针对这种现象我们可以采用RIPV2来解决。

4.在设备上配置RIPV2，并将相应的网段进行宣告

在设备上undo掉RIPV1的进程，运行RIPV2的进程并宣告相应的网段
在R2上查看路由表并使用ping命令检查连通性

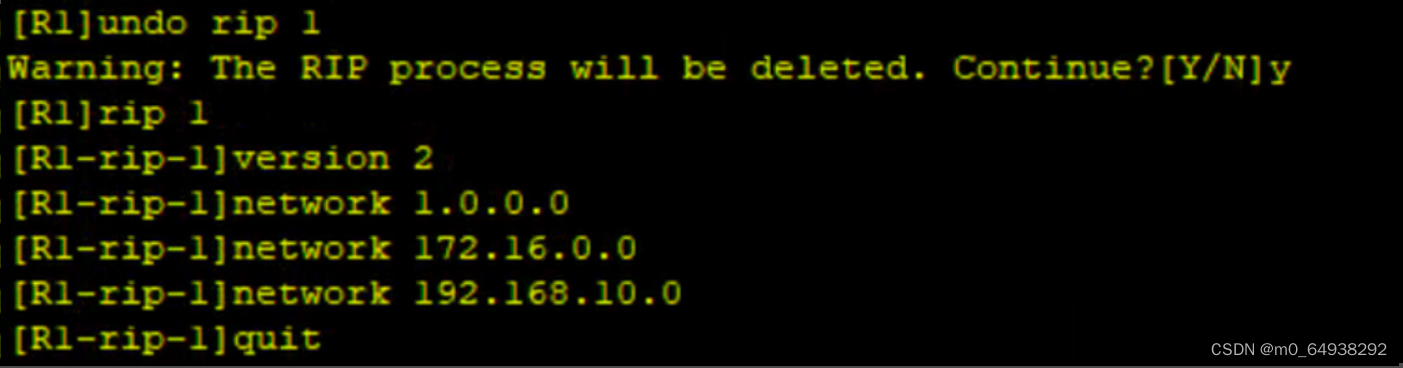

在R1上配置如图所示：

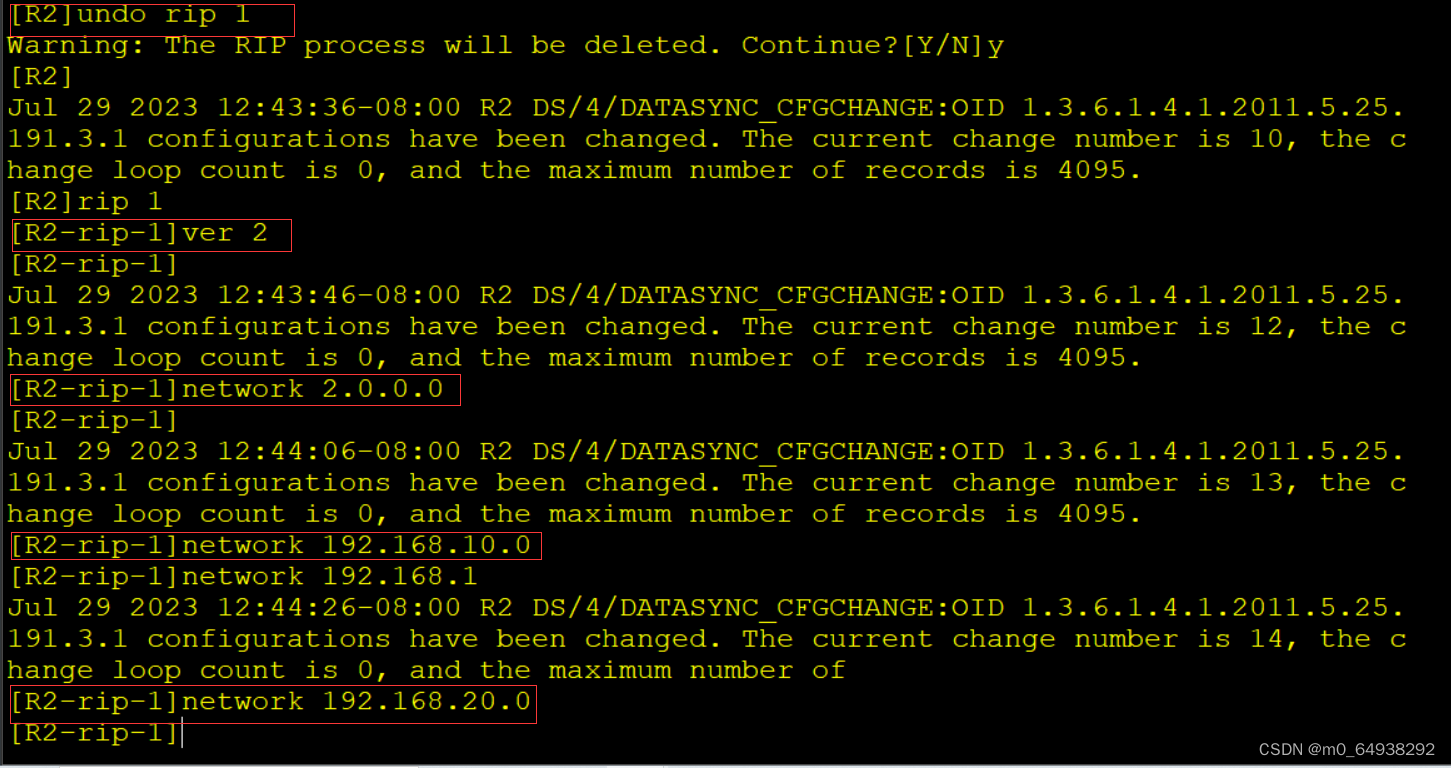

在R2上配置如图所示：

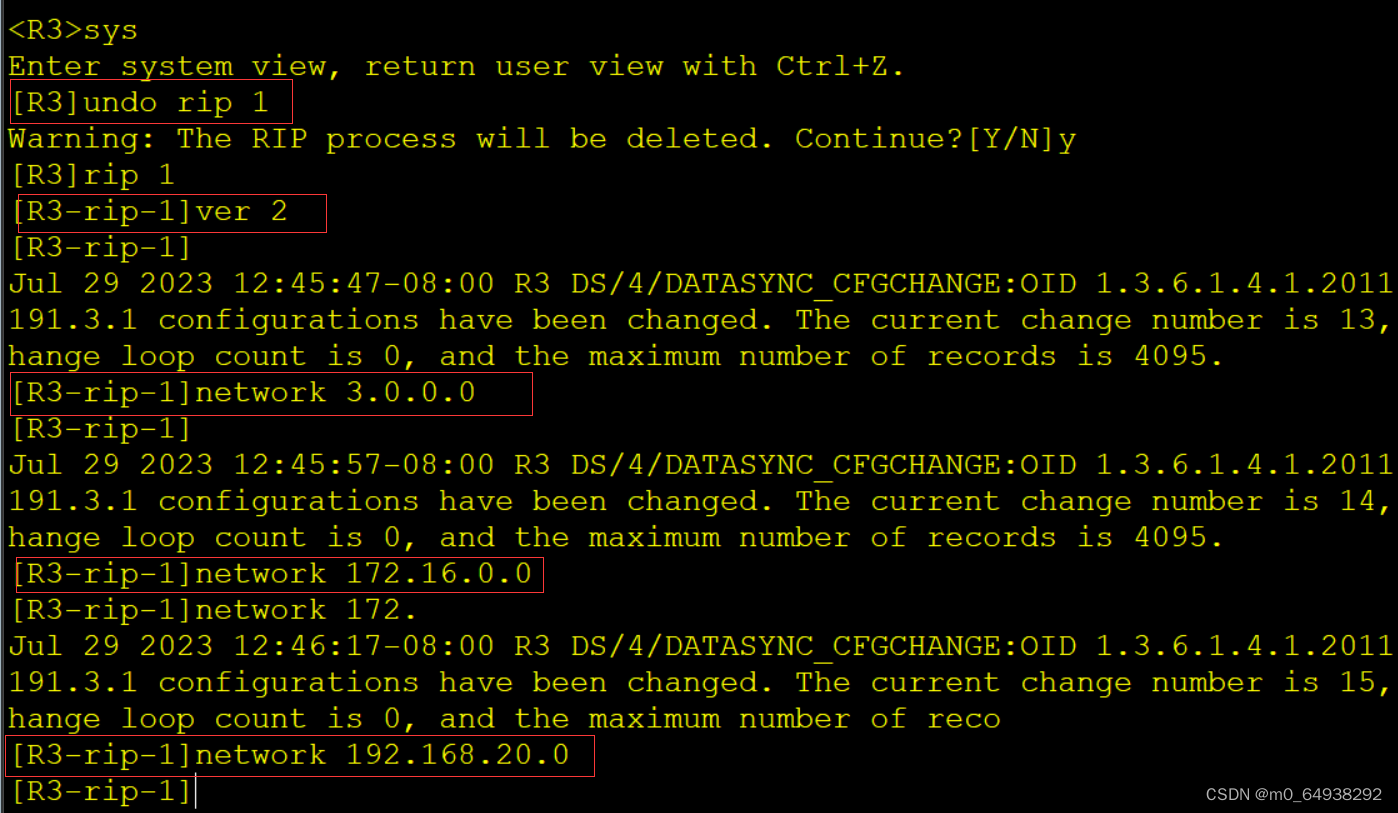

在R3上配置如图所示：

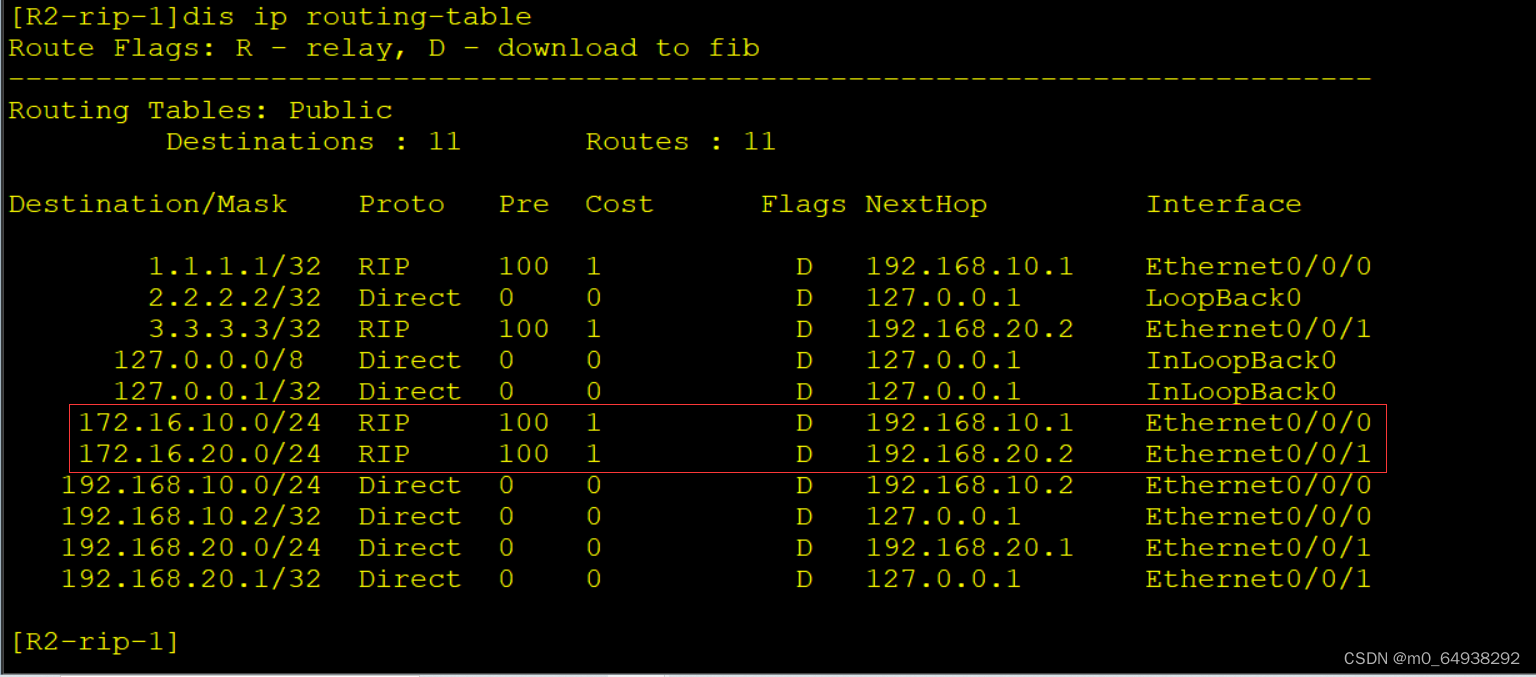

在R2上查看全局路由表，结果如图所示：

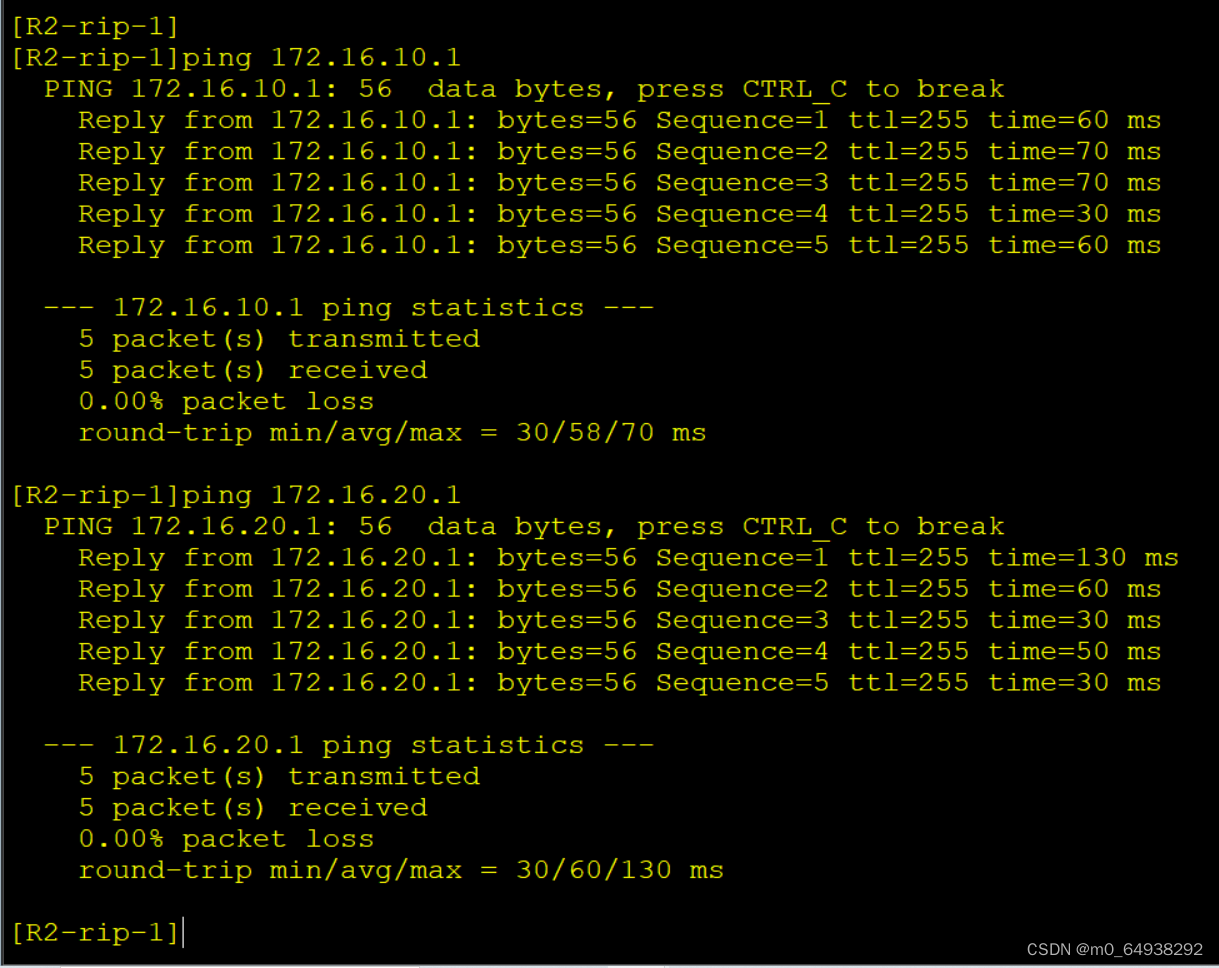

在R2上使用ping命令检测R1/R3的loopback 0接口所在网段的连通性，结果如图所示：



 实验完毕！

实验总结

    通过本次试验，我们可以看到由于RIPV1不携带子网掩码且不能取消自动汇总，所以我们会在本次试验中出现负载均衡的”假象“，这种假象会导致我们网路连通性故障，故而我们需要使用RIPV2解决这个问题，强烈建议大家在配置RIPV2时一定要取消自动汇总，不然可能会在一些场景下出现问题。
