rip与ospf路由引入

实验目的

  路由引入技术可以实现不同协议之间的互相通信，是保障网络互通的重要手段，在工作环境中，我们经常可能会遇到多种协议互相交互的情况，所以我们经过本节课的学习，将重点掌握路由引入的原理与配置过程。

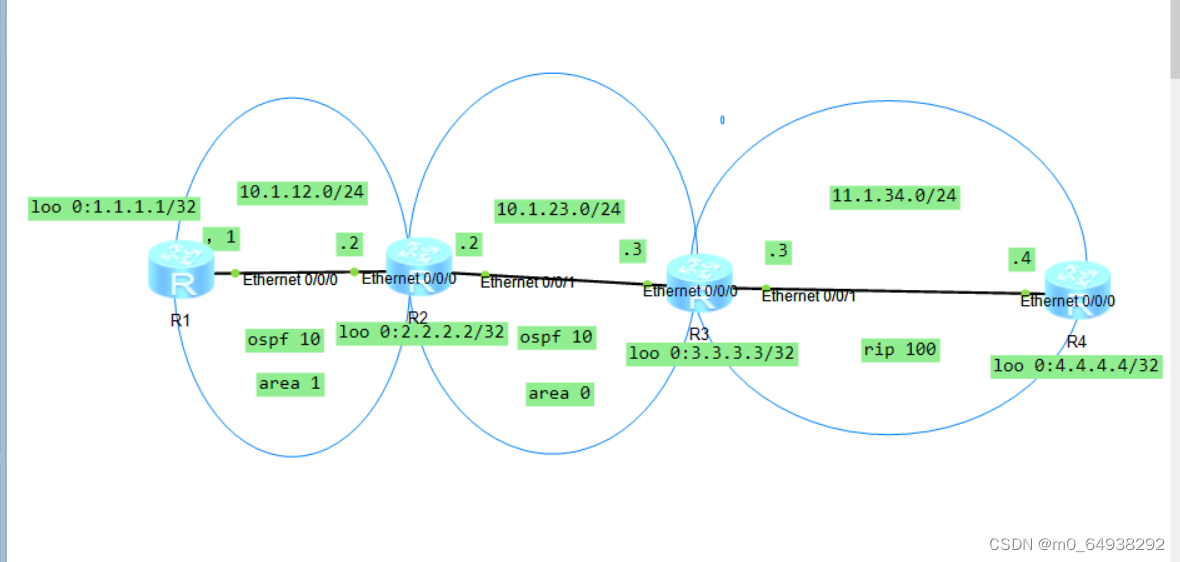

实验环境



实验原理

  本次实验主要是掌握路由引入的基本原理与配置，通过在R1/R2/R3设备之间运行OSPF，OSPF的route-id为loopback 0接口地址，R1与R2之间宣告在Area 1中，R2与R3宣告在Area 0中；R3与R3之间运行RIPV2，关闭自动汇总；在R3设备上做单点双向路由引入，使得全网互通。
本实验中路由器全部使用Router，不要使用其他型号，如果遇到AR系列，请替换为Route设备。

实验步骤

1.IP地址的配置

根据实验环境配置设备的IP地址

R1设备配置如图所示：

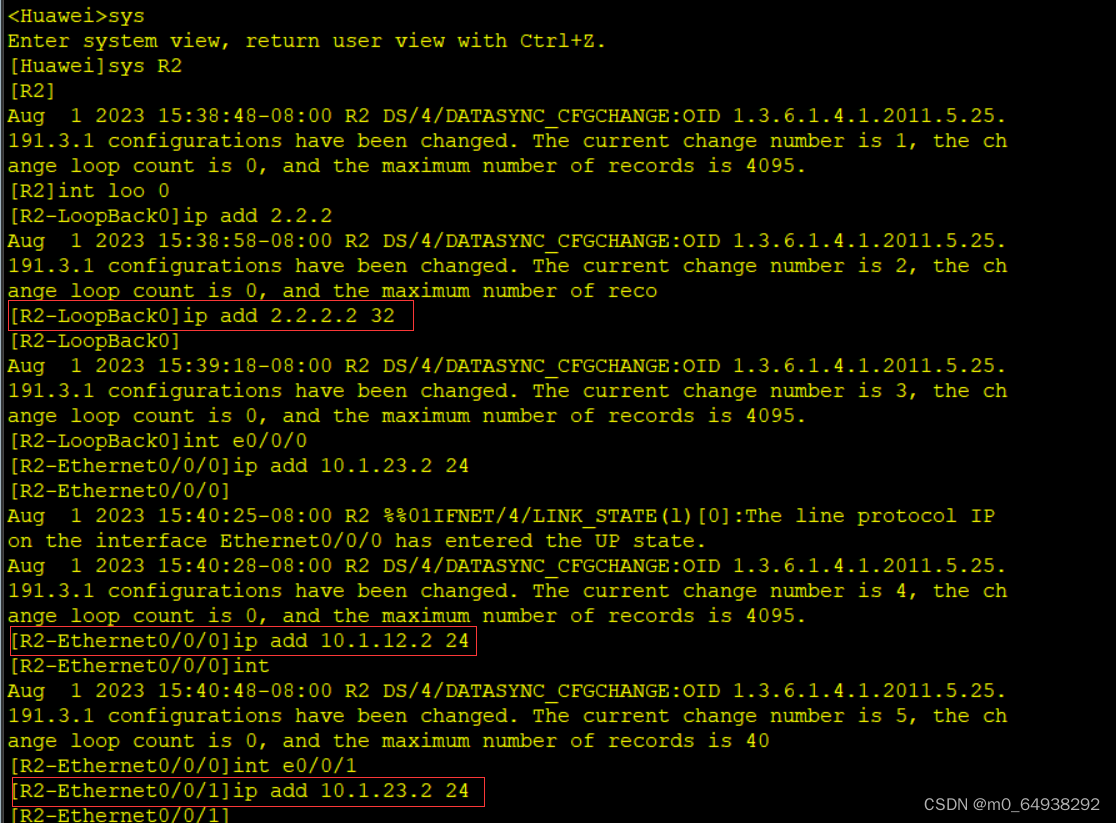

R2设备配置如图所示：

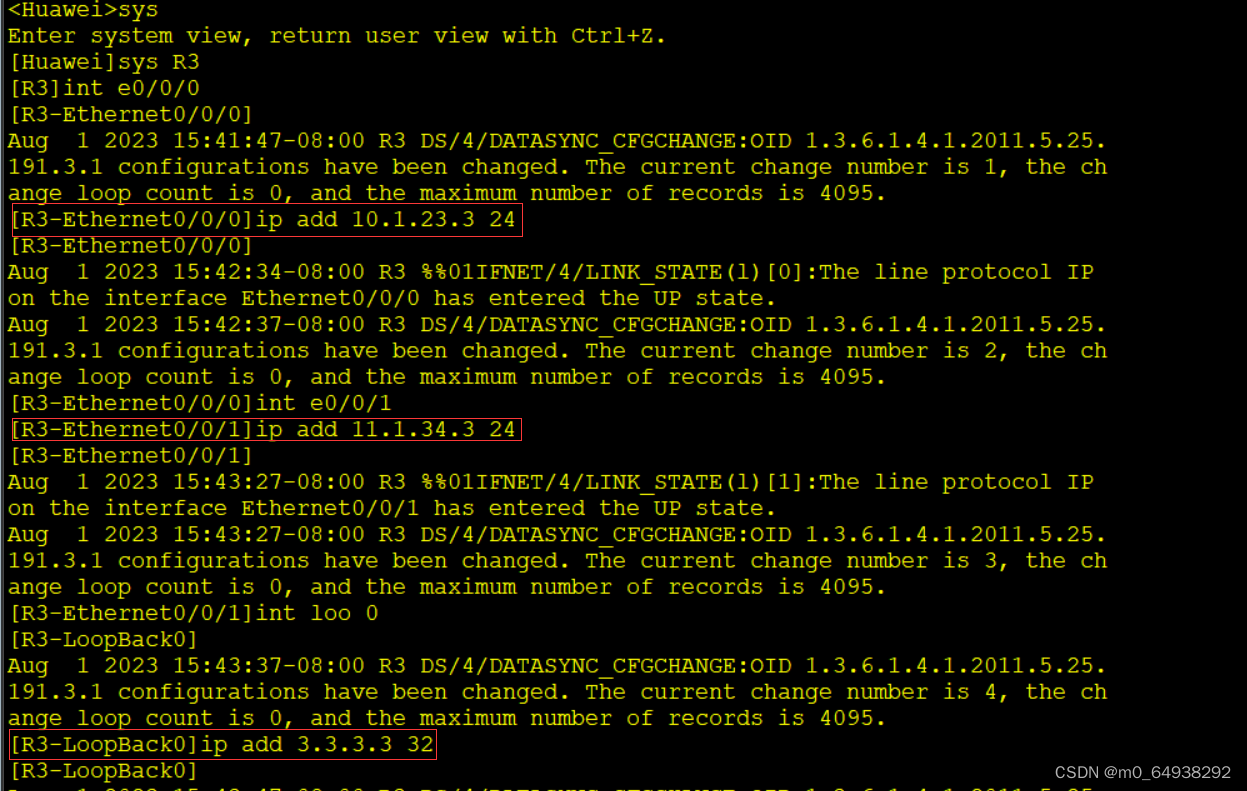

R3设备配置如图所示：

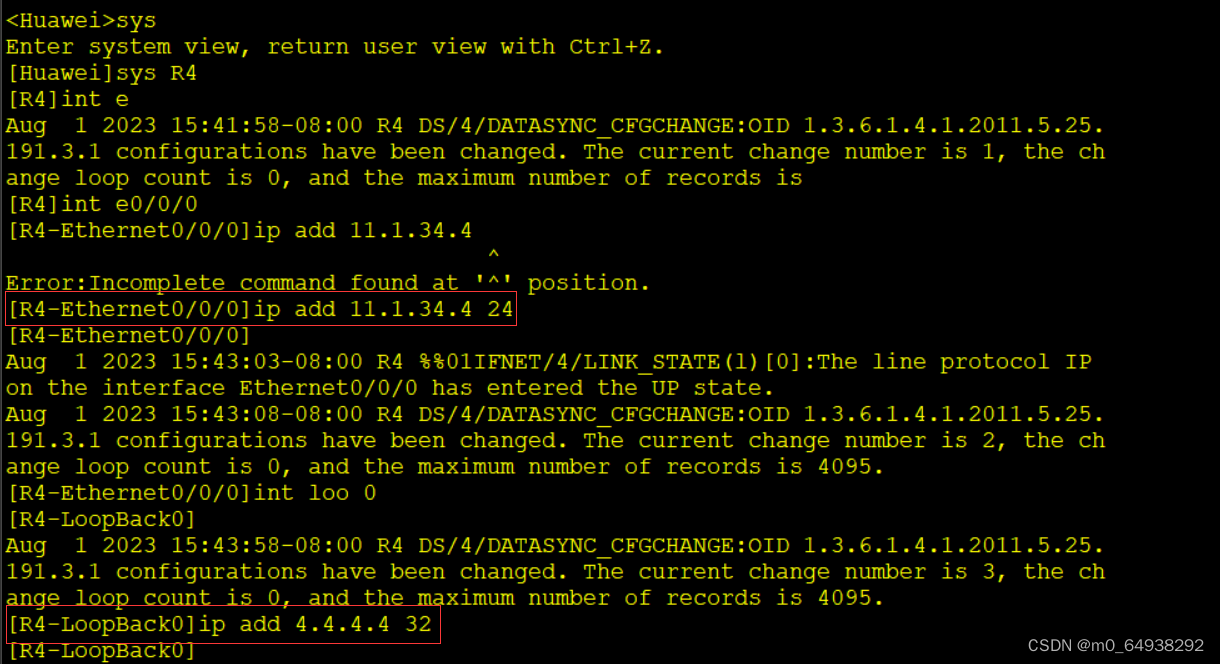

R4设备配置如图所示：



2.配置OSPF路由协议并查看路由表

在R1/R2/R3设备上运行OSPF并宣告相应的网段
在R1/R2/R3设备上查看全局路由表

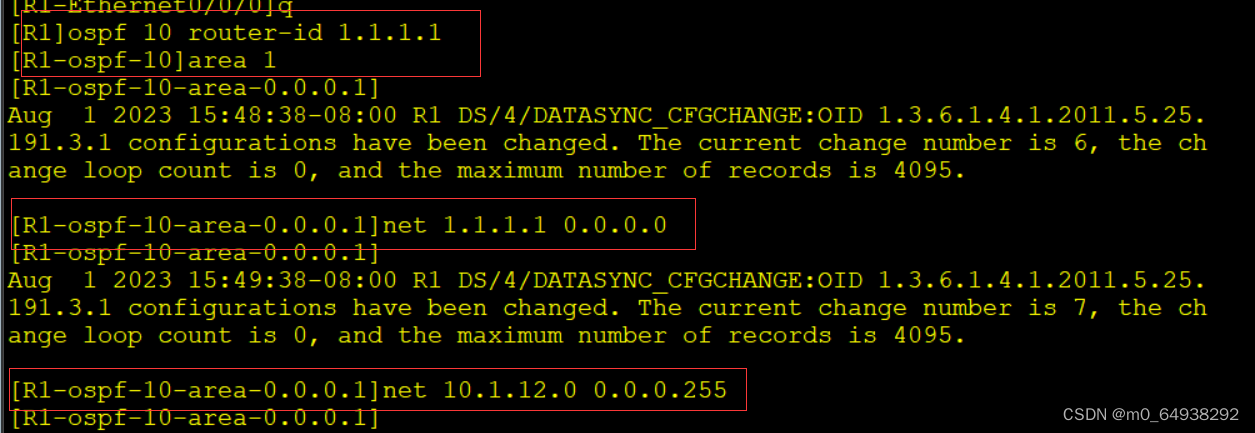

 R1设备配置如图所示：

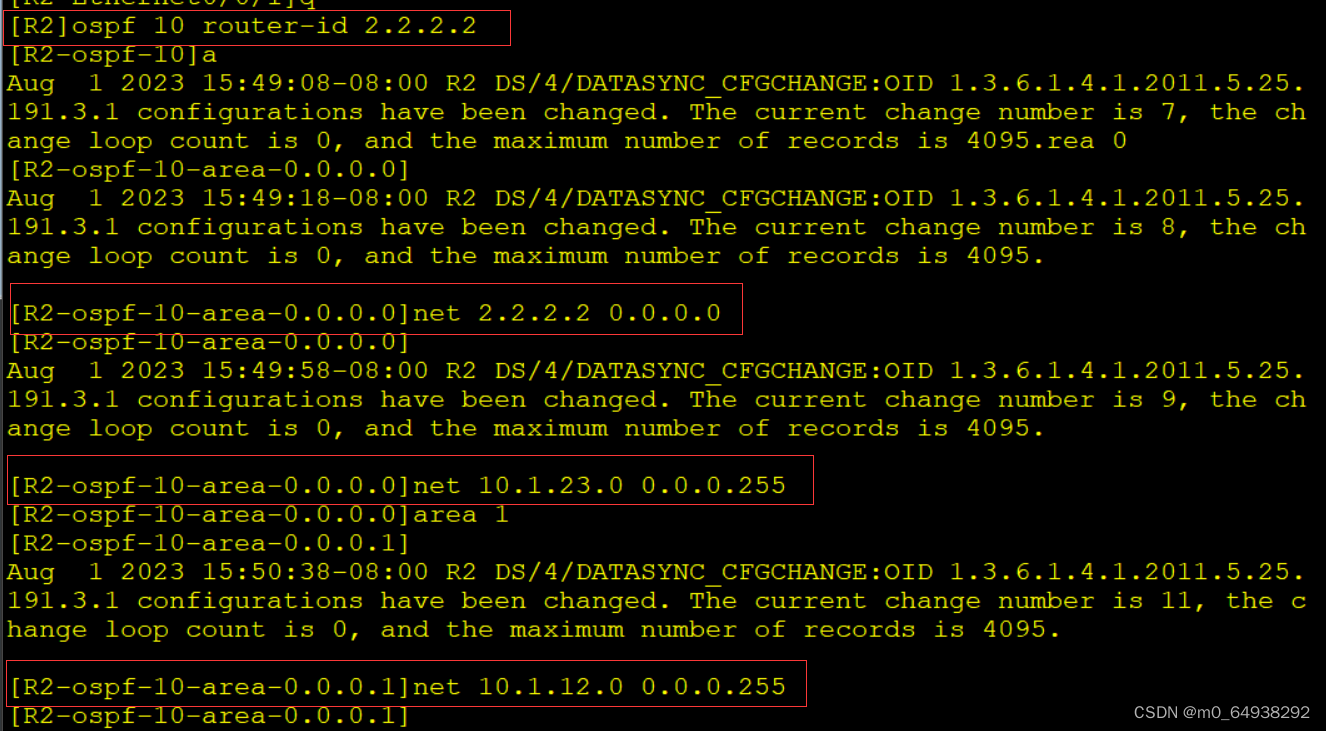

 R2设备配置如图所示：

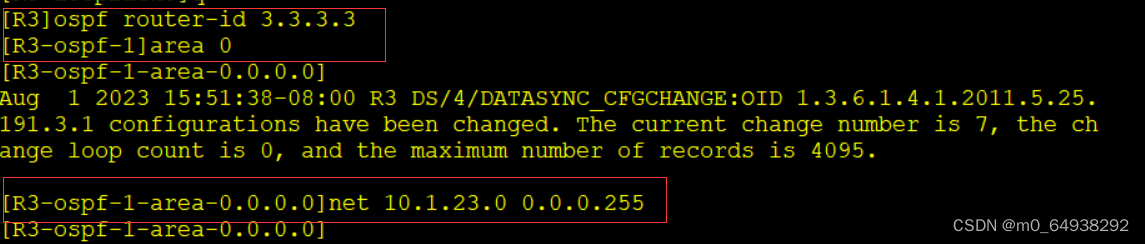

 R3设备配置如图所示：

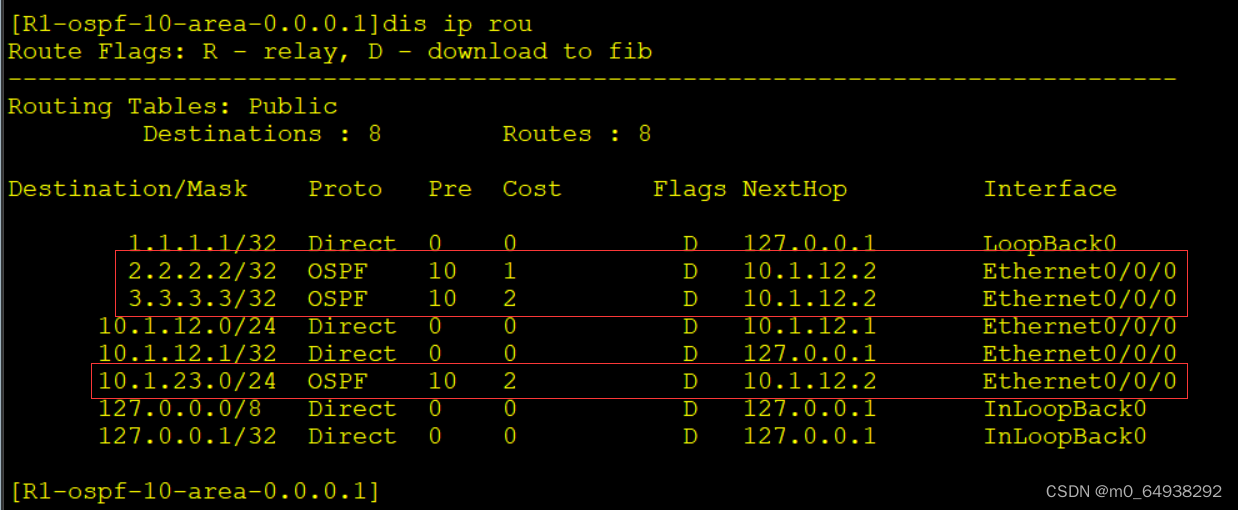

R1设备查看全局路由表，结果如图所示：

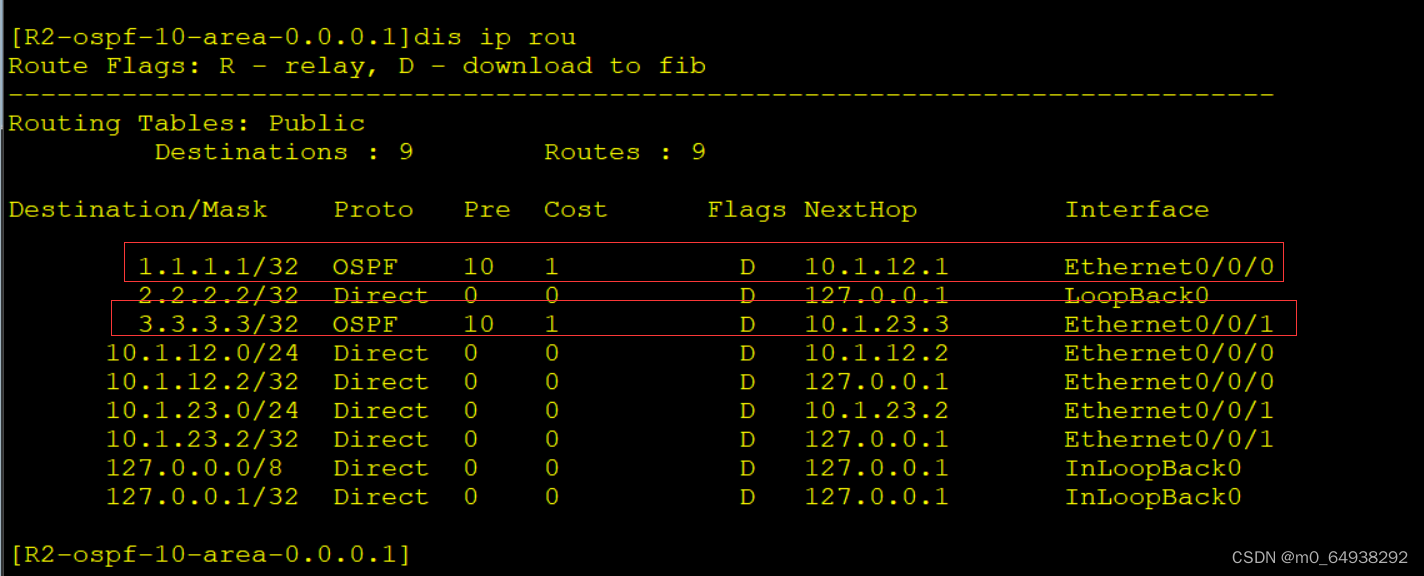

R2设备查看全局路由表，结果如图所示：



R3设备查看全局路由表，结果如图所示：



3.配置RIP路由协议并查看路由表

在R3/R4设备上运行OSPF并宣告相应的网段
在R3/R4设备上查看全局路由表

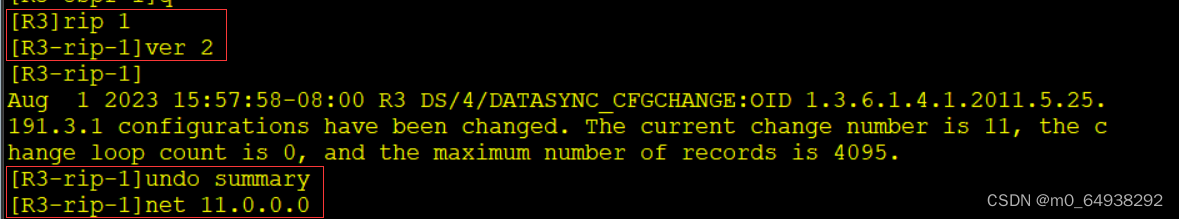

 R3设备配置如图所示：

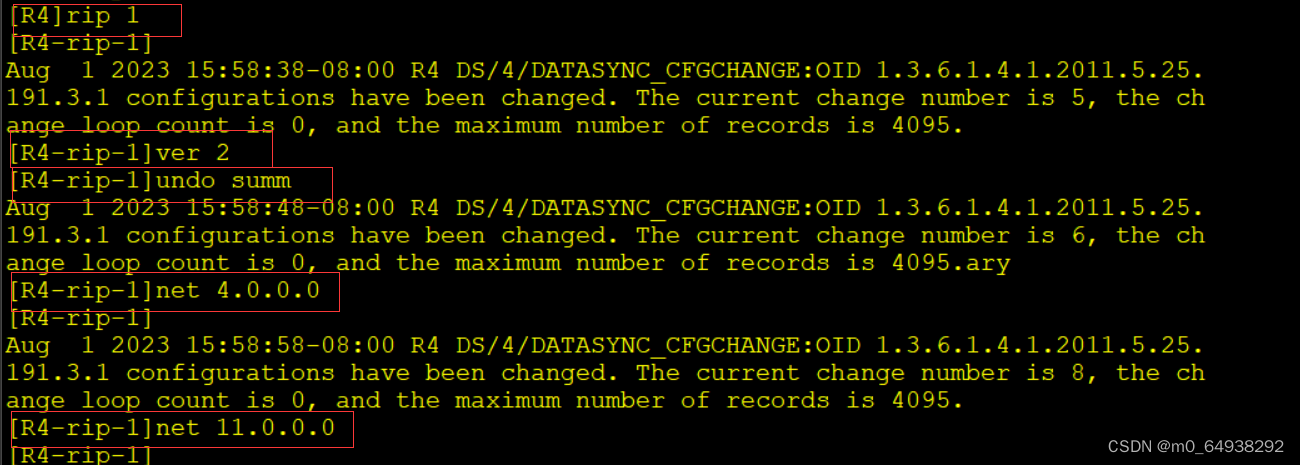

 R4设备配置如图所示：

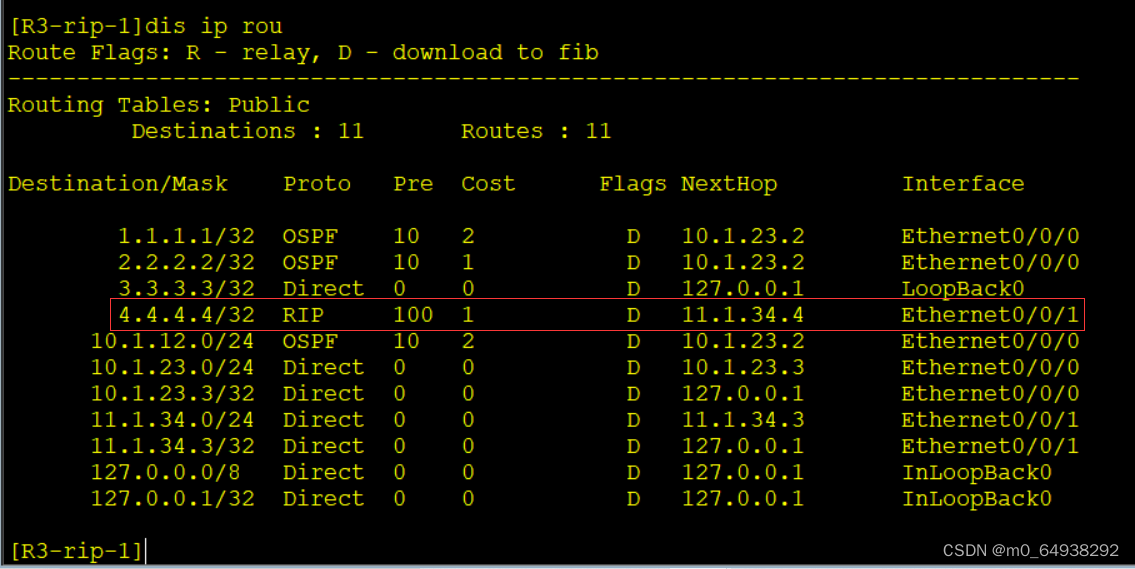

R3设备查看全局路由表，结果如图所示：

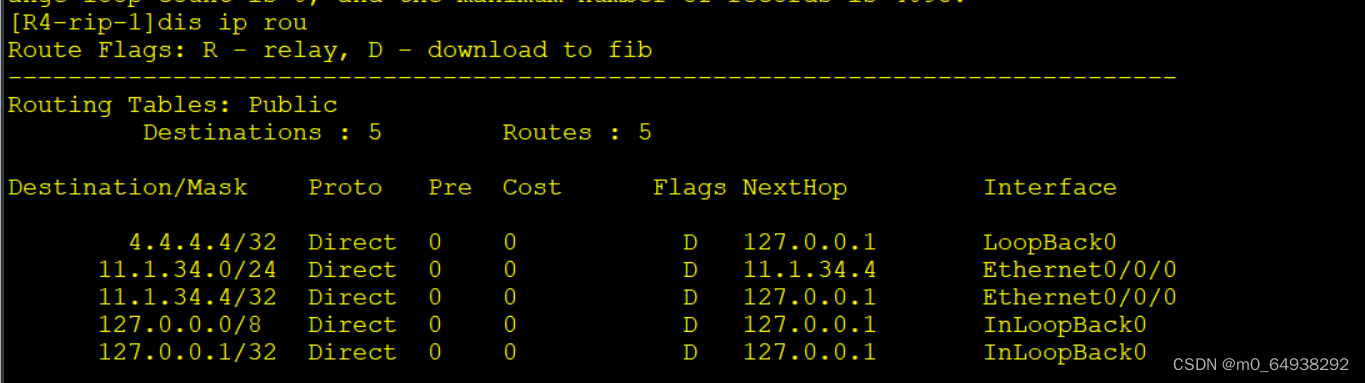

R4设备查看全局路由表，结果如图所示：



4.路由引入过程

在R3设备上做路由引入并查看R1与R4的路由表

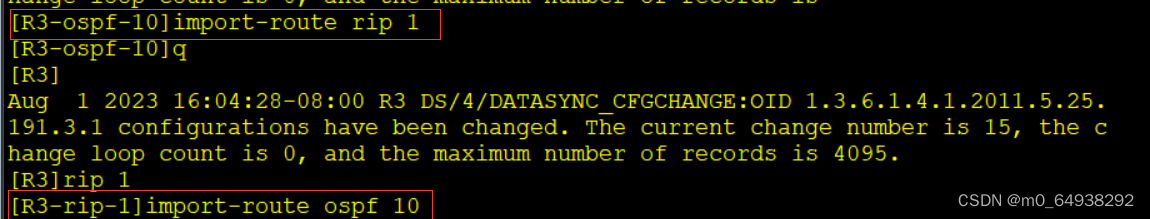

 R3设备配置如图所示：

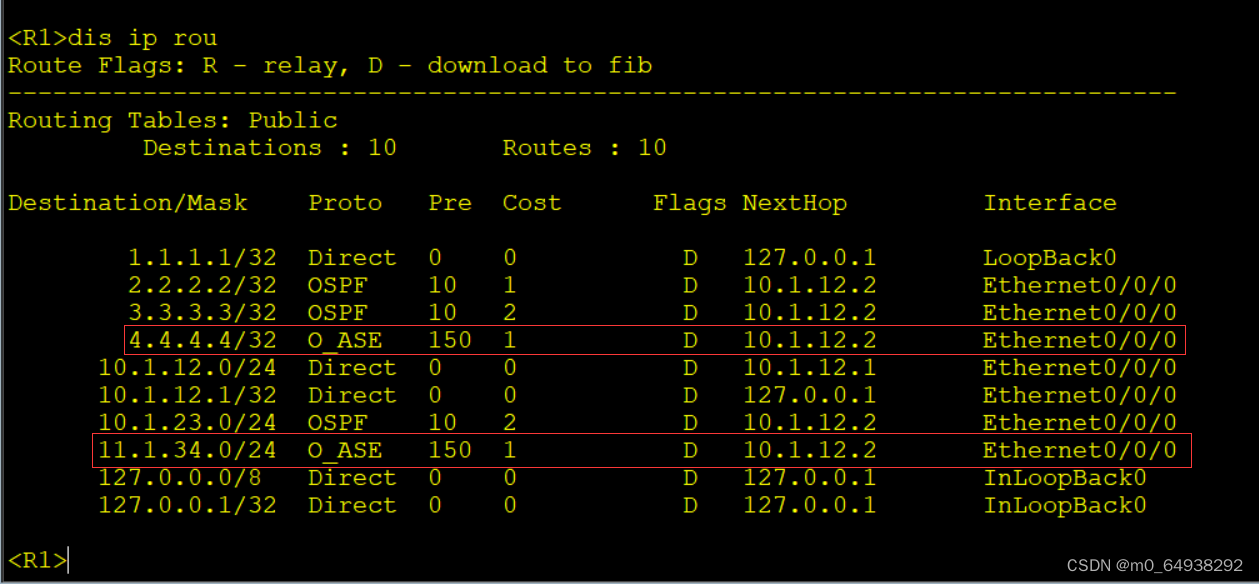

R1设备查看全局路由表，结果如图所示：

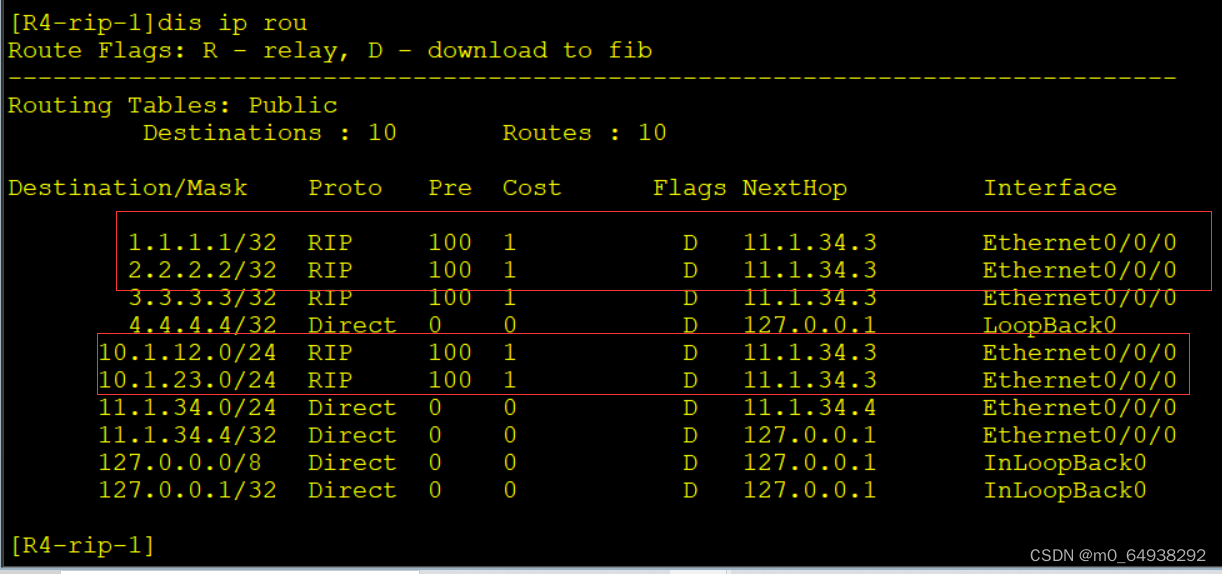

R4设备查看全局路由表，结果如图所示：



注意：mport-route rip 1    ======//将RIP路由引入到OSPF，默认的类型是2，也就是OSPF域内度量值不累加，可以在引入的时候变成类型1，这样外部路由在OSPF域内度量会累加。

实验总结

     根据本次实验课程的学习，我们可以掌握路由引入基本的原理与配置，能够根据路由条目对学习到的路由进行分析，能够对路由协议进行常规的排错，这对于我们后续的学习是很有利的。
