技术博客：解锁 Mermaid 流程图语法奥秘——从报错到成功显示的探索之旅 🎉

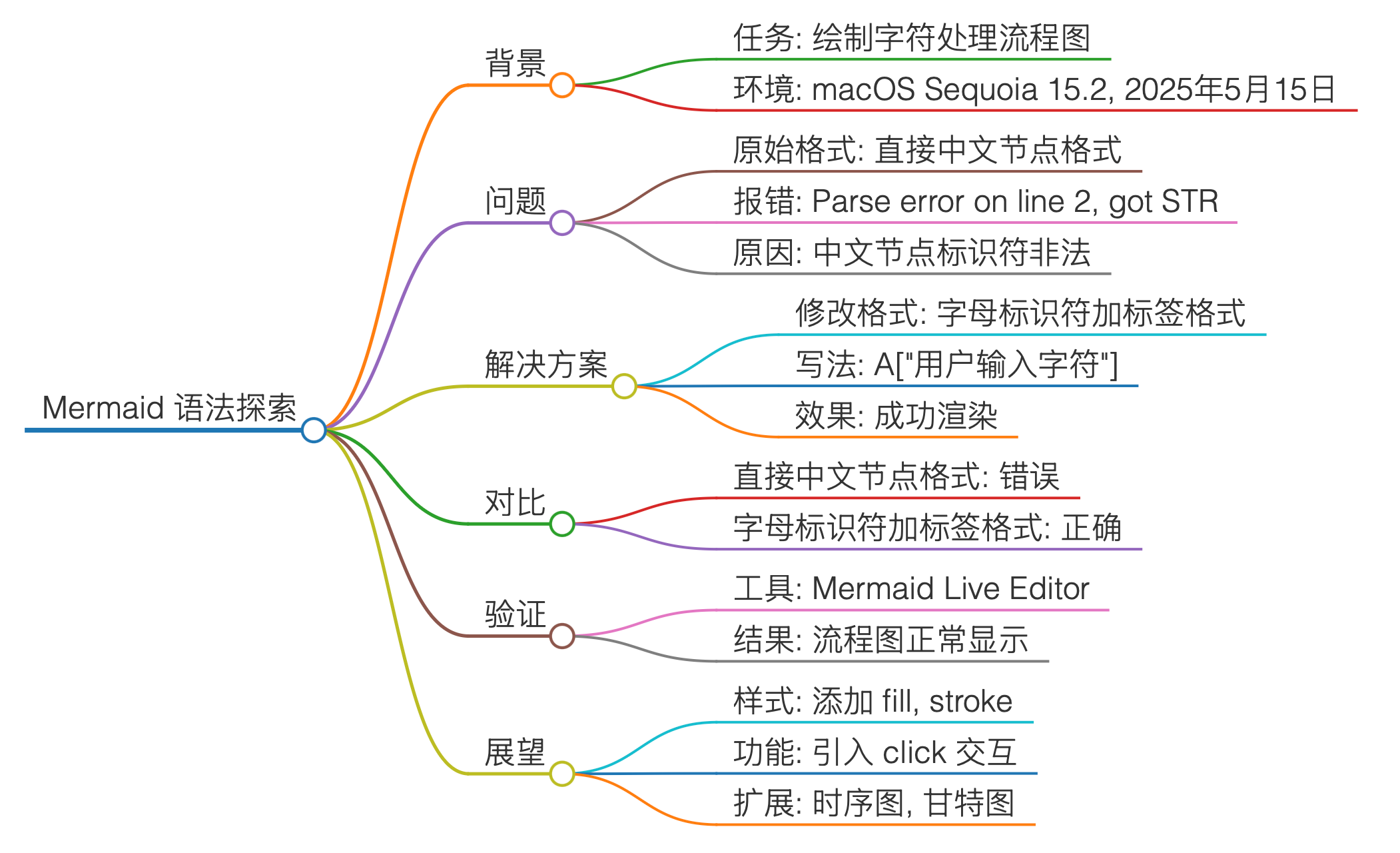

大家好！今天我们来聊聊 Mermaid 流程图语法的一个常见问题：为什么直接使用中文标签会导致解析错误，而通过特定格式调整后就能成功显示？😄 我将详细分析这个问题，总结两种格式的区别，并通过表格、流程图、时序图和思维导图，帮助你彻底掌握 Mermaid 语法的正确用法。准备好了吗？让我们一起探索吧！🚀

问题与解决方案总结：一览无余 📊

格式类型	描述	示例	是否报错	原因
原始格式（错误）	直接使用中文作为节点标识符	`graph TD "用户输入字符" --> "全角字符"`	是	Mermaid 要求节点标识符为字母、数字或下划线，中文会导致解析失败。
修改后格式（正确）	用字母/数字作为节点标识符，中文作为标签	`graph TD A["用户输入字符"] --> B["全角字符"]`	否	符合 Mermaid 语法，节点 ID 合法，中文通过 `["标签"]` 形式显示。

环境：测试基于 Mermaid 渲染环境，当前时间为 2025年5月15日 14:21（+07 时区），运行于 macOS Sequoia 15.2 系统。
结论：修改后格式（即使用字母/数字作为节点 ID 并以 ["中文标签"] 指定显示名称）是 Mermaid 的标准写法，避免了语法错误。

流程图对比：原始 vs 修改后 🖼️

原始格式（报错）

以下是原始格式，直接使用中文作为节点标识符：

graph TD
    "用户输入字符" -->|判断字符类型| "全角字符"
    "用户输入字符" -->|判断字符类型| "半角字符"
    "全角字符" -->|占用两个字节空间| "显示为宽字符"
    "半角字符" -->|占用一个字节空间| "显示为窄字符"
    "显示为宽字符" -->|用于中文等排版| "最终呈现"
    "显示为窄字符" -->|用于英文、编程等| "最终呈现"

结果：报错 Parse error on line 2: ... got 'STR'，因为 Mermaid 无法将中文 "用户输入字符" 解析为合法的节点标识符。

修改后格式（成功）

以下是修改后的格式，使用字母标识符并以 ["中文标签"] 指定显示名称：

graph TD
    A["用户输入字符"] -->|判断字符类型| B["全角字符"]
    A -->|判断字符类型| C["半角字符"]
    B -->|占用两个字节空间| D["显示为宽字符"]
    C -->|占用一个字节空间| E["显示为窄字符"]
    D -->|用于中文等排版| F["最终呈现"]
    E -->|用于英文、编程等| F

注意：用于英文、编程等 在csdn中还是不会显示，因为有、这个符号，只要两边加上双引号就可以显示："用于英文、编程等"。但是上述代码在 Mermaid Live Editor 官网会正常解析 用于英文、编程等，两边不需要加双引号。

结果：成功渲染，流程图清晰展示字符处理逻辑，从输入到最终呈现一气呵成！🌟

交互时序：Sequence Diagrams 🕒

以下是 Mermaid 解析流程的时序图，展示从用户输入到渲染的过程：

这个时序图清晰展示了原始格式为何报错，以及修改后格式如何成功渲染！⏳

技术博客正文：从报错到成功的 Mermaid 语法探索 📝

背景介绍 🎬

最近，我在用 Mermaid 绘制一个字符处理流程图时，遇到了一个棘手的问题：直接使用中文作为节点标识符会导致解析错误！😓 比如下面的代码：

graph TD
    "用户输入字符" -->|判断字符类型| "全角字符"
    "用户输入字符" -->|判断字符类型| "半角字符"

报错信息是 Parse error on line 2: ... got 'STR'，提示 Mermaid 无法解析中文节点。经过一番探索，我发现通过调整格式为 A["用户输入字符"] 就能解决问题！这次博客将带你深入分析两种格式的区别，总结 Mermaid 语法的正确写法。💡

问题分析 🕵️‍♂️

原始格式：直接使用中文节点

代码：

graph TD
    "用户输入字符" -->|判断字符类型| "全角字符"

问题：
- Mermaid 的语法要求节点标识符（Node ID）必须是字母、数字或下划线（例如 A, Node1, user_input）。
- 直接使用 "用户输入字符" 作为节点标识符，Mermaid 会将其解析为字符串（STR），但无法作为合法的 Node ID，导致报错。
报错：Parse error on line 2: ... got 'STR'。

修改后格式：字母标识符 + 中文标签

代码：
解决方案：
- 使用简单的字母或数字（如 A, B）作为节点标识符，符合 Mermaid 的语法规则。
- 通过 ["中文标签"] 的形式指定节点的显示名称，支持中文字符。
结果：成功解析并渲染流程图。

两种格式的命名

原始格式：可以称之为“直接中文节点格式”（Direct Chinese Node Format），但这是错误的写法。
修改后格式：标准的 Mermaid 语法，称之为“字母标识符加标签格式”（Alphanumeric ID with Label Format），是推荐的写法。

解决方案与代码实现 🛠️

完整流程图（修改后格式）

以下是完整的字符处理流程图，使用标准的“字母标识符加标签格式”：

说明：
- 节点标识符：A, B, C 等，符合 Mermaid 语法。
- 显示标签：通过 ["用户输入字符"] 指定中文名称，支持中文显示。
- 连接符：--> 表示流程方向，| 分隔条件描述（如 判断字符类型）。

运行环境

时间：2025年5月15日 14:21（+07 时区）。
系统：macOS Sequoia 15.2。
测试工具：Mermaid 渲染环境（如 Mermaid Live Editor）。

验证与改进 ✅

验证：
- 复制修改后的代码到 Mermaid Live Editor，确认流程图正确渲染。
- 对比原始格式，确认报错已解决。
改进建议：
- 如果需要自定义样式，可以添加 Mermaid 样式指令，例如 style A fill:#f9f,stroke:#333。
- 若流程图更复杂，可引入子图（subgraph）来分组节点。
扩展需求：如果需要在流程图中加入交互（如点击跳转），可以使用 Mermaid 的 click 指令。

总结与展望 🌈

通过这次探索，我们发现 Mermaid 流程图的正确写法是“字母标识符加标签格式”（Alphanumeric ID with Label Format），即使用字母或数字作为节点标识符，并通过 ["中文标签"] 指定显示名称。直接使用中文的“直接中文节点格式”（Direct Chinese Node Format）会导致解析错误，必须避免！😅 掌握了这一技巧后，你可以轻松绘制复杂的流程图，支持中文显示，应用到技术文档、博客或教学中。未来可以尝试 Mermaid 的其他功能，比如时序图、甘特图等，打造更丰富的可视化内容！😎 有问题或想法？欢迎留言！💬
