🕵️‍♂️🔦 破案了！Mermaid 时序图 rect 背景色“失踪”之谜全纪录与终极解决方案 🌈

你好，各位图表绘制爱好者和前端开发者们！👋 你是否也曾在精心绘制 Mermaid 时序图 (Sequence Diagram)，并尝试用 rect 为不同交互阶段添加漂亮的背景色时，却遭遇了“背景去哪儿了？”或者“为什么我的背景是纯黑的？”的灵异事件？😱 明明语法看起来没问题，颜色也设置了，可就是不按预期显示！

别担心，你不是一个人在“摸黑”探索！经过一番曲折的“侦探工作”和与一位极具耐心和洞察力的用户（没错，就是正在阅读的你！😉）的反复测试，我们终于揪出了导致这个问题的“真凶”——一个极其隐蔽的语法细节！

这篇博客将完整记录我们是如何从困惑到恍然大悟，并最终让 rect 背景色“重见光明”的全过程。

📝 “rect 背景色失踪案”侦破总结

方面	描述
👻 “失踪”现象	在 Mermaid 时序图中，使用 rect colorName 或 rect rgba(...) 为多个逻辑块设置背景色时，部分或全部 rect 的背景色未按预期显示（例如，显示为黑色或默认背景），尽管单个、简单的 rect 可能正常。
🕵️ 探案过程	一波三折！从怀疑颜色值、rgba 透明度、Note 元素冲突、消息流封闭性，到最终发现是 rect 定义行尾随注释的“锅”。整个过程充满了对比测试、假设与验证。
🎯 “真凶”锁定	在 rect colorName 或 rect rgba(...) 这一行，其行尾不允许有任何类型的注释，无论是 // ... 还是 %% ...。 任何尾随注释都可能导致 Mermaid 解析器错误地处理颜色定义，从而使背景色渲染失败。
💡 终极解决方案	确保 rect 的颜色定义行（例如 rect rgba(200, 220, 255, 0.3)）是干净的，其后没有任何字符，特别是行尾注释。 如果需要注释，请将其放在单独的行（如 %% 这是一个注释）或 rect ... end 块之外。
✨ 关键启示	1. 细节是魔鬼：有时最不起眼的语法细节（如行尾注释）可能导致意想不到的渲染问题。 2. 信任实际测试结果：用户的成功案例是定位问题的金标准。 3. 系统性排查：简化、对比、隔离是调试复杂渲染行为的有效方法。 4. 工具的“个性”：不同的渲染环境或工具版本可能对语法的容错度和解析方式有细微差异。

🌊 “背景色探案”流程与最终突破 (Mermaid Flowchart)

这个流程图生动地再现了我们是如何一步步逼近真相的：

🎬 关键的“啊哈！”时刻交互时序 (Sequence Diagram)

让我们用一个时序图来模拟这个“行尾注释”问题是如何影响渲染的（概念性示意）：

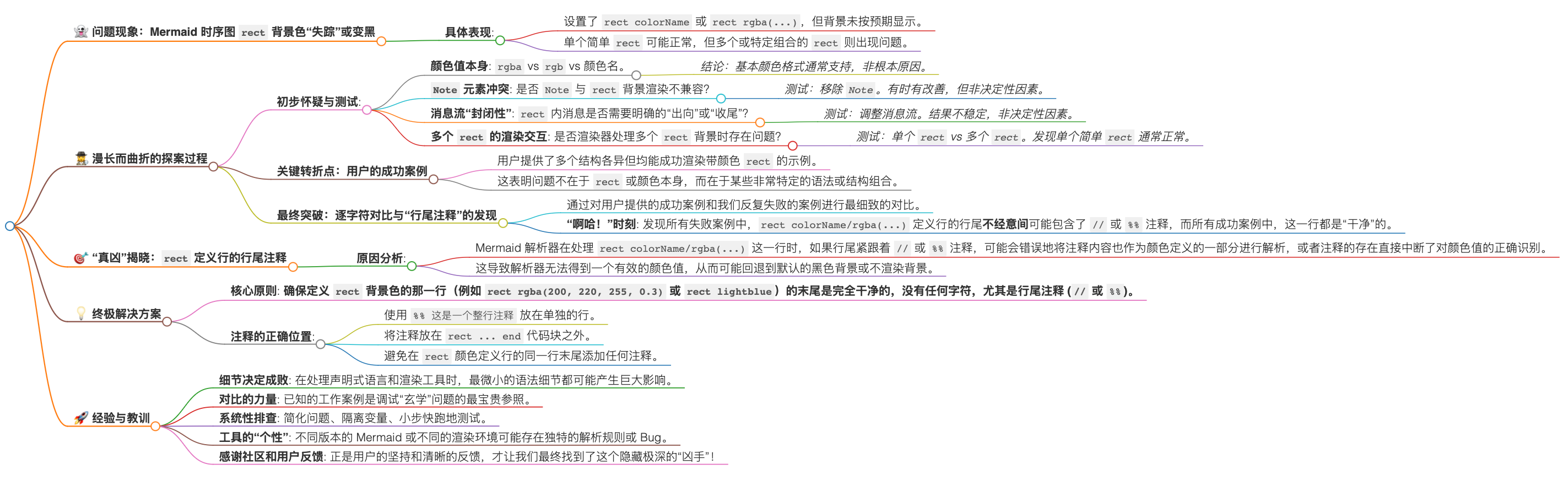

🗺️ “rect 背景色失踪案”侦破思维导图 (Markdown Format)

这个思维导图总结了整个问题的发现、排查和最终解决方案：

UI (User Interface): 用户界面。
CSS (Cascading Style Sheets): 层叠样式表。
API (Application Programming Interface): 应用程序编程接口。
RGBA (Red, Green, Blue, Alpha): 一种颜色模型，包含红、绿、蓝和透明度通道。
RGB (Red, Green, Blue): 一种颜色模型，包含红、绿、蓝通道。

---

这次的“探案”经历虽然充满挑战，但最终的“真相大白”也带来了巨大的成就感！希望这篇博客能帮助到每一位在使用 Mermaid 时遇到类似渲染难题的朋友。记住，当遇到“灵异事件”时，不妨多一份耐心，多一些尝试，并仔细观察那些看似不起眼的细节！

如果你也有类似的“斗智斗勇”经历，或者对 Mermaid 有更多独到的见解，欢迎在评论区分享你的故事和智慧！让我们一起在图表绘制的道路上越走越顺畅！✨💪
