头歌实践教学平台：画圆

第1关：画圆

1 任务描述

根据以下要求修改右侧的代码，绘制预期的输出图像。系统将测试您编写的代码。

1.1 任务要求

• 熟悉编程环境;
• 了解光栅图形显示的特点;
• 以OpenGL为开发平台设计程序，理解并掌握圆的对称性和“中点法”，以便能够画出一个圆。

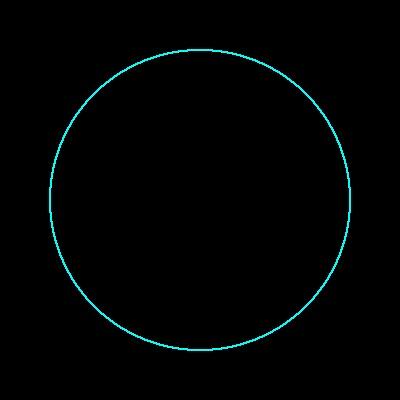

1.2 预期输出

1.3 具体要求

• 背景颜色为黑色（0.0,0.0,0.0,0.0），并以“glclearColor”完成;
• 编写一个算法来生成圆周上八个对称点的坐标;
• 使用“中点法”生成一个圆，点的大小设置为2，颜色设置为（0.0f，1.0f，1.0f）;
• 圆心两个端点的坐标为（200,200），半径为150。

2 相关知识

要完成此任务，您需要了解圆的对称性和“中点法”，以便能够绘制圆。

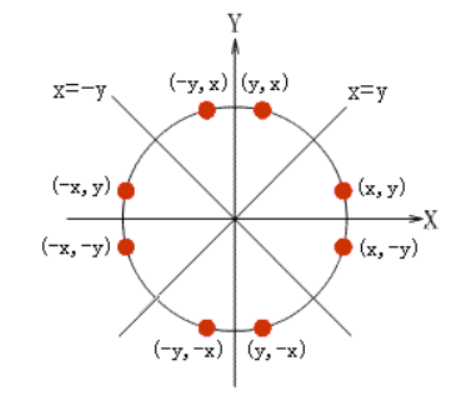

2.1 生成圆周上八个对称点的坐标

根据圆的对称性。如果我们生成一个点（x，y）的坐标，我们将得到八个点的坐标。

---

开始你的编程之旅。

3 实验代码：

#include <GL/freeglut.h>
#include<stdio.h>

// The header file used to evaluate the code - begin
#include<opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
// The header file used to evaluate the code - end


//Eight points of symmetry are formed on the circumference of the circle
void CirclePoints(int x0, int y0, int x, int y)
{
    // 添加代码区域
    /********** Begin ********/
    glBegin(GL_POINTS);//绘制点

    glVertex2i(x0+x,y0+y);//八个对称点坐标
    glVertex2i(x0+x,y0-y);
    glVertex2i(x0-x,y0+y);
    glVertex2i(x0-x,y0-y);
    glVertex2i(x0+y,y0+x);
    glVertex2i(x0+y,y0-x);
    glVertex2i(x0-y,y0+x);
    glVertex2i(x0-y,y0-x);

    glEnd();//结束

    /********** End **********/
}

void MidPoint_Circle(int x0, int y0, int r)
{
    // 添加代码区域
    /********** Begin ********/
    int x=0,y=r,d=1-r;
    glBegin(GL_POINTS);//绘制点
    while(x<=y)
    {
        glVertex2i(x0+x,y0+y);//八个对称点坐标
        glVertex2i(x0+x,y0-y);
        glVertex2i(x0-x,y0+y);
        glVertex2i(x0-x,y0-y);
        glVertex2i(x0+y,y0+x);
        glVertex2i(x0+y,y0-x);
        glVertex2i(x0-y,y0+x);
        glVertex2i(x0-y,y0-x);
        if(d<0)
        {
            d=d+2*x+3;
            x=x+1;
        }
        else
        {
            d=d+2*(x-y)+5;
            x++;
            y--;
        }
    }
    glEnd();//结束

    /********** End **********/
}



void myDisplay(void)
{
    glClear(GL_COLOR_BUFFER_BIT);
    // Please add your code here
    /********** Begin ********/
    //修改参数区域
    glPointSize(2.0);//点的大小
    glColor3f(0.0, 1.0, 1.0);//颜色设置,青色
    MidPoint_Circle(200 ,200 ,150 );//圆心两个端点的坐标,半径
    /********** End **********/
    glFlush();
}
void Init()
{
    glClearColor(0.0, 0.0, 0.0, 0.0);
    glShadeModel(GL_SMOOTH);
}
void myReshape(int w, int h)
{
    glViewport(0, 0, (GLsizei)w, (GLsizei)h);
    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();
    gluOrtho2D(0.0, (GLdouble)w, 0.0, (GLdouble)h);
}

int main(int argc, char* argv[])
{

    glutInit(&argc, argv);
    glutInitWindowPosition(100, 100);
    glutInitWindowSize(400, 400);
    glutCreateWindow("Hello circle!");
    Init();
    glutDisplayFunc(myDisplay);
    glutReshapeFunc(myReshape);
    glutMainLoopEvent();


    //The following is the evaluation code, which has nothing to do with the content of this experiment. Please do not modify it//
    GLubyte* pPixelData = (GLubyte*)malloc(400 * 400 * 3);
    GLint viewport[4] = { 0 };
    glReadBuffer(GL_FRONT);
    glPixelStorei(GL_UNPACK_ALIGNMENT, 4);
    glGetIntegerv(GL_VIEWPORT, viewport);
    glReadPixels(viewport[0], viewport[1], viewport[2], viewport[3], GL_RGB, GL_UNSIGNED_BYTE, pPixelData);

    cv::Mat img;
    std::vector<cv::Mat> imgPlanes;
    img.create(400, 400, CV_8UC3);
    cv::split(img, imgPlanes);

    for (int i = 0; i < 400; i++) {
        unsigned char* plane0Ptr = imgPlanes[0].ptr<unsigned char>(i);
        unsigned char* plane1Ptr = imgPlanes[1].ptr<unsigned char>(i);
        unsigned char* plane2Ptr = imgPlanes[2].ptr<unsigned char>(i);
        for (int j = 0; j < 400; j++) {
            int k = 3 * (i * 400 + j);
            plane2Ptr[j] = pPixelData[k];
            plane1Ptr[j] = pPixelData[k + 1];
            plane0Ptr[j] = pPixelData[k + 2];
        }
    }
    cv::merge(imgPlanes, img);
    cv::flip(img, img, 0);
    cv::namedWindow("openglGrab");
    cv::imshow("openglGrab", img);
    //cv::waitKey();//
    cv::imwrite("../img_step3/test.jpg", img);
    return 0;
}
