1、主要功能

该系统由AT89C51单片机+LCD1602模块+DS18B20温度传感器模块+DS1302时间模块+继电器驱动模块+电位器模块构成。适用于智能饮水机、智能水杯等相似项目。

可实现功能:
版本一：
1、LCD1602实时显示时间、水杯温度、水位高度、是否出水
2、DS18B20采集水杯温度数据
3、DS1302采集时间数据
4、超声波检测，靠近一定范围自动感应出水
6、水温和水位超过下限时声光报警，对应继电器闭合，自动加热/加水
7、可以通过按键手动加热、加水、清洗
8、可选择冷热水

版本二：
加入模拟GMS、蓝牙、上位机等模块的上传数据功能，按键按下上传实时的温度数据，已加注释，可以手动更改需要上传的数据内容。

2、仿真

protues 仿真使用的是8.10版本，由于该软件版本迭代原因，不能确保其他版本软件能够正常运行，请安装好对应软件（版本一致或者高于这个版本都可以）

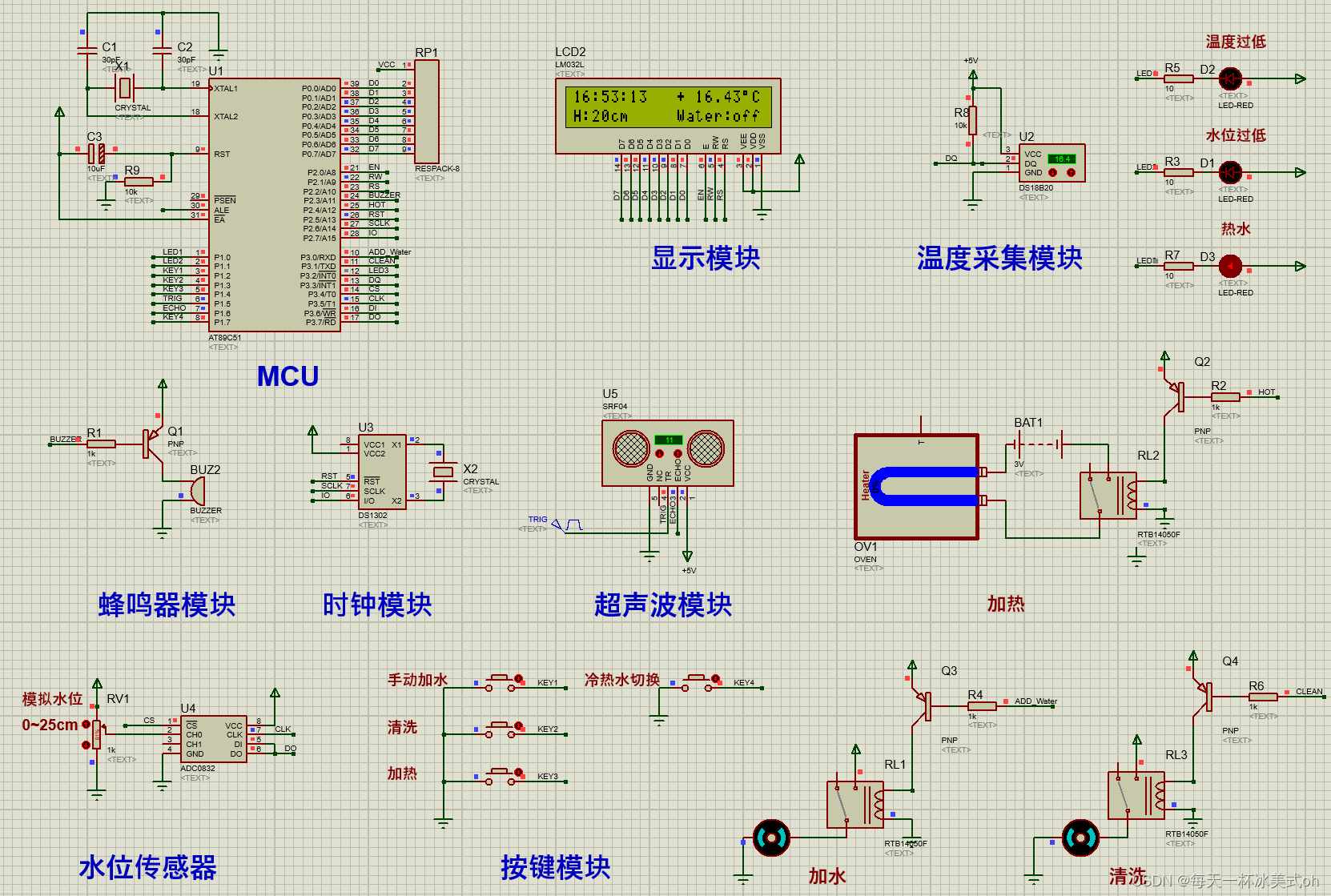

版本一：
在这里插入图片描述

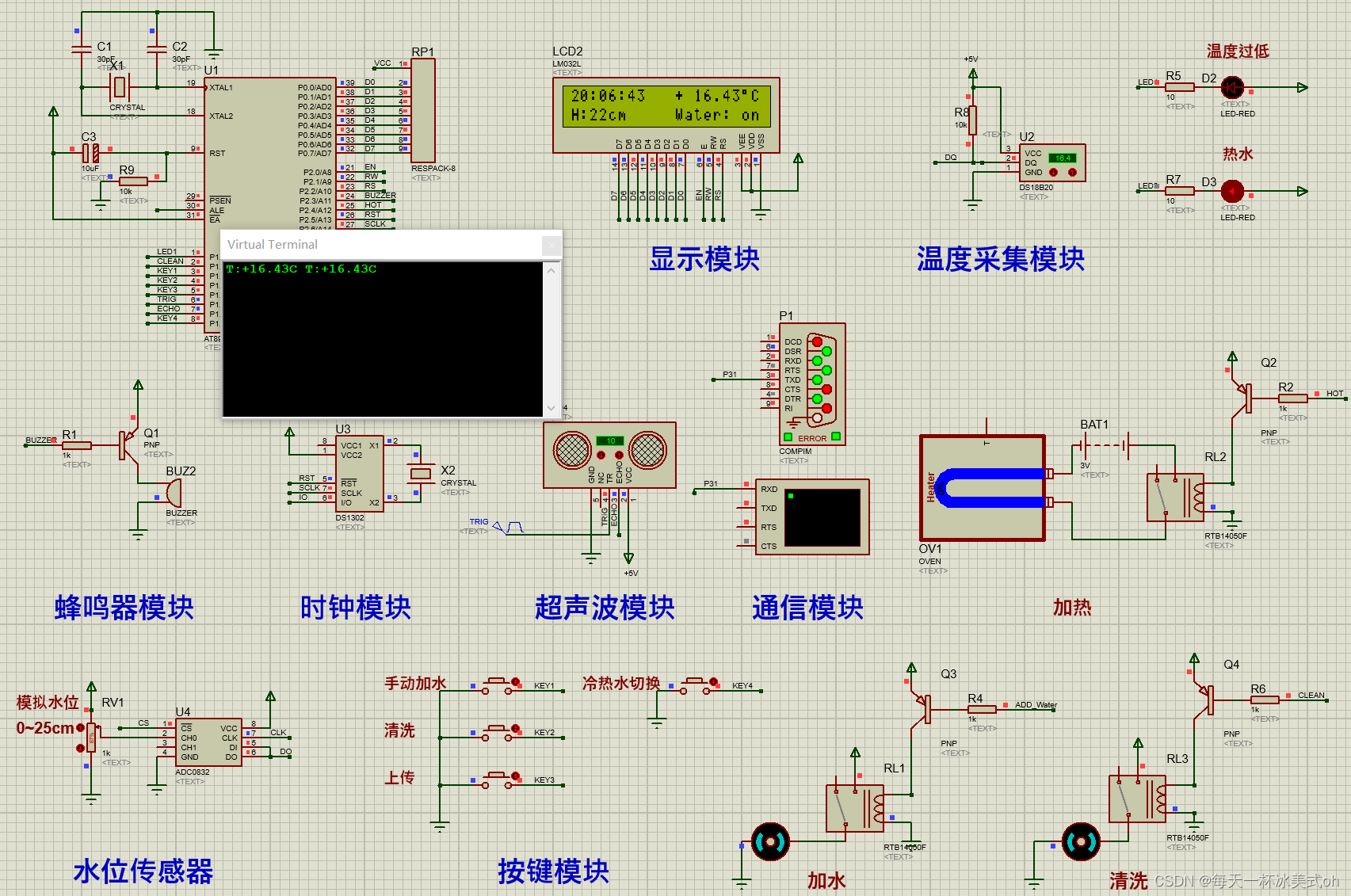

版本二：

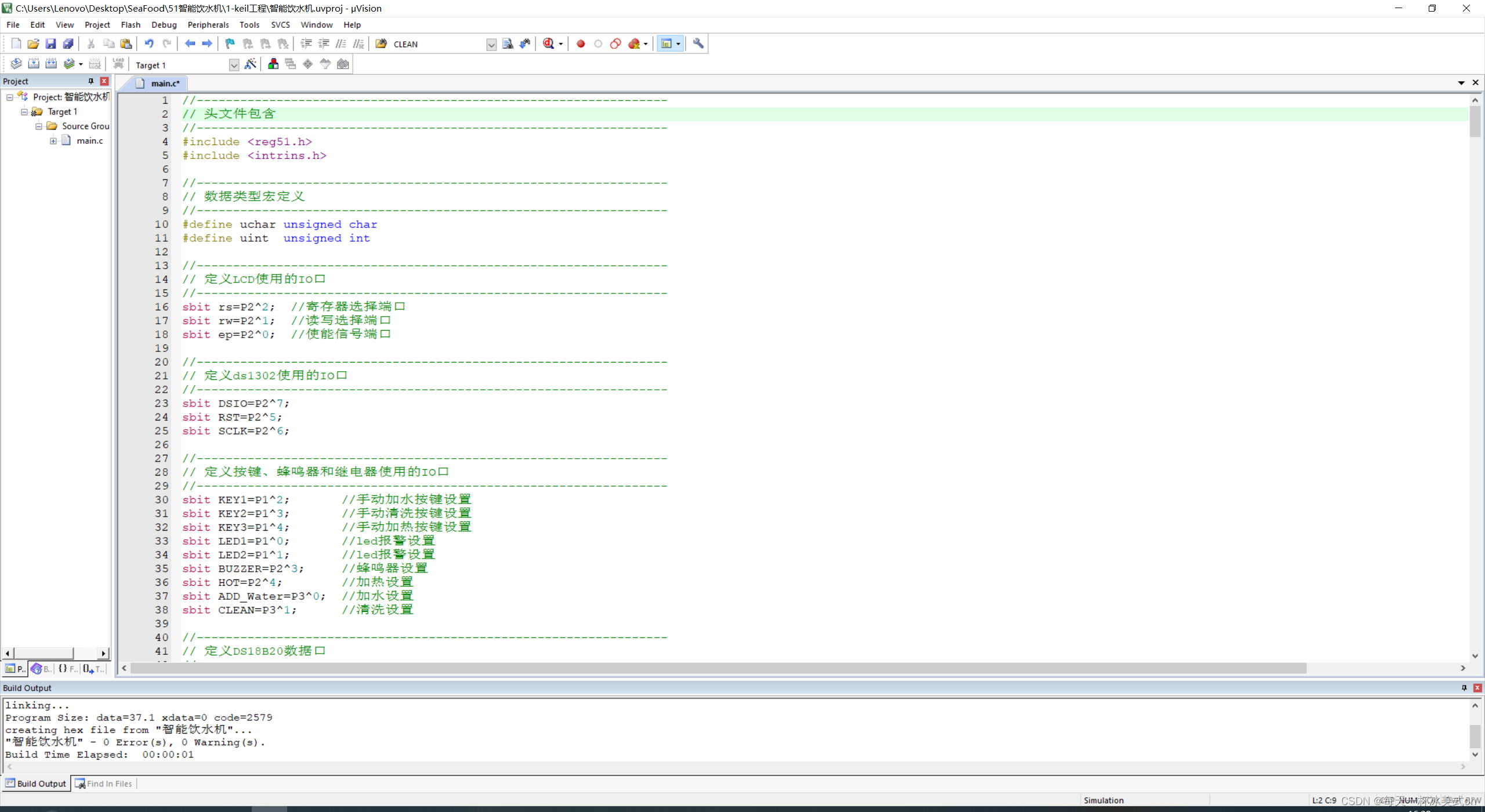

3、程序代码

附上部分代码，仅供参考。

在这里插入图片描述

/* 按键控制 */
void KEY_Control(void)
{
	  if(key_scan() == 1)	//加水
		{
			add_flag =!add_flag;
			ADD_Water =!ADD_Water;
			di();
		}
		if(key_scan() == 2)	//清洗
		{
			CLEAN =!CLEAN;
			di();
		}
		if(key_scan() == 3)	//加热
		{
			HOT =!HOT;
			di();
		}
		if(key_scan() == 4)	//冷热水切换
		{
			LED3 =!LED3;
			di();
		}
}
/* 主函数 */
void main(void)
{
  	TMOD = 0x11;	//配置定时器0为工作方式1，定时器1位工作方式1
	TH0 = 0;
  	TL0 = 0;
	TH1 = 0x0EC;	//定时5ms
  	TL1 = 0x78;
	EA = 1;			//打开总中断
	ET1 = 1;		//打开定时器0中断
	TR1 = 1;		//打开定时器1
  	TR0 = 0;		//打开定时器0

	L1602_init();	//屏幕初始化
	date_init();	//时间初始化
	Ds1302ReadTime();//读取时间
	TIME[0]&=0X7F;
	Ds1302Init();	//DS1302初始化

	while(1)
	{
		display_shuiwei();		//显示水位
		Ds1302ReadTime();			//读取时间
		display_time();				//显示时间
		display_temp();				//显示水杯水温
		if(key_scan() !=0)		//判断是否按下按键
		{
		 	KEY_Control();			//进行对应按键控制
		}
		count_instance();							//超声波测算距离，判断是否自动出水
	}
}
