24秒篮球计时器（傻瓜式教学）

24秒篮球倒计时器电路设计与实现

在电子电路设计的实践中，设计一个24秒篮球倒计时器是一个非常有趣的项目。这个计时器在篮球比赛中起着至关重要的作用，它确保比赛的公平性和顺利进行。本文将详细介绍这个24秒篮球倒计时器的电路设计、原理分析、仿真测试以及硬件测试过程。

一、电路设计概述

1.1 设计目标

设计一个能够准确计时24秒的篮球倒计时器，具备启动、暂停、复位等功能，并在计时结束时发出蜂鸣声和LED闪烁报警信号。

1.2 器件清单

   1.数码管：1位0.56英寸红色数码管（共阴集）×2

   2.集成电路：CD4511BE（德州仪器）×2，XD74LS192（信路达）×2，NE555P（国产），           SN74LS00N

   3.电容：103、10u（0805封装）

   4.电阻：3k、4k7、1k、1k5、360、62k、20k（0805封装）

   5.开关：3×6×2.5（0805封装）×3

   6.其他：有源电磁式蜂鸣器（5V），LED（3mm）

二、电路原理分析

2.1 显示模块

显示部分由一位共阴数码管连接CD4511BE锁存解码器，再连接XD74LS192的ABCD引脚。通过设置引脚的电平，可以实现数码管显示特定的数值。例如，十位数码管的XD74LS192将DCA接地，B接5V电源，输出二进制数值0010（即十进制的2）；个位数码管的XD74LS192将DBA接地，C接5V电源，输出二进制数值0100（即十进制的4）。

2.2 计数模块

XD74LS192构成一个24秒减法计数器。当计数器的QD输出99信号时，经过一个与非门输出低电平信号，该信号通过RS触发器传递给置位端，使数码管从99的暂态迅速变为24。按下U7按钮时，倒计时开始；按下U8按钮时，倒计时复位。

2.3 控制暂停模块

由NE555P构成的多谐振荡器用于控制暂停功能。R1、R2、C1为外接元件，通过电容两端的电压控制振荡器的输出。按下U9按钮时，脉冲信号停止，从而实现暂停倒计时的功能。根据公式T=tw1+tw2，tw1=0.7*(R1+R2)C，tw2=0.7R2*C，可以计算出电阻和电容的具体值，以满足T≈1S的要求。

三、仿真测试

在仿真环境中，对电路进行了以下测试：

1. 按下J3A开关后，数码管显示计数初值24。

2. 按下J1A键后，倒计时开始。

3. 按下J4A键时，倒计时复位，重新从24秒开始计数。

4. 将J4A松开后，按下J2A键，停止振荡，倒计时暂停。

5. 由555构成的多谐振荡器正常输出矩形脉冲信号。

四、硬件测试

在实际硬件测试中，电路表现如下：

1. 按下开始键后，从24秒开始倒计时。

2. 按下复位键，错误的输出数值复位到24秒。

3. 按下暂停键后，时间停止在18秒的位置。

4. 24秒倒计时结束后，蜂鸣器发出蜂鸣声，LED灯持续闪烁。

5. 使用示波器检测矩形脉冲信号，但由于操作不够熟练，检测结果较差。

五、结论

24秒篮球倒计时器电路设计对于篮球比赛的公平性和顺利进行至关重要。通过合理的电路设计，可以实现高精度、稳定、操作便捷、显示清晰和供电稳定的计时功能。在本次设计中，我深入学习了RS触发器和多谐振荡器等电路的原理及应用，收获颇丰。未来，我将继续优化电路设计，提高示波器操作技能，以实现更精准的测试和更可靠的电路性能。

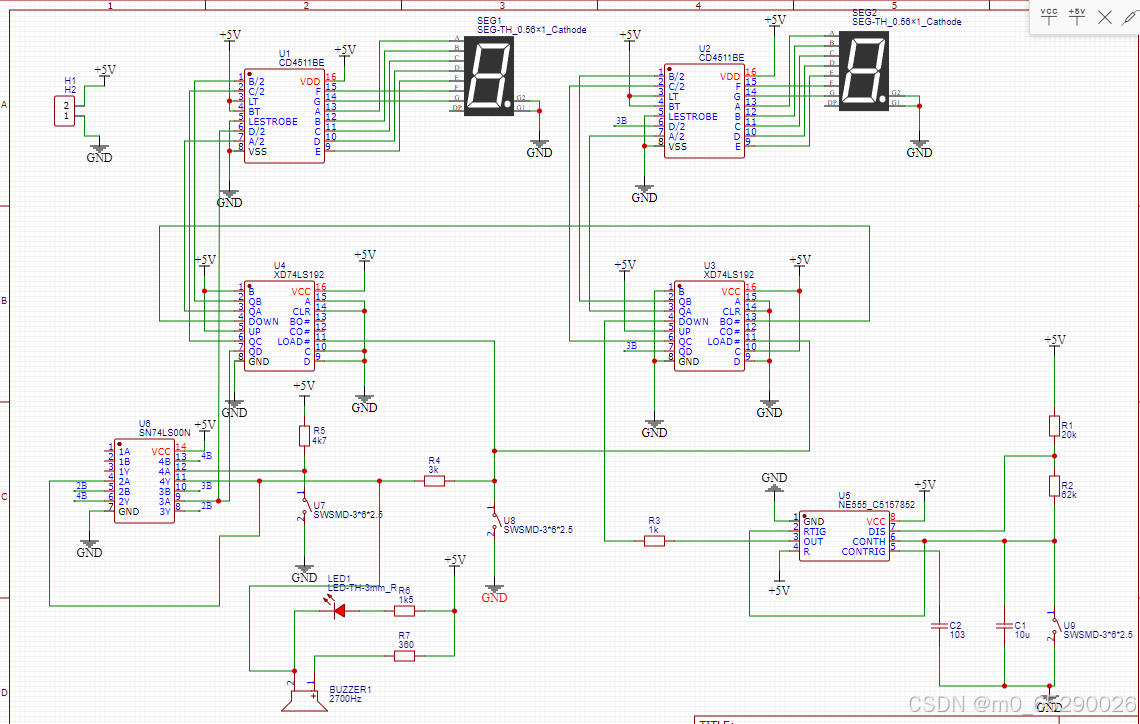

六、原理图
