eNSP使用方法之基本案例1-实现设备R1配置设备R2

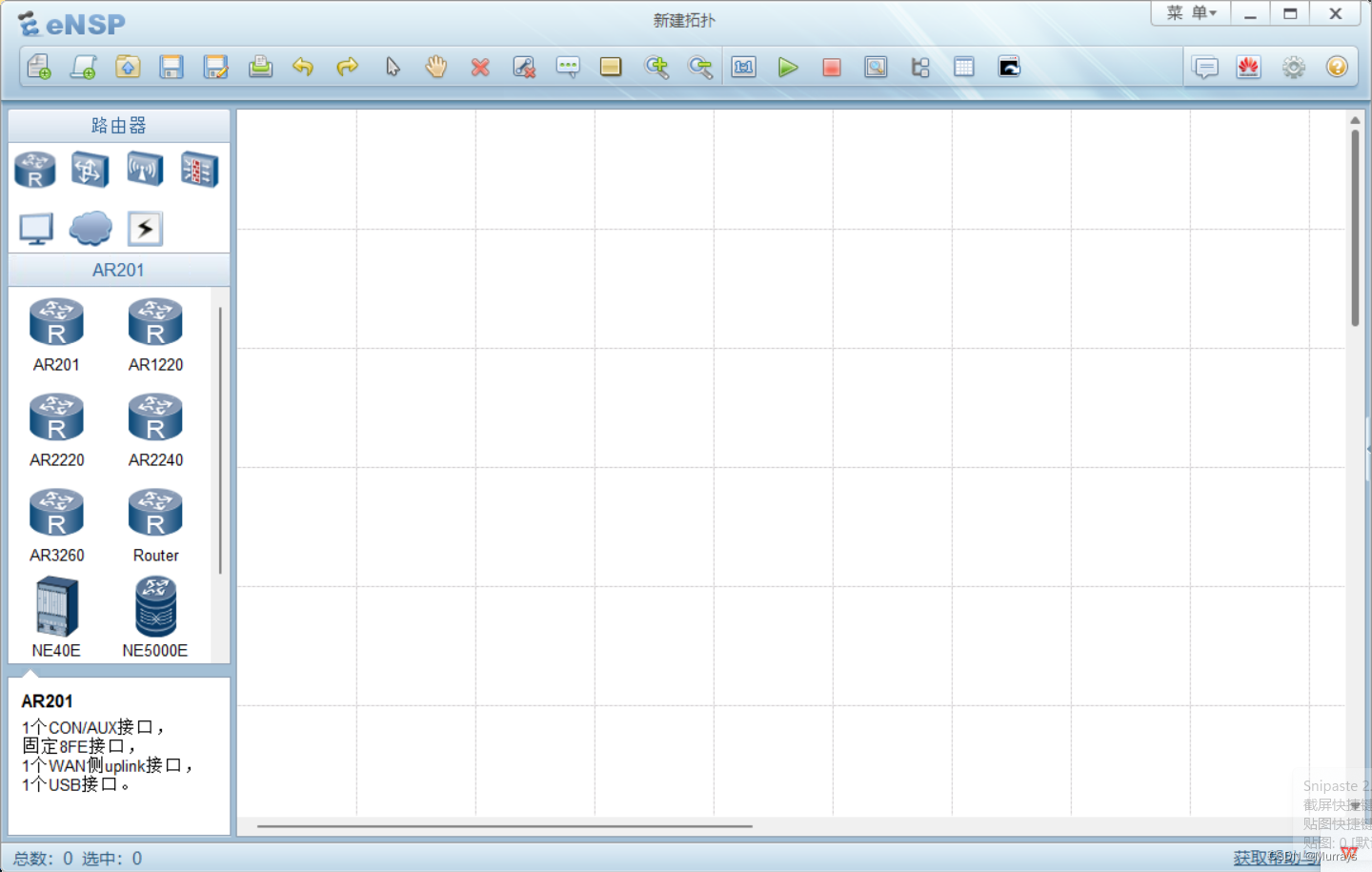

1-打开eNSP界面，新建拓扑，如图所示

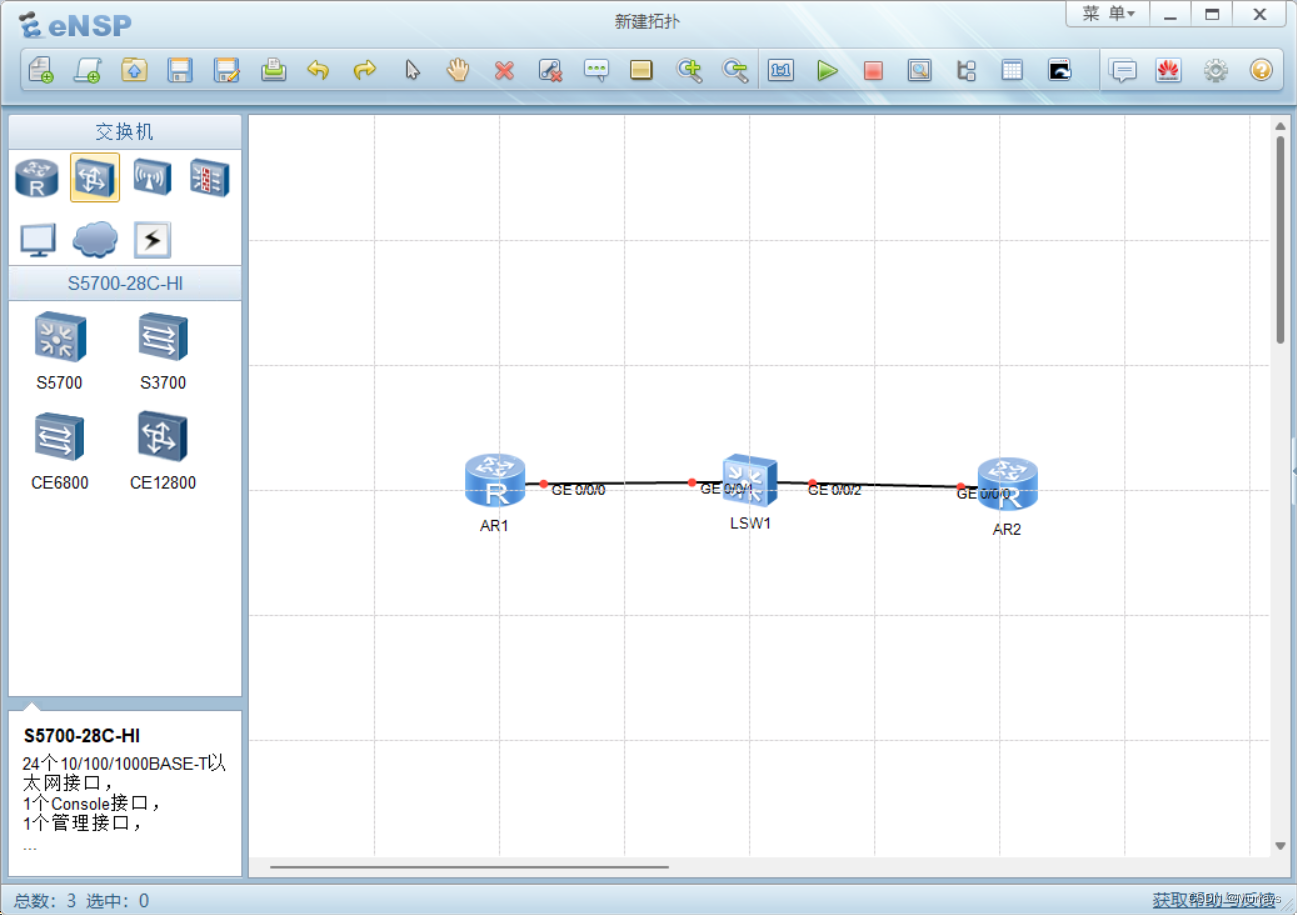

2-选择两台路由器AR2220，选择一台交换机 S5700，如图所示：

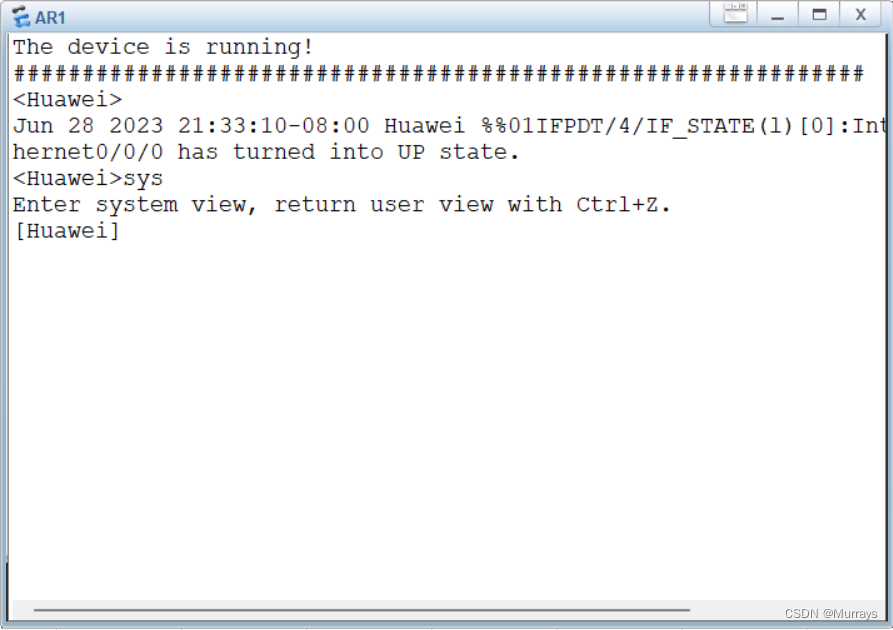

3-启动设备之后，进入AR1的配置界面，输入sys，系统会自动补全system viev命令，默认进入视图窗口，如下所示

4-对路由器重新命名输入sysname R1，表示将路由器1重新命名为R1，如图所示：

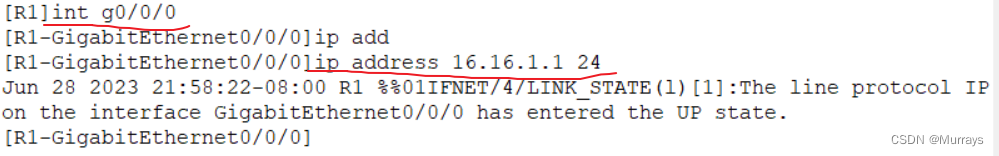

5-进入端口GE0/0/0配置-配置IP值，具体语句如图所示，其中int，g，add均为命令语句的前缀，系统会自动识别补全，以下不再赘述

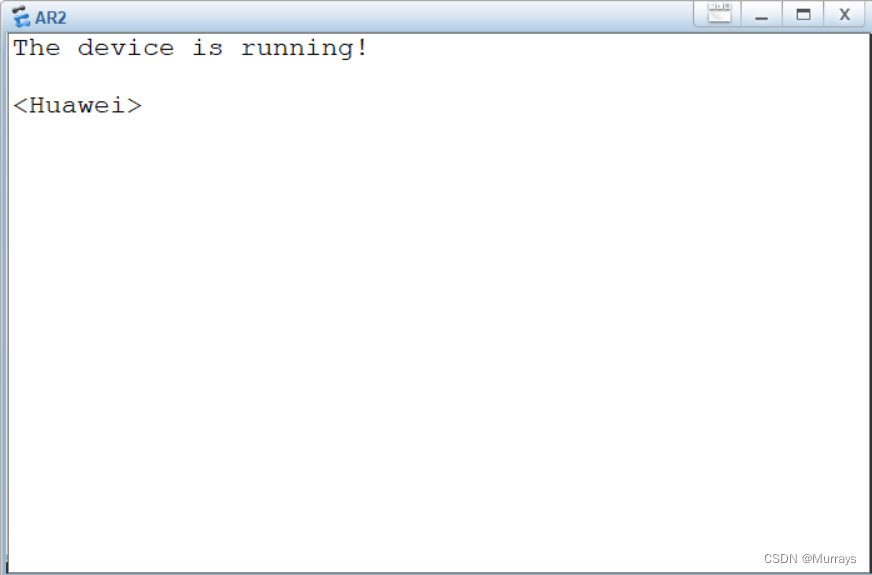

6- 配置R2-打开R2的配置命令界面

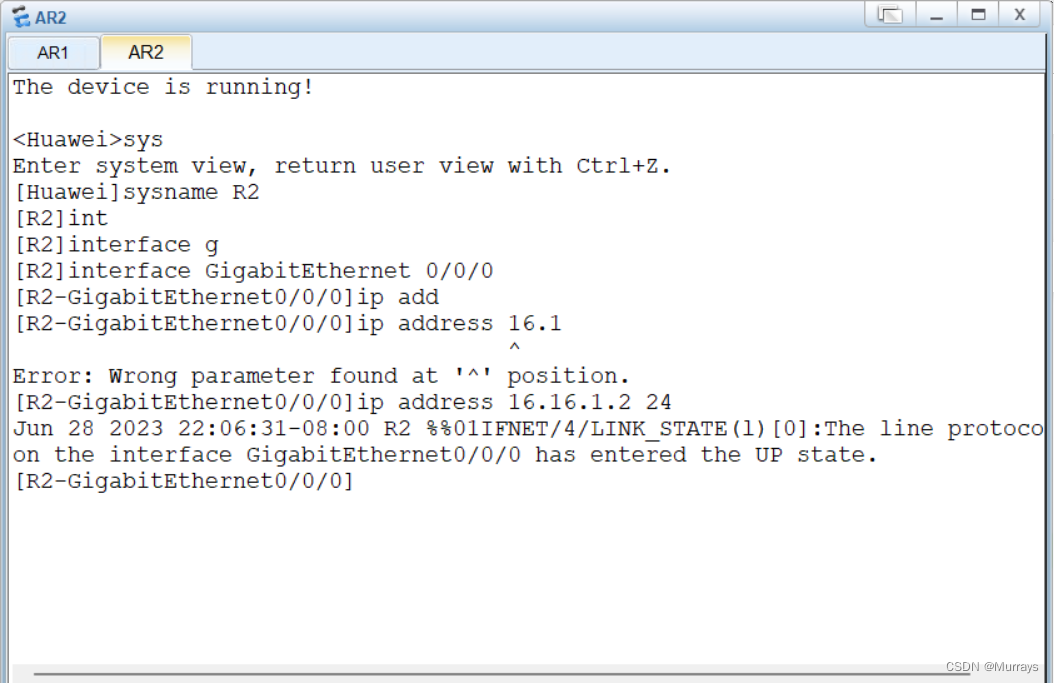

 7-进入视图界面-对路由器2的重新命名-配置接口，与R1的配置过程相同

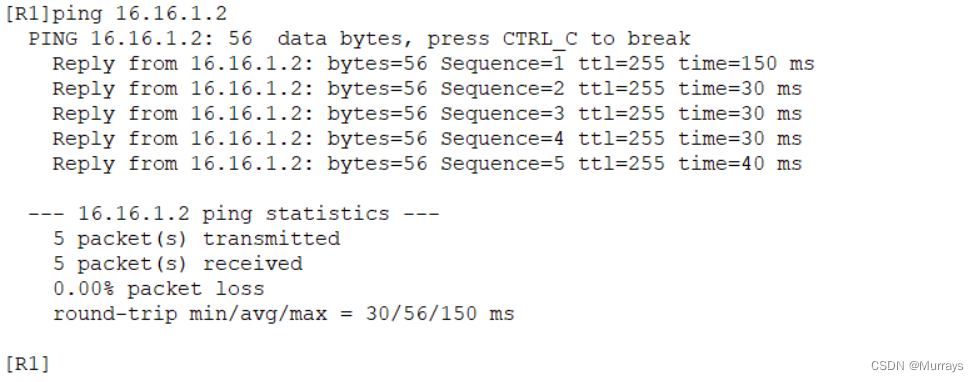

8-在R1命令窗口使用ping指令，如下显示可以连接成功

 9-实现使用R1去修改R2的设备的一些配置，在R1界面下使用telnet，需要在R2界面设值R1设备修改R1的登陆密码和等级顺序，在R2界面下执行如下命令

首先退出接口配置：[R2-GigabitEthernet0/0/0]quit

进入配置用户设置

设置配置用户的密码

 设置配置用户的等级

 退出此项配置

打开telnet服务

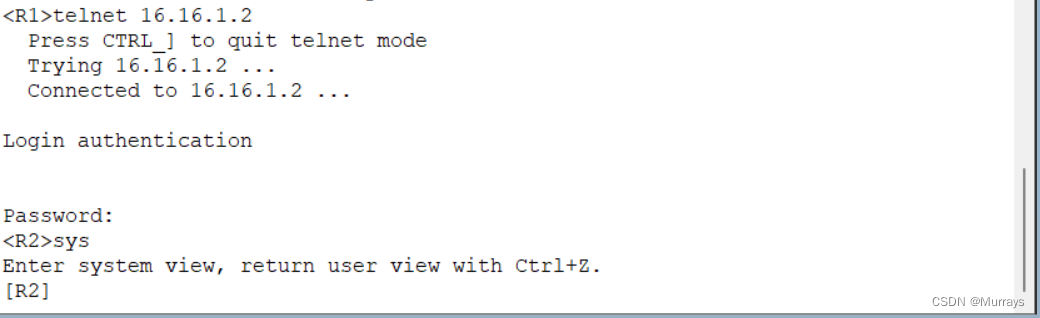

 10-在R1命令界面完成以下命令，记得关闭视图（可选择ctrl+z退出）退出之后会显示尖括号<R1>，然后输入telnet加上将要想要去配置的设备的ip地址，此处即为输入R2的ip地址，接下来会显示让你输入密码（此处输入刚刚设置的密码）密码不会显示，使用system view（下图简写为sys）命令进入R2的视图，如下即实现了使用R1设备远程配置R2。
