基于MATLAB App Designer开发的交互式夫琅禾费衍射仿真工具，支持实时参数调节与多视图可视化。

主要功能

• 四种衍射模式:
  • 🟦 矩形孔衍射（宽/高独立调节）
  • ⚪ 圆孔衍射（直径调节）
  • ░ 单缝衍射（缝宽调节）
  • ░░ 双缝衍射（缝宽/间距调节）
• 动态参数控制:
  • 🌈 波长调节（300-800nm连续可调）
  • 📏 衍射距离（0-1000mm）
  • 🎚️ 孔径尺寸（0.001-8mm）
  • 🎯 孔径中心位置调节（X/Y方向）
• 可视化功能:
  • 2D强度分布图（灰度映射）（点击3D即可切换到2D）
  • 3D强度曲面图（Jet色彩映射）
  • 实时坐标系同步更新

快速入门

环境要求

• MATLAB R2020b 或更新版本
• 必需工具箱：
  • MATLAB App Designer
  • Image Processing Toolbox（用于图像显示）

安装步骤

1. 克隆仓库或下载.mlapp文件：

   git clone https://github.com/littleboy1218/Fraunhofer-diffraction.git


2. 启动MATLAB并导航至项目目录

运行应用程序

• 方法1：直接运行（推荐）

   >> appdesigner('main.mlapp');  % 在编辑器中打开


• 方法2：编译运行（需安装MATLAB Compiler）

   >> app = mian.malpp;
   >> app.run();  % 直接启动独立应用


界面操作指南

面板区域	功能说明
🔧 参数调节区（左）	- 下拉菜单选择孔径类型 - 旋钮/滑块调节参数

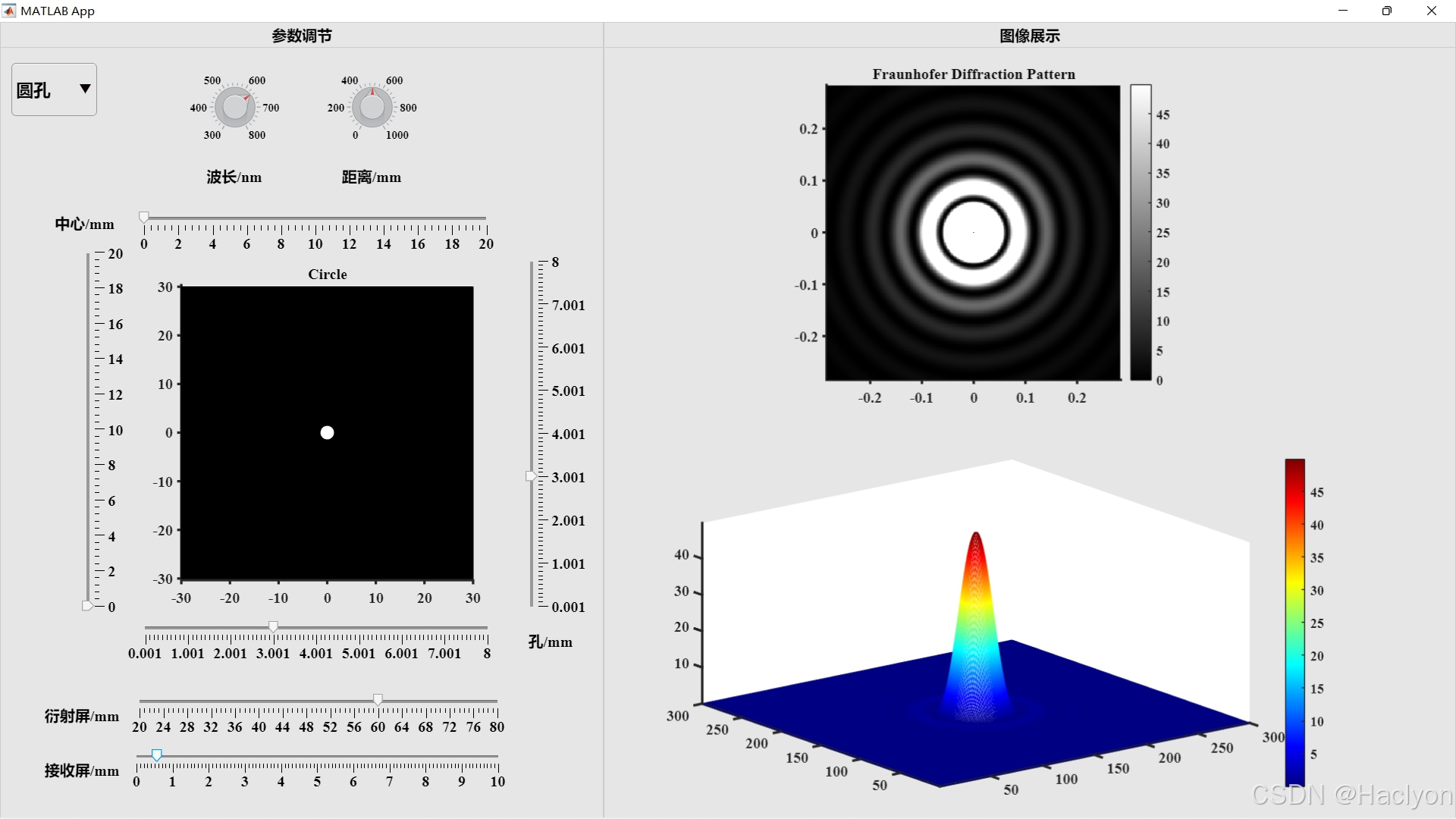

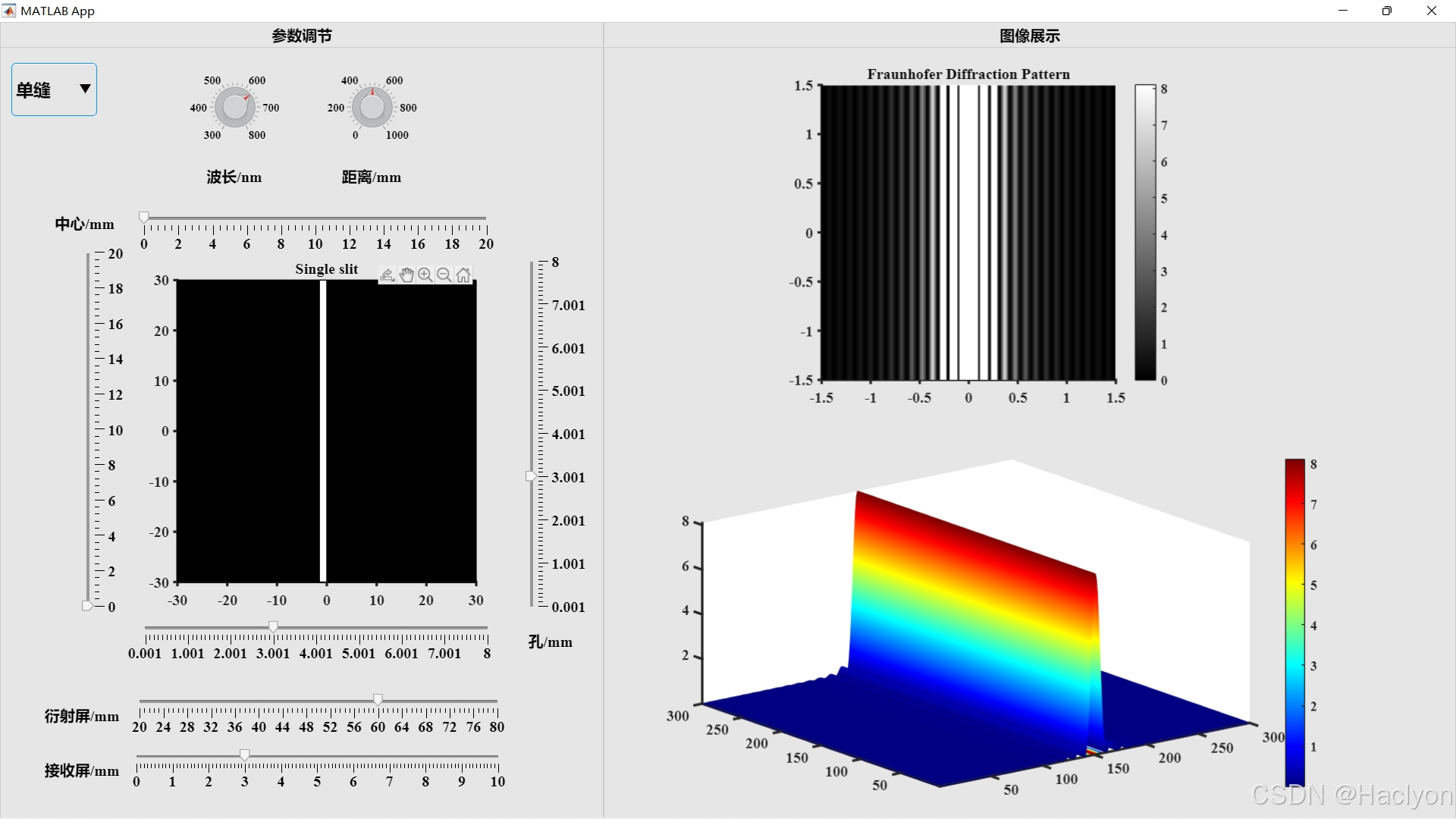

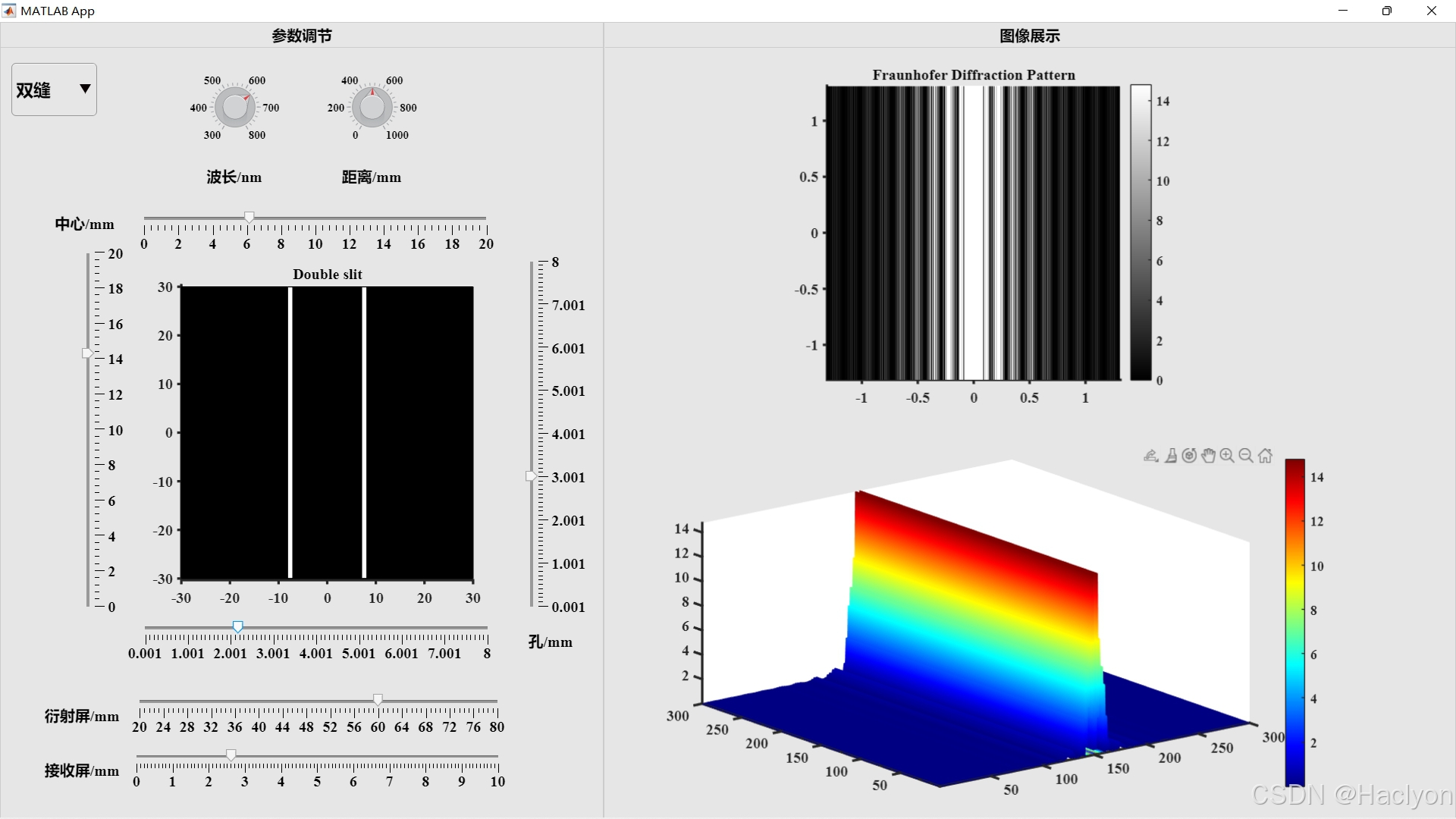

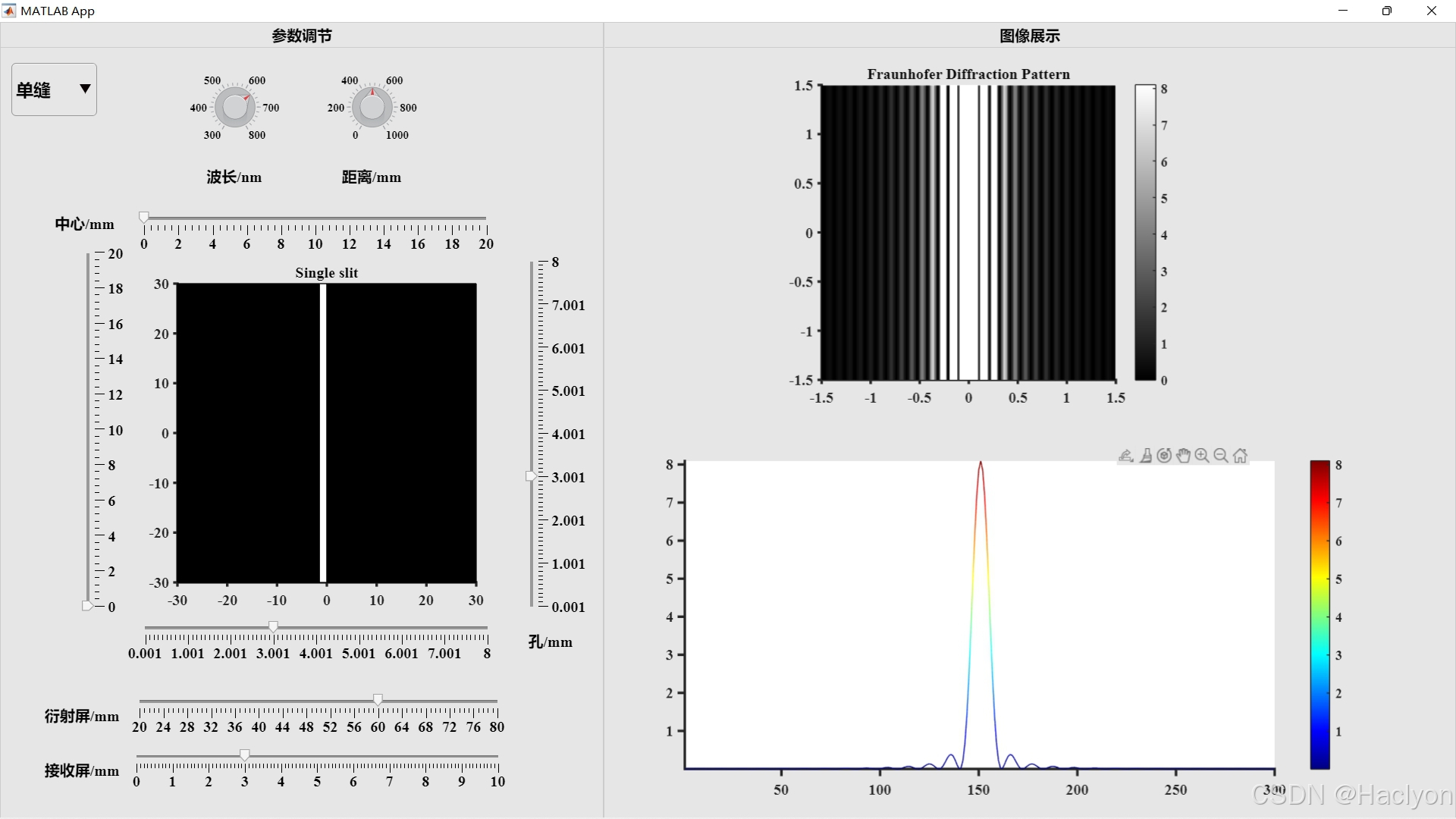

📊 显示区（右）	- 上：衍射图案二维显示 - 下：三维强度分布

典型操作流程：

1. 通过下拉菜单选择孔径类型
2. 使用中央旋钮调节波长（635nm对应红光）(双击调节）
3. 拖动右侧滑块调整孔径尺寸(双击调节）
4. 观察衍射图案的实时变化
5. 点击3D视图进行视角旋转（支持鼠标拖拽）

项目结构

Fraunhofer-Diffraction-Simulator/
├── Rectangular_5.mlapp       # 主应用程序文件
├── Resources/                # 图标资源
│   ├── aperture_icons/       # 孔径类型图标
│   └── preview_images/       # 示例图像
├── Documentation/            # 理论文档
│   ├── Fraunhofer_Theory.pdf # 衍射理论
│   └── User_Manual.pdf       # 详细使用手册
└── LICENSE                   # MIT许可证文件

开发扩展

核心算法

% 夫琅禾费衍射计算核心（部分代码）
function Fraunhofer(app)
    N = 300; % 固定采样点数
    lambda = app.Wave.Value*1e-6; % 单位转换(mm→m)

    % 生成坐标网格
    [X,Y] = meshgrid(linspace(-app.wide2/2, app.wide2/2, N));

    % 不同孔径类型的衍射计算
    switch app.flag
        case 1 % 矩形孔
            I = (sinc(app.Delta_x*X/(lambda*app.d)).^2) .* ...
                (sinc(app.Delta_y*Y/(lambda*app.d)).^2);
        case 2 % 单缝
            % ...（类似计算）...
    end

    % 归一化显示
    imagesc(app.UIAxes2, I/max(I(:)));
end

扩展建议

1. 新增孔径类型：

   • 修改DropDown.Items属性添加新选项
   • 在DropDownValueChanged回调中补充计算逻辑

2. 添加数据导出：

   % 在右侧面板添加按钮回调函数
   function exportButtonPushed(app, event)
       imwrite(getframe(app.UIAxes2).cdata, 'diffraction_pattern.png');
   end


常见问题

❓ 无法启动应用程序
✅ 确认：

• 使用支持App Designer的MATLAB版本
• Image Processing Toolbox已安装
• 文件路径不含中文或特殊字符

❓ 3D视图显示异常
✅ 尝试：

app.UIAxes3.View = [30, 30];  % 重置视角
axis(app.UIAxes3, 'equal');   % 修复比例失真

贡献指南

欢迎通过以下方式参与改进：

1. 提交Issue报告问题或建议
2. Fork仓库并创建Pull Request
3. 完善文档或添加测试案例

源代码

🌐 GitHub

---

📜 许可证
本项目采用 MIT License，允许自由使用、修改和分发，请保留原始版权声明。
