第三章 存储器层次结构

存储器的基本概念

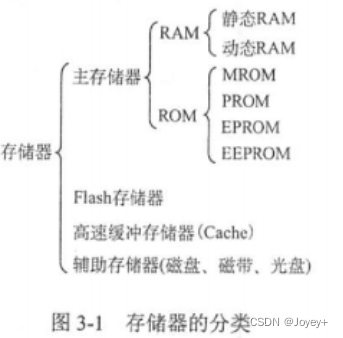

存储器的分类

按存储介质分类

半导体存储器

• 随机存储器
• 只读存储器
  磁盘表面存储器
• 磁盘
• 磁带

磁芯存储器：磁芯存储器由各种磁芯制成，目前已被半导体存储器多取代，其实质是用导线外套磁环组成，控制电流的两种流向，形成两种磁场以便记录信息

光盘存储器：也叫光存储器，一般指光盘

按存取方式分类

随机存取存储器：随机存储器(Random Acess Memory,RAM)，在随机存取存储器中存取信息，存取时间和存储位置没有关系，其优点是读写方便，使用灵活；缺点是断点信息丢失

只读存储器：只读存储器额内容只能随机读出而不能写入，并且其内容断电之后仍可保留，所以一般把固定的、不变的的程序存放在这里。只读存储器ROM与随机存取存储器RAM一起构成了主存

• 掩模型只读存储器MROM
• 可编程只读存储器PROM
• 可擦出可编程只读存储器EPROM
• 电可擦除可编程只读存储器EEPROM
• 快擦除读写存储器(Flash Memory)

串行访问存储器：串行访问存储器对存储单元进行读/写操作时，需要按照物理位置的先后顺序依次访问

• 顺序存取存储器（磁带）
• 直接存取存储器（磁盘）：磁盘是属于半串行的，因为在磁盘寻找数据时，先要寻道，这个寻道是直接找磁道，不需要顺序寻找，所以寻道属于随机访问，寻道之后需要在磁道旋转，顺序寻找需要的信息，因此又是串行访问

按在计算机中的作用分类

• 主存储器（主存）
• 辅助存储器（辅存）
• 缓冲存储器


存储器的性能指标

存储器主要有三个性能指标： 存储容量、单位成本和存储速度。 一般来说，速度越高，价格就越高；容量越大，价格就越低，且容量越大，速度必定越低。理想存储器：大容量、高速度、低价格

存储容量=存储字数*字长。存储字数表示存储器的地址空间大小，即存储器的存储单位数目，字长即存储成本，表示依次存取操作的数据量

单位成本： 每位价格=总成本/容量

存储速度： 数据传输率=数据的宽度/存储周期。存储周期又称为读写周期或访问周期，指连续两次独立地访问存储器操作之间所需的最小时间间隔

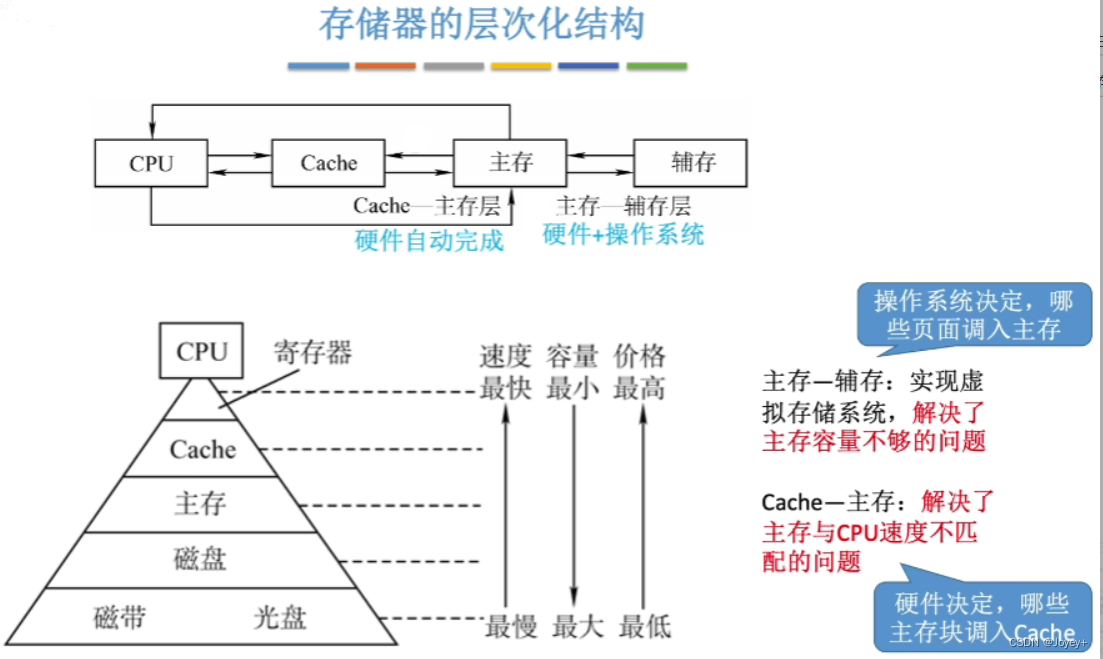

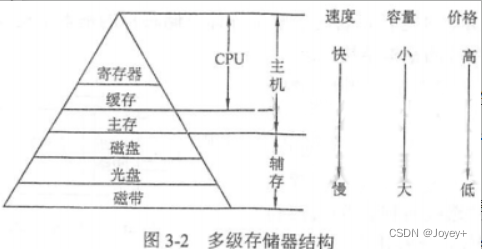

存储器的层次结构

寄存器是有限存储容量的高速存储部件，可用来暂存指令、数据等，通常都是制作在CPU芯片内，寄存器中的数直接在CPU内部参与运算，CPU内可以有十几或几十个寄存器，它们速度最快、价格最贵、容量最小

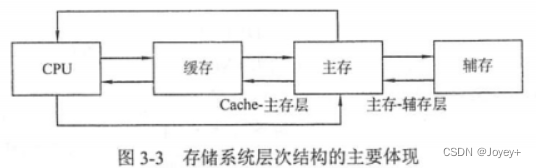

存储系统的层次结构主要体现在缓存-主存和主存-辅存这两个存储层次上

• 缓存-主存层次主要解决CPU和主存速度不匹配的问题。主存和缓存之间的数据是由硬件自动完成的，对程序员是透明的
• 主存-辅存层次主要解决存储系统的容量问题。主存和辅存之间的数据交换是由硬件和操作系统共同完成的

半导体随机存储器

半导体随机存储器的基本概念

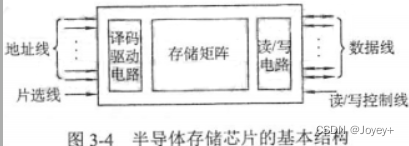

半导体存储芯片的基本结构

半导体存储芯片主要由存储矩阵、译码驱动电路和读/写电路组成。地址线是单向的，数据线是双向的，剩下的属于控制线，控制线有读/写控制线和片选线两种。读/写控制线用来进行读/写操作，片选线用来选择存储芯片，由于一般半导体都是由很多的芯片组成的，因此需要片选信号来选择要读或写哪一个芯片

半导体存储芯片的译码驱动方式

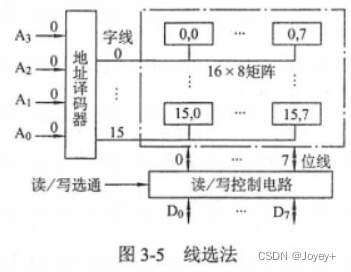

线选法

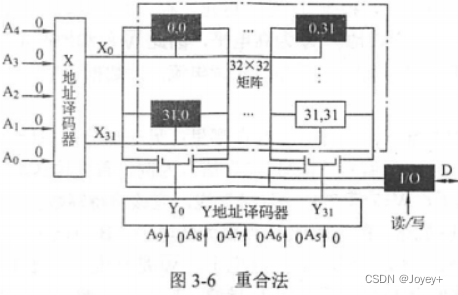

重合法

SRAM存储器

保持存储信息

SRAM主要使用六管静态MOS存储单元电路，利用触发器（即能够存储一位信号的基本单元电路）来保存信息。规定：T1通，T2止，存“0”；T1止，T2通，存“1”

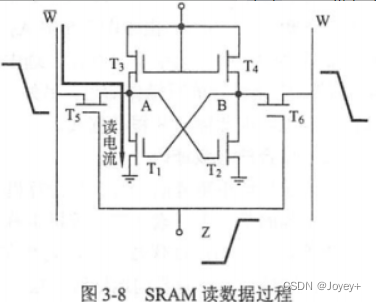

读数据

写数据

写数据肯定要分为两部分:一部分是写在哪里;另一部分是写什么。此时，不但需要传输地址信号，还需要传输数据信号。以写“1”信号为例，首先传送地址，Z线变成高电平，此时，T5和T6,就导通了，W是读“1”写“1”线，应该将待写数据“1”送到W线，W线就变成低电平。由于T6是导通的，因此B点就为低电平，B点低电平使得Tr低电平，使T截止;由于w没有数据送入，因此一直是高电平。w是高电平，且T5导通，就使得A点是高电平，A点高电平就使得T2高电平，使T2导通。T1止、T2通，就将“1”存进去了。

DRAM存储器

保持存储信息

常见的DRAM的基本存储电路分为多管型和单管型，它们共同特点是遵循电容存储电荷的原理

存储电荷的原理。电容上有电荷表示存“1”;电容上无电荷表示存“0”。由于电容上的电荷基本只能维持1~2ms，因此即使电源不掉电，信息也会自动消失。因此，在电荷消失之前必须对其恢复，该过程被称为刷新或再生。由于z线初始状态为低电平，因此T为低电平，即T截止。存储信息和读/写线路隔离了，即信息保持了。

读数据

仍然先送地址，此时Z线为高电平，T导通。怎么判断读出的是“O”还是“1”﹖如果存储的是“1”信号，则表示电容有电荷，有电荷应该会产生电流。因此，如果W线有电流读出，则说明读出的是“1”信号;如果没有电流，则说明读出的是“0”信号。

写数据

假设此时存储信号“0”，需要写入“1”。首先送地址，Z线为高电平,T导通，然后送数据。那么，W应该是高电平写“1”，还是低电平写“1”?那就只能用代入法试试了。假设传送数据给W之后，W为高电平，说明A点就是高电平，而此时C存储信号“0”，也就是没有电荷，A点和C形成电势差，即可以给C充电，有电C就存储了“1”。因此，当存储信号“0”时，W为高电平写“1”，W为低电平写“0”。

读周期是指对芯片两次连续读操作的最小时间间隔，读时间表示进行一次存储器读操作的时间，显然读时间小于读周期。
写周期是指对芯片两次连续写操作的最小时间间隔 ; 写时间表示进行一次存储器写操作的时间，显然写时间小于写周期。

DRAM存储器的刷新

电容中存储的电荷不能永久保留，随时间的消逝会消失，默认每个基本存储单元在每2ms内不需要刷新一次，否则电荷流式，进而导致存储信息出错，通常有3种刷新方式:集中剧新、分散剧新和异步刷新。

• 集中刷新:把刷新操作集中到一段时间内集中进行
• 分散刷新:把刷新操作分散进行，周期性地进行
• 异步刷新：有计划地刷新，时间分配十分合理

只读存储器ROM:通过对地址进行译码，选择某个单元进行读写

• 掩模型只读存储器MROM： MROM由芯片制造时写入内容，以后只能读而不能写入，其基本存储原理是以元件的“有/无”来表示该存储单元的信息("1"或“0”)
• 可编程只读存储器PROM： 用户可根据自己的需要来对其填入内容，属于一次性写入的存储器。部分的PROM在出厂时数据全为0，用户可以将其中的部分单元写入1，以实现对其“编程”的目的
• 可擦除可编程只读存储器EPROM： EPROM使用高压写入数据，当需要修改时，可使用紫外线将其内容擦除。
• 电可擦除可编程只读存储器EEPROM： 原理与EPROM一样，不但写入数据也是使用高压，而且擦除数据页使用了高压，既可以局部擦除，又可以全部擦除
• 快擦除读写存储器（Flash Memory）： 详见Flash存储器

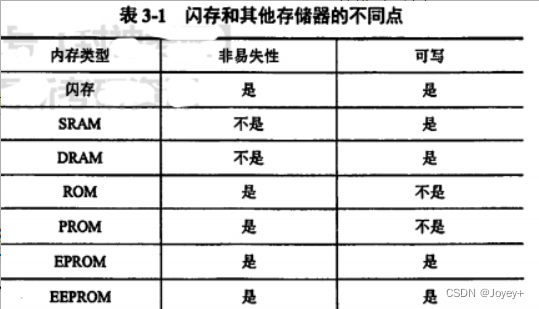

Flash存储器

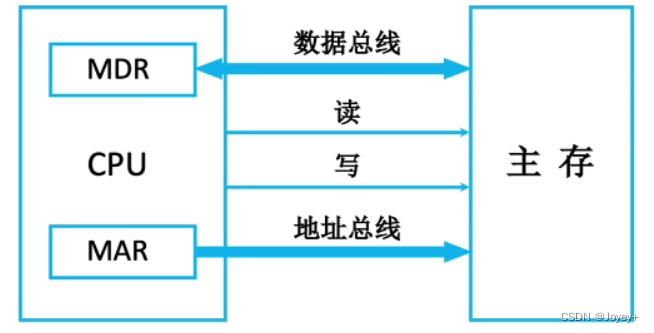

主存储器与CPU的连接

存储器容量扩充的概念

将若干个循序芯片连接在一起才能组成足够容量的存储器

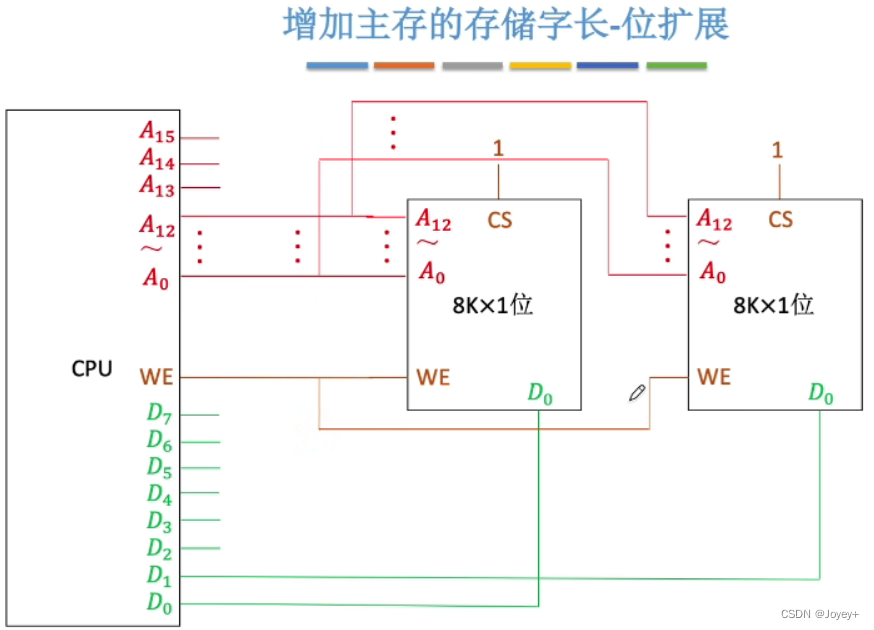

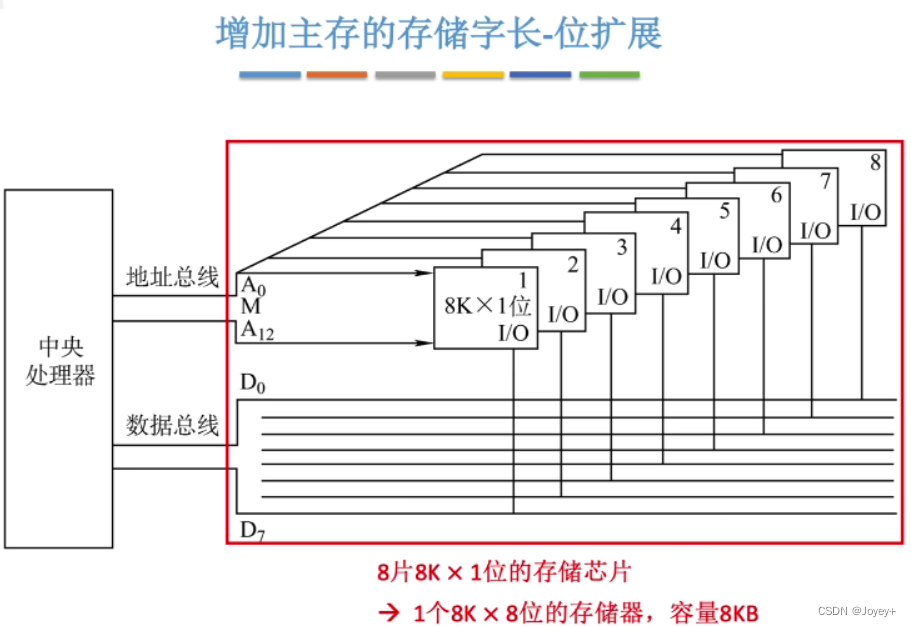

位扩充：增加存储器存储的字数，可更好利用CPU寻址能力；增加存储字长

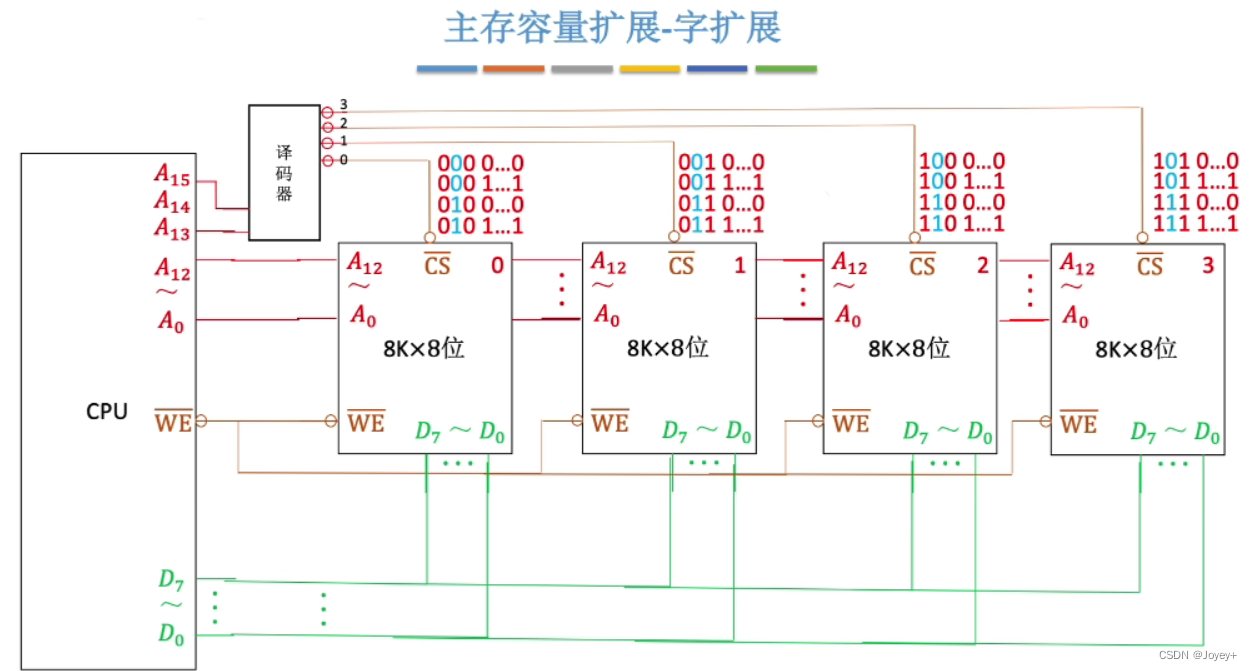

字扩充：使存储器字长变得更长，数据总线的传输能力；增加存储单元的个数

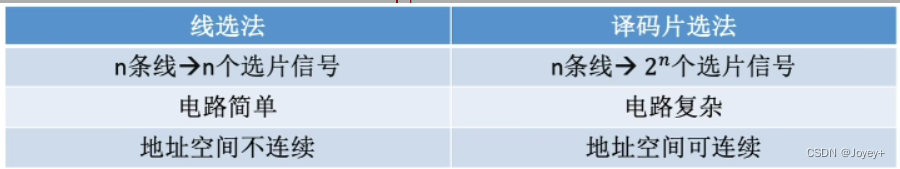

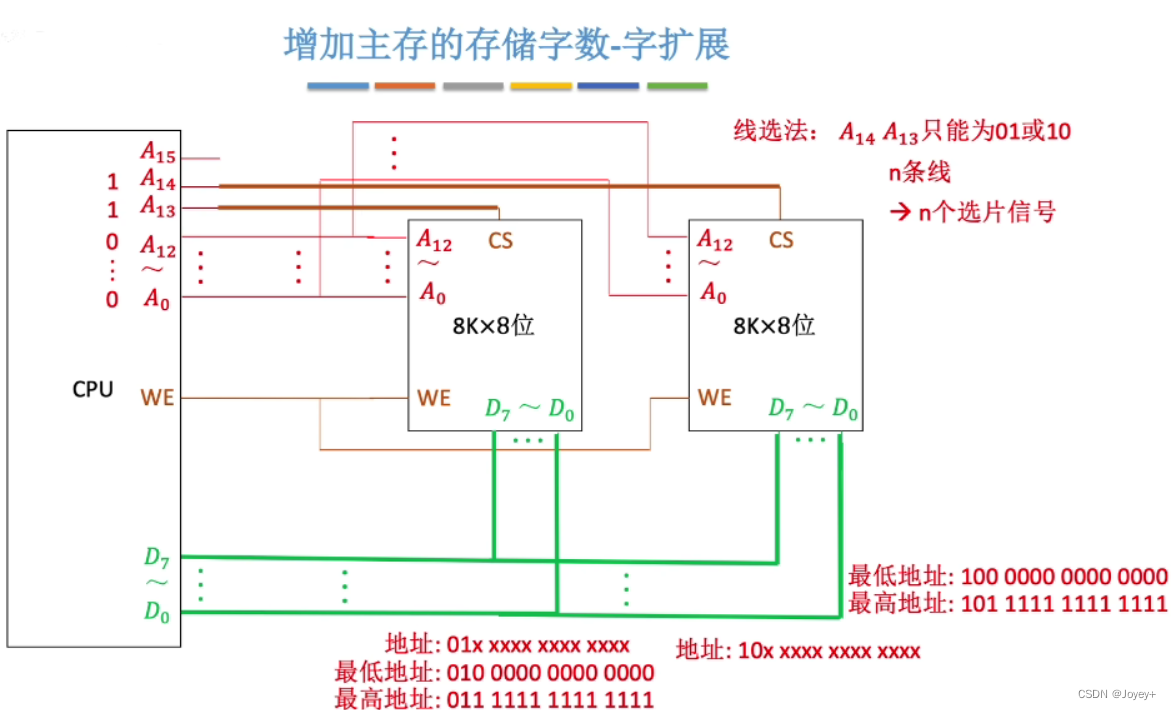

线选法（了解）

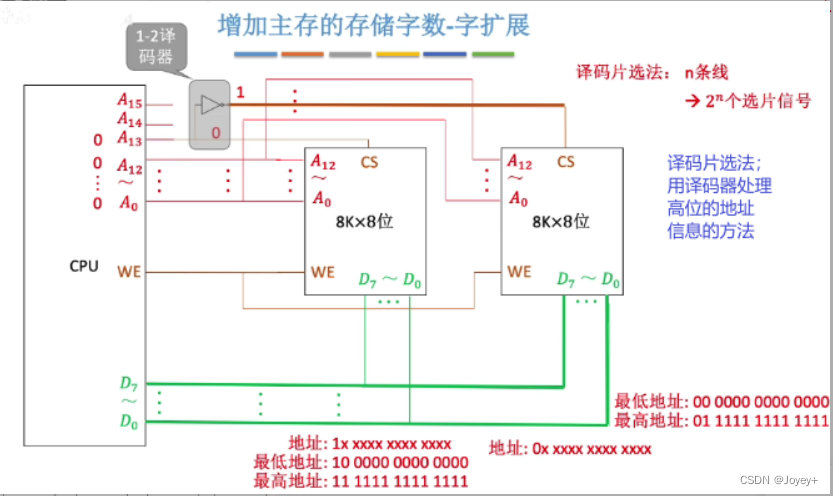

译码片选法（熟悉）

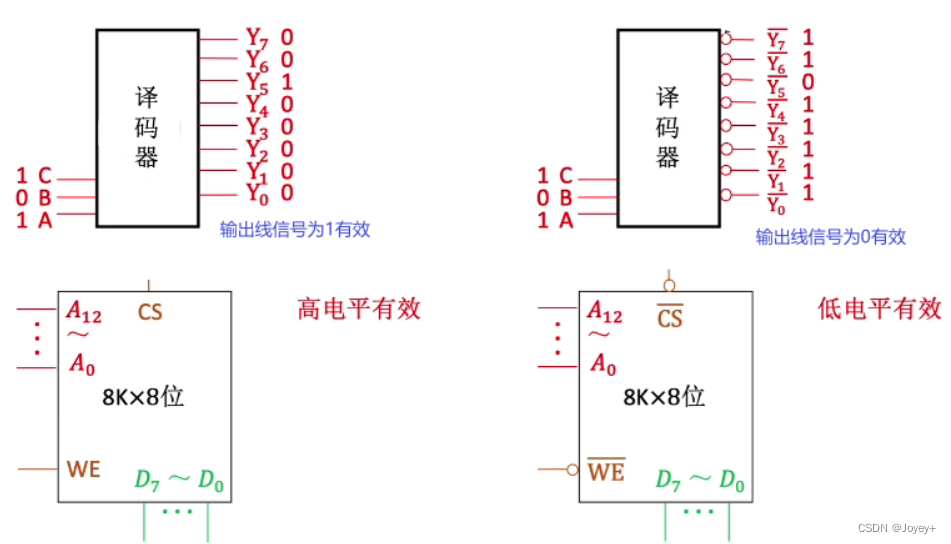

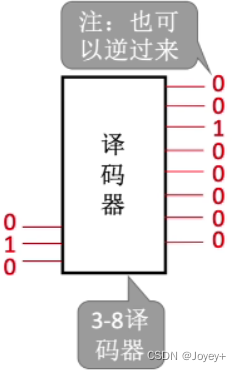

译码器的使用

前面3根线有8种不同情况，010表示第二根（从上到下）输出线

分析地址空间

地址输入线A13和A15控制着输出线，不需要管A14如何变化

字位扩充：既增加了存储单元的个数，又增加了存储字长

现在的计算机的一般结构

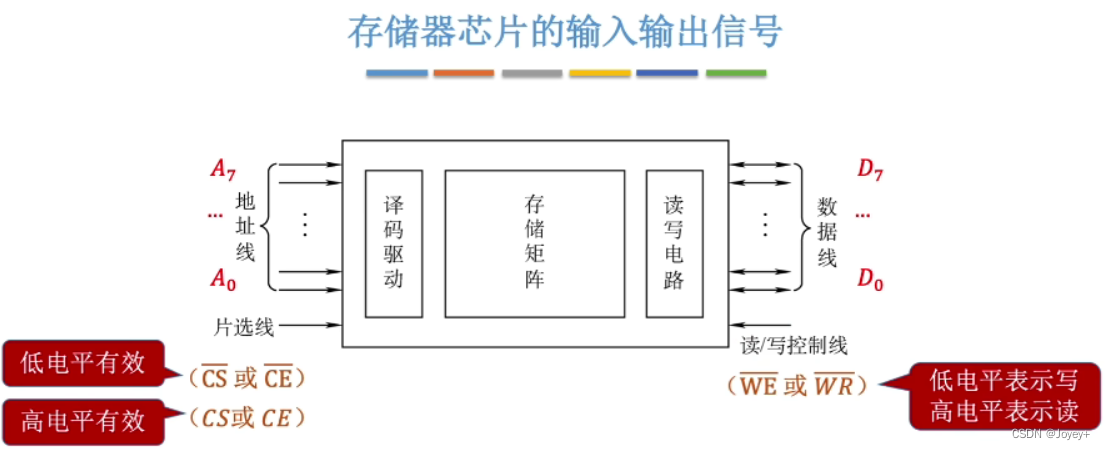

存储芯片的输入输出信号

双口RAM和多模块存储器

双口RAM

具有两组相互独立的地址线、数据线和读/写控制线，可以进行并行操作，是一种告诉工作的存储器

双端口存储器可以同时对同一区间、同一单元进行操作。另外，以防读一方写页不能同一区间、同一单元进行操作，否则将发生冲突

多模块存储器

要使单体多字系统能很好地发挥其与其的作用，前提是指令和数据在主存内必须连续存放。单体多字存储器把存储器的存储字字长增加n倍,以存放n个指令字或数据字，于是单体多字存储器的最大带宽比单体单字存储器的最大带宽提高n倍。因为程序使用指令字和数据字也存在一定的随机性，所以一次读取的n个字很有可能是最近不需要的，正常情况下不可能达到最大带宽。

单体多字存储器的缺点由于单体多字存储器必须是凑齐了n个数据字之后才能作为一个存储字一次写入存储器，因此需要先把属于一个存储字的n个数据字读到数据寄存器中等数据寄存器达到了一个存储字的长度，再将其写入存储器。

多体并行存储器

多体并行存储器就是采用多个模块组成的存储器,每个模块有着相同的容量和存取速度，各模块都有独立的地址寄存器、数据寄存器、地址译码器和读/写电路。每个模块都可以看作一个独立的存储器。

• 高位交叉编址的多体存储器: 每个模块内的体内地址顺序是连续的，又称为顺序存储，这种安排存储单元的顺序和进位很像。高位地址代表体号，低位地址来定位体内地址，可以在同一时间使得不同的请求源同时访问不同的体，进而实现个体 并行工作

• 高位交叉编址的优点: 非常有利于存储器的扩充，只需将存储单元的编号往后加即可。

• 高位交叉编址的缺点: 由于各个模块一个接一个地串行工作，因此存储器的带宽受到了限制

• 低位交叉编址的多体存储器: 由于程序存放在相邻的体中，因此又称为交叉存储。低位地址可用来表示体号，高位地址可用来定位体内地址。连续地址分布在相邻的不同模块内，而同一个模块的地址都是不连续的

总结:要特别注意高位交叉编址和低位交叉编址中并行的概念。高位交叉编址中的并行体现在不同的请求源并行地访问不同的体;低位交叉编址中的并行体现在同一请求源并行地访问不同的体。

高速缓冲存储器(Cache)

Cache的基本工作原理

Cache的背景

场景：与家人微信视频聊天，CPU首先从辅存中找到微信并启动它，将微信相关的内容放在内存中，调取视频聊天的代码，这个过程很漫长

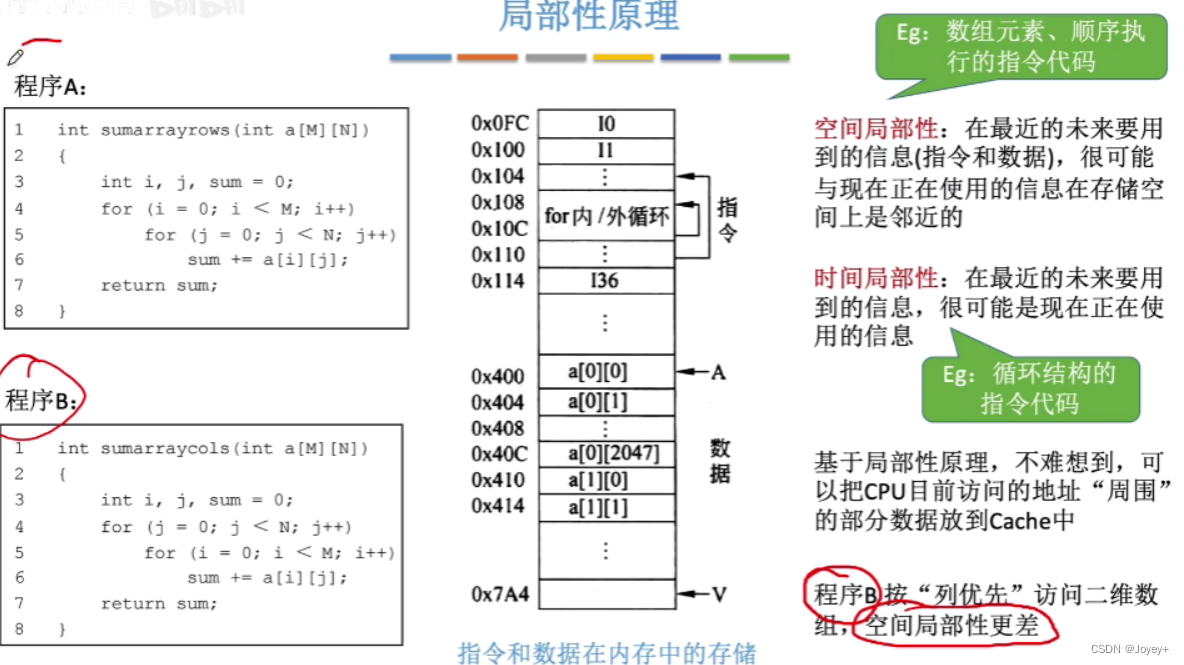

局部性原理

主存和Cache的编址

前提：若主存和Cache的映射，那么至少要保证主存中每块的大小应与Cache中每块的大小相同

主存:主存由一个个的字块组成，当然每个字块包含N个字。主存地址应该分为两部分：一部分用来寻找某个字块；另一部分用来寻找该字块中的字或字节

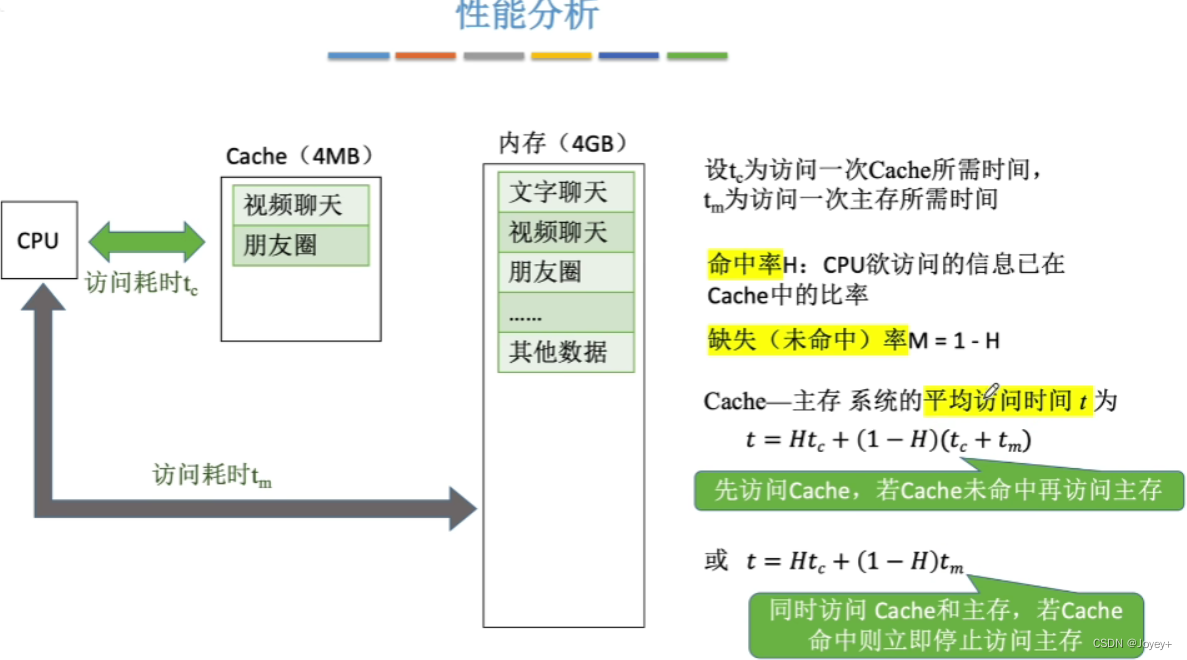

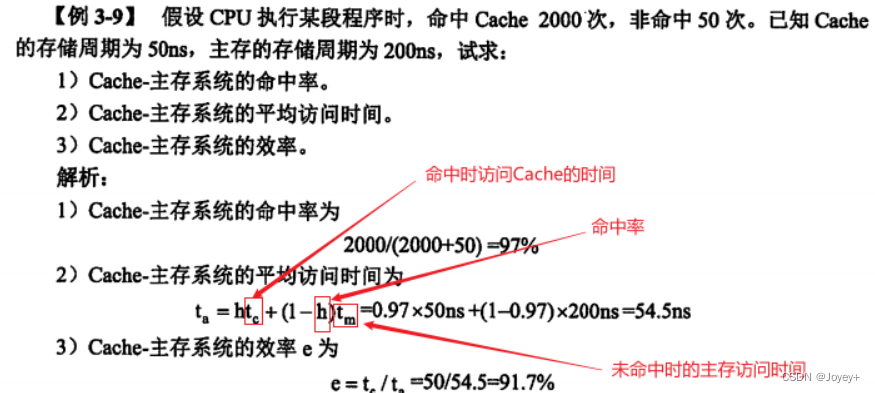

Cache的性能分析

• 命中率的概念：CPU要访问的信息在Cache中的比例
• Cache-主存系统效率的概念：命中时访问Cache的时间/Cache-主存系统的平均访问时间

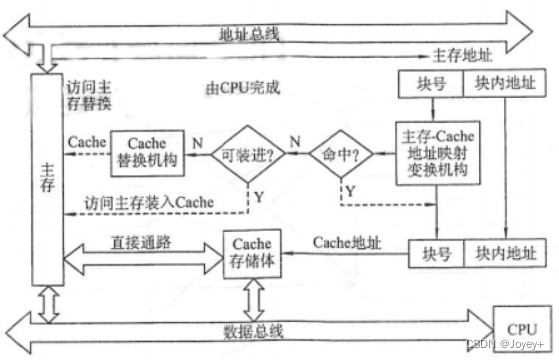

Cache的基本结构

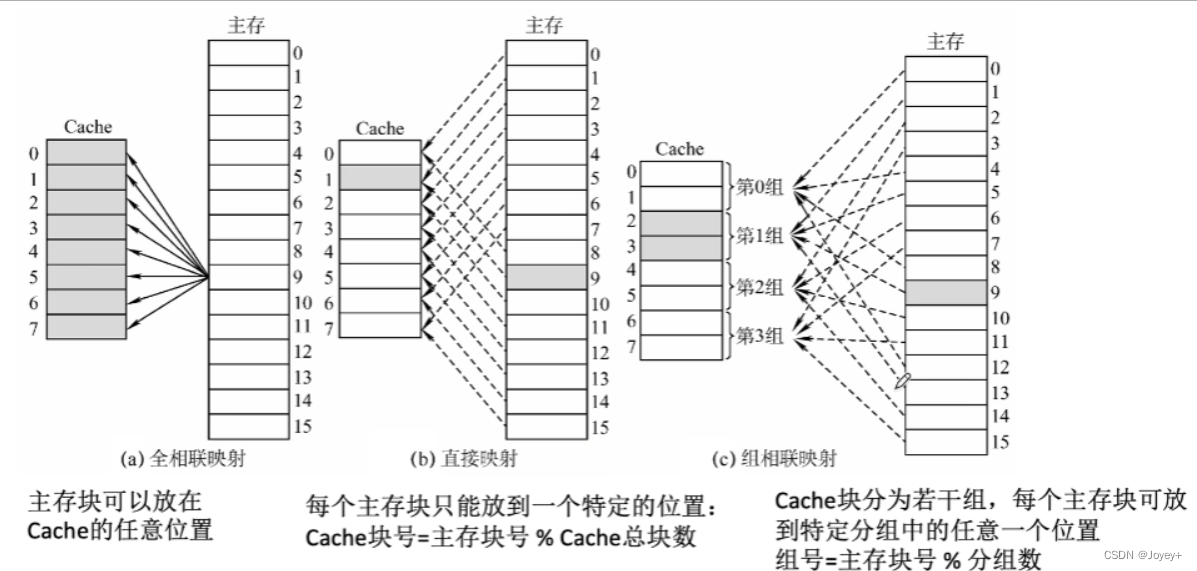

Cache和主存之间的映射方式：针对如何区分Cache与主存的数据块对应关系

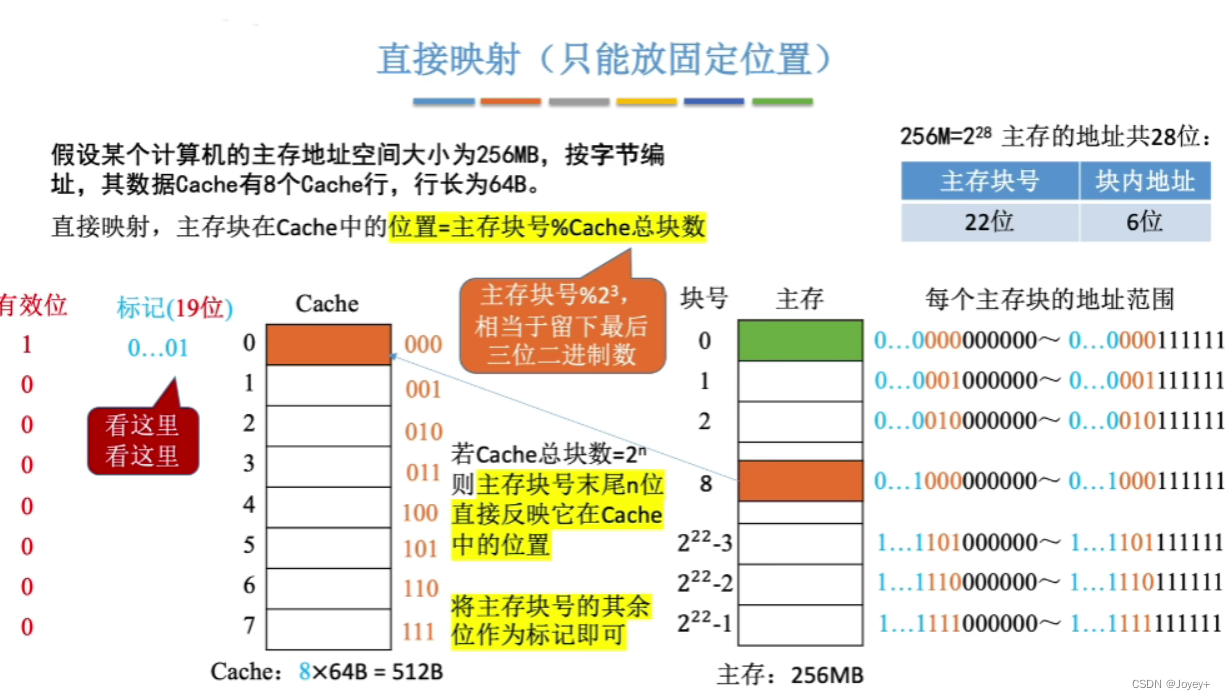

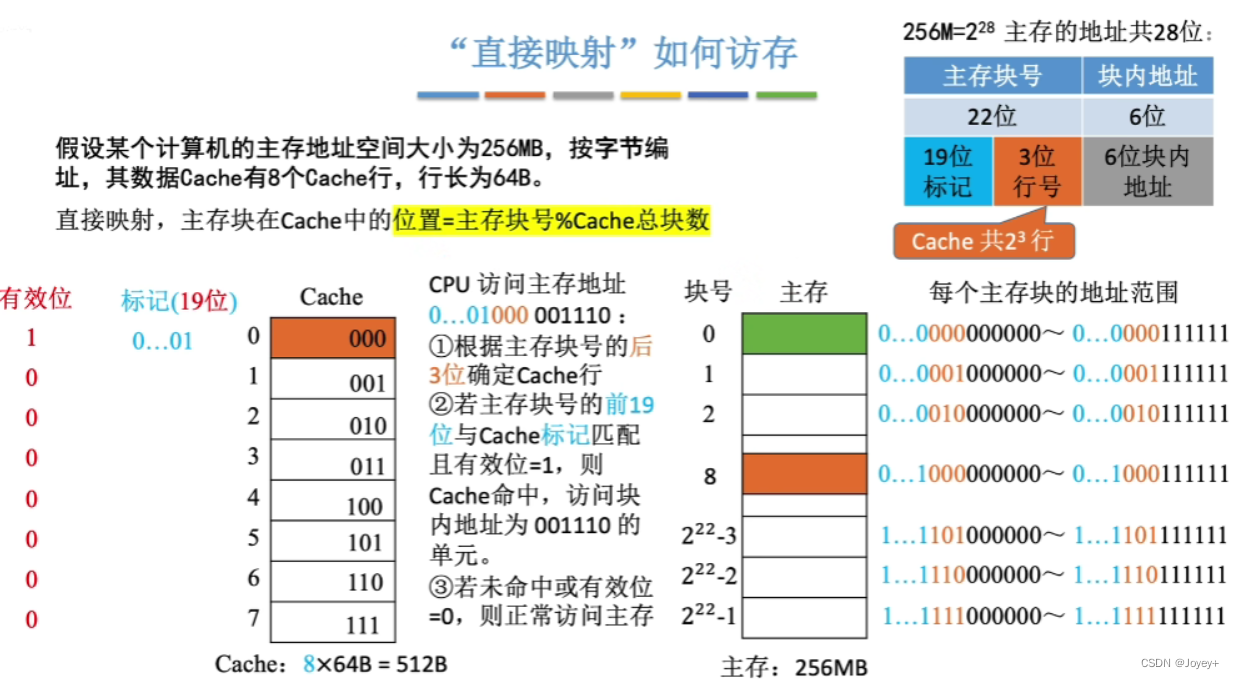

直接映射

优点：实现简单。只需要利用主存地址的某些位直接判断，即可确定所需字块是否在Cache中

缺点：
（1）不够灵活。因为每个主存块只能固定地对应某个Cache块，即使Cache内还空着许多位置也不能占用，所以导致Cache的存储空间得不到充分利用。
（2）冲突概率高(抖动)。抖动就是某个块频繁地进行交换，例如，生活场景助解提到的3号位置，13、23、33、43等都要坐在3号位置，如果某个时刻都是个位数为3的同学上来,则需要不断地换人。

应用场合：适合大容量Cache

全联映射

优点
（1）由于全相联映射匀速主存的每一字块映射到Cache中任何一个字块，因此Cache的命中率可以提高全相联映射就是有位置就可以坐，减小了块的冲突率，进而提高了Cache的利用率
（2）全相联映射就是有位置就可以坐，减小了块的冲突率，进而提高了Cache的利用率

缺点：tag的位数增加了，访问Cache时主存字块标记需要和Cache的全部“标记”进行比较，才能判断所访问主存地址的内容是否已在Cache内。这种比较通常采用“按内容寻址”的相联存储器来完成

应用场合：使用于小容量的Cache

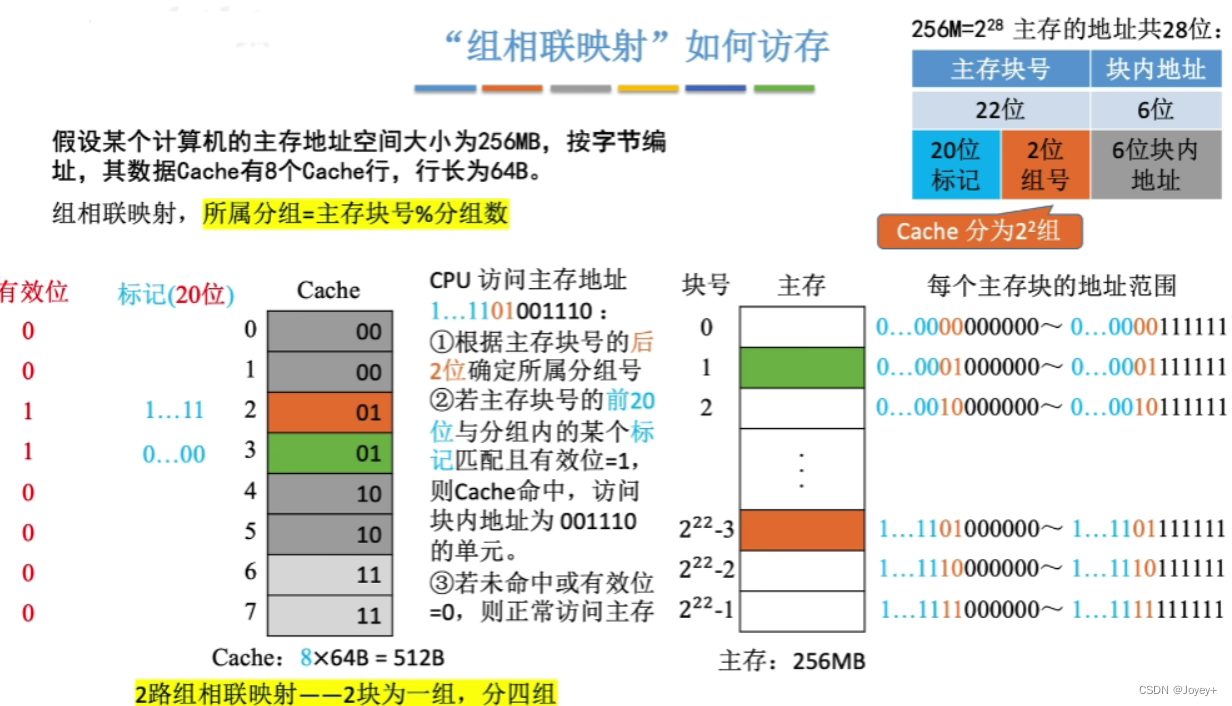

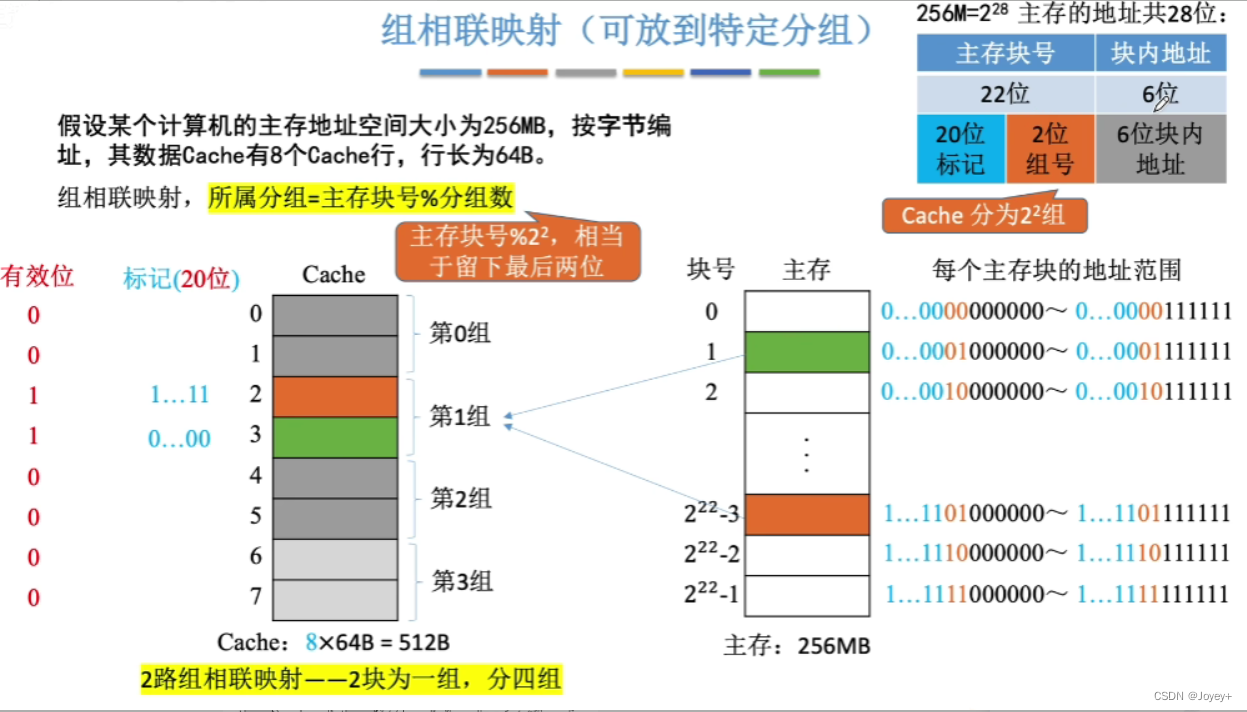

组相联映射
主存块可以放到特定分组中的任意位置，所属组号=主存块号%总组数

主存地址结构：标记（主存块号前几位）+组号（主存块号末几位）块内地址

优点:另外两种方式的这种，综合效果较好
术语:n路组相联映射——每n个Cache行为一组

Cache中主存块的替换算法：针对Cache很小，主存很大。如果Cache满了怎么办的情况

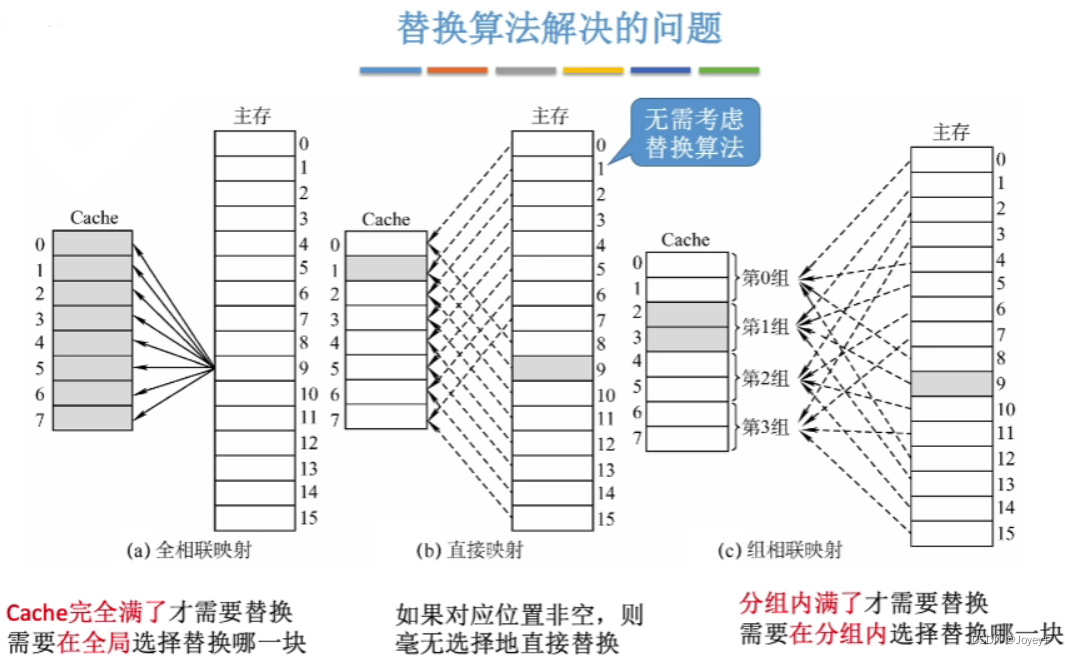

替换算法解决的问题

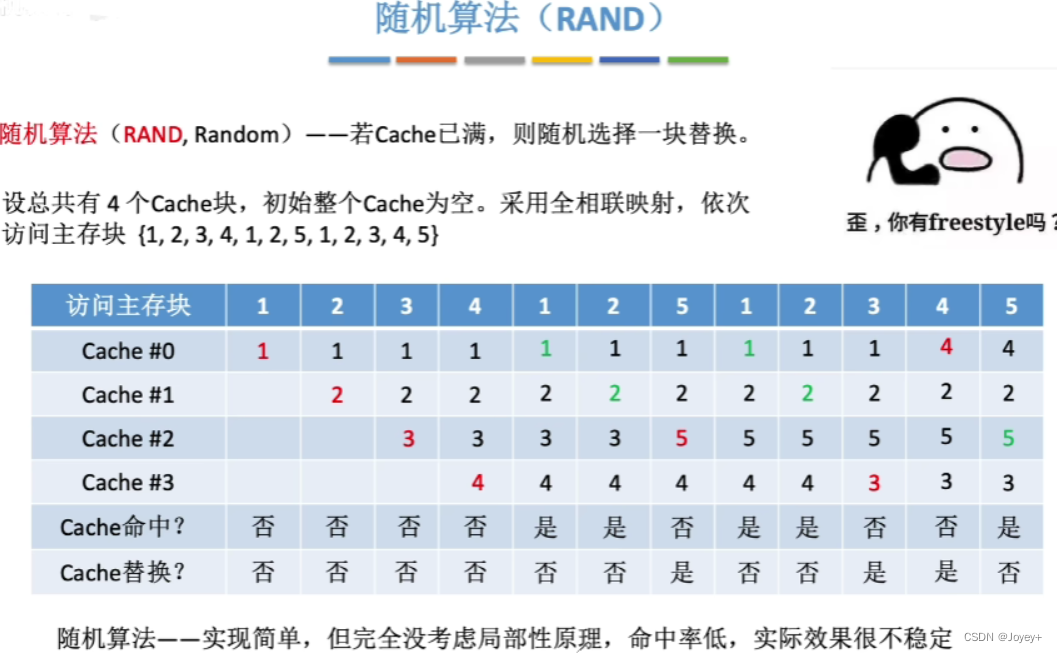

随机算法（RAND）

随便选一个主存块替换,过于Freestyle，效果很差

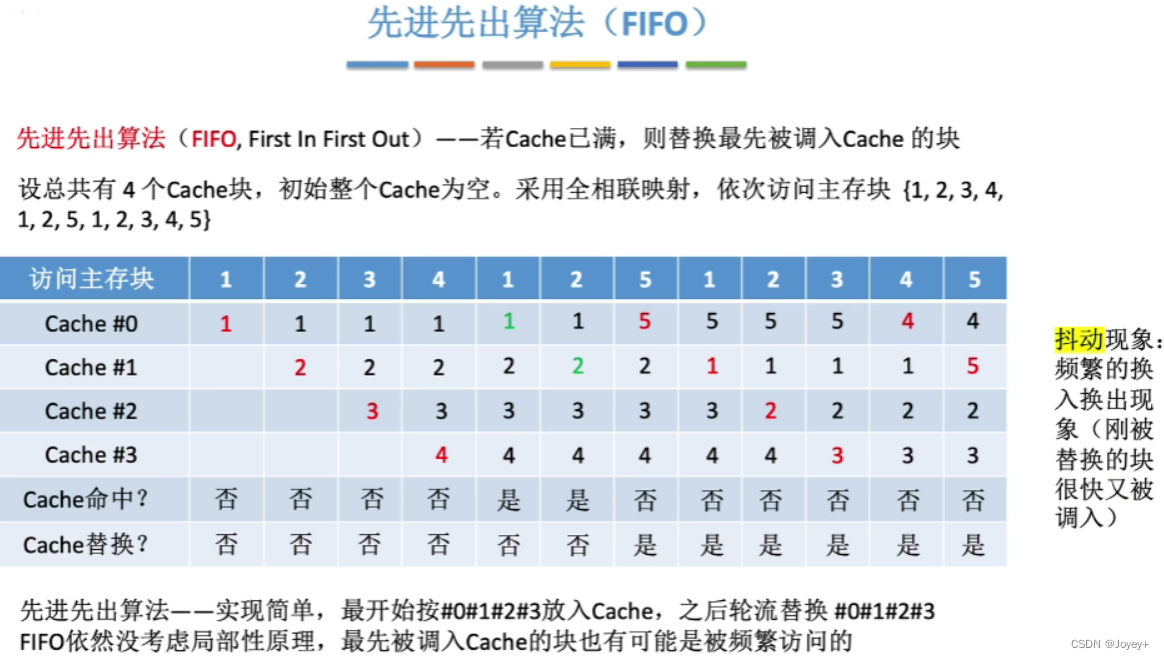

先进先出算法（FIFO）

优先替换最先被调入Cache的主存块,不遵循局部性原理，效果差

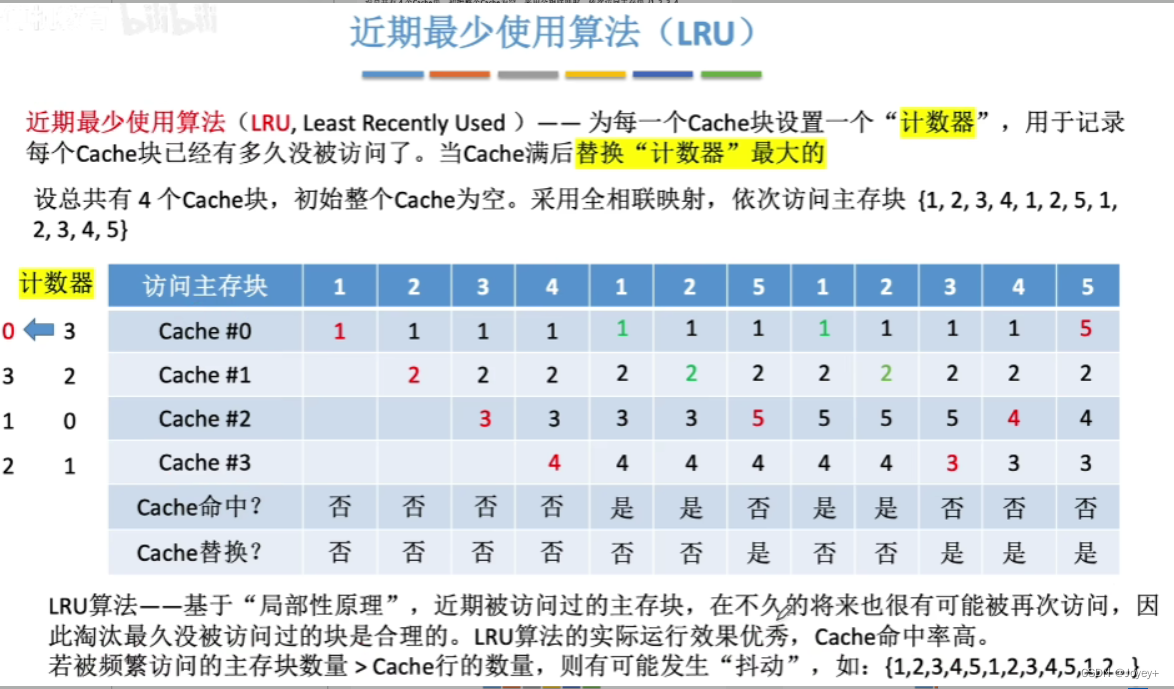

近期最少使用（LRU）

将最久没有被访问过的主存块替换。每个Cache行设置一个“计数器”，用于记录多久没被访问，Cache块的总数=2的n次方，则计数器只需n位

基于“局部性原理”，近期被访问过的主存块，在不就的将来也有可能被再次访问，因此淘汰最久没被访问过的块是合理的。LRU算法的实际运行效果优秀，Cache命中率高

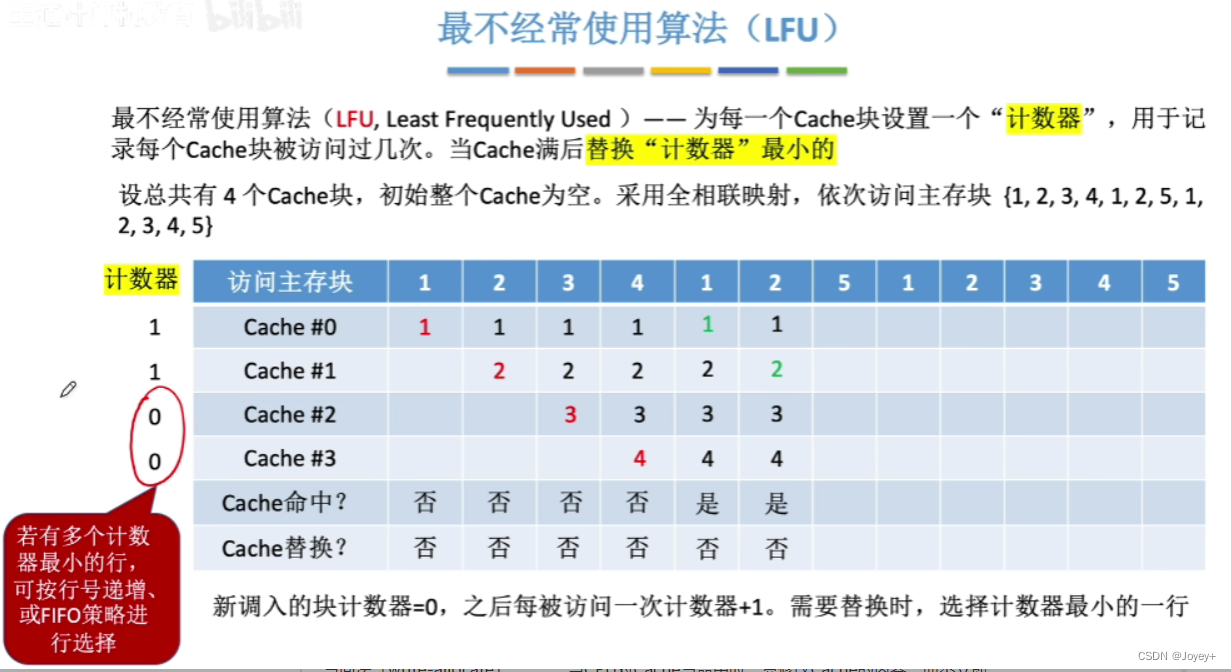

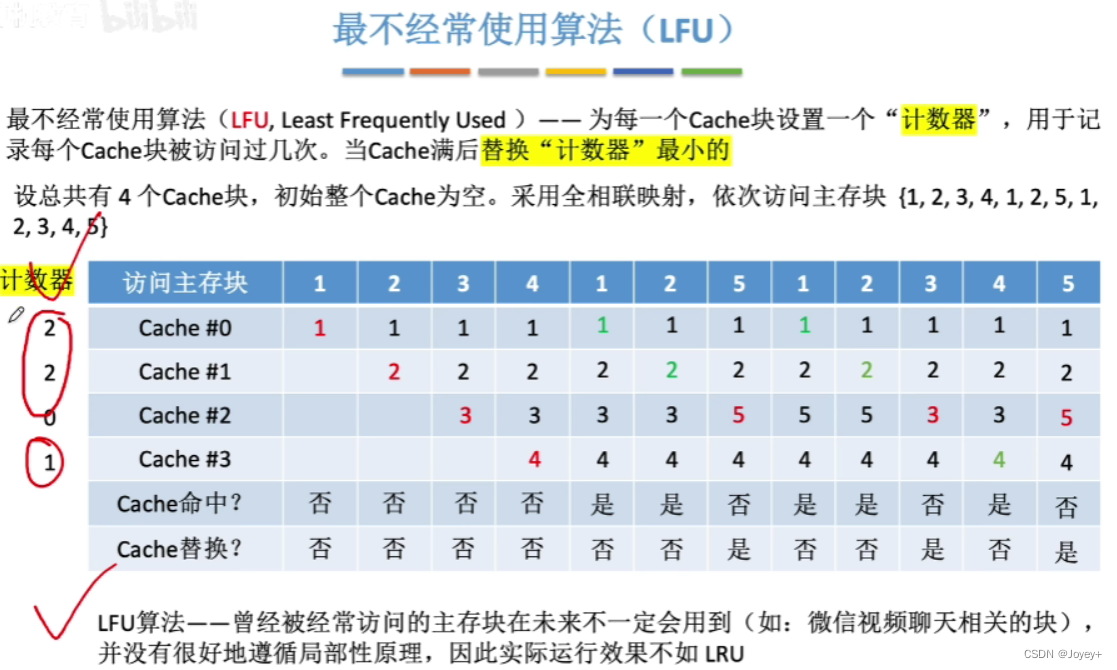

最不经常使用（LFU）

将被访问次数最少的主存块替换。每个Cache行设置一个“计数器”，用于记录被访问过多少次

曾经被经常访问的主存块在未来不一定用到，LFU实际运行效果不好

Cache写操作策略：针对CPU修改了Cache中的数据副本，如何确保主存中数据母本的一致性

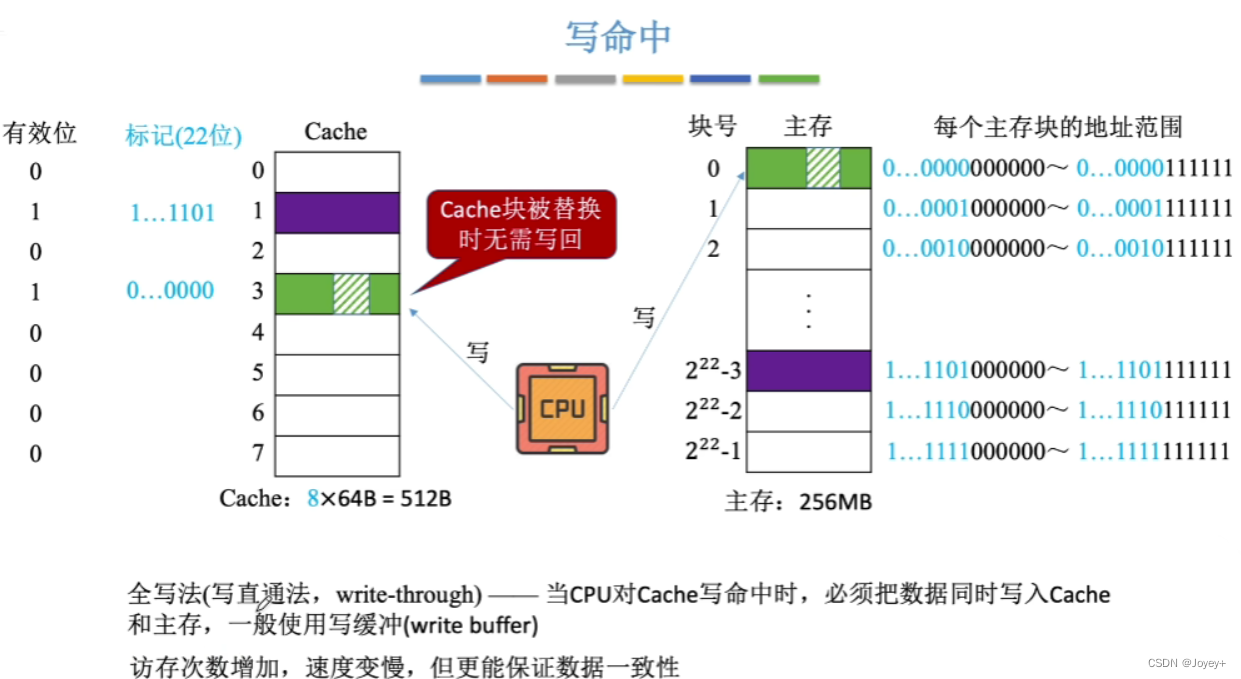

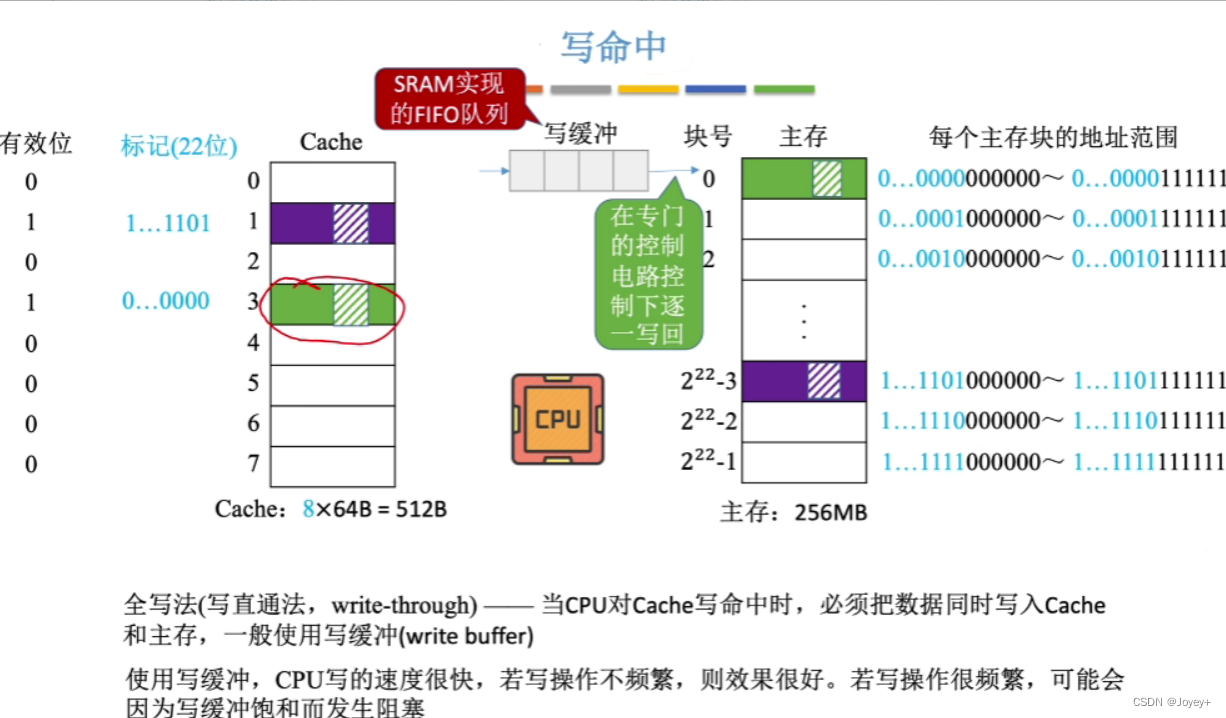

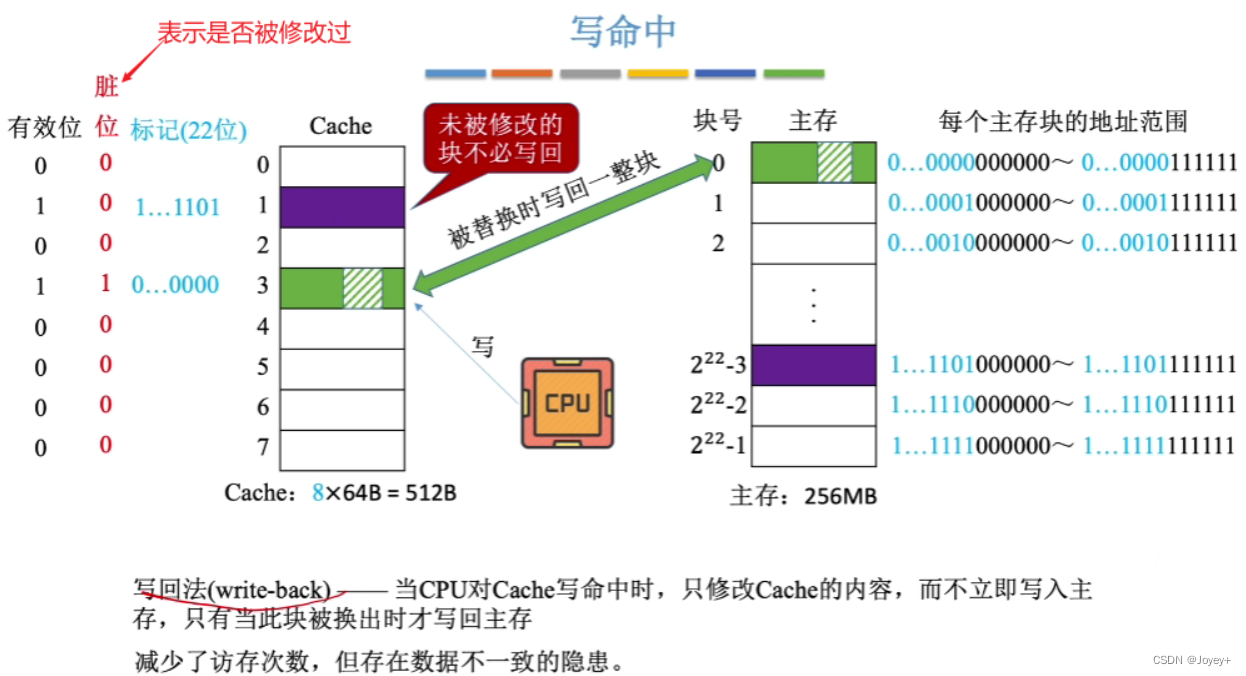

写命中

全写法（写直通法，write-through）：当CPU对Cache写命中时，必须把数据同时写入Cache和主存，一般使用写缓冲（write buffer）

写回法（write-allocate）：当CPU对Cache写命中时，只修改Cache的内容，而不立即写入主存，只有当此块被换出时才写回主存

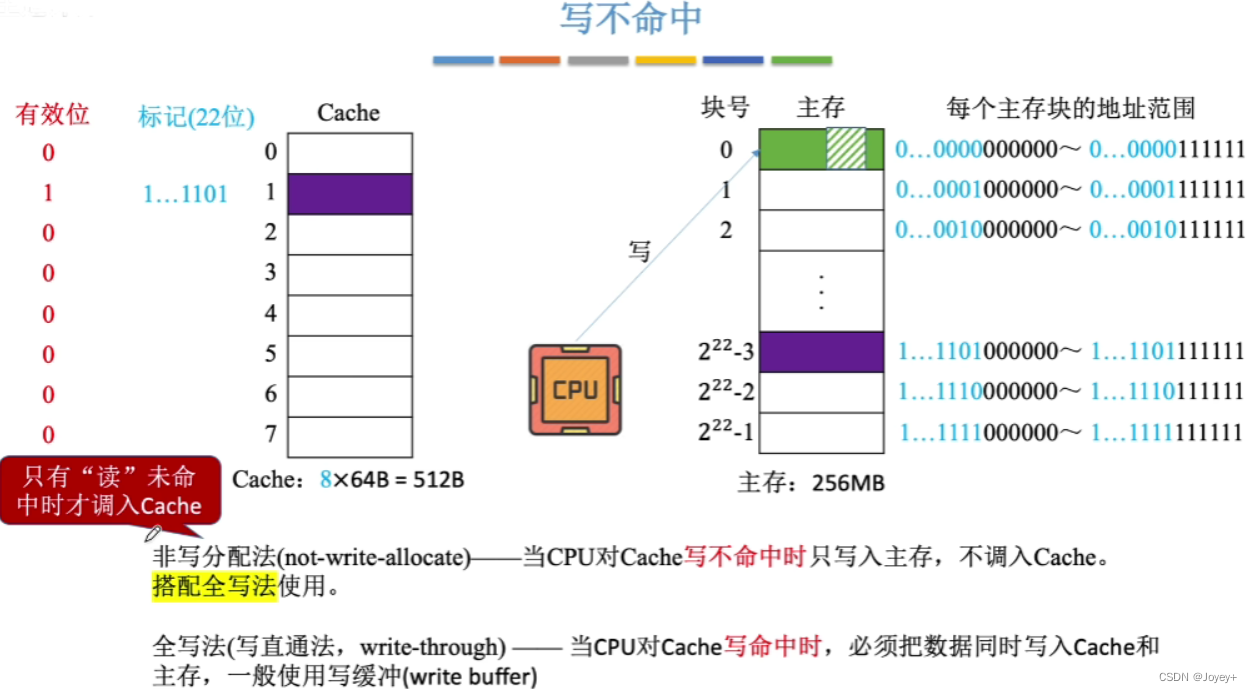

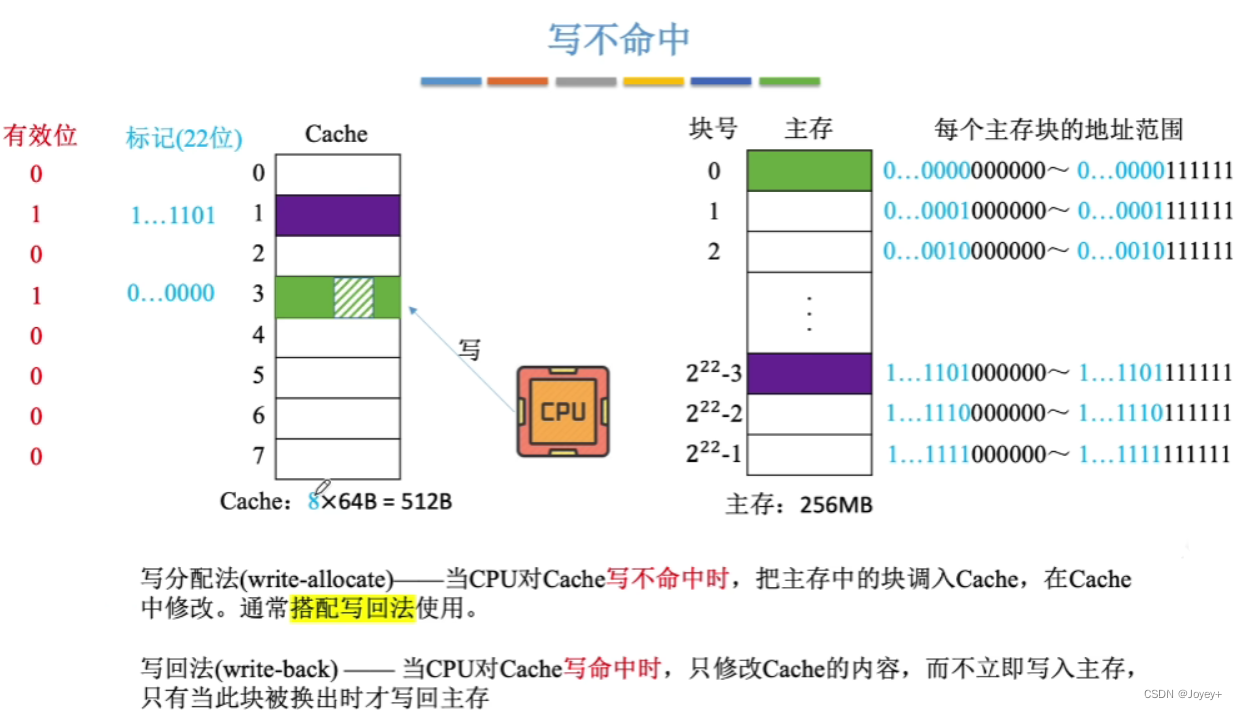

写不命中

写分配法（write-allocate）:当CPU对Cache写不命中时，把主存中的块调入Cache，在Cache中修改。通常搭配写回法使用

非写分配法（not-write-allocate）:当CPU对Cache写不命中时只写入主存，不调入Cache。通常搭配全写法使用

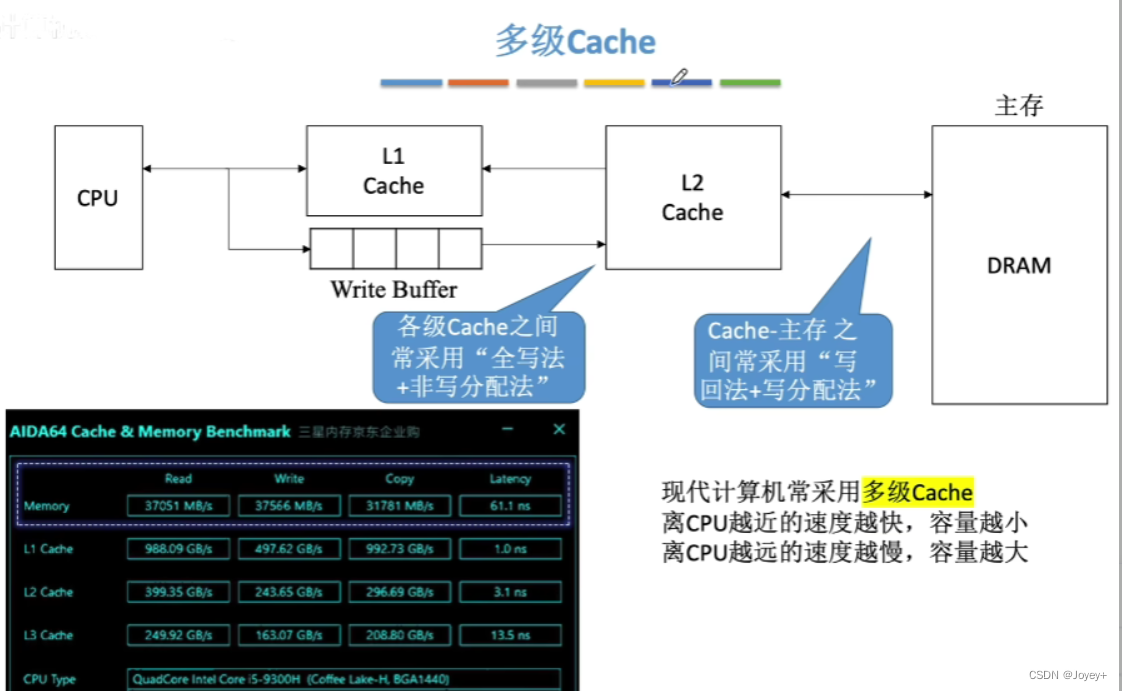

多级Cache

现代计算机通常采用多级Cache结构，各级Cache间常采用“全写法+非分配法”，Cache和主存间采用“写回法+写分配法”

虚拟存储器

虚拟存储器的基本概念

能看起来比实际内存大很多的容量效果，是因为它借用外存的存储空间，把当前不需要访问的数据存放在外存，用内外存数据倒换的时间消耗换区更大的逻辑存储空间

虚拟存储器的相关概念

• 虚拟存储器是一个逻辑模型，并不是一个实际的物理存储器
• 虚拟存储器必须建立子啊主存-辅存结构基础上，但两者是有差别的：虚拟存储器允许使用比主存容量大得多的地址空间，并不是虚拟存储器最多值允许使用主存空间；虚拟存储器每次访问时，必须进行虚实地址交换，而非虚拟存储器不必
• 虚拟存储器的作用是分隔地址空间，解决主存的容量问题和实现程序的重定向
• 虚拟存储器和Cache都是基于程序局部性原理
• 两者相同点: 把程序中最近常用的部分主流咋告诉的存储器中，一旦这部分程序不再常用，把它们送回低俗存储器中；
  这种换入、换出操作室友硬件或操作系统完成的，对用户透明;力图使存储系统的性能接近高速存储器，而价格却接近低速存储器
• 两者不同点: Cache用硬件实现，对操作系统透明，而虚拟存储器用操作系统与硬件相结合的方式实现;
  Cache是一个物理存储器，而虚拟存储器仅是一个逻辑存储器，其物理结构建立在主存-辅存结构基础上

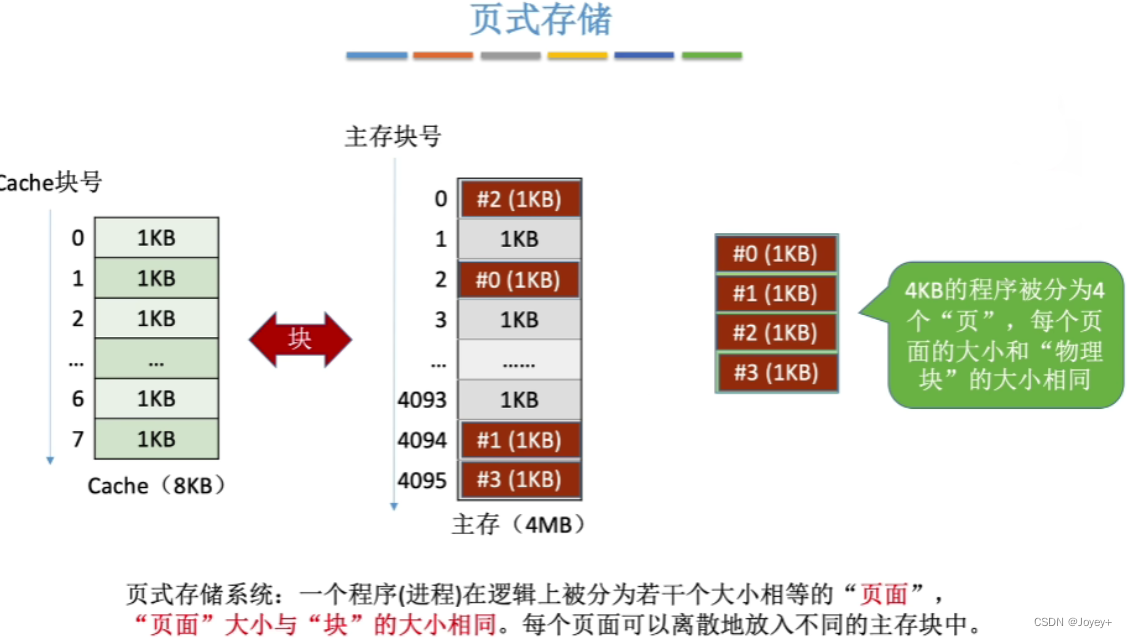

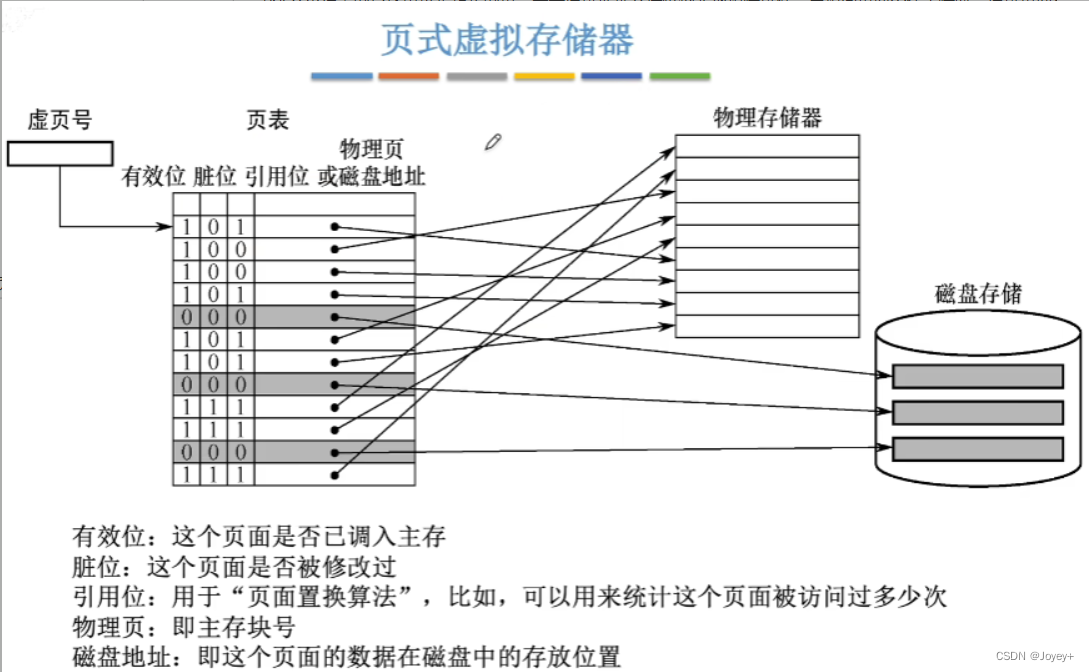

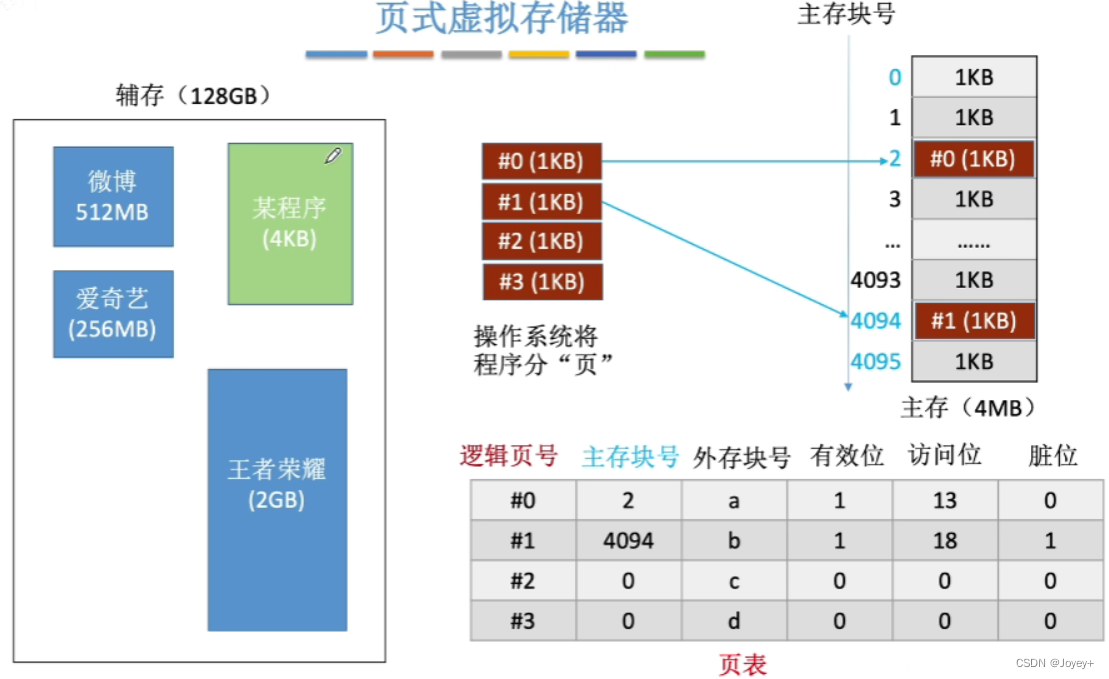

页式虚拟存储器

概念: 页式虚拟存储器就是将其基本单位划分为页，且将主存的物理空间划分为与虚拟存储器等长的页。划分的页称为页面，主存的页称为实页，虚拟存储器的页称为虚页。
系统基本信息的传送单位是定长的页，需要通过地址变换机构实现访存过程，当访问页面不在主存时，通过页面置换算法将需要的页面调入主存。
优点: 由于页面的起点、终点地址是固定的，因此页表简单，调入方便，主存空间浪费小。
缺点: 由于页面不是逻辑上的独立实体，因此处理、保护和共享都不如段式虚拟存储器方便。



由于页面不是逻辑上的独立实体，因此处理、保护和共享都不如段式虚拟存储器方便。

段氏虚拟存储器

概念: 段式虚拟存储器是一种将主存按段分配的存储管理方式，各段的长度因程序而异。段是利用程序的模块化性质，按照程序的逻辑结构划分成的多个相对独立部分。系统的基本信息传送单位为段，并通过地址变换机构实现访存过程。

优点: 段的分界与程序的自然分界相对应;段的逻辑独立性使它易于编译、管理、修改和保护，也便于多道程序共享;某些类型的段（堆栈、队列)具有动态可变长度，允许自由调度以便有效利用主存空间。
缺点: 段的长度各不相同，段的起点和终点不定，给主存空间的分配带来麻烦，而且容易在段间留下许多空余的不易利用的零碎存储空间，造成浪费。

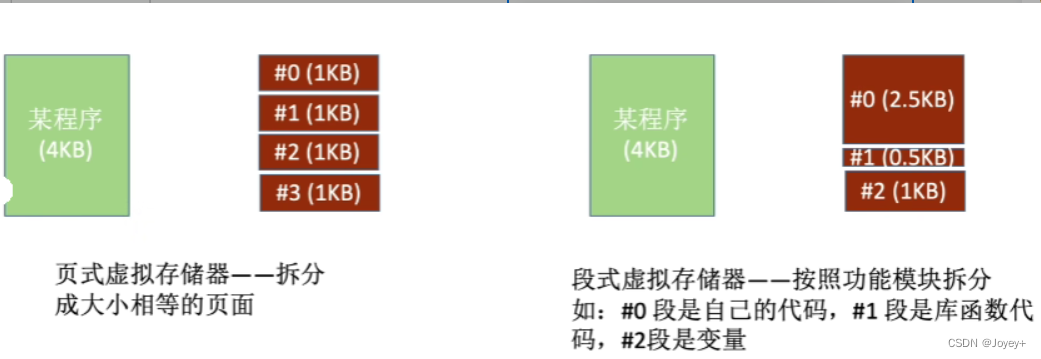

页式虚拟存储器与段氏虚拟存储器的对比

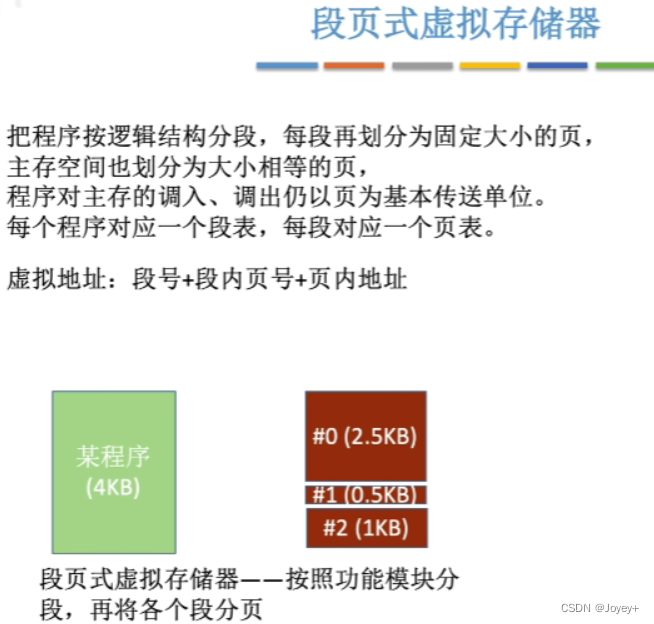

段页式虚拟存储器

概念： 段页式虚拟存储器是段式虚拟存储器和页式虚拟存储器的结合。在这种方式中，把程序按逻辑单位分段以后，再把每个段分成固定大小的页。程序对主存的调入/调出是按页面进行的，但它又可以按段实现共享和保护。
优点: 兼备页式虚拟存储器和段式虚拟存储器的优点。
缺点: 在地址映射过程中需要多次查表。

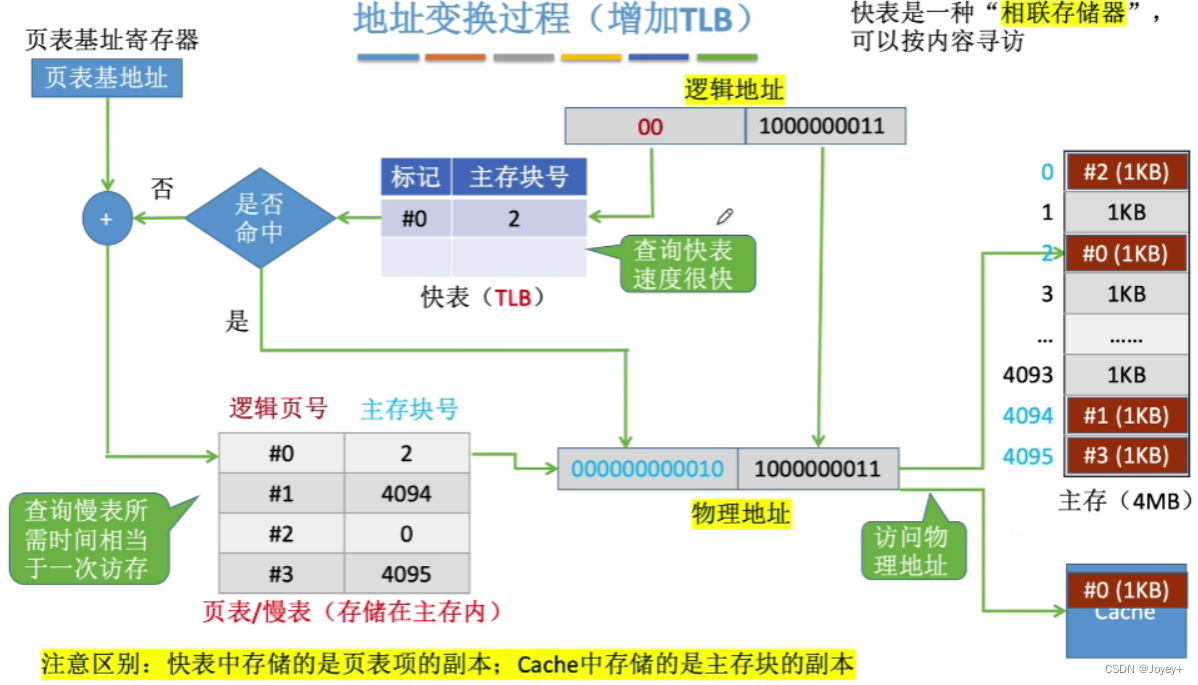

TLB（tanslation look-aside buffer）快表

是一种专用的高速缓冲器（通常用相联存储器实现），用于存放近期经常使用的页表项,快表中的内容是页表部分内容的副本,快表和页表同时查，快表中有，就能很块地找到对应的物理页号送入主存实地址寄存器，从而做到虽然采用虚存，但访问主存的速度几乎没有下降

页表

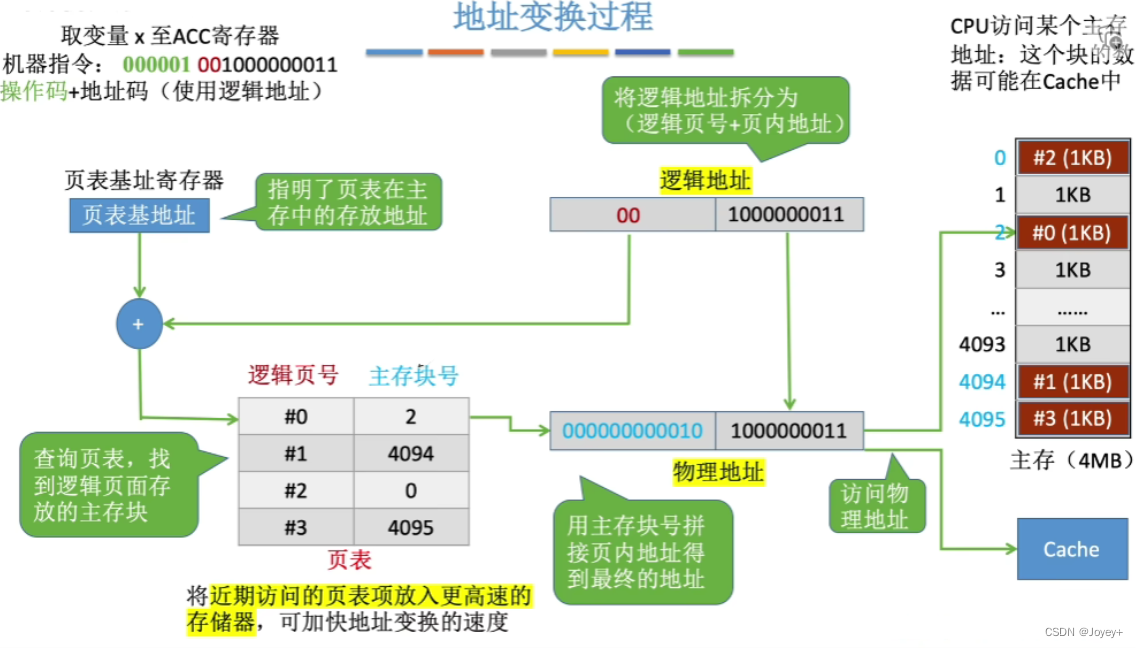

地址交换过程

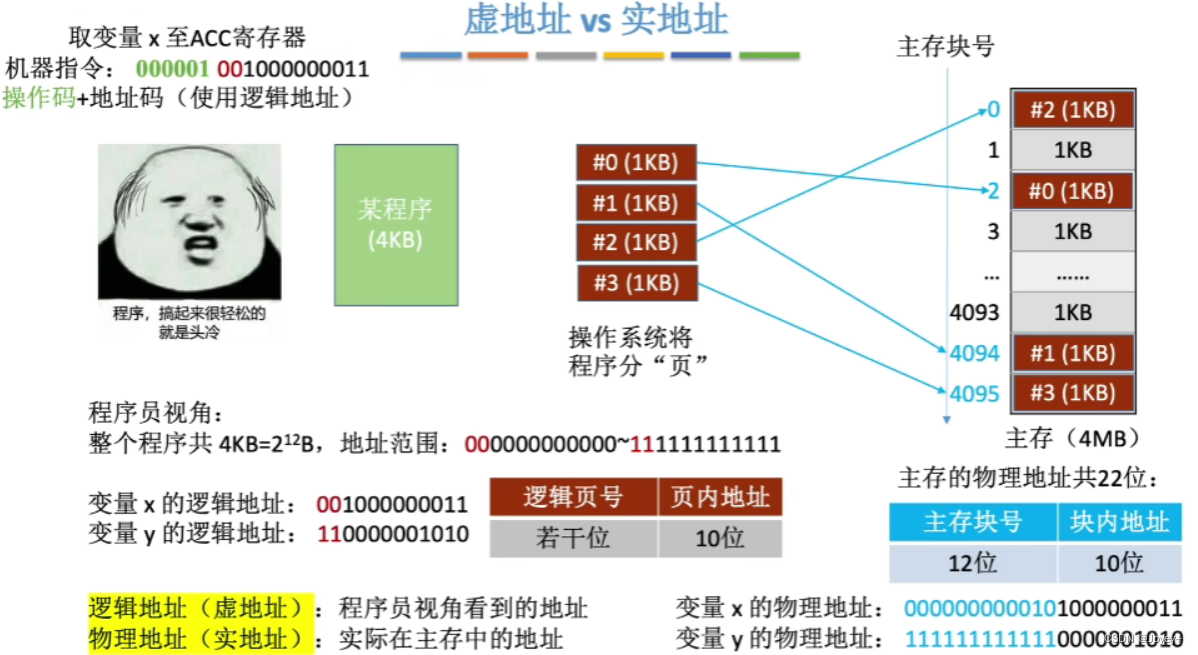

虚地址vs实地址

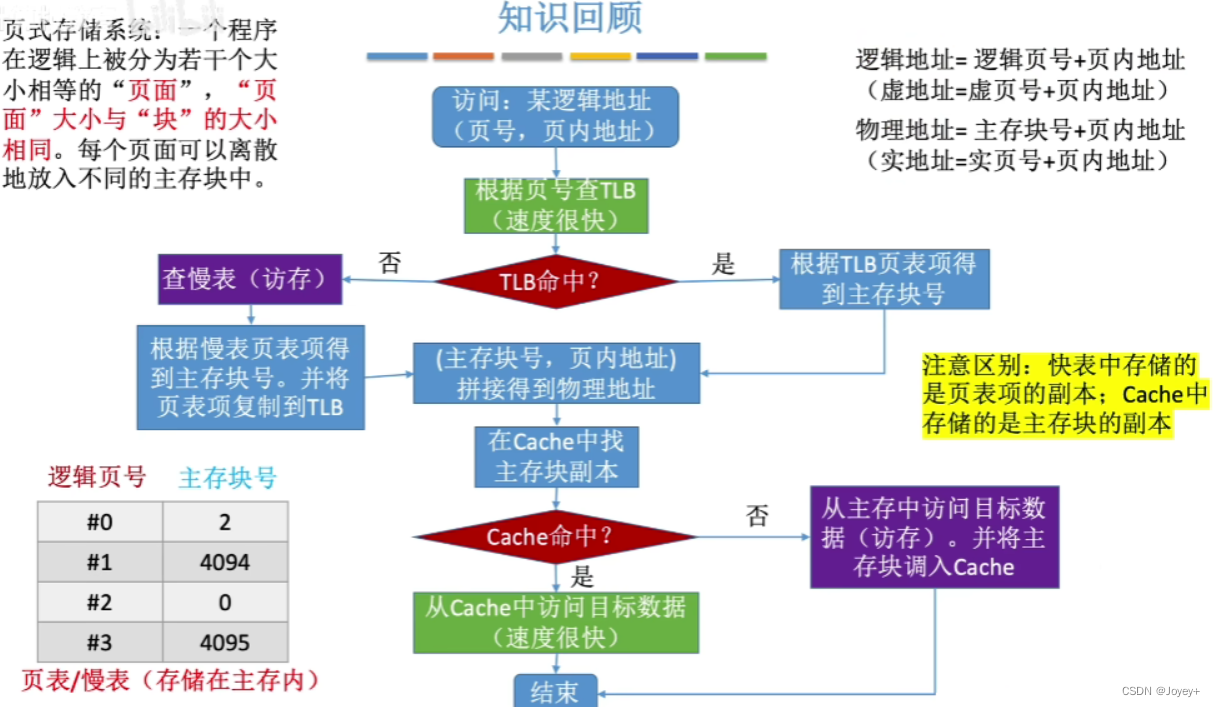

知识回顾

外存储器

硬盘存储器（重点）

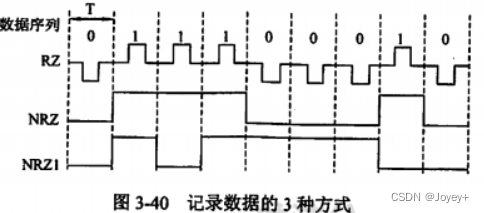

硬盘存储器记录数据的三种方式（掌握），有6种

• 归零制（RZ）:记录“1”时，通正向脉冲电流，记录“0”时，通反向脉冲电流。“0”和“1”信息之间驱动电流归零
• 不归零制（NRZ）:记录“1”时，通正向脉冲电流，记录“0”时，通反向脉冲电流。只有当相邻信息代码不同时，电流才改变方向
• “见1就翻”的不归零制（NRZ1）:只有记录“1”时，电流才改变方向

硬盘存储器的技术指标

记录密度

• 道密度:指单位长度内有多少个同心圆。相邻磁道之间的距离称为道距
• 位密度/线密度:指单位长度磁道能记录二进制信息的位数

注意：磁盘的所有磁道信息量一定是相等的，并不是圆越大，记录的信息越多（圆越大，代表位密度越小）

存储容量：指外存所能存储的二进制信息总数量，以位或字节为单位

平均寻址时间：寻址需要分两不分，即先找到所在的磁道（寻道时间），然后在此磁道上寻找需要的数据（等待时间）
平均寻址时间=（最大寻道时间+最小寻道时间）/2+（最大等待时间+最小等待时间）/2

数据传输速率：指单位时间内磁表面存储器向主机传输数据的位数或字节数，它与记录密度和磁盘转动的速度有关

误码率：如果从磁盘读出N位数据，有M位出错，那么误码率为M/N。为了减少误码率，硬盘存储器通常采用循环冗余码来校验数据。

概念：硬盘存储器是指记录介质为硬质圆形盘片的磁表面存储设备

组成:硬盘存储器主要由磁记录介质、磁盘控制器和磁盘驱动器三大部分组成
-磁盘控制器包括控制逻辑与时序、数据并-串变换电路和数据串-并变换电路

• 磁盘驱动器包括写入电路与读出电路、读/写转换开关、读/写磁头与磁头定位伺服系统等

分类
按其是否具有可换性分类:可换盘磁盘存储器、固定磁头磁盘存储器
按磁头的工作方式：固定磁头磁盘存储器、移动磁头磁盘存储器

硬盘存储器的磁道记录格式:定长记录格式、不定长记录格式

磁盘阵列

廉价冗余磁盘阵列 RAID

指多个小容量磁盘代替一个大容量的磁盘
一般来说，RAID分为7级，即RAID 0_RAID6。06并不代表技术的差异，仅仅表示RAID的架构方式与提供的功能不一样。RAID 0~RAID6的架构和功能不需要全部都记住，只需要记住RAID0和RAD 1即可。

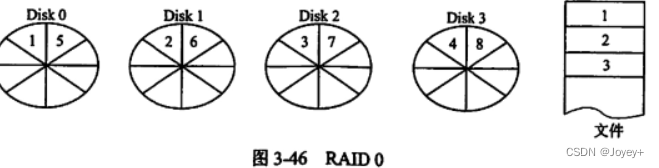

RAID 0

最简单的磁盘阵列架构。写入时将资料分成数个小块，再同时送到不同的磁盘内存储，读取资料时也需要从不同的磁盘内读取，然后重新组合。正是由于RAID将资料分块存储，使得存储速度大大加快。它的缺点也显而易见，如果某一个磁盘的数据损坏，将会因资料不完整而无法读取，造成系统停止，甚至毁掉所有硬盘资料。

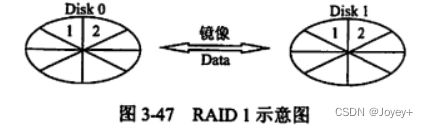

RAID 1

又称为镜像备份，意思就是可以将资料如镜子里的成像一样，在两个硬盘上各保持一份完全相同的备份，使得资料完全一样。写入时，相同的资料会同时写到磁盘阵列中的每一个磁盘﹔读取时仅从其中一个读取即可。由于每个硬盘都有一个镜像的硬盘，因此当某个硬盘出现损坏，并不会影响整个系统的运行。可以说RAID 1的容错性是相当好的。

光盘存储器

概念:应用激光在某种介质上写入信息，然后利用激光读出信息，这种技术称为光存储技术。而光盘就是利用这种存储技术进行读/写信息的圆盘。
分类：
分类1:激光照射在非磁性介质上进行读/写信息称为第一代光存储技术，此技术不能把内容抹掉重新写内容;激光照射在磁性介质上进行读/写信息称为第二代光存储技术,此技术的主要特点是可擦除重写。
分类2：根据光存储性能和用途的不同，光盘存储器可分为3类，即只读型光盘、只写一次型光盘和可擦写型光盘。

• 只读型光盘：只读型光盘内的数据和程序由厂家事先写入，用户只能读出，不能修改或写入新的内容。非常类似于ROM的特性。故又将其称为CD-ROM。
• 只写一次光盘：只写一次型光盘允许用户写入信息，写入后可多次读出，但不能再修改，故称其为“写一次型”。
• 可擦写型光盘：可擦写型光盘由于是激光照射在磁性介质上进行读/写，因为这种光盘类似于磁盘，可以重复读写。
