VPSC源特：20V-90V输入，+12V/+5V/3.3V输出，BMS辅助供电

1、方案介绍

该方案是一种 BMS 辅助供电解决方案，适用于两轮电动车、家储/户储/便携储、工商储等各类BMS 应用场景。

输入范围：20V-90V（支持 7S-20S 电芯）；

输出 1 路 12V/0.3A（瞬时 1A）：可以给 MOS 驱动和 4G 模块供电；

输出 1 路隔离稳压 5V/0.2A：变压器输出端接 LDO VPS6205 可实现稳压 5V 输出，可以给隔离485 供电；

输出 1 路 3.3V/0.05A：可以持续给 MCU 供电，当 BMS 板需要关闭其他功能时，MCU 供电依然存在，此时整个电源空载电流为 25uA。

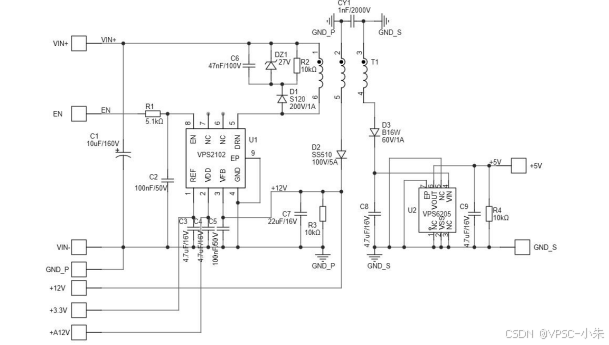

2、原理图

3、方案优势

●高度集成，超精简外围电路，超低成本；

●超低待机功耗，EN引脚可控，空载电流约25uA；

●具有输出短路保护和可自恢复的过温保护；

●工作环境温度范围：-20°C - 85°C；

●基础隔离耐压1500VDC。
