流程图的介绍
流程图的绘制
在线工具
ProcessOn思维导图流程图在线工具 https://www.processon.com/
流程图常用结构

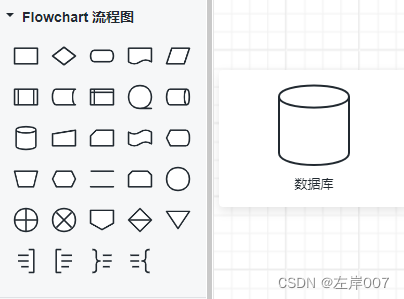

基础图形
常用结构
顺序结构
:根据流程图的步骤,从上到下,从左到右,依次执行

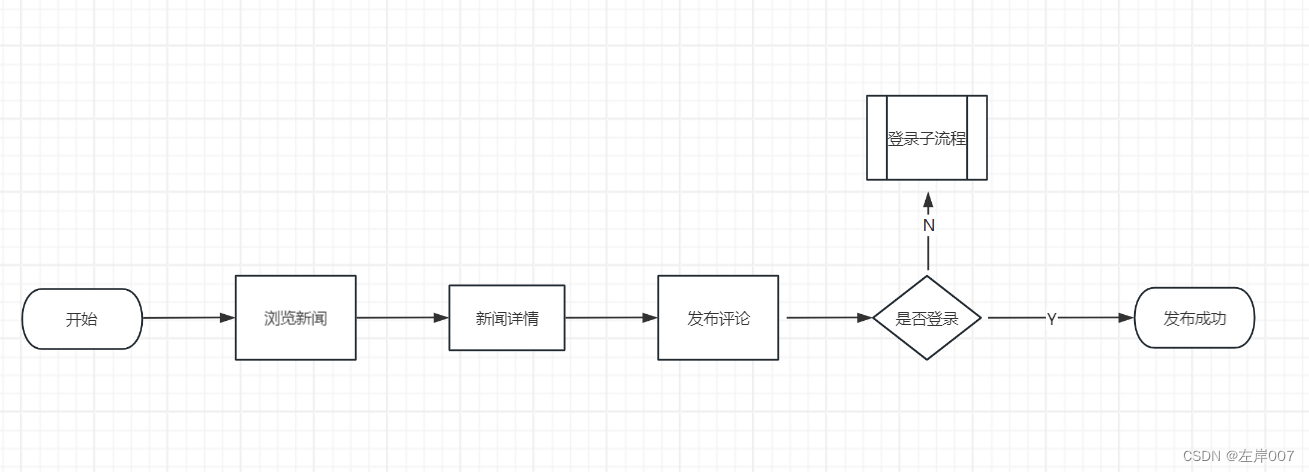

选择结构
:二选一或者多选

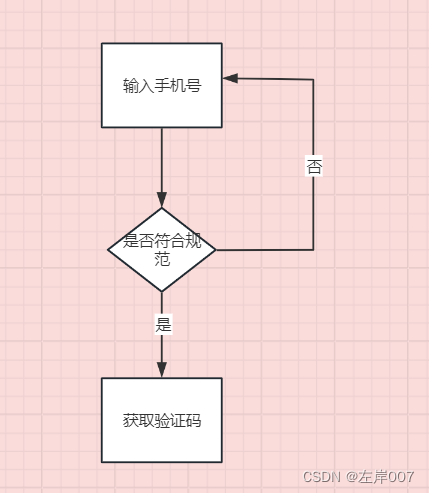

循环结构
:循环执行
泳道图
泳道图会有多个角色进行绘制
结构图的绘制工具
xmind结构制图软件官网下载 https://xmind.cn/
ProcessOn思维导图流程图在线工具 https://www.processon.com/
顺序结构
:根据流程图的步骤,从上到下,从左到右,依次执行选择结构
:二选一或者多选
循环结构
:循环执行泳道图会有多个角色进行绘制
xmind结构制图软件官网下载 https://xmind.cn/
