4PSK调制解调实验

一，多进制数字调制原理

带通二进制键控系统中，每个码元只传送1b信息，其频带利用率不高。而频谱资源 是极其宝贵和稀缺的。为了提高频带利用率，最有效的办法是使一个码元传输多个比特的信息。这就是在这里将要讨论的多进制键控体制。多进制键控可以看做是二进制键控体制 的推广。这时，为了得到相同的误码率，和二进制系统相比，接收信号信噪比需要更大， 即需要更大的发射信号功率。这就是为了传输更多信息量所要付出的代价。关于多进制键 控调制的信噪比情况，在此不作过多讨论，可以参考相关文件或书籍。 和二进制类似，基本的多进制键控也有 ASK、FSK、PSK、和 DPSK 等几种。相应的键控方式可以记为多进制振幅键控（MASK）、多进制频移键控（MFSK）、多进制相移键控（MPSK）和多进制差分相移键控（MDPSK）。下面以 4ASK 为例，讲解多进制振幅键控调制的原理和 实现方法。

二，四进制振幅键控

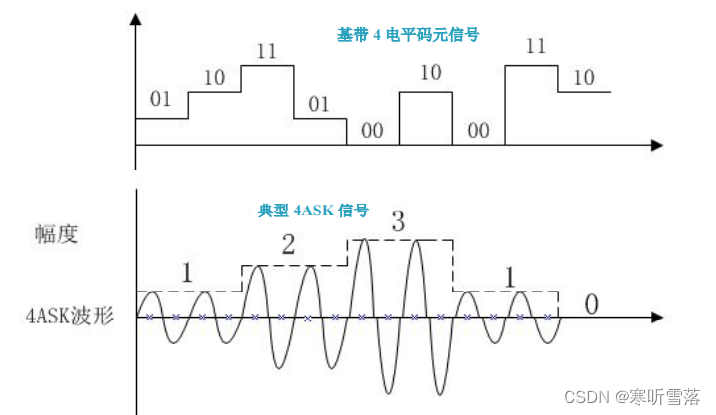

利用基带多进制信号去键控载波，就可以得到 MASK 信号。做4ASK信号调制，相应的基带信号就为4进制基带信号，它有 4 种幅度（0,1,2,3），分别用两比特的2进制基带码元信号去映射，映射关系为：0->00,1->01,2->10,3->11。下图给出了这种基带信号和相应的 4ASK 信号的波形举例。

图中的是4ASK信号，即M=4，每个码元含有 2b 的信息。多进制振幅键控又可以称之为多电平调制，它是2ASK的推广。和2ASK相比，这种体制的优点在于单位频带的信 息传输速率高，即频带利用率高。 利用4种幅度的电平值去键控一个频率一定的正弦波信号，就可以得到最简单的4ASK调制信号，已调信号通过幅度的不同值来携带基带信号的码元信息，4ASK信号就 具有4种幅度，分别为 0,1,2,3。对于解调信号而言，根据幅值得不同就可鉴别判断出原始 的信息序列。奈奎斯特定律指出，在二进制下，对于基带信号，信道频带利用率最高可达2b/s.Hz， 即每Hz带宽每秒可以传输2b的信息。按照这一准则，由于2ASK信号的带宽是基带信号的2倍，故其频带利用率最高是1b/s.HZ。由于MASK信号的带宽和2ASK信号的带宽相同，故其频带利用率最高可以超过1b/s.HZ

三，程序

1,发送端

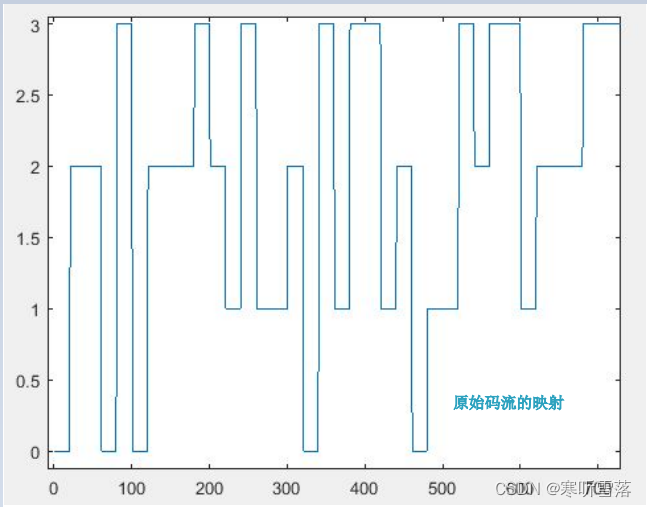

仍然以1MHz的正弦波作为载波调制信号。对产生的随机二进制码流进行编码，编码的思路是每两个比特作为一组，然后按照“00->0,01->1,10->2,11->3”映射规则，将二进制数据流映射为4种幅度

参考代码

%-----产生随机数据帧，length=500-----%
bit_trans = randint(1,bit_Num);
%-----将数据分成奇偶两路
ak=bit_trans(1:2:end);
bk=bit_trans(2:2:end);
%-----数据映射-----%
%-----00-->0
%-----01-->1
%-----10-->2
%-----11-->3
m1=[];
for i=1:length(bit_trans)/2
    if((ak(i)==0))&(bk(i)==0)
        m=zeros(1,20);
    elseif((ak(i)==0))&(bk(i)==1)
        m=ones(1,20);
    elseif((ak(i)==1))&(bk(i)==0)
        m=2*ones(1,20);
    else
        m=3*ones(1,20);
end
    m1=[m1 m];
end

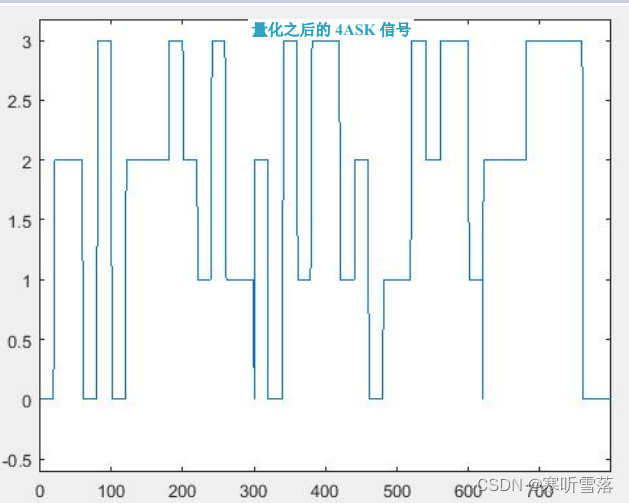

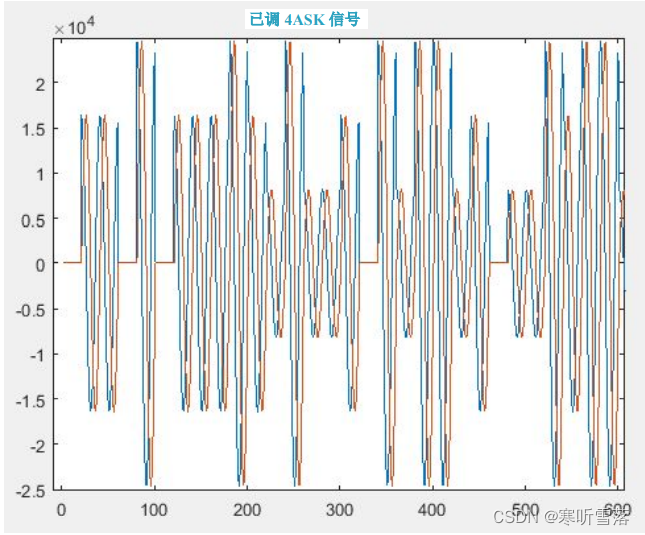

产生的载波长度应该是原始码流的一半，因为一个载波幅度代表两个比特信息。 然后将信号与载波相乘，即可得到4ASK已调信号。

2，接收端

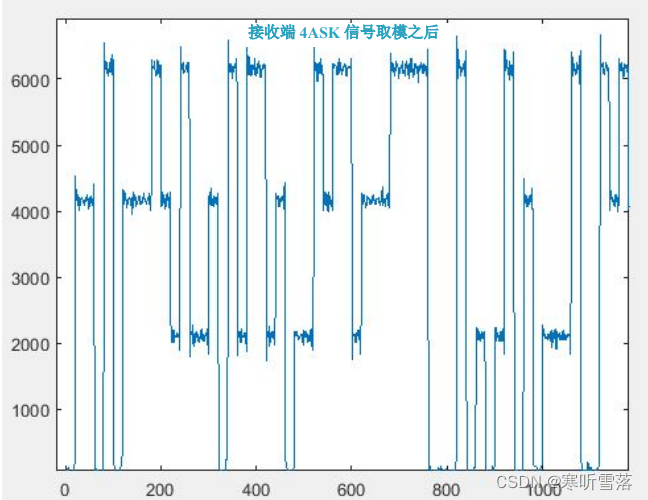

对于接收端，进行帧同步之后的数据，对其进行取模判决即可。如图所示，需要设计几个幅度判决阈值来进行正确的幅度识别

for i=1:length(receive_sig)
    if(receive_sig(i)>5100);
        ans(i)=3;
    elseif(receive_sig(i)>3000 & receive_sig(i)<4900)
        ans(i)=2;
    elseif (receive_sig(i)>1000 & receive_sig(i)<2800)
        ans(i)=1;
    else
        ans(i)=0;
    end
end

之后进行20点数据抽取，进行映射，映射规则是 “3->11,2->10,1->01,0->00”，参考代码如下

%-----每隔 20 个点抽取一个点作为解调信号-----%
