活动图的画法，手把手教学（保姆级教学）

活动图

活动图在用例图之后提供了下一步系统分析中对系统的充分描述。活动图允许读者了解系统的执行，以及如何根据不同的条件和刺激改变执行方向。因此，活动图可以用来为用例建模工作流。

开始用一个实心圆形，结束用一个圆心中间包含一个实心圆形

活动用一个圆角矩形来表示，表示具体的任务或活动，并在矩形内写上简短描述。

带箭头的实线连接各个活动

使用菱形表示决策点，在其中写出条件判断语句（如“是”或“否”）。从菱形引出两条或多条路径，每条路径对应一种可能的结果。

废话不多说直接上题

活动图1：绘制系统管理员“删除读者信息”用例的活动图。

删除读者信息一般按照以下步骤进行：

（1）管理员在录入界面，输入待删除的读者名；

（2）“业务逻辑”组件在数据库中，查找待删除的读者名；

（3）如果不存在，则显示出错信息，返回步骤（1），如果存在则继续；

（4）“业务逻辑”组件判断“待删除的读者”是否可以删除；

（5）如果不可以，则显示出错信息，转到步骤（8），如果可以则继续；

（6）在数据库中，删除相关信息；

（7）显示删除成功信息；

（8）结束。

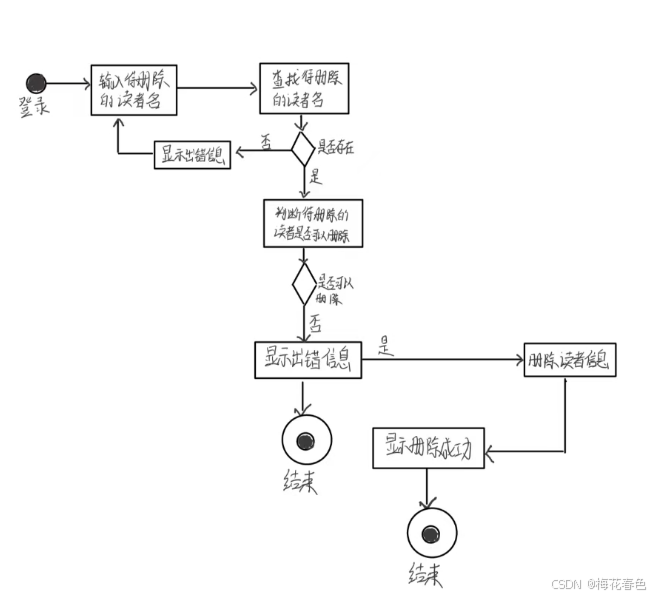

首先管理员进入登录界面，所以开始就是登录，进入登录界面后的第一个活动就是 输入待删除读者名字，他们之间用带箭头的实线来连接。

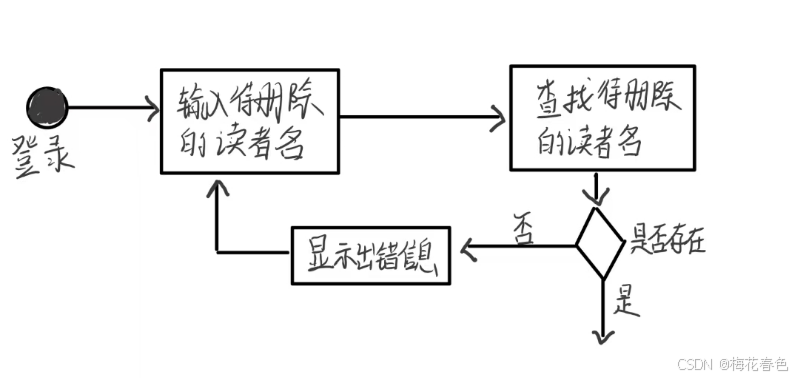

下一个活动就是查找待删除的读者名字，然后就判断是否存在，若不存在显示出错信息返回步骤一，若存在就是继续下一个活动

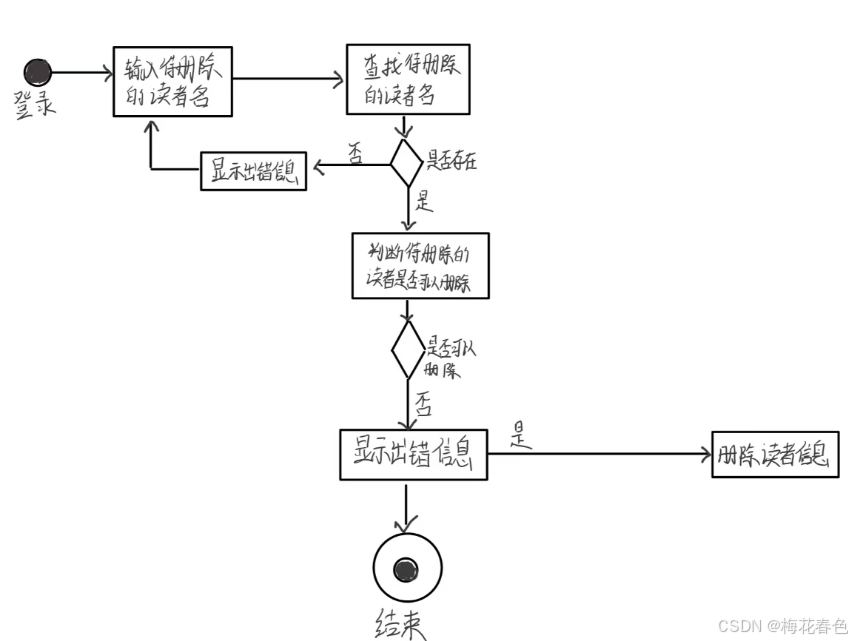

存在后的下一个活动就是判断待删除的读者是否可以删除，如果可以删除在数据库中删除读者信息，如果不可以就是显示出错信息并结束

删除后显示删除成功信息后结束

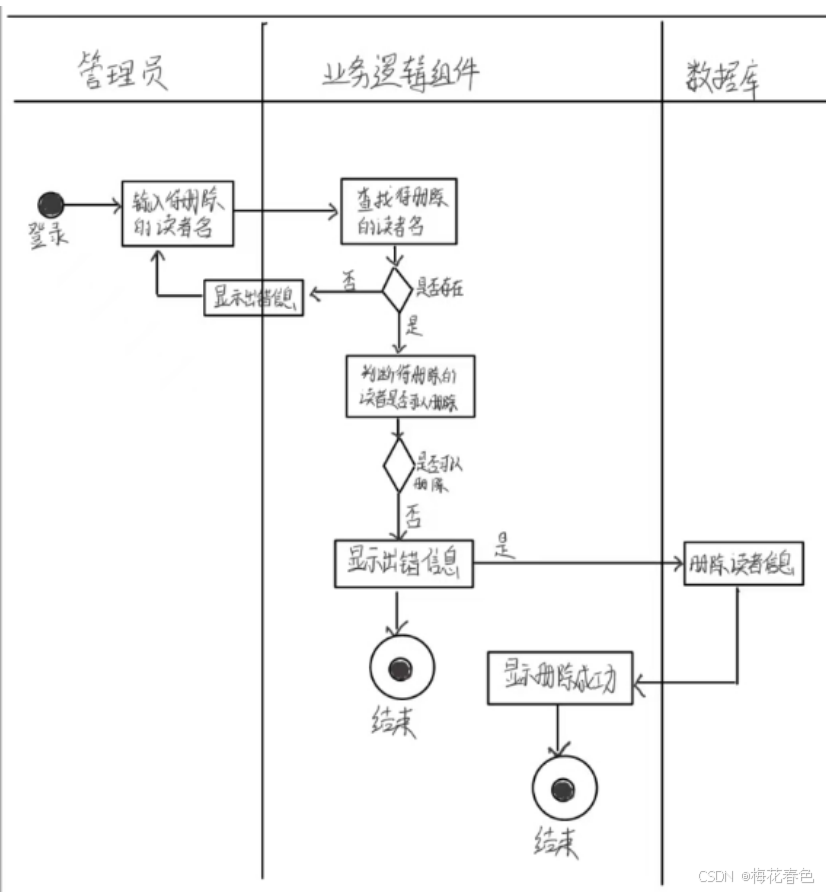

这个图就算画好了，如果再添上泳道表示就如图。
