【sdn】OpenDaylight+OVS+docker搭建sdn网络（3）

一、总述

前两次已经完成了docker镜像的生成以及OVS和docker之间的连接，本次完成ODL与OVS的连接，最终可以在ODL看到拓扑。

主要参考的文章如下：

实现两个ovs交换机相连_ovs-vsctl set interface-CSDN博客

如何实现OpenDaylight连接和控制OVS_服务器如何 连接ovs-CSDN博客

Docker 节点在 ODL 控制下的 OVS 网桥连接_ovs链接odl是怎么链接的-CSDN博客

二、下载并安装ODL，打开ODL

这个在CSDN上教程很多，挑选一个就行。

需要注意运行ODL（在/bin下运行/karaf后），在浏览器打开的网站的ip，使用ifconfig查看，一般是196.xxxx这样的，不应该是127.0.0.1这个地址，这个地址也可以打开ODL并且查看交换机，但是后续在拓扑里不显示主机，目前我还不知道原因。

三、连接ODL和OVS交换机

1.设置协议版本

ovs-vsctl set bridge （OVS的网桥名） protocols=OpenFlow13

2.连接网桥

 ovs-vsctl set-controller （OVS的网桥名） tcp:（你的ip地址）:6633

此时我们就可以在ODL的topology页面看到交换机，但是无法看到相连的主机。

Nodes页面可以看到交换机及其相连的端口。

此时我们ping不通原来可以ping通的两台docker主机了，这是因为没有下发流表的缘故。

3.下发流表

形如

ovs-ofctl add-flow br0 priority=12,in_port=1,actions=output:2

1. br0：OVS的网桥名
2. priority：优先级，优先级越高越先传输
3. in_port：进口，这里的进出的1和2口应该在ODL的Nodes页面查看端口号具体是多少，比如我设置时的两个端口就分别是6和7

需要注意三点：

1. 如果在前面设置了协议版本，在命令的结尾都要添加

   -O openflow13


   不然会报错

2. 如果想让两个主机导通，应该下发两条流表，比如

   ovs-ofctl add-flow br0 priority=12,in_port=1,actions=output:2
   ovs-ofctl add-flow br0 priority=12,in_port=2,actions=output:1

3. 如果下发的流表，比如进口为1，但是出口有2和3，不可以一条一条的下发流表，他们会覆盖。比如

#错误示范
ovs-ofctl add-flow br0 priority=12,in_port=1,actions=output:2
ovs-ofctl add-flow br0 priority=12,in_port=1,actions=output:3
#正确示范
ovs-ofctl add-flow br0 priority=12,in_port=1,actions=output:2,3

4.ping主机

此时两台docker主机之间就可以ping通了，并且ping通之后在拓扑页面就可以显示主机了。如果需要连接多台OVS交换机，请参考我上面列出的第一篇文章，再重复一遍下面的步骤。

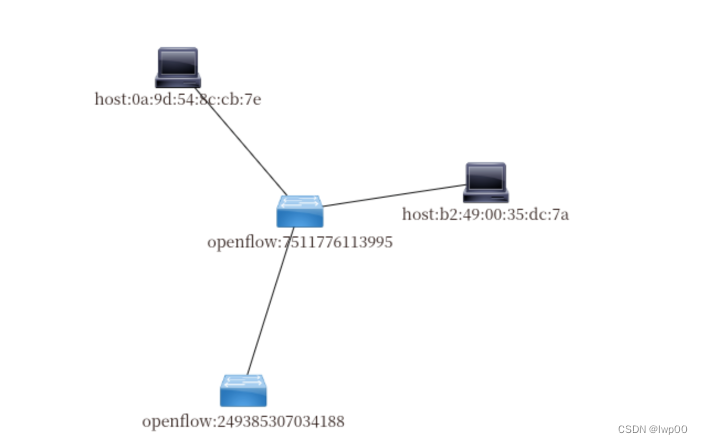

四、效果展示
