物联网工程关键技术——停车场收费系统

目录

项目介绍

界面设计

代码编写

总结

---

项目介绍

项目实施：

       本停车场管理系统基于 NEWLab 平台高频读卡器模拟实现，适合于有长期固定停放车位的停车场。其系统功能如下:

1.NEWLab 平台高频读卡器模拟停车场进出刷卡器，高频 M1 卡模拟停车卡，

2.采用刷卡计费方式，车主通过打卡进出停车场，并能实现自动扣款缴费

3.能实时显示[入场]和[出场]的时间和卡内的余额、停车消费金额。

4.停车场管理系统可以记录车辆的[入场]、[出场]时间和停车费等历史数据

5.当出现以下异常情况时，系统自动提示错误:

(a) 没有[入场]，就[出场]，系统提示“未查到入场记录”

(b)[出场]时未检查到高频卡，提示“未查到入场记录”;(c)[入场]时未检查到高频卡，提示“未查到入场记录”

(d) 上次[入场]未[出场]，再次入场，提示“前面有入场记录，没有出场记录!”

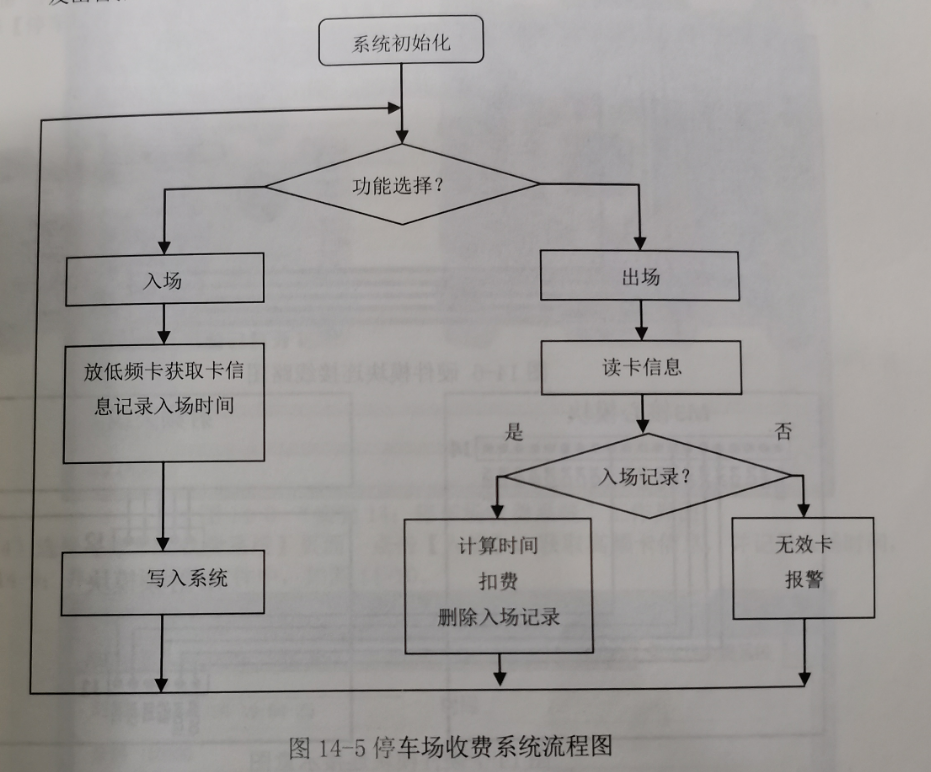

(2) 系统流程图，如图 所示：

1. 进行初始化

2.入场，读卡信息，记录卡信息，记录入场时间，写入系统

3.出场，读卡信息，如果查询到入场记录、计算停留时间，扣费:如果无入场记录，则发出警报。



项目原理：

        停车场收费系统是通过计算机、网络设备、车道管理设备搭建的一套对停车场车辆出入、场内车流引导、停车费收取工作进行管理的网络系统，停车场收费系统采用非接触式智能卡，在停车场的出入口处设置一套出入口管理设备，使停车场形成一个相对封闭的场所，进出车只需将 IC 卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，挡车道闸自动启闭，方便快捷地进行着停车场的管理。进场车主和停车场的管理人员均持有一张属于自己的智能卡，作为个人的身份识别，只有通过系统检验认可的智能卡才能进行操作(管理卡)或进出(停车卡)，充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。
