51单片机实现测温湿度和显示（DHT11温湿度传感器，LCD1602）

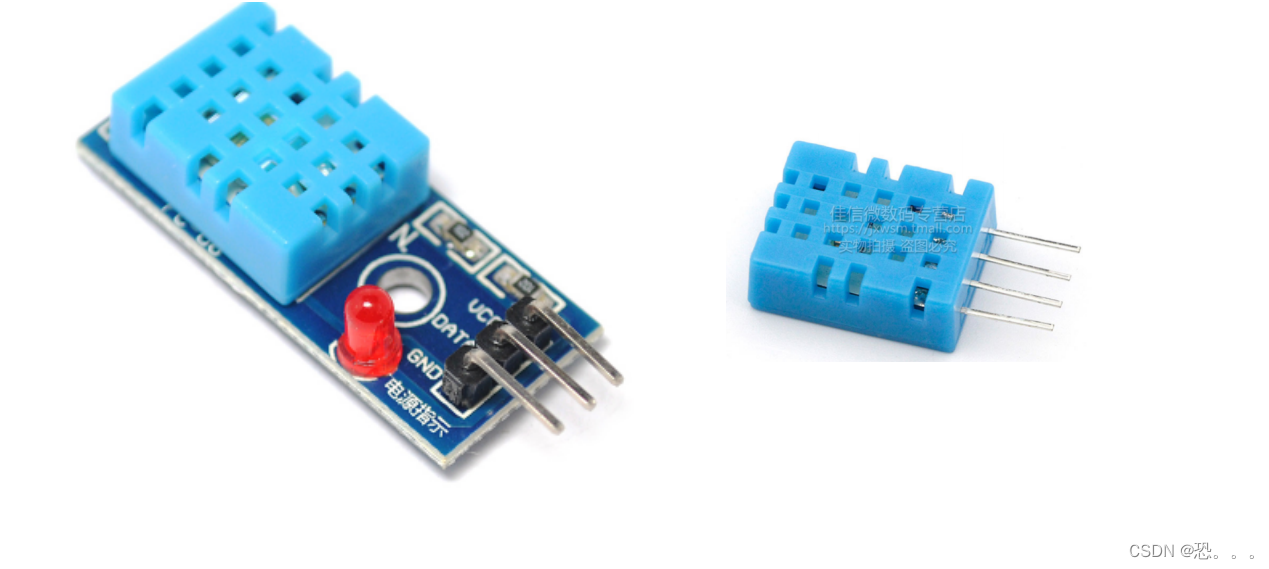

DHT11温湿度传感器

特点：
相对湿度和温度测量
全部校准，数字输出
长期稳定性
超长的信号传输距离：20米
超低能耗：休眠
引脚安装：可以买封装好的
完全互换 : 直接出结果，不用转化

数据格式
8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和

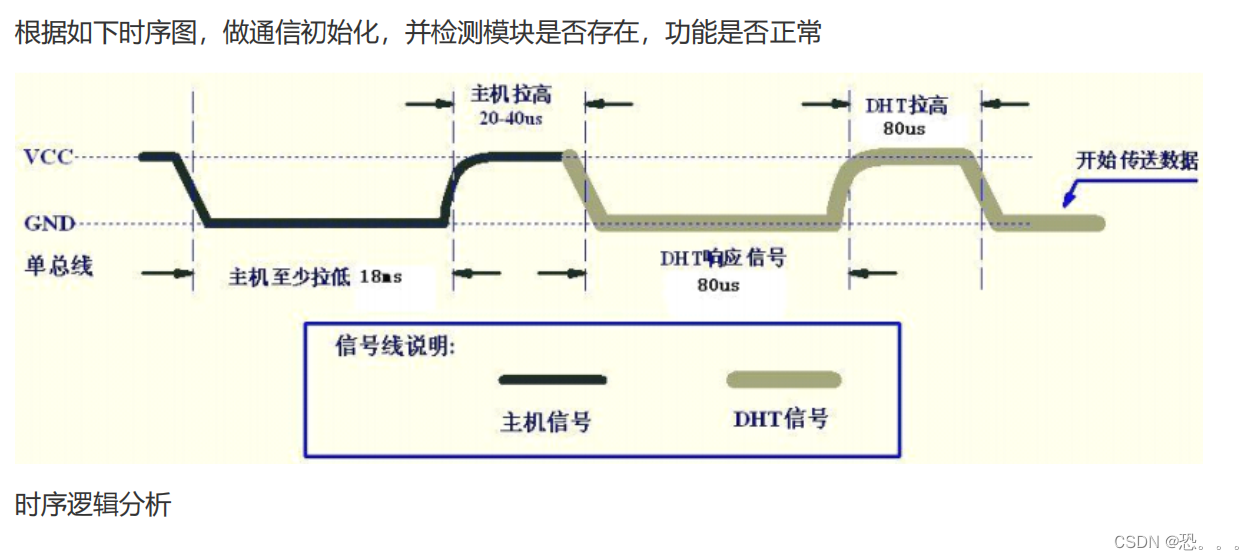

检测模块是否存在时序图：

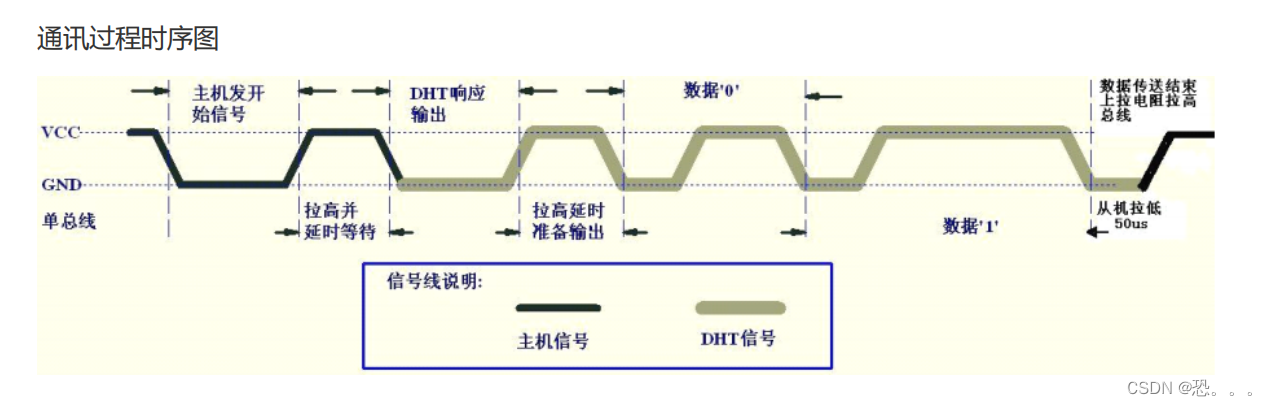

通讯过程时序图：

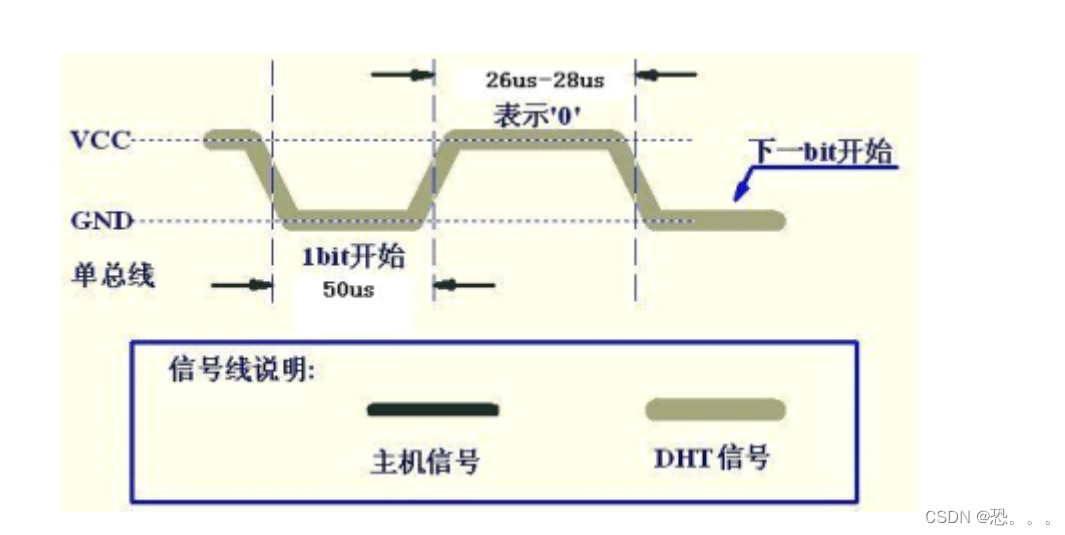

DHT11传输0的时序：

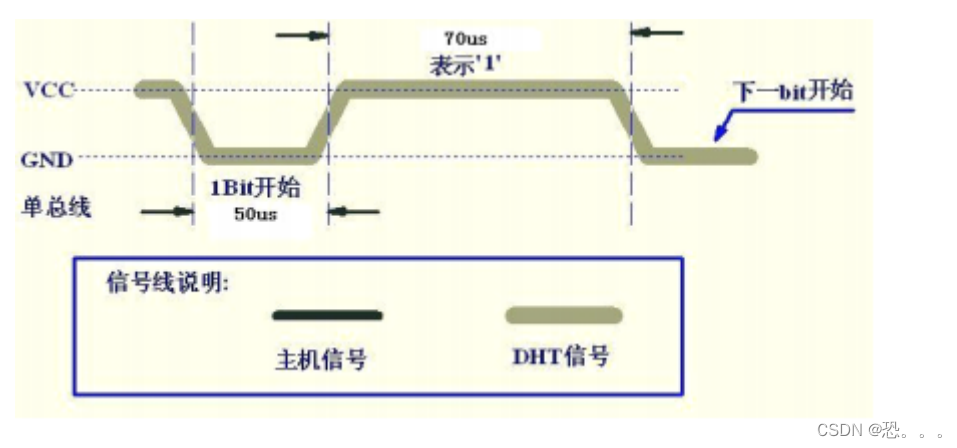

DHT11传输1的时序：

实现代码：

#include “reg52.h”
#include “intrins.h”

#define dataBuffer P0 //定义8位数据线，p0端口组

sfr AUXR = 0x8E;
sbit dht = P3^3;//模块data插在P3.3
sbit D5 = P3^7;
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

char temp[8];//温度
char humi[8];//湿度

void check_busy()//读忙信号
{
char tmp = 0x80;//默认在忙，让LCD1602解除忙的状态
dataBuffer = 0x80;
while(tmp & 0x80){//BF为高电平1，表示忙,& 0x80表示只取最高位来做判断
RS = 0;
RW = 1;
EN = 0;
nop();//上升沿给1个时钟周期
EN = 1;
nop();//给EN高电平2个时钟周期
nop();
tmp = dataBuffer;
EN = 0;
nop();//给下降沿1个时钟周期

}

}

void Write_Cmd_Func(char cmd)
{
check_busy();//忙指令
RS = 0;//写命令
RW = 0;

EN = 0;
_nop_();//上升沿给1个时钟周期
dataBuffer = cmd;
_nop_();
EN = 1;
_nop_();//给EN高电平2个时钟周期
_nop_();
EN = 0;
_nop_();//给下降沿1个时钟周期

}

void Write_Data_Func(char dataShow)
{
check_busy();//忙指令
RS = 1;//写数据
RW = 0;

EN = 0;
_nop_();//上升沿给1个时钟周期
dataBuffer = dataShow;
_nop_();
EN = 1;
_nop_();//给EN高电平2个时钟周期
_nop_();
EN = 0;
_nop_();//给下降沿1个时钟周期

}

void Delay5ms() //@11.0592MHz
{
unsigned char i, j;

i = 9;
j = 244;
do
{
	while (--j);
} while (--i);

}

void Delay15ms() //@11.0592MHz
{
unsigned char i, j;

i = 27;
j = 226;
do
{
	while (--j);
} while (--i);

}

char datas[5];

void Delay30ms() //@11.0592MHz
{
unsigned char i, j;

i = 54;
j = 199;
do
{
	while (--j);
} while (--i);

}

void Delay40us() //@11.0592MHz
{
unsigned char i;

_nop_();
i = 15;
while (--i);

}

void Delay1000ms() //@11.0592MHz
{
unsigned char i, j, k;

_nop_();
i = 8;
j = 1;
k = 243;
do
{
	do
	{
		while (--k);
	} while (--j);
} while (--i);

}

void UartInit(void) //9600bps@11.0592MHz
{
AUXR = 0x01;//降低电磁干扰
SCON = 0x50; //配置串口工作方式1，REN使能接收
TMOD &= 0x0F;
TMOD |= 0x20;//定时器1工作方式位8位自动重装

TH1 = 0xFD;
TL1 = 0xFD;//9600波特率的初值
TR1 = 1;//启动定时器1

}

void sendByte(char data_msg)
{
SBUF = data_msg;
while(!TI);//串口发送控制位
TI = 0;
}

void sendString(char* str)
{
while( *str != ‘\0’){
sendByte(*str);
str++;
}
}

void DHT11_Start()//
{
//a : dht = 1
dht = 1;
//b ：dht = 0
dht = 0;
//延时30ms
Delay30ms();
//c： dht = 1
dht = 1;
//卡d点；while(dht1);
while(dht);
//卡e点 while(!dht)
while(!dht);
//卡f点：while(dht)
while(dht);

}

void Read_Data_Form_DHT()
{
int i;//读几轮
int j;//每轮读几次
char tmp;
char flag;

DHT11_Start();//每次要获取温湿度数据时，要发送一次开始信号让DHT11传数据

for(i=0;i<5;i++){
	//卡g点：while(!dht)有效数据都是高电平，持续时间不一样，60us读，低电平0 高电平
	for(j=0;j<8;j++){
		while(!dht);//卡g点
		Delay40us();//此时读取电平信号，如果为低，则数据为0，为高，数据为1
		if(dht == 1){
			flag = 1;
			while(dht);//卡高电平变为低电平
	 }else{
			flag = 0;
	 }
	 //将得到的数据一位位读入tmp
	 tmp = tmp<<1;//空出最低位
	 tmp |= flag;//将电位标志写入最低位
	}

	datas[i]=tmp;//将5个温湿度数据放入数组datas

}

}

void LCD1602_INIT()
{
//（1）延时 15ms
Delay15ms();
//（2）写指令 38H(不检测忙信号)
Write_Cmd_Func(0x38);
//（3）延时 5ms
Delay5ms();
//（4）以后每次写指令，读/写数据操作均需要检测忙信号
//（5）写指令 38H：显示模式设置
Write_Cmd_Func(0x38);
//（6）写指令 08H：显示关闭
Write_Cmd_Func(0x08);
//（7）写指令 01H：显示清屏
Write_Cmd_Func(0x01);
//（8）写指令 06H：显示光标移动设置
Write_Cmd_Func(0x06);
//（9）写指令 0CH：显示开及光标设置
Write_Cmd_Func(0x0C);

}

void LCD1602_ShowLine(char row,char column,char *Str)
{
switch(row){
case 1:
Write_Cmd_Func(0x80+column);
while(*Str){
Write_Data_Func(*Str);
Str++;
}
break;

	case 2:
		Write_Cmd_Func(0x80+0x40+column);
	while(*Str){
		Write_Data_Func(*Str);
		Str++;
	}
	break;


}

}

void Build_Datas()
{
humi[0]=‘H’;
humi[1]=datas[0]/10+0x30;
humi[2]=datas[0]%10+0x30;
humi[3]=‘.’;
humi[4]=datas[1]%10+0x30;
humi[5]=datas[1]/10+0x30;
humi[6]=‘%’;
humi[7]=‘\0’;

temp[0]='T';
temp[1]=datas[2]/10+0x30;
temp[2]=datas[2]%10+0x30;
temp[3]='.';
temp[4]=datas[3]%10+0x30;
temp[5]=datas[3]/10+0x30;
temp[6]='C';
temp[7]='\0';

}

void main()
{
D5 = 1;
Delay1000ms();
UartInit();//初始化串口
LCD1602_INIT();//LCD1602初始化
Delay1000ms();//给模块稳定时间
Delay1000ms();

while(1){
	Delay1000ms();
	Read_Data_Form_DHT();
	if(datas[2] > 24){
		D5 = 0;
	}
	Build_Datas();
	sendString(humi);
	sendString("\r\n");
	sendString(temp);
	sendString("\r\n");
	LCD1602_ShowLine(1,2,humi);
	LCD1602_ShowLine(2,2,temp);

}

}

效果图：

H表示湿度，T表示温度

当温度大于24度时，D5会自动亮
