前言

随着信息技术的快速发展，企业和组织越来越依赖于高-效的业务流程管理来提升竞争力。然而，现有的工作流引擎往往存在一些痛点，比如配置复杂、灵活性不足、难以适应中国特色的审批流程等。那么，有没有一款软件能够处理这些问题呢？

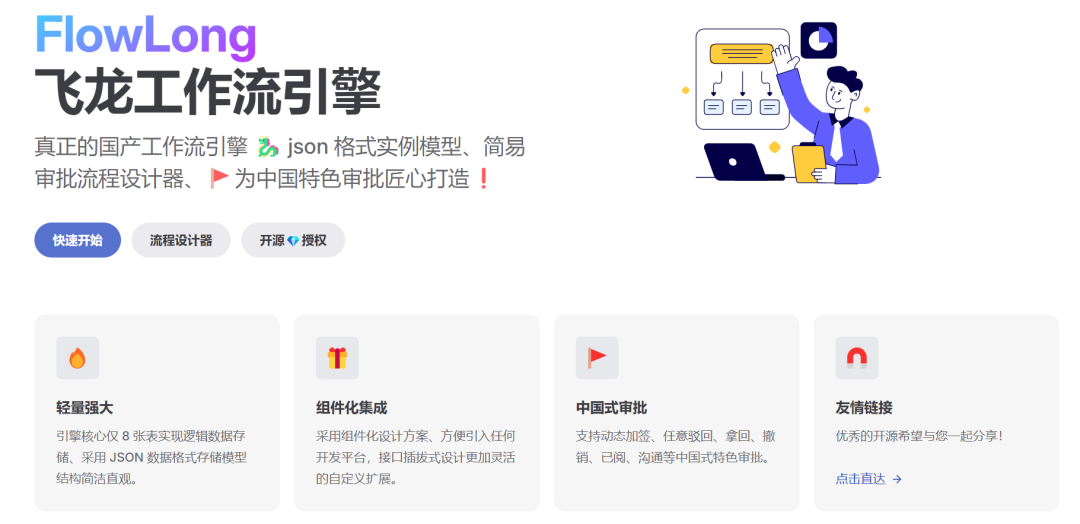

答案是肯定的。今天，我们将为大家介绍一款真正适合国内企业和组织的工作流引擎——FlowLong。

介绍

FlowLong 是一款由国人自主研发的工作流引擎，它支持 JSON 格式的实例模型和简易审批流程设计器，专门为中国特色审批流程匠心打造。FlowLong 不仅具备强大的功能，还具有高度的灵活性和易用性，能够帮助企业高-效地管理和优化业务流程。

特点

1. 国产化：完全自主开发，不受国外技术限制。

2. JSON 格式实例模型：简化数据存储，易于理解和维护。

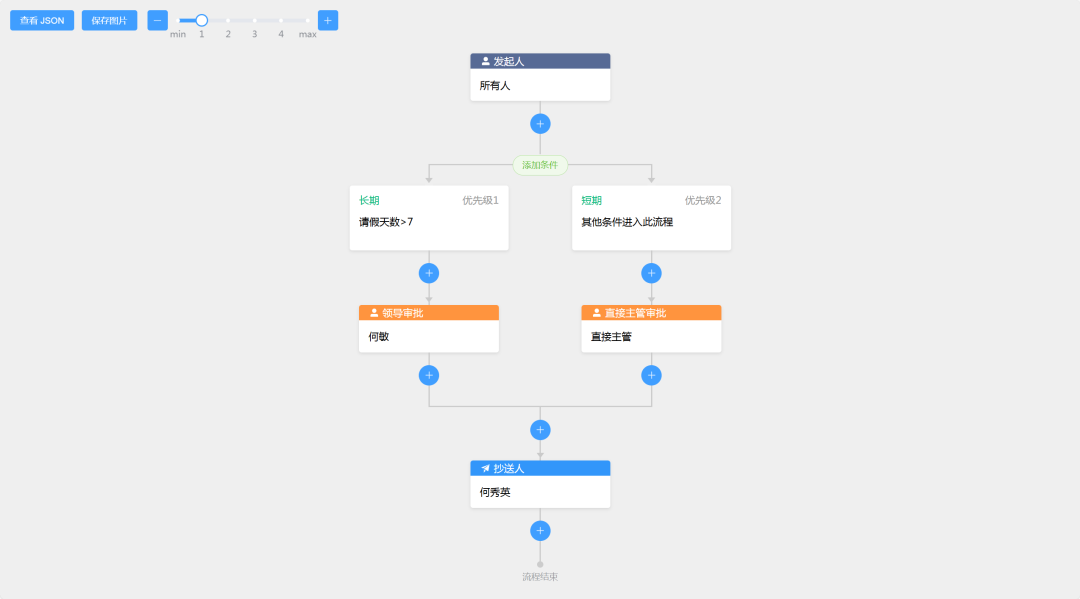

3. 简易审批流程设计器：图形化的界面，轻松设计复杂的审批流程。

4. 中国特色审批支持：支持多种中国特色的审批操作，如顺序会签、并行会签、票签等。

5. 丰富的功能：包括条件分支、并行分支、包容分支等多种流程控制机制。

6. 灵活的集成能力：支持多种 ORM 框架和主流开发框架，如 MybatisPlus 和 SpringBoot。

技术架构

FlowLong 的项目结构清晰，模块化设计使得开发和维护更加方便。以下是项目的主干结构：

|- db                               数据库文件存放目录
|- flowlong-core                    工作流核心库
|- flowlong-mybatis-plus            数据访问层，默认 MybatisPlus 当然你可以适配其它 ORM
|- flowlong-solon-plugin            Solon 启动插件
|- flowlong-spring-boot-example     SpringBoot 演示案例
|- flowlong-spring-boot-starter     SpringBoot 启动插件
|- build.gradle                     Gradle 依赖管理
|- pom.xml                          Maven 依赖管理

部署方式

本地开发

1. 克隆仓库：

git clone https://gitee.com/aizuda/flowlong.git

1. 导入 IDEA：

   • 导入项目，选择 Gradle 或 Maven 方式管理依赖。

2. 运行测试-用例：

   • 初始化数据库：执行 db/flowlong-mysql.sql 脚本。

   • 运行测试-用例：找到 flowlong-spring-boot-starter 模块下的 test/java/test 目录，执行 MySQL 相关测试类 Test...java，观察数据库中表数据的变化。

引入依赖

Maven：

<dependency>
    <groupId>com.aizuda</groupId>
    <artifactId>flowlong-spring-boot-starter</artifactId>
    <version>最新版本</version>
</dependency>

表结构说明

数据库脚本

引擎核心仅 8 张表实现逻辑数据存储，采用 JSON 数据格式存储模型结构简洁直观。

表结构

流程定义表 flw_process

字段	描述
id	主键ID
tenant_id	租户ID
create_id	创建人ID
create_by	创建人名称
create_time	创建时间
process_key	流程定义 key 唯一标识
process_name	流程定义名称
process_icon	流程图标地址
process_type	流程类型
process_version	流程版本，默认 1
instance_url	实例地址（外置表单发起地址）
remark	备注说明
use_scope	使用范围 0，全员 1，指定人员（业务关联） 2，均不可提交
process_state	流程状态 0，不可用 1，可用 2，历史版本
model_content	流程模型定义JSON内容
sort	排序

流程实例表 flw_instance

字段	描述
id	主键ID
tenant_id	租户ID
create_id	创建人ID
create_by	创建人名称
create_time	创建时间
process_id	流程定义ID
parent_instance_id	父流程实例ID
priority	优先级
instance_no	流程实例编号
business_key	业务KEY
variable	变量json
current_node_name	当前所在节点名称
current_node_key	当前所在节点key
expire_time	期望完成时间
last_update_by	上次更新人
last_update_time	上次更新时间

历史流程实例表 flw_his_instance

字段	描述
instance_state	状态 0，审批中 1，审批通过 2，审批拒绝 3，撤销审批 4，超时结束 5，强制终止
end_time	结束时间
duration	处理耗时

扩展流程实例表 flw_ext_instance

字段	描述
id	主键ID
tenant_id	租户ID
process_id	流程定义ID
instance_id	流程实例ID
process_name	流程名称
process_type	流程类型
model_content	流程模型定义JSON内容

任务表 flw_task

字段	描述
id	主键ID
tenant_id	租户ID
create_id	创建人ID
create_by	创建人名称
create_time	创建时间
instance_id	流程实例ID
parent_task_id	父任务ID
task_name	任务名称
task_key	任务 key 唯一标识
task_type	任务类型
perform_type	参与类型
action_url	任务处理的url
variable	变量json
assignor_id	委托人ID
assignor	委托人
expire_time	任务期望完成时间
remind_time	提醒时间
remind_repeat	提醒次数
viewed	已阅 0，否 1，是

历史任务表 flw_his_task

字段	描述
call_process_id	调用外部流程定义ID
call_instance_id	调用外部流程实例ID
finish_time	完成时间
task_state	任务状态 0，活动 1，跳转 2，完成 3，拒绝 4，撤销审批 5，超时 6，终止 7，驳回终止
duration	处理耗时

任务参与者表 flw_task_actor

字段	描述
id	主键ID
tenant_id	租户ID
instance_id	流程实例ID
task_id	任务ID
actor_id	参与者ID
actor_name	参与者名称
actor_type	参与者类型 0，用户 1，角色 2，部门
weight	权重，票签任务时，该值为不同处理人员的分量比例
agent_id	代理人ID
agent_type	代理人类型 0，代理 1，被代理 2，认领角色 3，认领部门
extend	扩展json

历史任务参与者表 flw_his_task_actor

字段	描述
id	主键ID
tenant_id	租户ID
instance_id	流程实例ID
task_id	任务ID
actor_id	参与者ID
actor_name	参与者名称
actor_type	参与者类型 0，用户 1，角色 2，部门
weight	权重，票签任务时，该值为不同处理人员的分量比例
agent_id	代理人ID
agent_type	代理人类型 0，代理 1，被代理 2，认领角色 3，认领部门
extend	扩展json

开源协议

FlowLong 遵循 Apache License Version 2.0 协议开源。

即刻体验一波

功能展示

FlowLong 支持多种标准 BPMN 功能，同时针对中国特色的审批流程进行了优化。以下是部分功能及其描述：

支持功能	功能描述	完成程度
条件分支	排它分支用于在流程中实现决策，即根据条件选择一个分支执行。也用于处理异常情况，将流程路由到特定的异常处理分支。	✅
并行分支	并行分支允许将流程分成多条分支，也可以把多条分支汇聚到一起。其功能是基于进入和外出顺序流的，即可以分叉（fork）成多个并行分支，也可以汇聚（join）多个并行分支。	✅
包容分支	包容分支可以看做是排它分支和并行分支的结合体。它允许基于条件选择多条分支执行，但如果没有任何一个分支满足条件，则可以选择默认分支。	✅
路由分支	根据条件选择一个分支执行（重定向到指定配置节点），也可以选择默认分支执行（继续往下执行）。	✅
父子流程	主流程节点设置子流程，子流程节点会自动进入子流程，子流程结束后，主流程节点会自动跳转。	✅
顺序会签	指同一个审批节点设置多个人，如A、B、C三人，三人按顺序依次收到待办，即A先审批，A提交后B才能审批，需全部同意之后，审批才可到下一审批节点。	✅
并行会签	指同一个审批节点设置多个人，如A、B、C三人，三人会同时收到待办任务，需全部同意之后，审批才可到下一审批节点。	✅
或签	一个流程审批节点里有多个处理人，任意一个人处理后就能进入下一个节点。	✅
票签	指同一个审批节点设置多个人，如A、B、C三人，分别定义不同的权重，当投票权重比例大于 50% 就能进入下一个节点。	✅
抄送	将审批结果通知给抄送列表对应的人，同一个流程实例默认不重复抄送给同一人。	✅
驳回	将审批重置发送给某节点，重新审批。驳回也叫退回，也可以分退回申请人、退回上一步、任意退回等。	✅
分配	允许用户自行决定任务转办、委派、主办 及其它。	✅
转办	A转给其B审批，B审批后，进入下一节点。	✅
委派	A转给其B审批，B审批后，转给A，A审批后进入下一节点。	✅
代理	A指定代理人B之后，就不用做任何操作了。B完成任务后，A和B都能查到这个任务，A完成任务，B就看不到任务了。	✅
跳转	可以将当前流程实例跳转到任意办理节点。	✅
拿回	在当前办理人尚未处理文件前，允许上一节点提交人员执行拿回。	✅
唤醒	历史任务唤醒，重新进入审批流程。	✅
撤销	流程发起者可以对流程进行撤销处理。	✅
加签	允许当前办理人根据需要自行增加当前办理节点的办理人员（前置节点，后置节点）。	✅
减签	在当前办理人操作之前减少办理人。	✅
追加	发起流程动态追加修改节点处理人，更灵活的实例级动态调整节点处理人的可伸缩处理方案。	✅
认领	公共任务认领。	✅
已阅	任务是否查看状态显示。	✅
催办	通知当前活动任务处理人办理任务。	✅
沟通	与当前活动任务处理人沟通。	✅
终止	在任意节点终止流程实例。	✅
定时	设置时间节点定时执行任务进入下一步。	✅
触发	执行流程触发器业务逻辑实现，结束执行进入下一步，支持【立即触发】【定时触发】两种实现。	✅
动态构建	根据当前任务动态构建执行新任务，并且不体现在流程图中。	✅
超时审批	根据设置的超时审批时间，超时后自动审批【自动通过或拒绝】。	✅
自动提醒	根据设置的提醒时间，提醒审批人审批【可设定提醒次数】实现接口任意方式提醒【短信，Email ，微-信，钉钉等】。	✅

结语

FlowLong 是一款真正适合国内企业和组织的工作流引擎，它不仅具备强大的功能和高度的灵活性，还特别针对中国特色的审批流程进行了优化。

源码：https://gitee.com/aizuda/flowlong

文档：https://doc.flowlong.com/
