Datawhale智能汽车AI挑战赛

1.赛题解析

赛题地址：https://tianchi.aliyun.com/competition/entrance/532155
任务：

• 输入：元宇宙仿真平台生成的前视摄像头虚拟视频数据（8-10秒左右）；
• 输出：对视频中的信息进行综合理解，以指定的json文件格式，按照数据说明中的关键词（key）填充描述型的文本信息（value，中文/英文均可以）

评分标准：
系统会针对参赛者提交的json文件，通过描述型的文本信息与真值进行对比，综合得出分数；其中，“距离最近的交通参与者的行为”的题目为2分，其它题目为1分；每个视频的满分为10分。每一个视频结果中的key值，需要参考数据说明的json格式示例，请勿进行修改。

2.Baseline详解

深度学习框架搭建：
可参考
Paddle版：
首先导入库

import paddle
from PIL import Image
from clip import tokenize, load_model
import glob, json, os
import cv2
from PIL import Image
from tqdm import tqdm_notebook
import numpy as np
from sklearn.preprocessing import normalize
import matplotlib.pyplot as plt

paddle：PaddlePaddle深度学习框架。
PIL：Python Imaging Library，用于图像处理。
clip：包含CLIP模型的库。
glob：用于获取文件路径。
json：用于处理JSON数据。
os：用于操作文件和目录。
cv2：OpenCV库，用于读取视频帧。
tqdm_notebook：用于显示进度条。
numpy：用于数值计算。
sklearn.preprocessing.normalize：用于归一化数据。
matplotlib.pyplot：用于绘图。

加载CLIP模型和转换器：

model, transforms = load_model('ViT_B_32', pretrained=True)

定义匹配词典：

en_match_words = {
    "scerario" : ["suburbs","city street","expressway","tunnel","parking-lot","gas or charging stations","unknown"],
    "weather" : ["clear","cloudy","raining","foggy","snowy","unknown"],
    "period" : ["daytime","dawn or dusk","night","unknown"],
    "road_structure" : ["normal","crossroads","T-junction","ramp","lane merging","parking lot entrance","round about","unknown"],
    "general_obstacle" : ["nothing","speed bumper","traffic cone","water horse","stone","manhole cover","nothing","unknown"],
    "abnormal_condition" : ["uneven","oil or water stain","standing water","cracked","nothing","unknown"],
    "ego_car_behavior" : ["slow down","go straight","turn right","turn left","stop","U-turn","speed up","lane change","others"],
    "closest_participants_type" : ["passenger car","bus","truck","pedestrain","policeman","nothing","others","unknown"],
    "closest_participants_behavior" : ["slow down","go straight","turn right","turn left","stop","U-turn","speed up","lane change","others"],
}

定义结果JSON对象

submit_json = {
    "author" : "abc" ,
    "time" : "231011",
    "model" : "model_name",
    "test_results" : []
}

获取视频文件路径并排序：

paths = glob.glob('./初赛测试视频/*')
paths.sort()

遍历每个视频文件：

for video_path in paths:
    print(video_path)

读取视频帧并进行预处理

cap = cv2.VideoCapture(video_path)
img = cap.read()[1]
image = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
image = Image.fromarray(image)
image = transforms(image).unsqueeze(0)

定义单个视频结果的字典，并设置默认值：

single_video_result = {
    "clip_id": clip_id,
    "scerario" : "cityroad",
    "weather":"unknown",
    "period":"night",
    "road_structure":"ramp",
    "general_obstacle":"nothing",
    "abnormal_condition":"nothing",
    "ego_car_behavior":"turning right",
    "closest_participants_type":"passenger car",
    "closest_participants_behavior":"braking"
}

对于每个关键词，使用CLIP模型进行分类：

for keyword in en_match_words.keys():
    if keyword not in ["weather", "road_structure"]:#只有当关键词为"weather"或"road_structure"时才会执行后续的操作，其他关键词则会跳过
        continue

    texts = np.array(en_match_words[keyword])#先将关键词对应的文本转换为一个NumPy数组
#先使用了一个名为tokenize的函数，它将关键词转换为模型能够理解的标记序列，然后调用CLIP模型的model方法，传入图像和标记化的文本，获取图像和文本的logits（预测得分）。其中，logits_per_image表示图像的logits，logits_per_text表示文本的logits
    with paddle.no_grad():
        logits_per_image, logits_per_text = model(image, tokenize(en_match_words[keyword]))
        probs = paddle.nn.functional.softmax(logits_per_image, axis=-1)#使用softmax函数对图像的logits进行归一化处理，得到每个类别的概率

    probs = probs.numpy()
    single_video_result[keyword] = texts[probs[0].argsort()[::-1][0]]#将概率值转换为NumPy数组，并根据概率值从高到低进行排序。然后将对应的文本赋值给single_video_result字典中的相应关键词

将单个视频结果添加到结果JSON对象中：

submit_json["test_results"].append(single_video_result)

将结果JSON对象保存为文件：

with open('clip_result.json', 'w', encoding='utf-8') as up:
    json.dump(submit_json, up, ensure_ascii=False)

对一系列视频进行分类，并将结果保存在一个JSON文件中。其中使用了PaddlePaddle的深度学习框架和OpenAI的CLIP模型来进行图像和文本的匹配和分类。
CLIP模型原理
可参考另一位助教写的博客点击直达
参考链接1

CLIP的训练数据是文本-图像对：一张图像和它对应的文本描述，这里希望通过对比学习，模型能够学习到文本-图像对的匹配关系。如下图所示，CLIP包括两个模型：Text Encoder和Image Encoder，其中Text Encoder用来提取文本的特征，可以采用NLP中常用的text transformer模型；而Image Encoder用来提取图像的特征，可以采用常用CNN模型或者vision transformer。

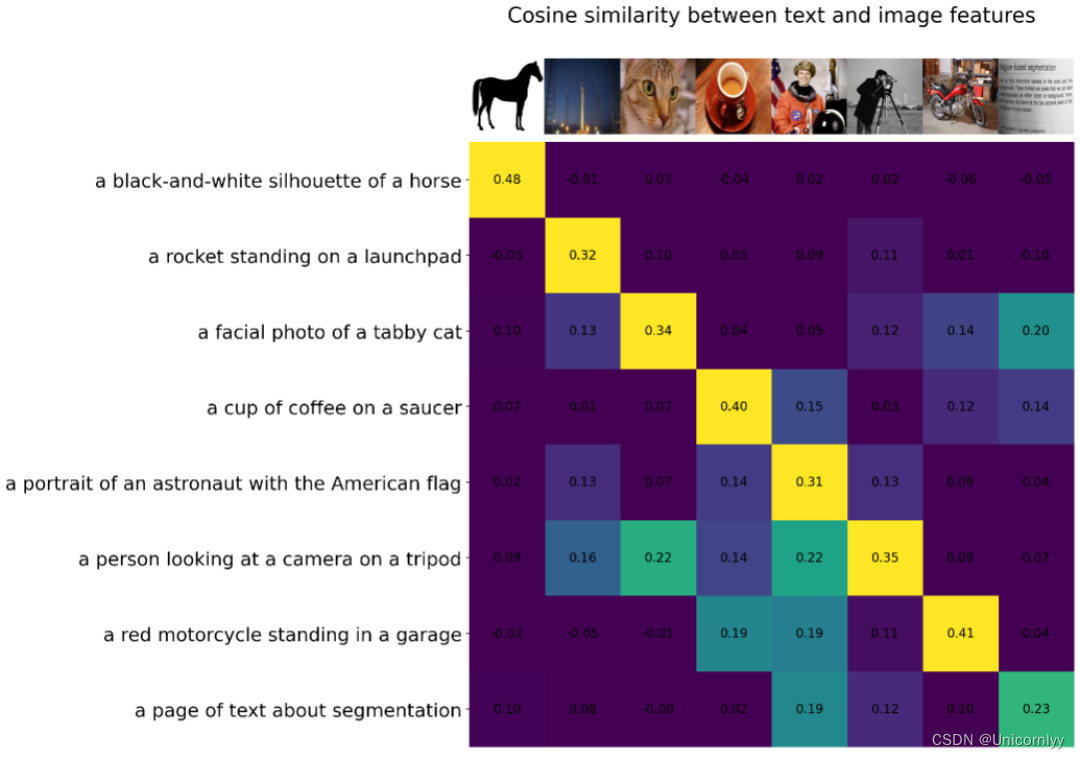

CLIP的思想非常简单，只需要看懂这幅图就可以了，左边是训练的原理，CLIP一共有两个模态，一个是文本模态，一个是视觉模态，分别对应了Text Encoder和Image Encoder。

• Text Encoder用于对文本进行编码，获得其Embedding；
• Image Encoder用于对图片编码，获得其Embedding。
• 两个Embedding均为一定长度的单一向量。


pytorch版：
全部代码及注释

#导入库
import glob, json, os
import cv2
from PIL import Image
from tqdm import tqdm_notebook
import numpy as np
from sklearn.preprocessing import normalize
import matplotlib.pyplot as plt

from PIL import Image
import requests
from transformers import CLIPProcessor, CLIPModel
#加载预训练的CLIP模型：
#通过使用Hugging Face的transformers库，该代码从预训练模型 "openai/clip-vit-large-patch14-336" 中加载了一个CLIP模型，并创建了一个处理器processor
model = CLIPModel.from_pretrained("openai/clip-vit-large-patch14-336")
processor = CLIPProcessor.from_pretrained("openai/clip-vit-large-patch14-336")
#通过URL下载一张图像，并使用PIL库打开该图像，处理图像数据
url = "http://images.cocodataset.org/val2017/000000039769.jpg"
image = Image.open(requests.get(url, stream=True).raw)
#准备模型输入并获取输出，使用CLIP处理器processor对图像和文本进行处理，准备成模型需要的张量格式，然后将输入传递给CLIP模型，获取模型的输出
inputs = processor(text=["a photo of a cat", "a photo of a dog"], images=image, return_tensors="pt", padding=True)

outputs = model(**inputs)

logits_per_image = outputs.logits_per_image # this is the image-text similarity score# 得到图像-文本相似度得分
logits_per_image.softmax(dim=1) # we can take the softmax to get the label probabilities# 对结果进行softmax处理，得到标签概率
#我们得到了图像和文本之间的相似度得分logits_per_image，并对其进行了softmax处理，得到了标签的概率分布

#分别定义了中文和英文对应的关键词匹配字典。
cn_match_words = {
    "工况描述": ["高速/城市快速路", "城区", "郊区", "隧道", "停车场", "加油站/充电站", "未知"],
    "天气": ["晴天", "雨天", "多云", "雾天", "下雪", "未知"],
    "时间": ["白天", "夜晚", "拂晓/日暮", "未知"],
    "道路结构": ["十字路口", "丁字路口", "上下匝道", "车道汇入", "进出停车场", "环岛", "正常车道", "未知"],
    "一般障碍物": ["雉桶", "水马", "碎石/石块", "井盖", "减速带", "没有"],
    "道路异常情况": ["油污/水渍", "积水", "龟裂", "起伏不平", "没有", "未知"],
    "自车行为": ["直行", "左转", "右转", "停止", "掉头", "加速", "减速", "变道", "其它"],
    "最近的交通参与者": ["行人", "小型汽车", "卡车", "交警", "没有", "未知", "其它"],
    "最近的交通参与者行为": ["直行", "左转", "右转", "停止", "掉头", "加速", "减速", "变道", "其它"],
}

en_match_words = {
"scerario" : ["suburbs","city street","expressway","tunnel","parking-lot","gas or charging stations","unknown"],
"weather" : ["clear","cloudy","raining","foggy","snowy","unknown"],
"period" : ["daytime","dawn or dusk","night","unknown"],
"road_structure" : ["normal","crossroads","T-junction","ramp","lane merging","parking lot entrance","round about","unknown"],
"general_obstacle" : ["nothing","speed bumper","traffic cone","water horse","stone","manhole cover","nothing","unknown"],
"abnormal_condition" : ["uneven","oil or water stain","standing water","cracked","nothing","unknown"],
"ego_car_behavior" : ["slow down","go straight","turn right","turn left","stop","U-turn","speed up","lane change","others"],
"closest_participants_type" : ["passenger car","bus","truck","pedestrain","policeman","nothing","others","unknown"],
"closest_participants_behavior" : ["slow down","go straight","turn right","turn left","stop","U-turn","speed up","lane change","others"],
}
#读取视频文件
cap = cv2.VideoCapture(r'D:/D/Download/360安全浏览器下载/初赛测试视频/初赛测试视频/41.avi')
#读取视频帧图像读取第一帧图片可以考虑一下怎么改进
img = cap.read()[1]
image = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)#转换图像颜色格式，将图像从BGR格式转换为RGB格式
#创建PIL图像对象
image = Image.fromarray(image)#使用PIL库的fromarray函数将NumPy数组（即经过颜色格式转换后的图像数据）转换为PIL的Image对象

image.resize((600, 300))
#两个Python字典的定义和赋值操作
submit_json = {
    "作者" : "阿水" ,
    "时间" : "231011",
    "模型名字" : "model_name",
    "测试结果" : []
}

submit_json = {
    "author" : "abc" ,
    "time" : "231011",
    "model" : "model_name",
    "test_results" : []
}
#使用了Python中的glob模块来匹配文件路径，获取指定目录下所有文件的路径并将结果进行排序
paths = glob.glob(r'.\chusai\*')
paths.sort()
#对paths列表中的每个视频路径进行处理，并生成相应的结果
for video_path in paths:
    print(video_path)

#   clip_id = video_path.split('/')[-1]
    clip_id = os.path.split(video_path)[-1]
    print(clip_id)
    # clip_id = video_path.split('/')[-1][:-4]
    cap = cv2.VideoCapture(video_path)#打开视频文件
    img = cap.read()[1]#读取视频帧，将得到的图像赋值给变量img
    image = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
 #   image = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    image = Image.fromarray(image)  #将BGR格式的图像转换为RGB格式，并将结果赋值给变量image
    #定义了一个字典single_video_result，包含了一些视频相关的属性
    single_video_result = {
        "clip_id": clip_id,
        "scenario" : "cityroad",
        "weather":"clear",
        "period":"daytime",
        "road_structure":"namal",
        "general_obstacle":"nothing",
        "abnormal_condition":"nothing",
        "ego_car_behavior":"go straight",
        "closest_participants_type":"passenger car",
        "closest_participants_behavior":"braking"
    }
    #遍历en_match_words字典中的关键字，对除了weather、road_structure、scerario和period以外的关键字进行处理
    for keyword in en_match_words.keys():
        if keyword not in ["weather", "road_structure", 'scenario', 'road_structure', 'period']:
            continue
        texts = np.array(en_match_words[keyword])#转化为Numpy数组
        inputs = processor(text=list(texts), images=image, return_tensors="pt", padding=True)#使用模型的处理器（processor）对文本和图像进行处理，生成模型输入所需的格式。这里的处理器负责将文本和图像转换为模型能够接受的输入格式
        print(inputs)
        outputs = model(**inputs)#调用模型，将处理后的输入传入模型中，得到模型的输出。模型的输出包括了图像和文本之间的相似度得分
        logits_per_image = outputs.logits_per_image  # this is the image-text similarity score
        probs = logits_per_image.softmax(dim=1)  # probs: [[1.2686e-03, 5.4499e-02, 6.7968e-04, 9.4355e-01]]将相似度得分进行softmax处理，得到每个类别的概率分布
        single_video_result[keyword] = texts[probs[0].argsort().numpy()[::-1][0]]#根据概率最大的类别，从文本数组中取出相应的文本，并将其作为该关键字对应的值，赋给single_video_result字典

    submit_json["test_results"].append(single_video_result)#将处理得到的single_video_result字典添加到submit_json["test_results"]列表中，最终得到一个JSON对象，其中包含了对每个视频的预测结果

   len(paths)
   # 遍历每个数据条目，对clip_id进行修改
  #首先，这个循环遍历了名为submit_json的JSON对象中的'test_results'字段对应的列表。对于列表中的每个条目（在代码中称为entry），它检查是否存在名为'clip_id'的字段。

#如果存在'clip_id'字段，代码会执行entry['clip_id'].split("\\")[-1]操作。这行代码的作用是将'clip_id'字段的值按照反斜杠\分割，并取分割后的结果的最后一个部分。这样的操作通常用于获取文件路径中的文件名部分。
for entry in submit_json['test_results']:
    if 'clip_id' in entry:
        entry['clip_id'] = entry['clip_id'].split("\\")[-1]
#代码打开了一个名为coggle_result5.json的文件（路径为D:/D/Download/360安全浏览器下载/）以供写入，并使用json.dump将经过处理的submit_json对象写入到这个文件中。参数ensure_ascii=False表示在生成的JSON文件中允许非ASCII字符的存在，通常用于处理非英文文本。
with open(r'D:/D/Download/360安全浏览器下载/coggle_result5.json', 'w', encoding='utf-8') as up:
    json.dump(submit_json, up, ensure_ascii=False)
# "作者" : "abc" ,
# "时间" : "YYMMDD",
# "模型名字" : "model_name",
# "测试结果" :[
# {
# "视频ID" : "xxxx_1",
# "工况描述" : "城市道路",
# "天气":"未知",
# "时间":"夜晚",
# "道路结构":"匝道",
# "一般障碍物":"无",
# "道路异常情况":"无",
# "自车行为":"右转",
# "最近的交通参与者":"小轿车",
# "最近的交通参与者行为":"制动"
# },

submit_json

目前分数147
在pytorch版上做的改进
1.换模型
clip-vit-large-patch14 是两年前的模型
clip-vit-large-patch14-336是一年前的模型
秉着新的肯定会比老的效果好的想法分数从121->126不错！
2.然后还尝试改了一下single_video_result

   single_video_result = {
        "clip_id": clip_id,
        "scenario" : "cityroad",
        "weather":"clear",
        "period":"daytime",
        "road_structure":"namal",
        "general_obstacle":"nothing",
        "abnormal_condition":"nothing",
        "ego_car_behavior":"go straight",
        "closest_participants_type":"passenger car",
        "closest_participants_behavior":"braking"
    }

然后就126->132了
3.尝试在keyword中加入“closest_participants_behavior”
分数132->147

第一次直播：
（baseline讲解）
1、对部分合适的视频标签进行识别，需要考虑哪些标签可以从图片的角度识别？
2.clip的版本（https://huggingface.co/models?sort=trending&serach=clip）,会用精度的差异
3、视频抽帧，考虑抽取多张图进行预测最终投票。
4、暂时不需要gpu，因为只是做模型预测并没有模型训练。可以标一些数据进行有监督的训练
5、找一些预训练模型可以用，如视频问答，图片问答去做
6、视频太少不太建议对clip进行微调
7、考虑无监督，抽取关键点的方式
8.天气的预测现有模型很难匹配，很有可能是unknow，如何让clip模型回答“unknow”
9、提示词的区别也会影响精度（clip的文本promote会影响精度）
10、单帧角度不行的话考虑多帧或者视频角度
第二次直播：
(进阶思路)
1、可以用VQA的模型去做，不过也需要去构建提示词，需要去尝试判断和本身的模型包含哪些模块，
使用其它模型需要考虑与CLIP模型有重叠部分的，需要避免

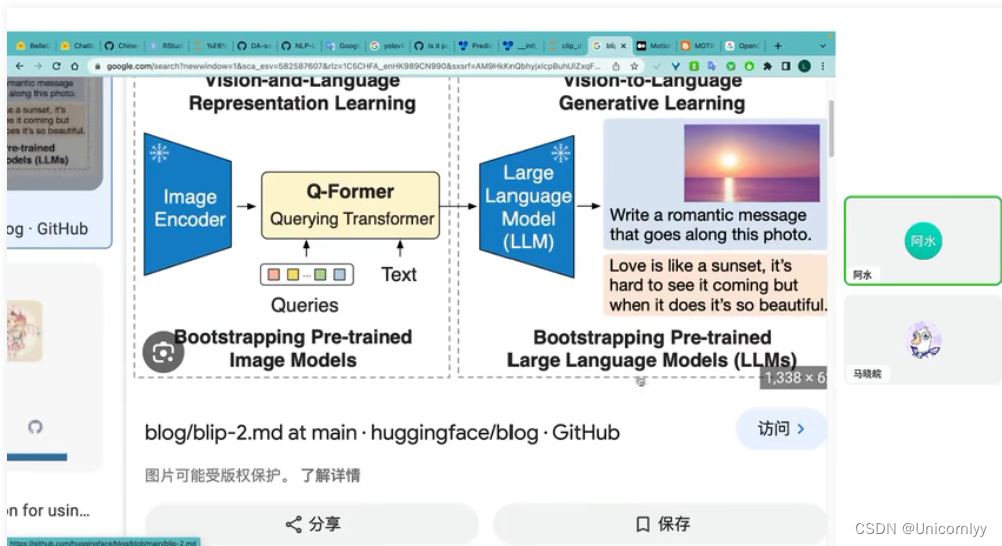

比如BLIP2模型
pip install ultralytics

2、对于视频数据
用OpenCV逐帧读取
包括读取视频帧、转换图像格式以及保存图像的操作

#读取视频的下一帧图像并保存为图像 "img1.jpg"
cap = cv2.VideoCapture(r'D:/D/Download/360安全浏览器下载/初赛测试视频/初赛测试视频/41.avi')
img = cap.read()[1]
image = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
image = Image.fromarray(image)
image.save('img1.jpg')
#跳过前50帧并保存第51帧图像为 "img10.jpg"
cap = cv2.VideoCapture(r'D:/D/Download/360安全浏览器下载/初赛测试视频/初赛测试视频/41.avi')
for _ in range(50):
    cap.read()
img = cap.read()[1]
image = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
image = Image.fromarray(image)
image.save('img10.jpg')

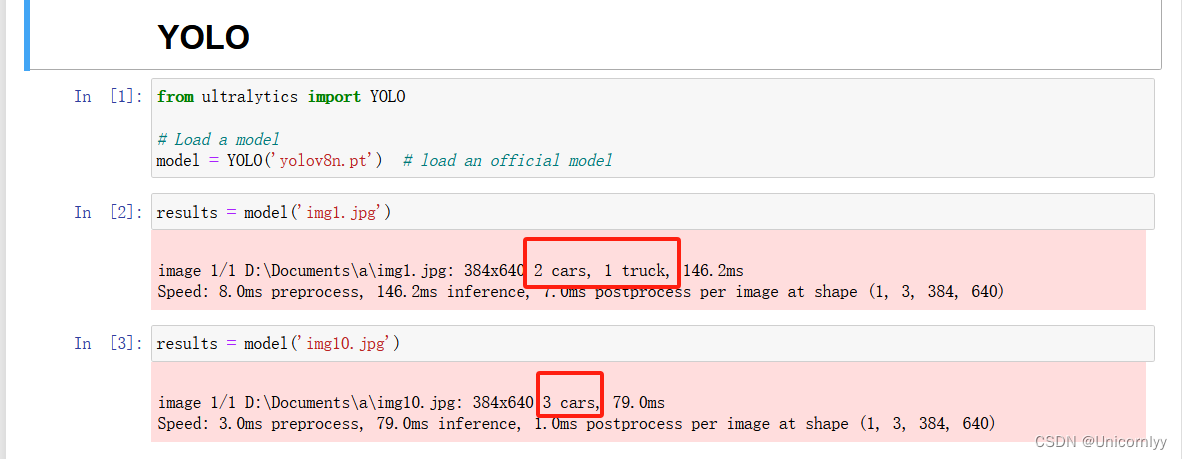

3、加入目标检测模型
YOLO，对视频中的一些物体进行识别，如障碍物，行人，车辆

4、关键点

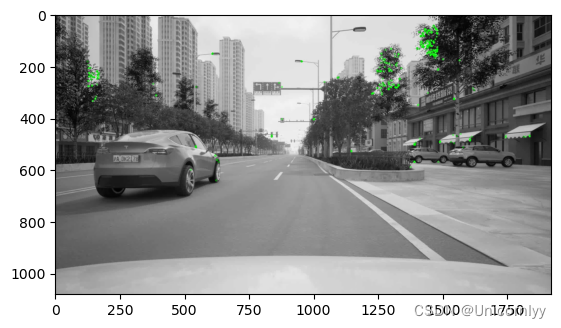

ORB识别并绘制关键点（一般都是角点在道路两旁 不会在道路中间）
并做关键点的暴力匹配并计算距离，来判断左图与右图旋转的角度以及关键点的运动

#进行特征点检测和描述符计算，并绘制关键点在图像上的位置
import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt
#读取图像并转为灰度图像
img = cv.imread('img1.jpg', cv.IMREAD_GRAYSCALE)
# 初始化ORB检测器Initiate ORB detector，使用OpenCV的ORB_create函数创建一个ORB检测器对象。ORB（Oriented FAST and Rotated BRIEF）是一种特征点检测和描述符计算的算法
#检测关键点
orb = cv.ORB_create()
# find the keypoints with ORB
kp = orb.detect(img,None)#使用ORB检测器的detect方法检测图像中的关键点。None表示没有输入掩码
#计算描述符 compute the descriptors with ORB
kp, des = orb.compute(img, kp)#使用ORB检测器的compute方法计算关键点的描述符。kp是输入的关键点，des是输出的描述符
# 绘制关键点draw only keypoints location,not size and orientation
img2 = cv.drawKeypoints(img, kp, None, color=(0,255,0), flags=0)
plt.imshow(img2), plt.show()#使用OpenCV的drawKeypoints函数绘制关键点在图像上的位置，并将结果保存在img2变量中。kp是关键点，None表示没有输出图像（直接在原图上绘制），color=(0,255,0)表示绘制的颜色为绿色，flags=0表示不显示关键点的大小和方向。最后使用matplotlib库的imshow和show方法显示绘制好关键点的图像

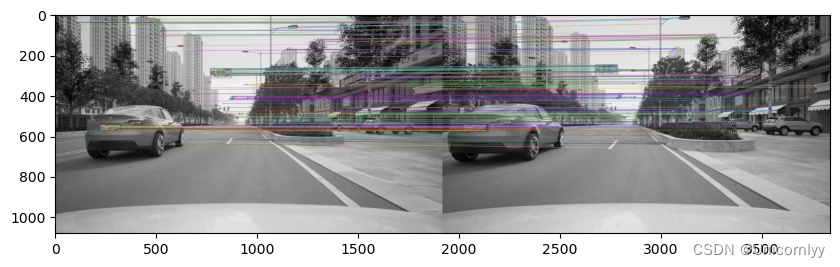

使用OpenCV库进行图像特征匹配，并绘制匹配结果

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
#读取两张图像并转为灰度图像
img1 = cv.imread('img1.jpg',cv.IMREAD_GRAYSCALE)          # queryImage
img2 = cv.imread('img10.jpg',cv.IMREAD_GRAYSCALE) # trainImage
# 初始化SIFT检测器Initiate SIFT detector
sift = cv.SIFT_create()#SIFT（Scale-Invariant Feature Transform）是一种常用的特征点检测和描述符计算算法
# 检测关键点和计算描述符find the keypoints and descriptors with SIFT
kp1, des1 = sift.detectAndCompute(img1,None)
kp2, des2 = sift.detectAndCompute(img2,None)
# 使用Brute-Force匹配器进行特征匹配BFMatcher with default params
bf = cv.BFMatcher()
matches = bf.knnMatch(des1,des2,k=2)#使用OpenCV的BFMatcher函数创建一个Brute-Force匹配器对象，并使用knnMatch方法对两张图像的描述符进行匹配。参数k=2表示返回每个查询描述符的前两个最佳匹配
# 应用比值测试Apply ratio test
good = []
for m,n in matches:
    if m.distance < 0.35*n.distance:
        good.append([m])#对特征匹配结果应用比值测试，如果最佳匹配的距离小于次佳匹配的距离的0.35倍，则将其添加到good列表中
# 绘制匹配结果cv.drawMatchesKnn expects list of lists as matches.
img3 = cv.drawMatchesKnn(img1,kp1,img2,kp2,good,None,flags=cv.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)

plt.figure(figsize=(10, 5))
plt.imshow(img3),plt.show()#使用OpenCV的drawMatchesKnn函数绘制匹配结果，并将结果保存在img3变量中。img1和img2分别是两张输入图像，kp1和kp2分别是两张图像的关键点，good是匹配结果，None表示没有输出图像（直接在原图上绘制），flags参数设置为cv.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS表示不绘制单个关键点。最后使用matplotlib库的imshow和show方法显示绘制好匹配结果的图像

5、运动检测
用Opencv读取两帧结果判断两帧是否发生变化
从视频中捕获帧并检测运动的

# import the opencv module
import cv2

# capturing video
capture = cv2.VideoCapture("./初赛测试视频/44.avi")

while capture.isOpened():
    # to read frame by frame
    _, img_1 = capture.read()

    _, img_2 = capture.read()
    _, img_2 = capture.read()
    _, img_2 = capture.read()
    _, img_2 = capture.read()

    _, img_2 = capture.read()

    # find difference between two frames
    diff = cv2.absdiff(img_1, img_2)#使用cv2.absdiff()函数计算当前帧与前一帧两帧之间的差异图像。



    #转换为灰度图像 to convert the frame to grayscale
    diff_gray = cv2.cvtColor(diff, cv2.COLOR_BGR2GRAY)

    # 使用cv2.GaussianBlur()函数对灰度图像进行高斯模糊。apply some blur to smoothen the frame
    diff_blur = cv2.GaussianBlur(diff_gray, (5, 5), 0)

    # 使用cv2.threshold()函数将灰度图像转换为二值图像to get the binary image
    _, thresh_bin = cv2.threshold(diff_blur, 40, 255, cv2.THRESH_BINARY)

    #使用cv2.findContours()函数寻找二值图像中的轮廓 to find contours
    contours, hierarchy = cv2.findContours(thresh_bin, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

    #使用cv2.boundingRect()函数获取每个轮廓的边界框坐标，如果轮廓的面积大于300，则绘制矩形框 to draw the bounding box when the motion is detected
    for contour in contours:
        x, y, w, h = cv2.boundingRect(contour)
        if cv2.contourArea(contour) > 300:
            cv2.rectangle(img_1, (x, y), (x+w, y+h), (0, 255, 0), 2)
    # cv2.drawContours(img_1, contours, -1, (0, 255, 0), 2)

    # display the output
    plt.imshow(img_1)
    break

6、车道线检测
通过深度学习模型识别并分割车道线来判断车辆运动状态
7、距离识别
可以检测最近交通参与者（如其他车辆、行人等）及其行为，通过目标检测、目标跟踪等技术来识别并推断出目标的距离和行为，例如判断目标是否静止、行走或驾驶方向
