1.配置需求
1.1SwitchA、B、C均是V7交换机,需要把SwitchA设置为NTP时钟服务器,SwitchB做为SwitchA的客户端,同步时间;
1.2由于SwitchC与SwitchA路由不可达,无法直接从SwitchA同步时间。需要将SwitchB做为SwitchC的服务器,让SwitchC同步时间。

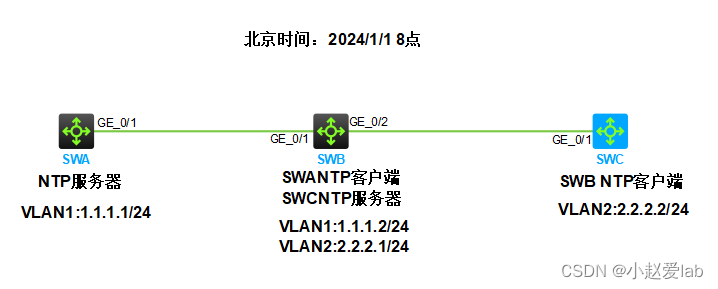

2.组网图
3.配置步骤
3.1配置SWA为NTP服务器
[SWA]int vlan 1
[SWA-Vlan-interface1]ip add 1.1.1.1 24 #管理地址[SWA]clock timezone beijing add 8:00:00 #设置时区和本地时钟
[SWA]clock protocol none
<SWA>clock datetime 8:00:00 2024/1/1
[SWA]ntp-service enable[SWA]ntp-service refclock-master 2 #设置NTP服务器
3.2配置SWB为NTP客户端
[SWB]int vlan 1
[SWB-Vlan-interface1]ip add 1.1.1.2 24
[SWB]clock timezone beijing add 8:00:00 #设置时区(北京在东八区加8小时)
[SWB]clock protocol ntp
[SWB]ntp-service enable
[SWB]ntp-service unicast-server 1.1.1.1 #配置服务器地址1.1.1.1
3.3配置SWB为SWC的NTP客户端
[SWB]vlan 2
[SWB-vlan2]port g1/0/2[SWB]int vlan 2
[SWB-Vlan-interface2]ip add 2.2.2.1 24
3.4配置SWC为SWB的NTP客户端
[SWC]vlan 2
[SWC-vlan2]port g1/0/1
[SWC]int vlan 2
[SWC-Vlan-interface2]ip add 2.2.2.2 24
[SWC]ntp-service enable
[SWC]ntp-service unicast-server 2.2.2.1 #配置服务器地址2.2.2.1
[SWC]clock protocol ntp
[SWC]clock timezone beijin add 8:00:00
