ABAQUS中局部坐标系下杆件截面力的提取方法

一、创建局部坐标系

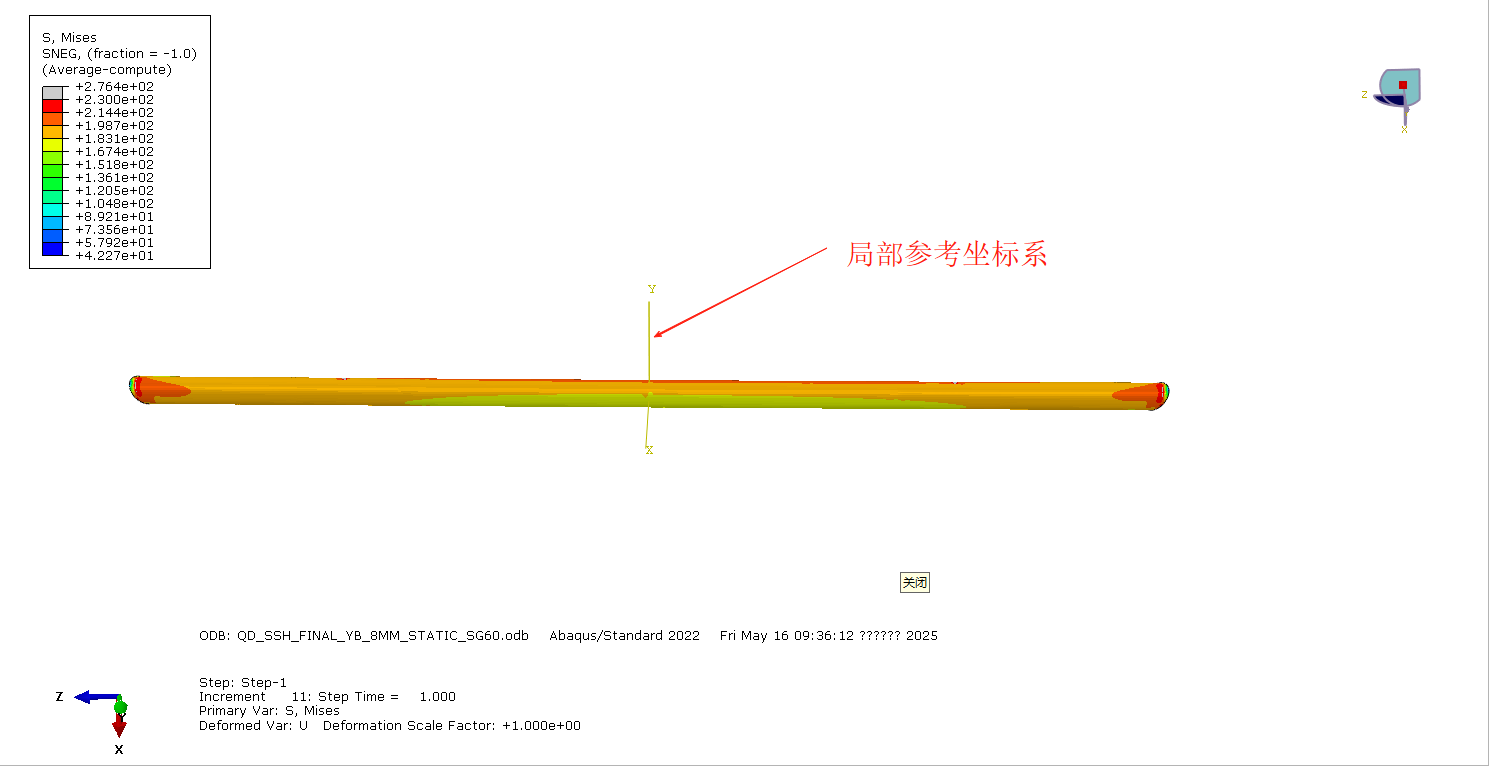

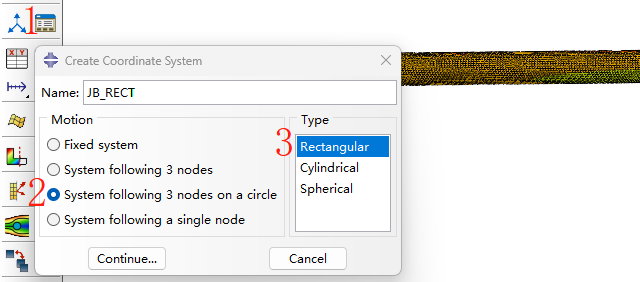

在后处理界面中，为待处理部件创建局部直角坐标系；

二、修改默认坐标系

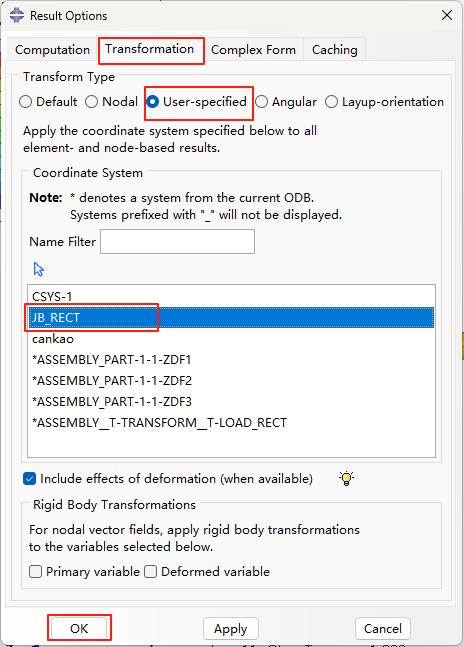

将后处理中的默认坐标系修改为上一步中创建的局部直角坐标系

Result➡️Options➡️Transformation

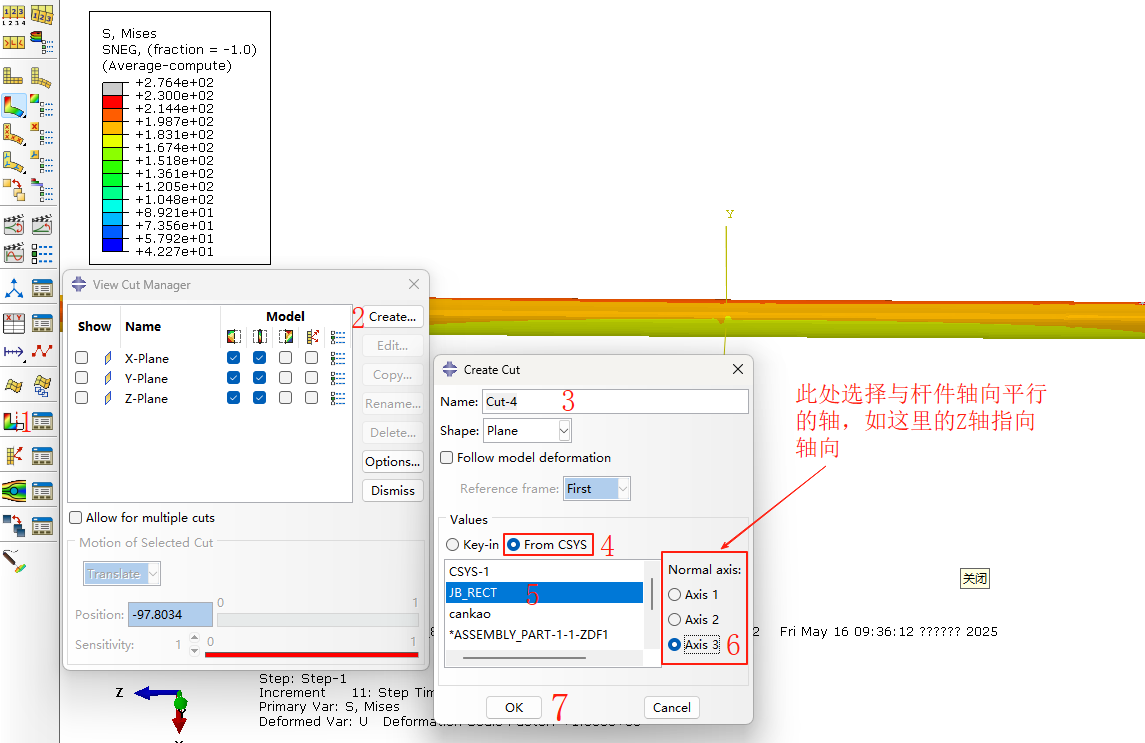

三、为杆件进行切片处理

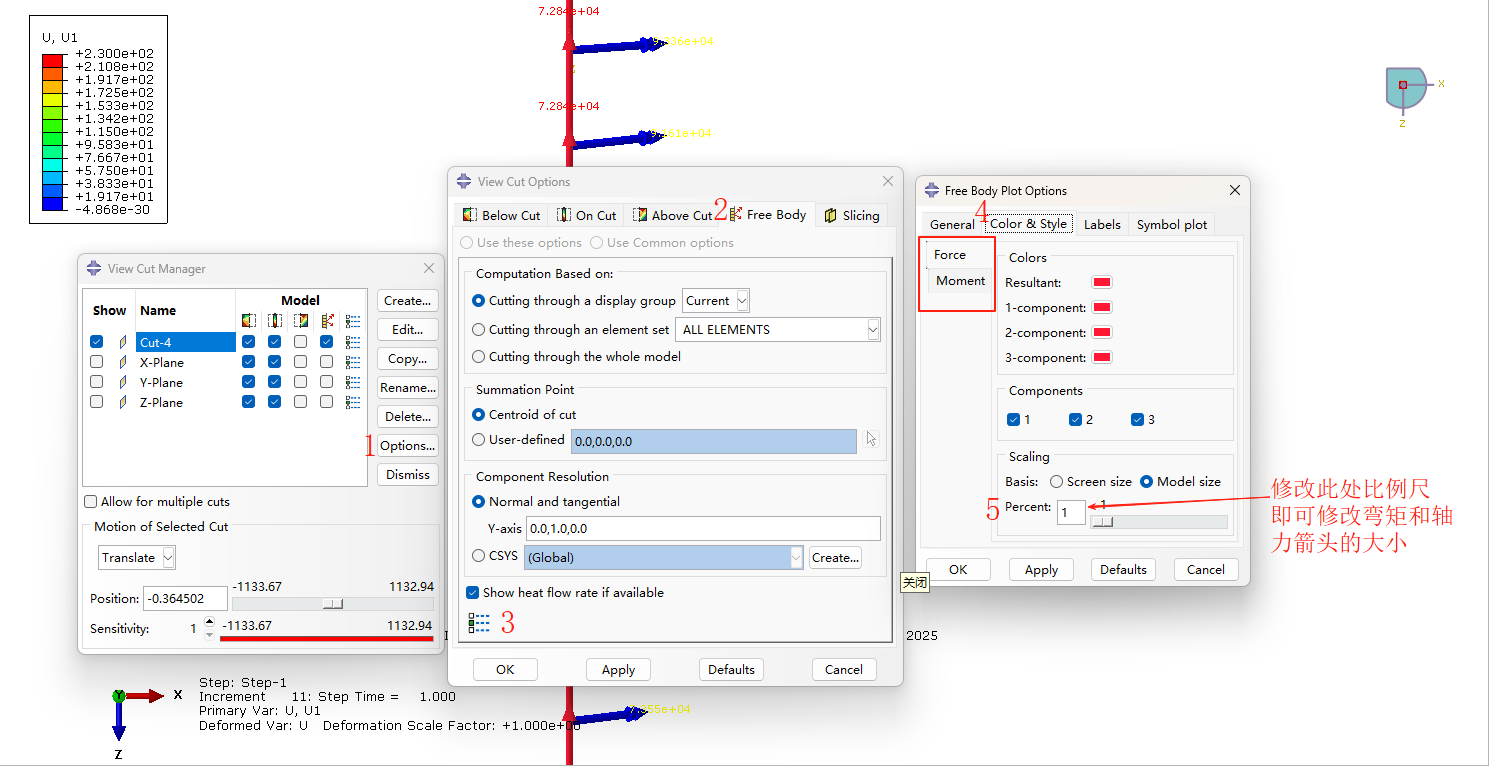

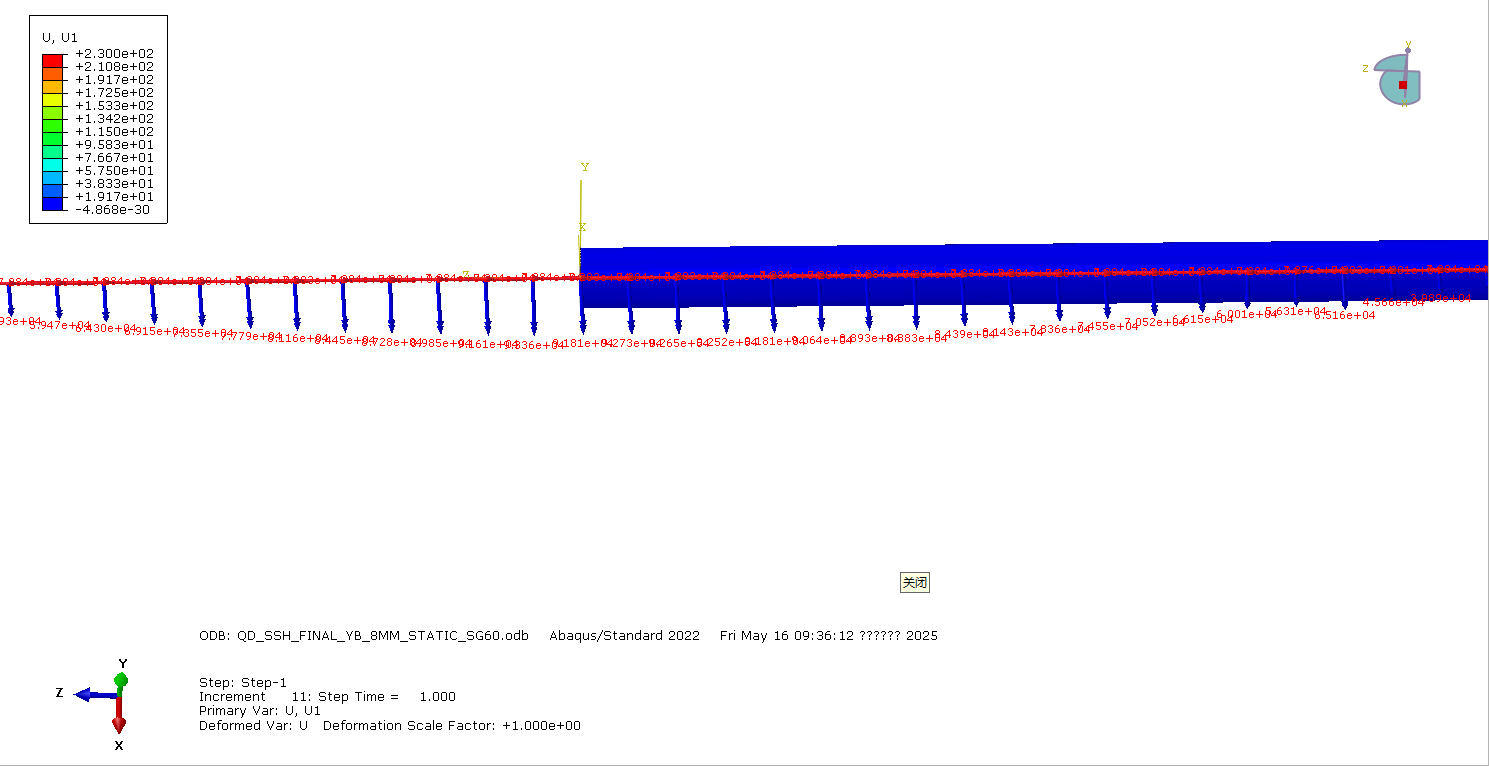

在options中可以修改标记的比例大小，其中，文本字体颜色可以在Label中修改

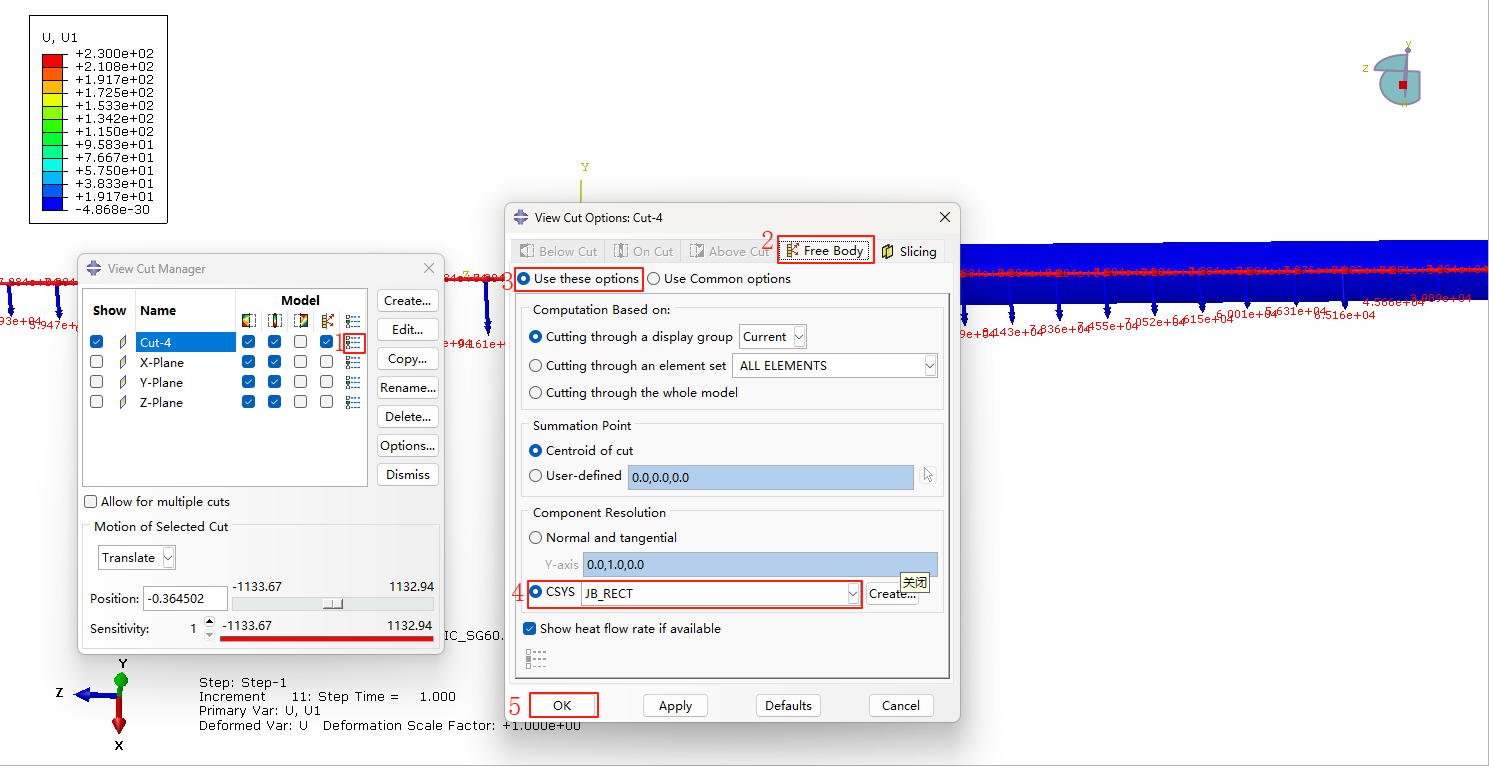

为杆件切片选择刚才创建的局部坐标系

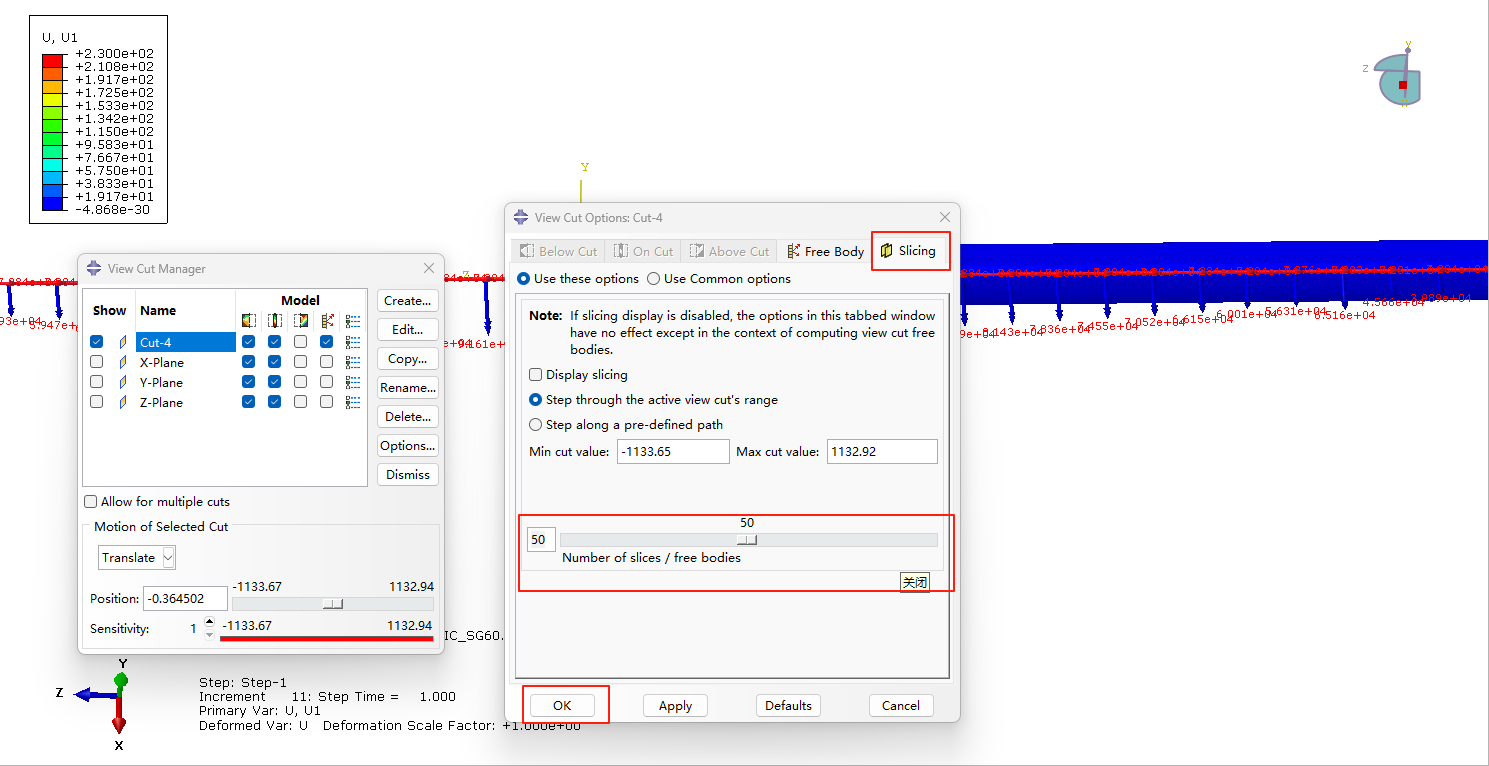

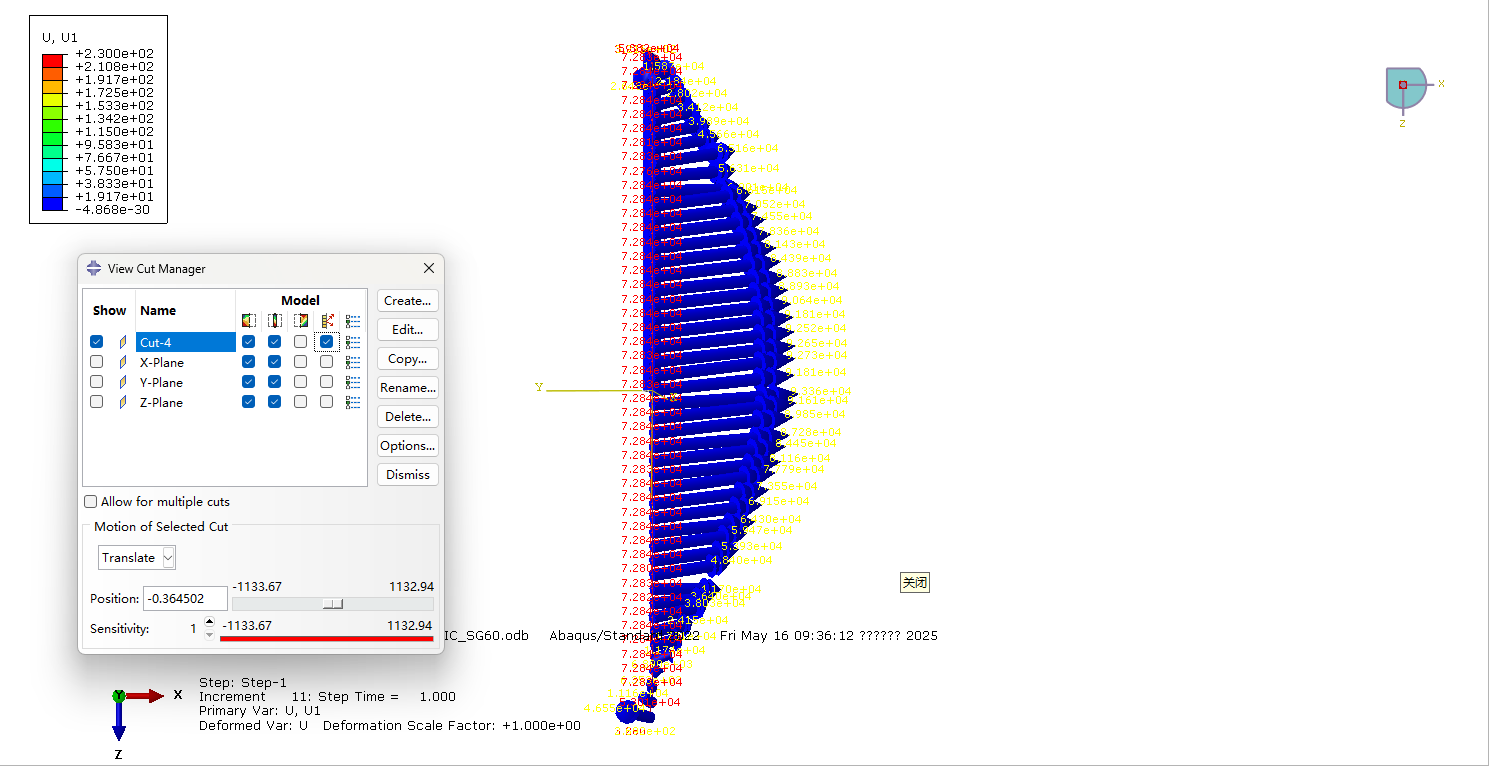

在Slicing中可以修改杆件的切片数

四、输出切片数据，即杆件的截面力和弯矩

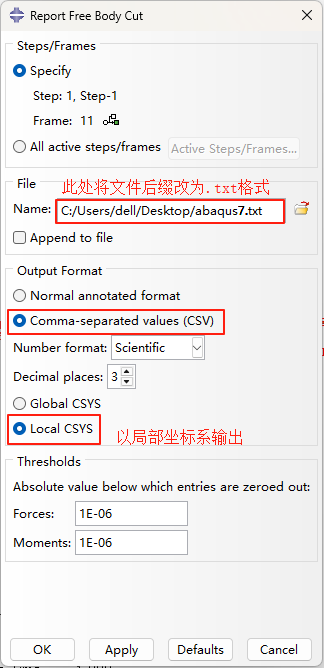

Report➡️Free Body Cut

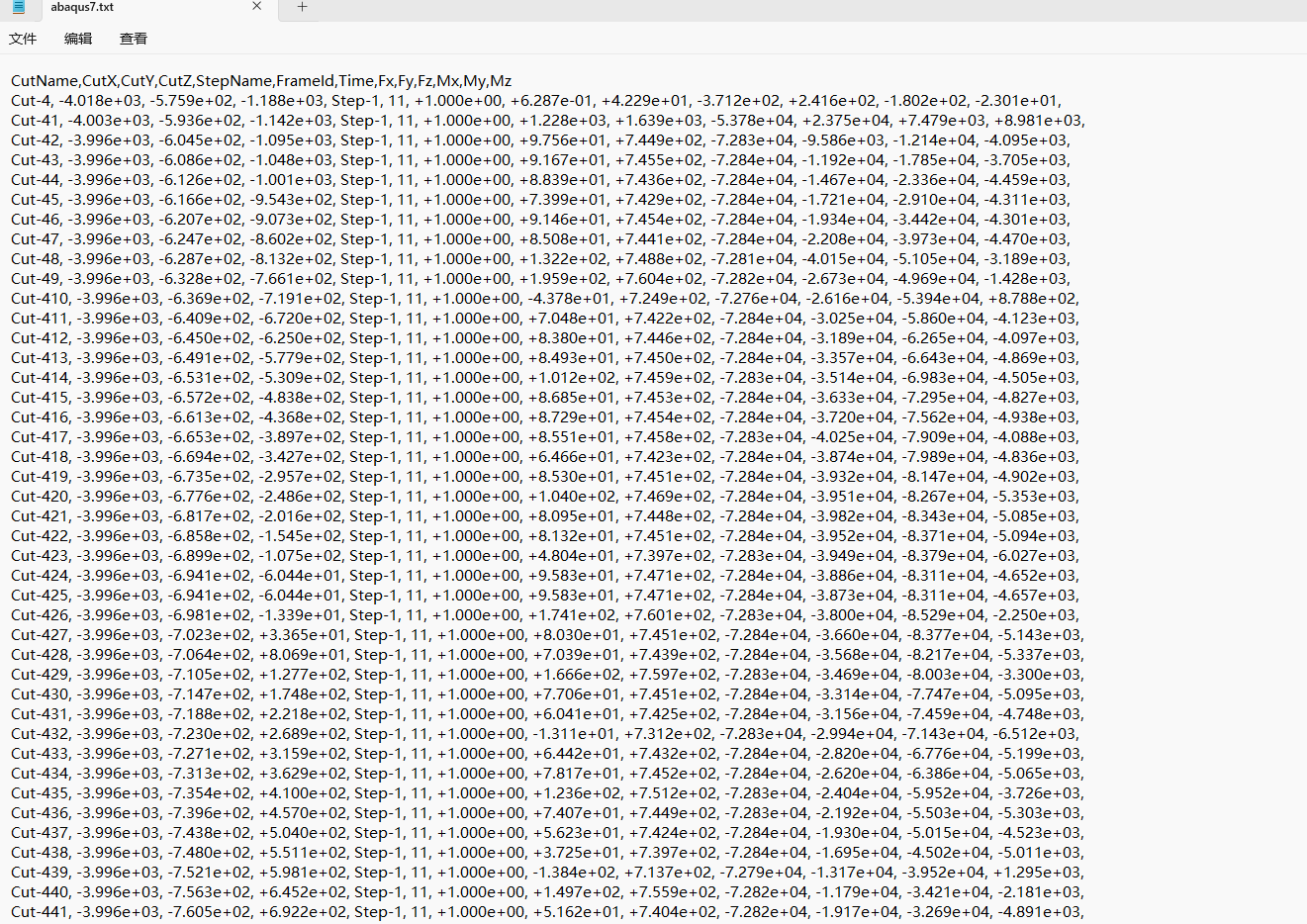

输出的数据如下：

五、截面力数据后处理

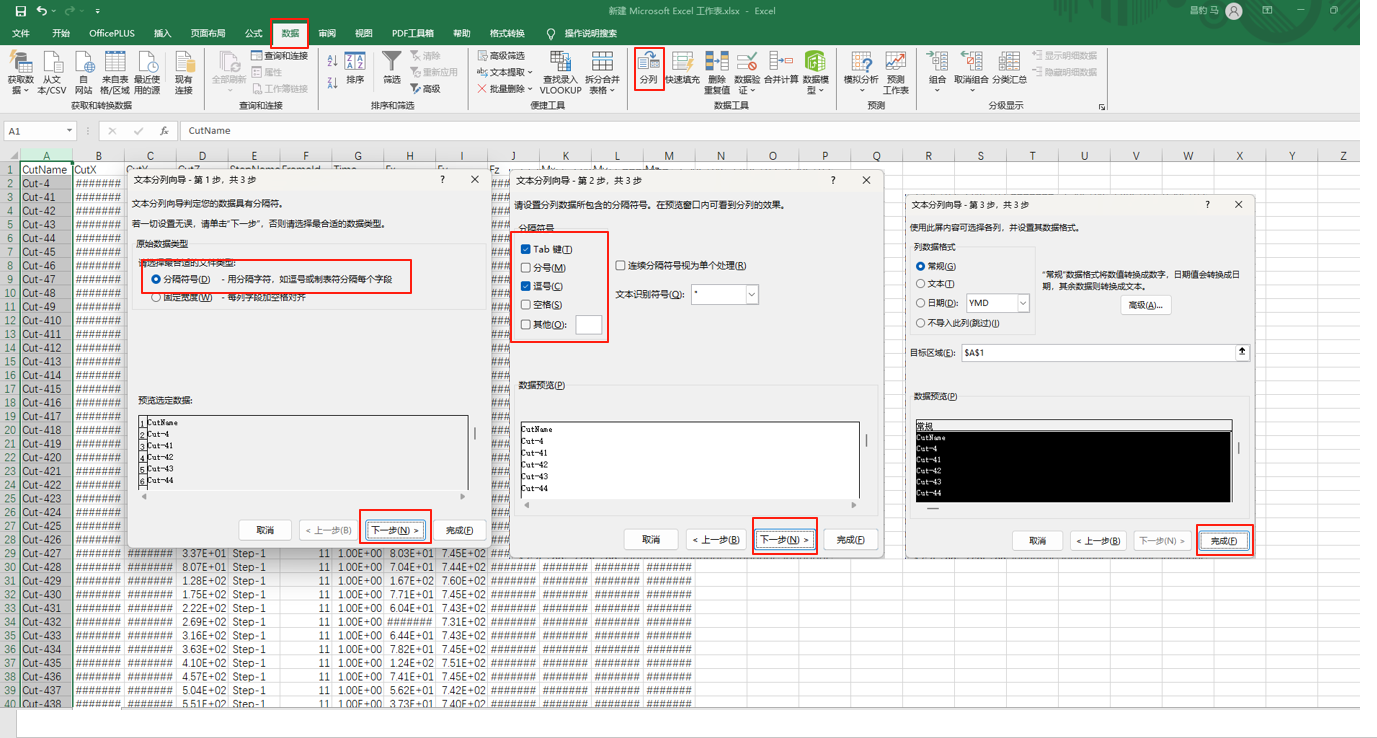

将文本文档中的数据复制到EXCEL中，若复制到EXCEL中的数据只集中在某一列，可用数据➡️分列选项先将数据分列：

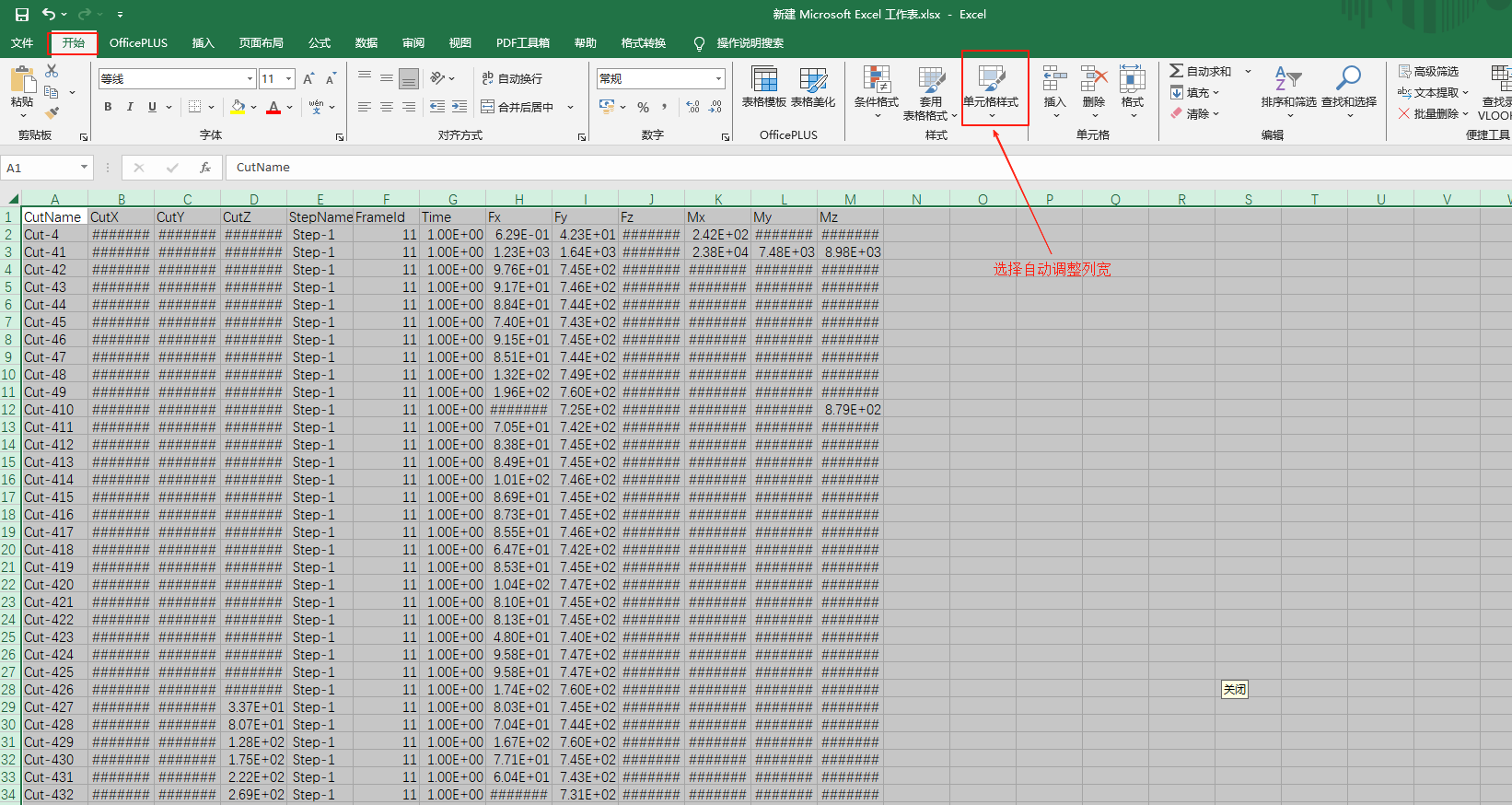

为整体数据调整列宽，显示所有数据

筛选某一列的最大值最小值：

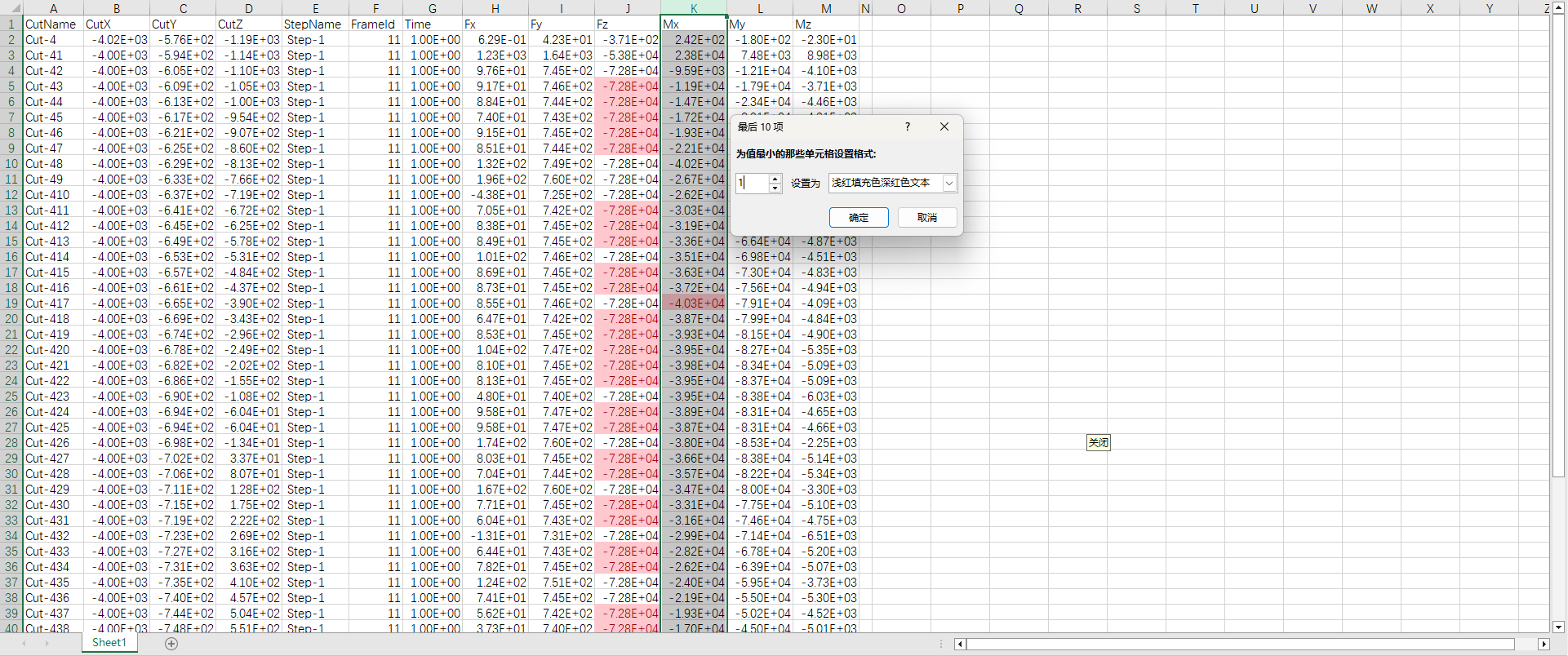

开始➡️条件格式➡️最前/最后规则➡️最前（最后）10项（可修改项数）

最大值会用粉红色标记出来

合弯矩M：

轴力与弯矩折合最大轴向力：

R:单位mm

F：单位kN

T:单位N*mm
