升压斩波电路（boost变换）（simulink仿真）电力电子技术（六）

系列文章目录

降压斩波电路

---

前言

升压斩波电路是一种常见的电子电路，主要用于将低电压转换为高电压。它的工作原理是通过交流斩波技术将输入电压的波形进行变换，从而实现电压的升压。

---

斩波器是升压斩波电路的核心部分，它主要负责将输入电压的波形进行变换。斩波器通常由一个开关管和一个电感组成，通过周期性的打开和关闭开关管，可以将输入电压的波形转换为方波或脉冲波形。

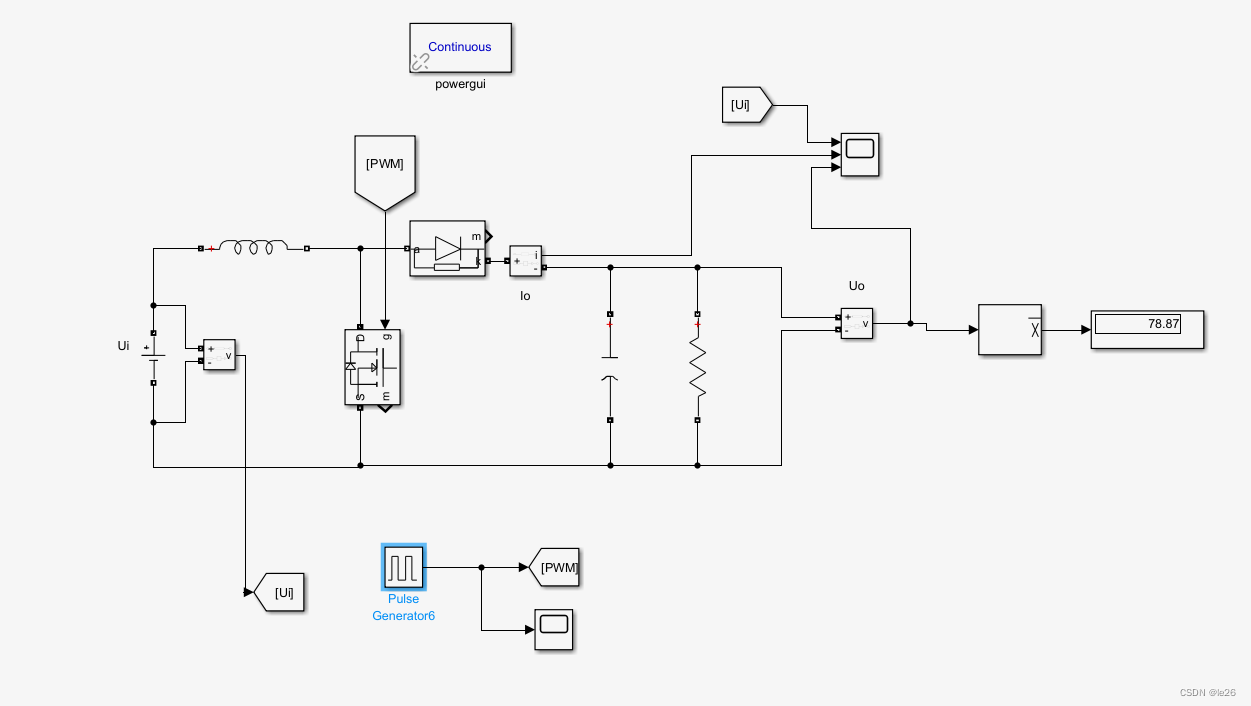

一、电路结构

占空比设置成50%，电源Uo为40V。可以看到负载平均电压为78.87V，基本为输入电压的150%，即Uo=Ui/(1-D),D为占空比。

二、工作原理

1.当输入电压施加到电路上时，开关打开，电感开始储存能量。
2.当开关关闭时，电感的磁场崩溃，将储存的能量释放到输出电路中。
3.输出电压随着电感能量的释放而升高，直到开关再次打开。
4.重复以上步骤，以保持输出电压的稳定。
与buck变换不同，最值得关注的是二极管位置的不同，实际上这个二极管作用也不同。

缺点：输出电压波动较大，不适用于对稳定性要求较高的应用。
输出电压受输入电压的影响较大，输入电压波动会直接影响输出电压的稳定性。

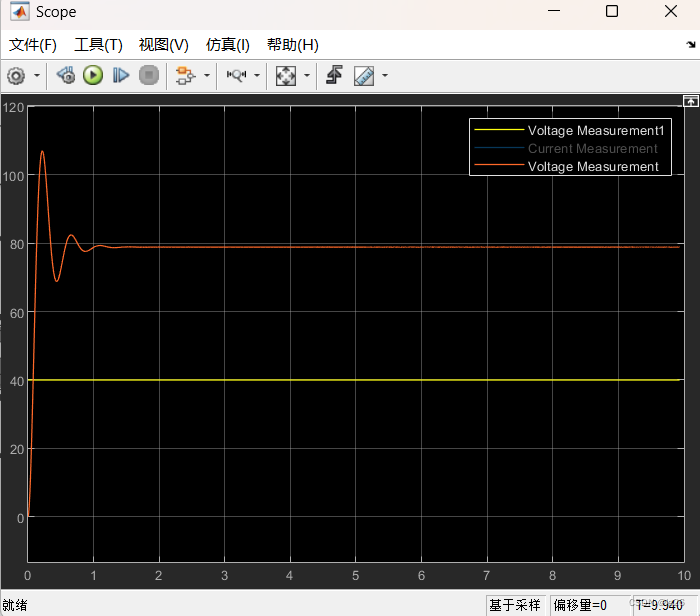

在开始运行的阶段，电压出现了非常大的波动。电路受冲激响应影响较大，因此稳定性确实不好，但电路简单，成本低廉，而且稳定性可以通过增加控制回路得以解决。

---

总结

升压斩波电路是一种常见的电路，用于将输入电压提升到较高的输出电压。它具有简单、低成本和高效能量转换的特点，但输出电压波动较大且受输入电压影响较大。
