求助：stm32+proteus+adc采集电压仿真显示为零

求助一下大佬！因为板子上的oled不是ssd1306驱动的所以现在只能学习跑仿真，在学adc采集电压的实验，OLED显示没问题，现在的问题是采集不到电压，显示总是0。。。麻烦好心人帮我看看是哪里出了问题。

软件用的keil mdk5.24   proteus8.13 单片机是STM32F103C8

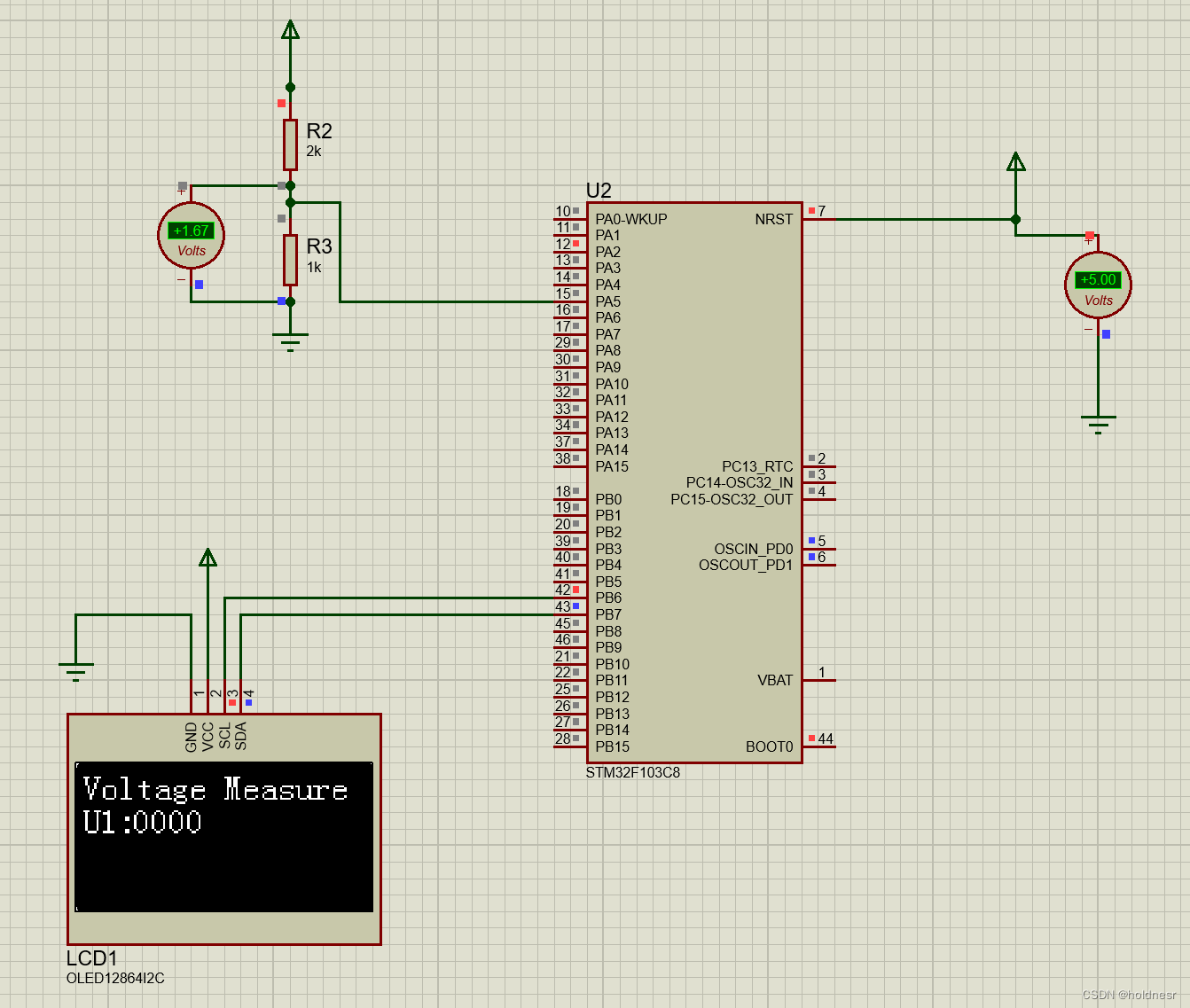

1.仿真图：

 2.adc.c

#include "adc.h"

vu16 ADC_DMA_IN5; //ADC数值存放的变量


void ADC_DMA_Init(void){ //DMA初始化设置
	DMA_InitTypeDef DMA_InitStructure;//定义DMA初始化结构体
	DMA_DeInit(DMA1_Channel1);//复位DMA通道1
	DMA_InitStructure.DMA_PeripheralBaseAddr = ADC1_DR_Address; //定义 DMA通道外设基地址=ADC1_DR_Address
	DMA_InitStructure.DMA_MemoryBaseAddr = (u32)&ADC_DMA_IN5; //定义DMA通道ADC数据存储器（其他函数可直接读此变量即是ADC值）
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//指定外设为源地址
	DMA_InitStructure.DMA_BufferSize = 1;//定义DMA缓冲区大小（根据ADC采集通道数量修改）
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//当前外设寄存器地址不变
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;//当前存储器地址：Disable不变，Enable递增（用于多通道采集）
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;//定义外设数据宽度16位
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; //定义存储器数据宽度16位
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;//DMA通道操作模式位环形缓冲模式
	DMA_InitStructure.DMA_Priority = DMA_Priority_High;//DMA通道优先级高
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//禁止DMA通道存储器到存储器传输
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);//初始化DMA通道1
	DMA_Cmd(DMA1_Channel1, ENABLE); //使能DMA通道1
}
void ADC_GPIO_Init(void){ //GPIO初始化设置
	GPIO_InitTypeDef  GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);//使能DMA时钟（用于ADC的数据传送）
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);//使能ADC1时钟
    GPIO_InitStructure.GPIO_Pin = ADC_CH5; //选择端口
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //选择IO接口工作方式为模拟输入
	GPIO_Init(ADCPORT, &GPIO_InitStructure);
}
void ADC_Configuration(void){ //初始化设置
	ADC_InitTypeDef ADC_InitStructure;//定义ADC初始化结构体变量
	ADC_GPIO_Init();//GPIO初始化设置
	ADC_DMA_Init();//DMA初始化设置
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = ENABLE; //使能扫描
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//ADC转换工作在连续模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//有软件控制转换
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//转换数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;//顺序进行规则转换的ADC通道的数目（根据ADC采集通道数量修改）
	ADC_Init(ADC1, &ADC_InitStructure); //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器
	//设置指定ADC的规则组通道，设置它们的转化顺序和采样时间
	//ADC1,ADC通道x,规则采样顺序值为y,采样时间为28周期
	ADC_RegularChannelConfig(ADC1, ADC_Channel_5, 1, ADC_SampleTime_28Cycles5);//ADC1选择信道x,采样顺序y,采样时间n个周期

	ADC_DMACmd(ADC1, ENABLE);// 开启ADC的DMA支持（要实现DMA功能，还需独立配置DMA通道等参数）
	ADC_Cmd(ADC1, ENABLE);//使能ADC1
	ADC_ResetCalibration(ADC1); //重置ADC1校准寄存器
	while(ADC_GetResetCalibrationStatus(ADC1));//等待ADC1校准重置完成
	ADC_StartCalibration(ADC1);//开始ADC1校准
	while(ADC_GetCalibrationStatus(ADC1));//等待ADC1校准完成
	ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能ADC1软件开始转换
}

3.adc.h

#ifndef __ADC_H
#define __ADC_H
#include "sys.h"


#define ADC1_DR_Address    ((uint32_t)0x4001244C) //ADC1这个外设的地址（查参考手册得出）

#define ADCPORT		GPIOA	//定义ADC接口
#define ADC_CH4		GPIO_Pin_4	//定义ADC接口 电压电位器
#define ADC_CH5		GPIO_Pin_5	//定义ADC接口 光敏电阻
#define ADC_CH6		GPIO_Pin_6	//定义ADC接口 摇杆X轴
#define ADC_CH7		GPIO_Pin_7	//定义ADC接口 摇杆Y轴


void ADC_DMA_Init(void);
void ADC_GPIO_Init(void);
void ADC_Configuration(void);

#endif

4.main.c

#include "stm32f10x.h"
#include "sys.h"
#include "delay.h"
#include "oled.h"
#include "adc.h"

extern vu16 ADC_DMA_IN5;
int main()
{
	delay_ms(500);
	RCC_Configuration();//系统时钟初始化
	ADC_Configuration();//ADC初始化
	OLED_Init();//OLED初始化
	OLED_ColorTurn(0);//0正常显示,1 反色显示
    OLED_DisplayTurn(0);//0正常显示，1 屏幕翻转显示
	//


	while(1)
	{
		OLED_Refresh();
		//分清楚起始位置和间隔 仿真设置芯片频率为8M!

		OLED_ShowString(0,0,"Voltage Measure",16,1);
		OLED_ShowString(0,16,"U1:",16,1);
		OLED_ShowNum(22,16,ADC_DMA_IN5,4,16,1);
		delay_ms(200);

	}

}
