Proteus仿真stm32 ADC转换采值一直为0解决方法

最新推荐文章于 2025-04-12 03:19:08 发布
最新推荐文章于 2025-04-12 03:19:08 发布
阅读量1.8k 收藏 12
点赞数 17
文章标签： stm32 proteus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/id_20231015/article/details/135569103
版权
文章讨论了在Proteus8.15上使用STM32ADC进行仿真时，遇到32F103C8芯片无法正确采集值的问题，更换为32F103C6后问题得到解决，推测可能是32F103C8芯片存在兼容性问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

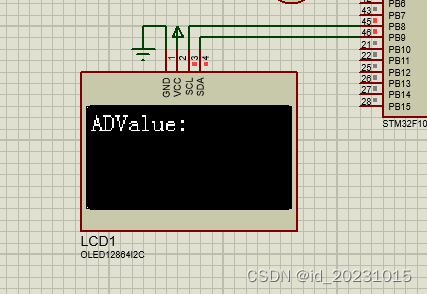

在Proteus8.15上仿真stm32ADC采值时，用32F103C8芯片结果一直是0或显示不出来。

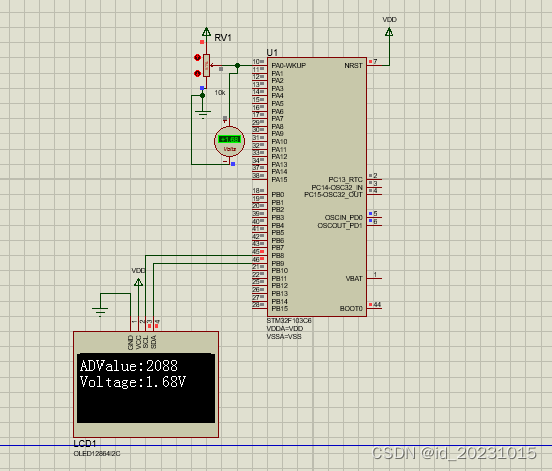

但，将芯片改为32F103C6以后，问题解决了。应该是32F103C8芯片有问题的。
