通过ST-LINK Utility烧录hex文件到STM32 详细教程

一.准备工具

电路板，电脑，杜邦线（用来连接电路板和ST-LINK 下载器）

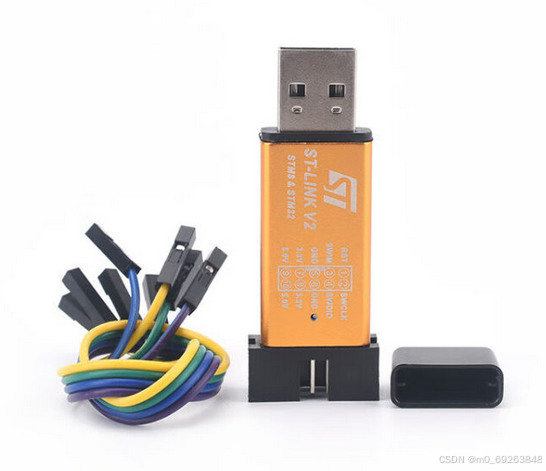

ST-LINK 下载器如图：

二.连接

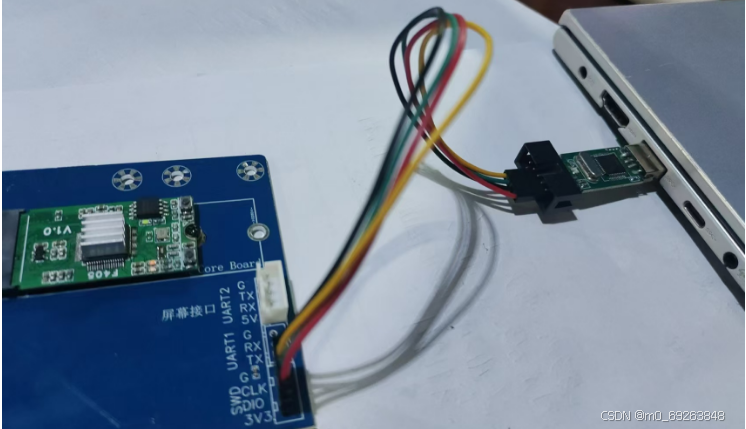

通过ST-LINK V2 连接你的电脑和电路板，我把黄色的金属外壳取下来了，方便观察引脚是否正确相连。这里要注意：下载器有两排排针，要与SWD接口的引脚一一相连对应。

三.在STM 32 ST-LINK Utility 中下载

ST-LINK Utility 的下载链接我放在这里：

通过百度网盘分享的文件：STM32 ST-LINK Utility v4.6.0.zip
链接：https://pan.baidu.com/s/1Rx9yUhGp99W21nHr7Byv0w
提取码：wt56

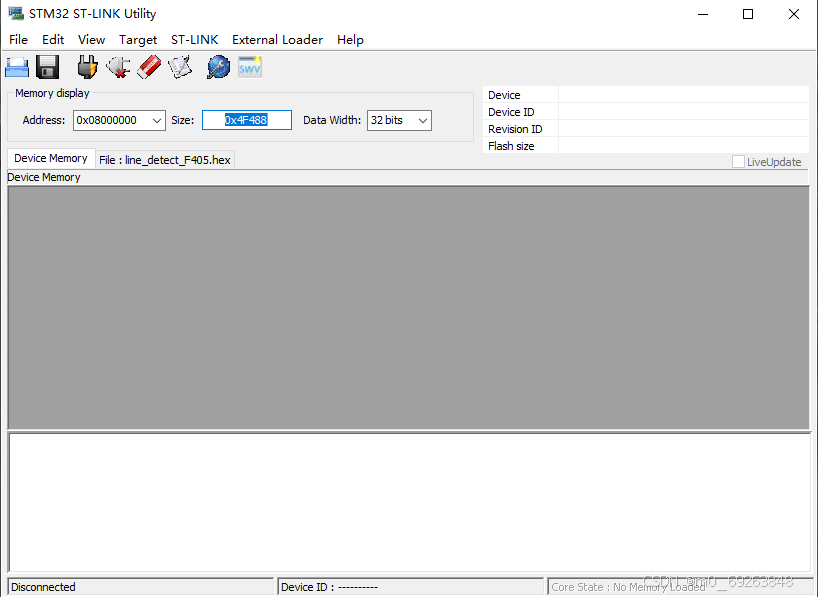

打开 ST-LINK Utility,

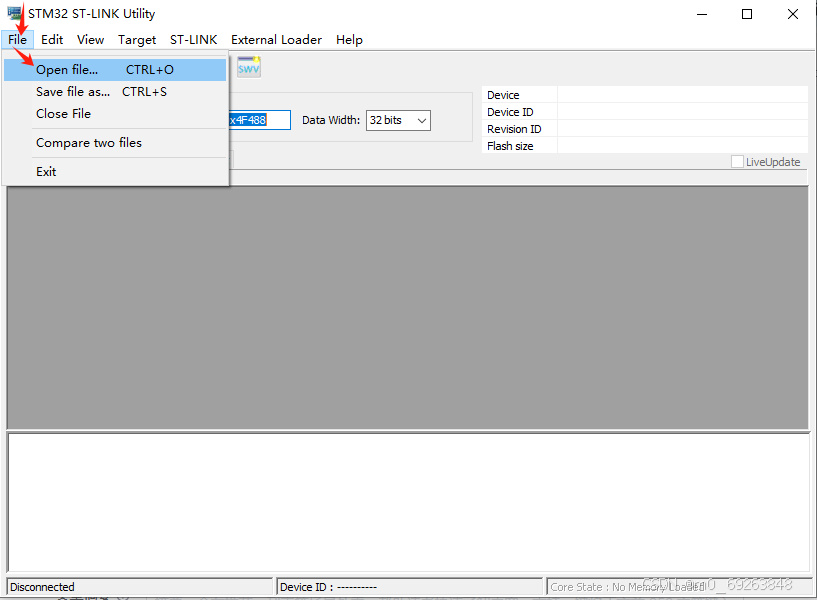

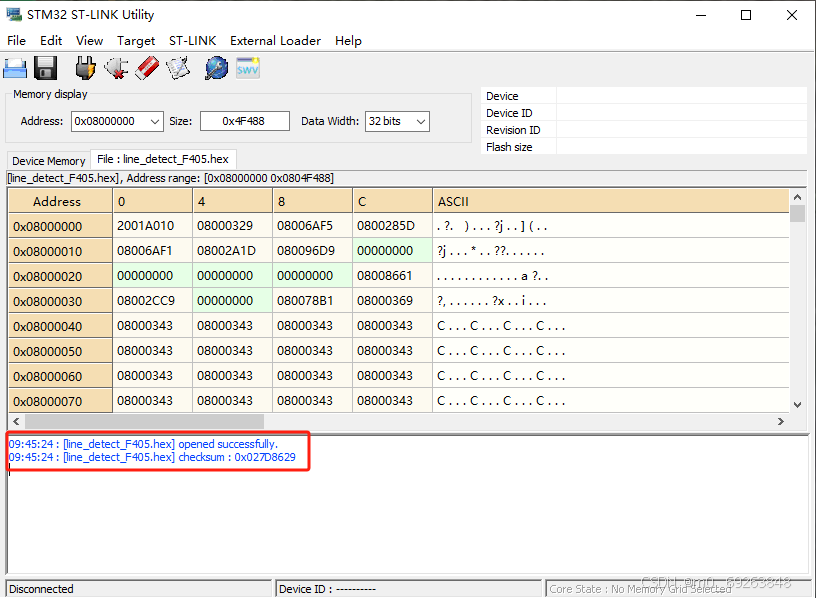

第一步，点击File,点击Open file,打开你hex文件所在的路径。hex文件打开成功后会，显示open successfully。

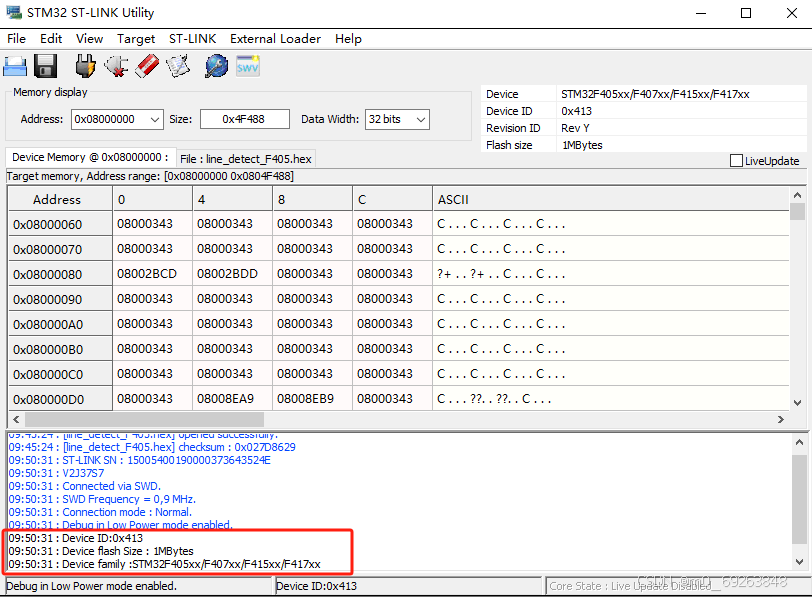

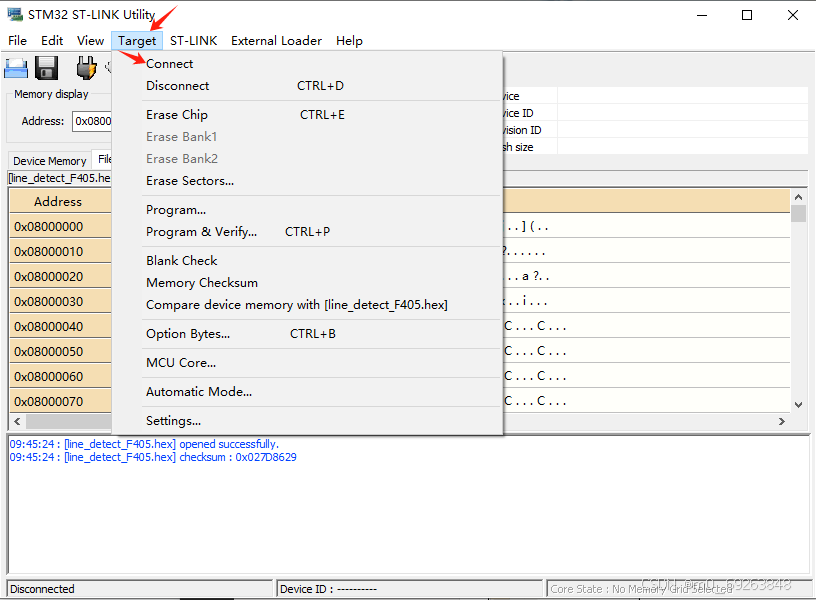

第二步，点击Target,点击connect，成功连接会显示Device ID,Device Flsh Size,Device family

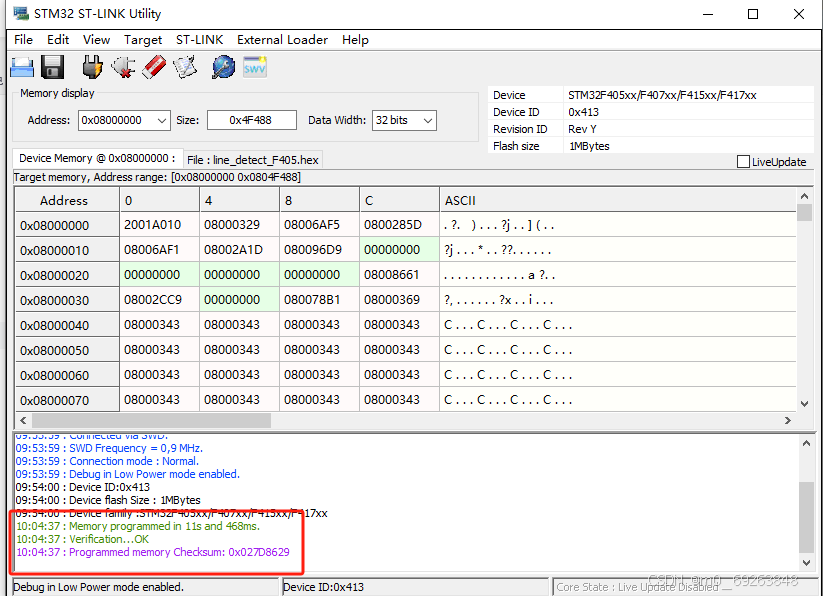

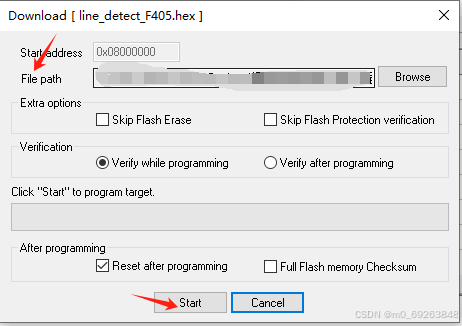

第三步，点击Target中的Program& Verify,会弹出一个弹窗，注意检测File path 中你的hex文件路径对不对，对的话就点击start，开始下载，下载完后，显示Verification...ok,就下载成功了。
