4060 在 Proteus 仿真中晶振分频问题的解决之道

摘要： 本文详细阐述了在使用 4060 和 4013 设计秒脉冲晶振分频电路时，于 Proteus 仿真环境下 4060 无法正常晶振分频的问题及解决办法。

一、引言

在基于 4060 和 4013 进行秒脉冲晶振分频电路设计的过程中，利用 Proteus 仿真软件对电路进行模拟验证是重要的环节。然而，在实际操作中发现 4060 无法正常地进行晶振分频，这一问题严重影响了电路设计与仿真的进程。经过深入研究与资料查阅，找到了有效的解决途径，现将整个过程分享如下。

二、问题描述

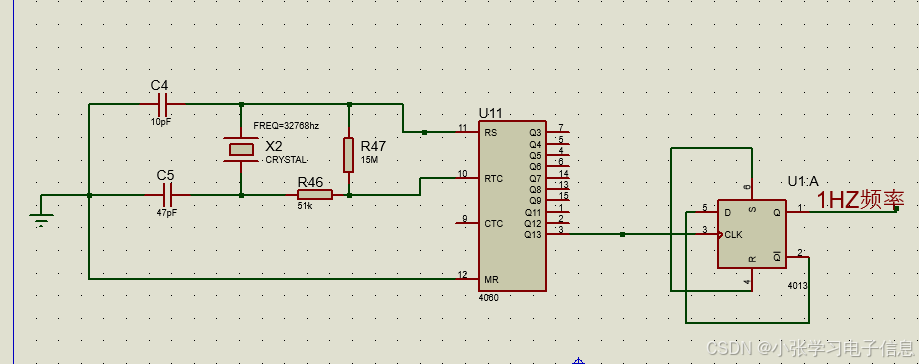

在搭建好包含 4060 和 4013 的晶振分频电路并进行 Proteus 仿真时，预期 4060 能够对所接入的晶振频率进行正确的分频操作，以产生后续电路所需的特定频率信号，例如用于秒脉冲的生成。但实际情况却是 4060 的输出未呈现出预期的分频结果，导致整个电路功能无法正常实现。

三、解决办法

1. 选中 Proteus 仿真电路中的 4060 元件。
2. 右键点击该元件，在弹出的菜单中选择 “属性编辑” 选项。

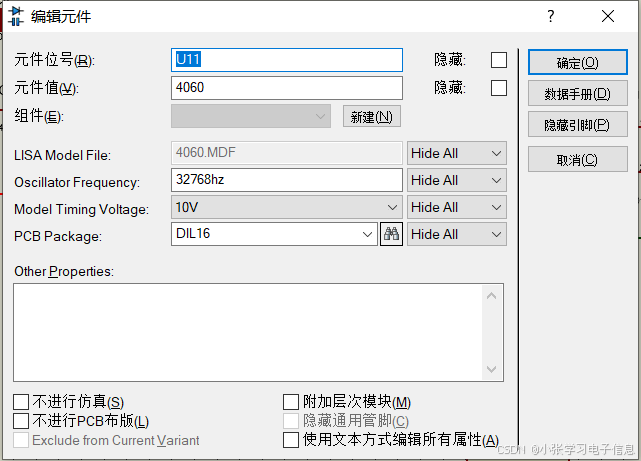

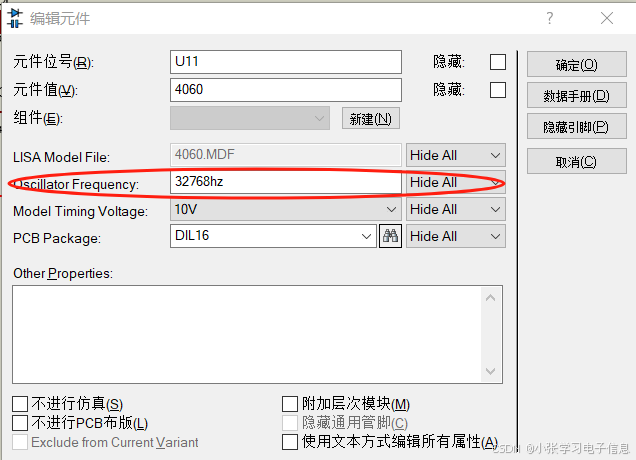

3. 在弹出的属性编辑对话框中，找到 “振荡器频率设置” 一栏。
4. 根据所使用的晶振频率进行设置。例如，如果使用的是 32.768kHz 的晶振进行分频操作，那么就在此栏中将频率设置为 32.768kHz。

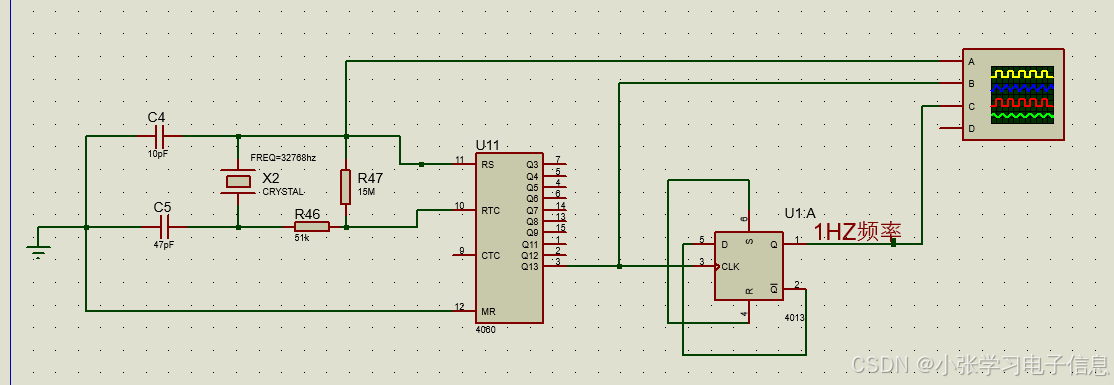

5. 设置完成后，点击 “确定” 按钮保存设置。此时再次运行仿真，即可发现 4060 能够正常地对晶振进行分频操作，电路输出符合预期设计。

四、总结

在电子电路设计与仿真过程中，遇到元件功能无法正常实现的问题是较为常见的，例如此时在multisim中还未找到具体的解决办法。对于 4060 在 Proteus 仿真中晶振分频异常的问题，通过对其属性中振荡器频率的正确设置，能够有效地解决这一问题。

希望本文能够对广大电子电路设计爱好者在 Proteus 仿真中遇到的 4060 晶振分频问题有所帮助，让大家在电路设计的道路上少走弯路，更高效地实现电路设计目标。
