Node-Red魔改后S7协议组件,采集控制控西门子PLC,无需写代码

Node-Red原版本的S7组件进行对比,IoT-Fast重新封装了S7组件,使得用户无需写任何函数,只需根据PLC的点表,导入IO点就可以完成数据采集。相比于Node-Red原版本的S7组件,IoT-Fast提供了更加方便的体验,支持高低位、数据类型和算法转换等功能。

环境准备

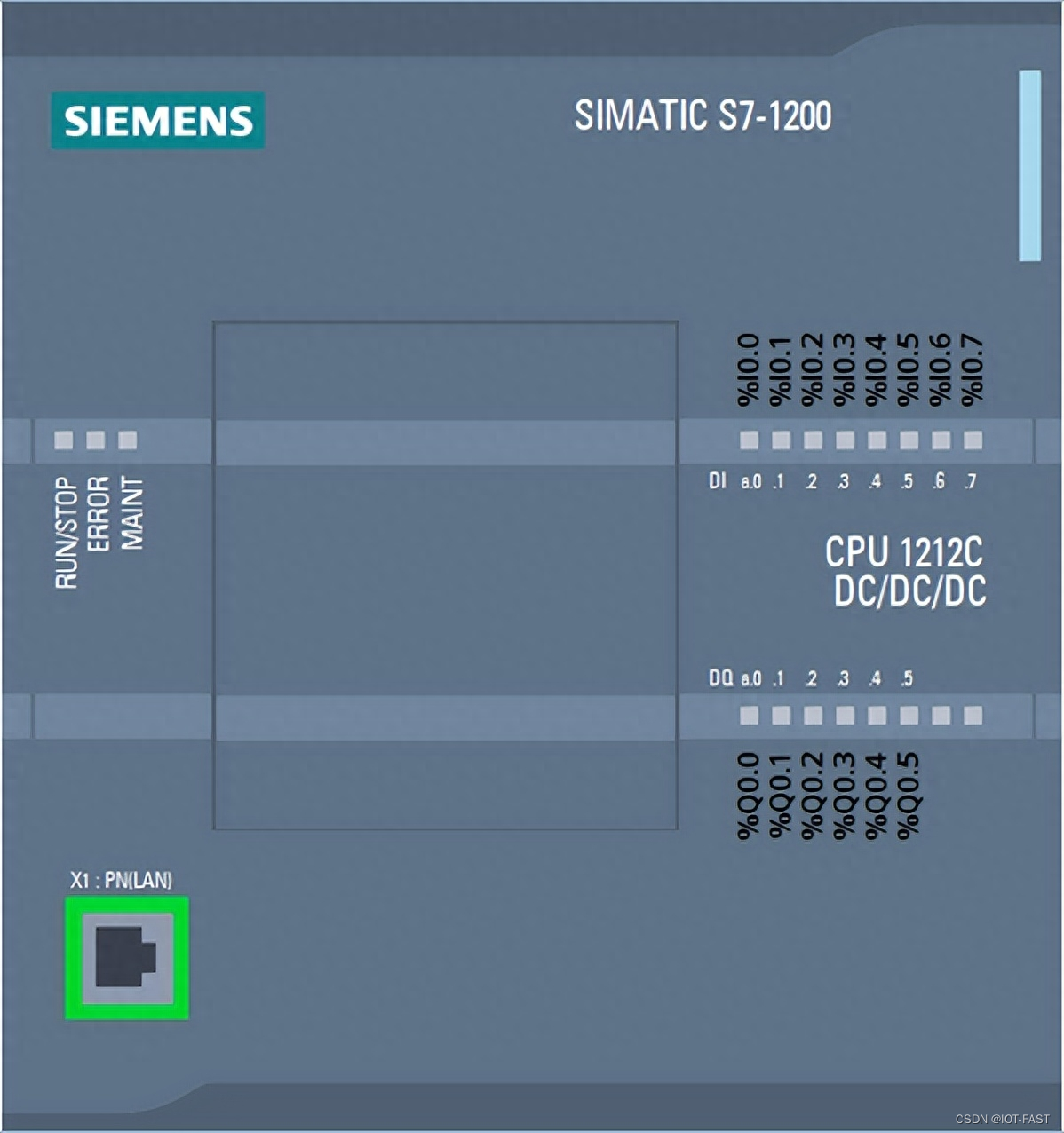

西门子S7-1200

西门子编程软件博途

博途配置

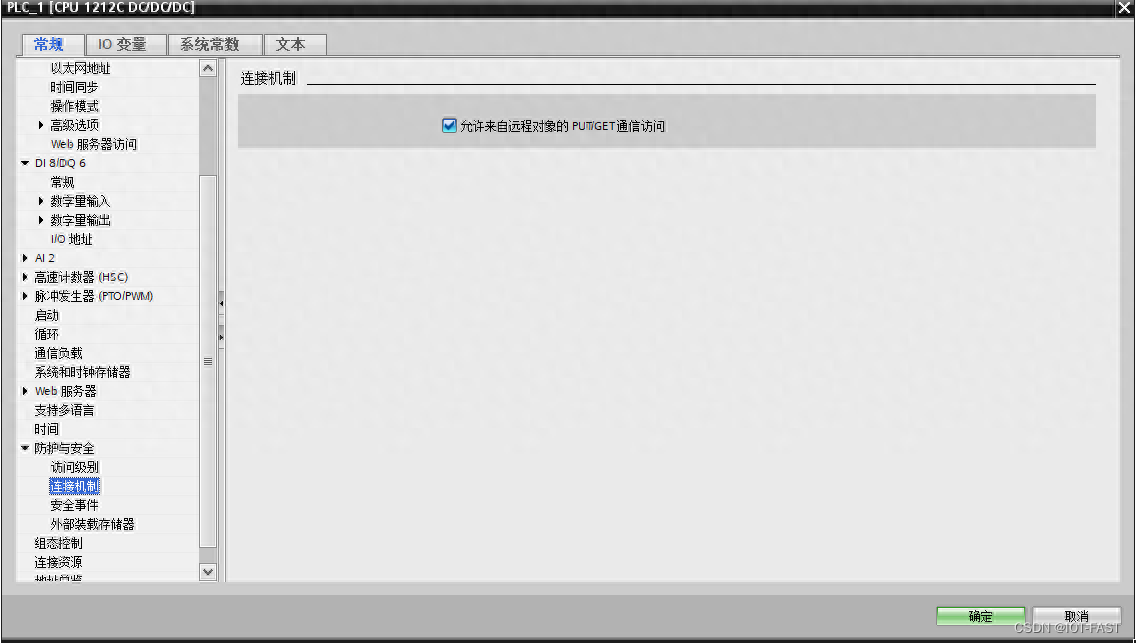

打开博途,连接上PLC以后,打开PLC属性-防护与安全-连接机制,将允许来自远程对象的PUT/GET通信访问打钩。该功能不设置将读取不了数值。

在数据块中添加新块,在该数据块中添加点位。

原版本Node-Red,S7组件

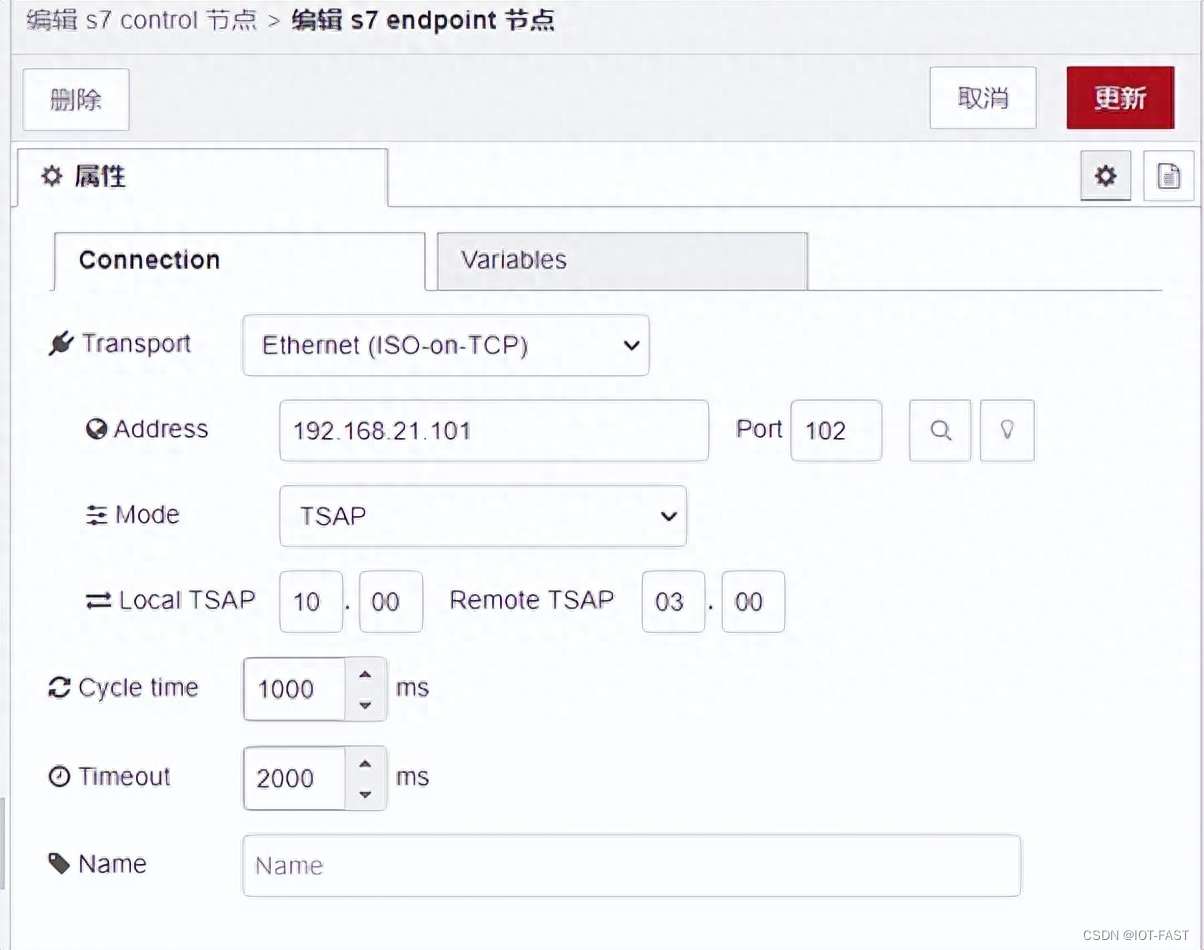

配置S7的连接配置

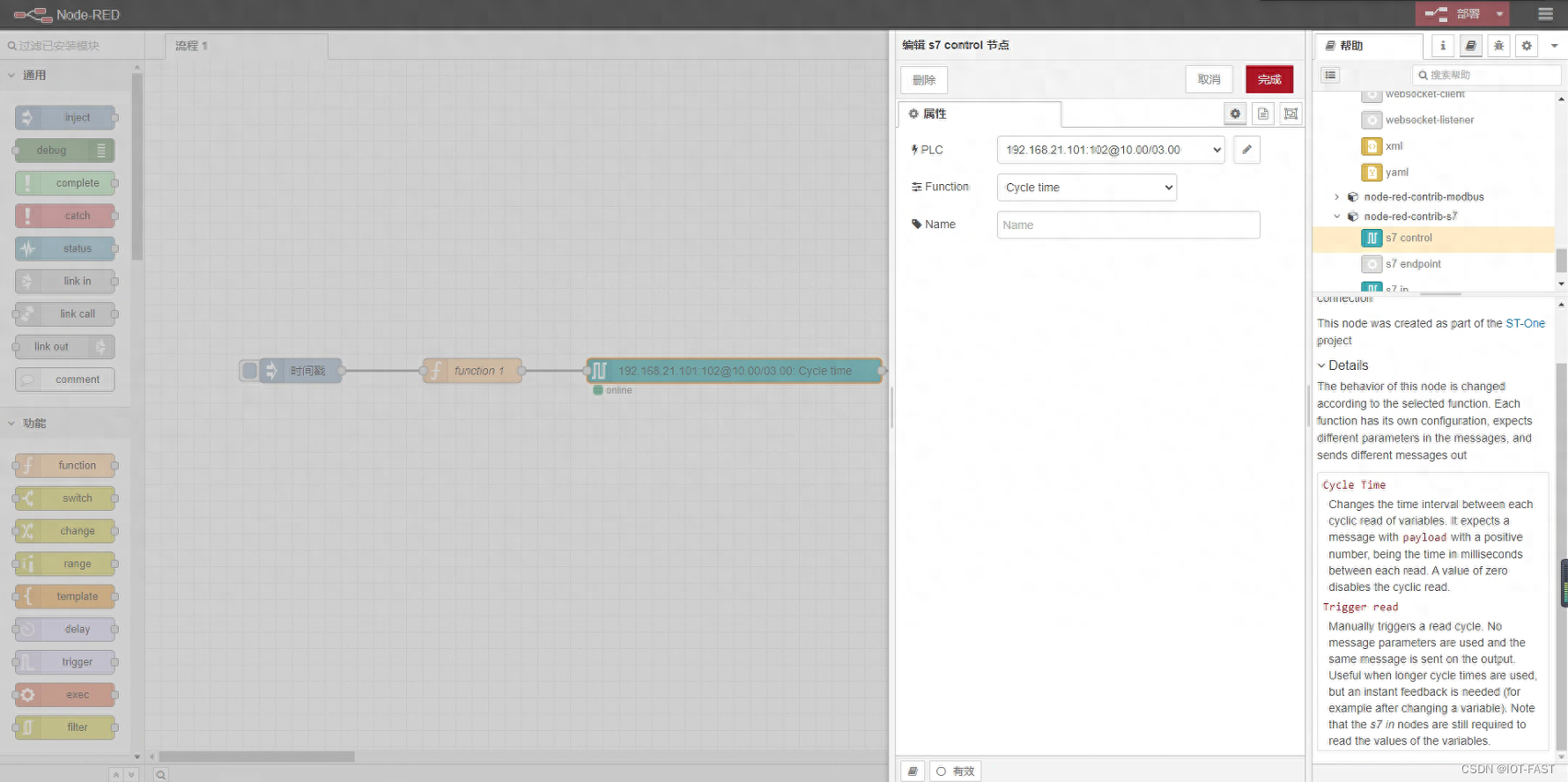

点位配置需要在function中编写代码传入s7控件,一般用户真不懂怎么用

魔改后的S7组件(IoT-Fast)

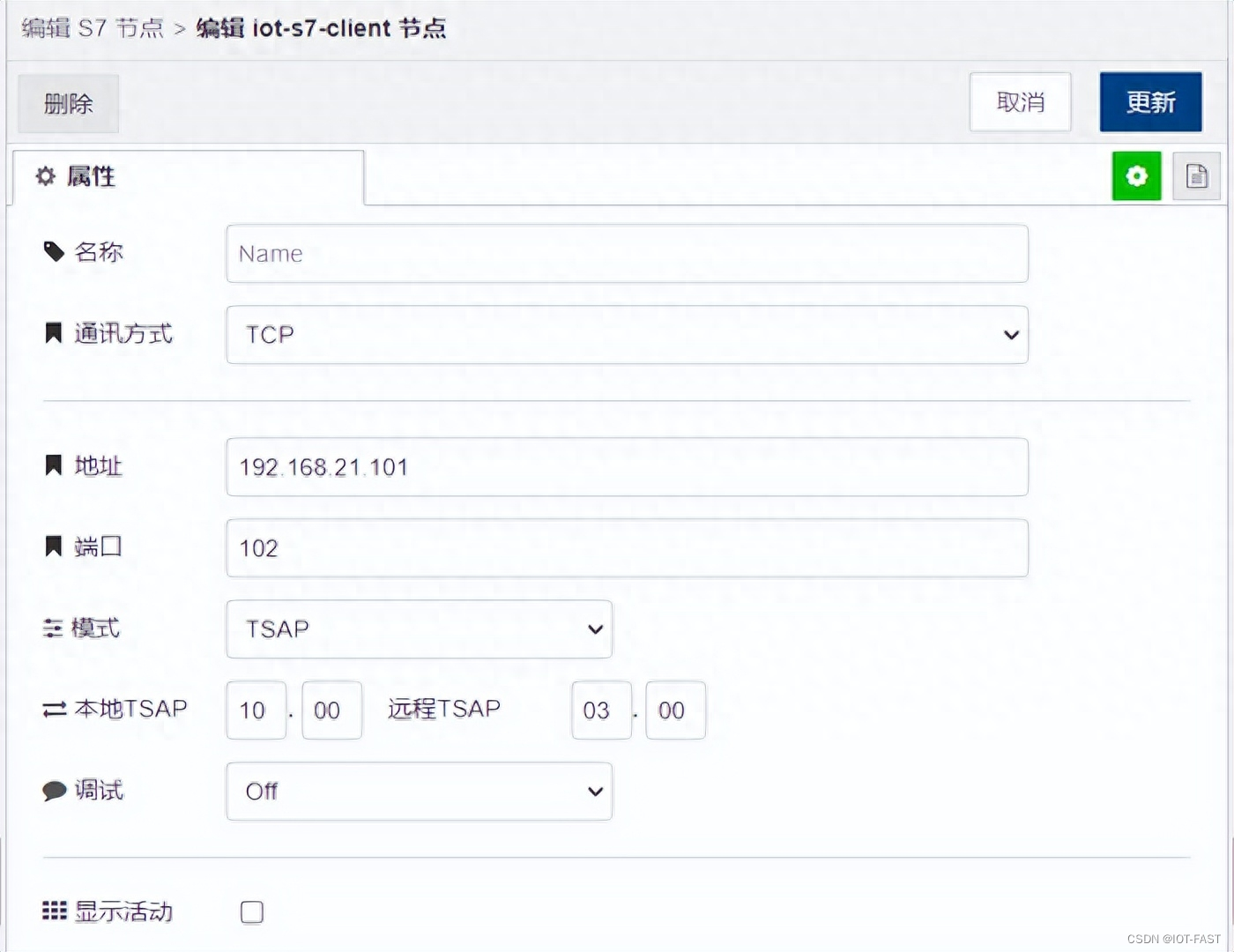

从IoT-Fast中拖出S7协议,配置S7的连接配置,默认端口 102,本地TSAP 10.00,远程TSAP 03.00

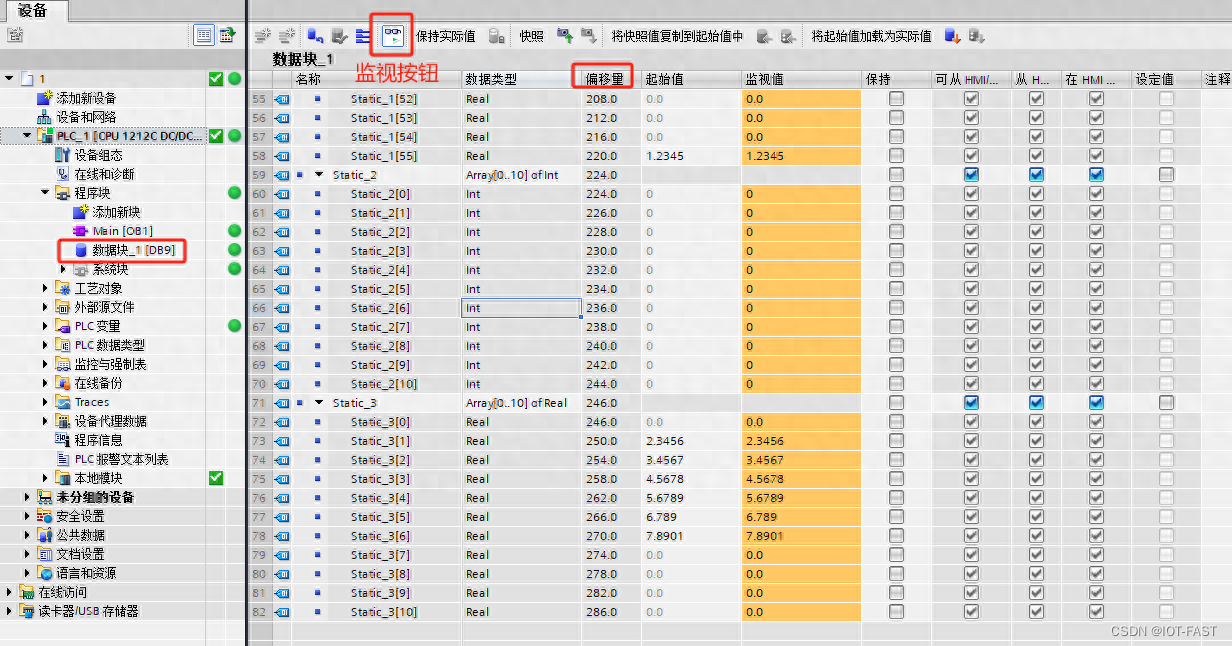

根据博途中点位信息,数据块后面[]中的DB9就是内存域,偏移量则是该内存域中的地址,打开监视状态查看该点当前值

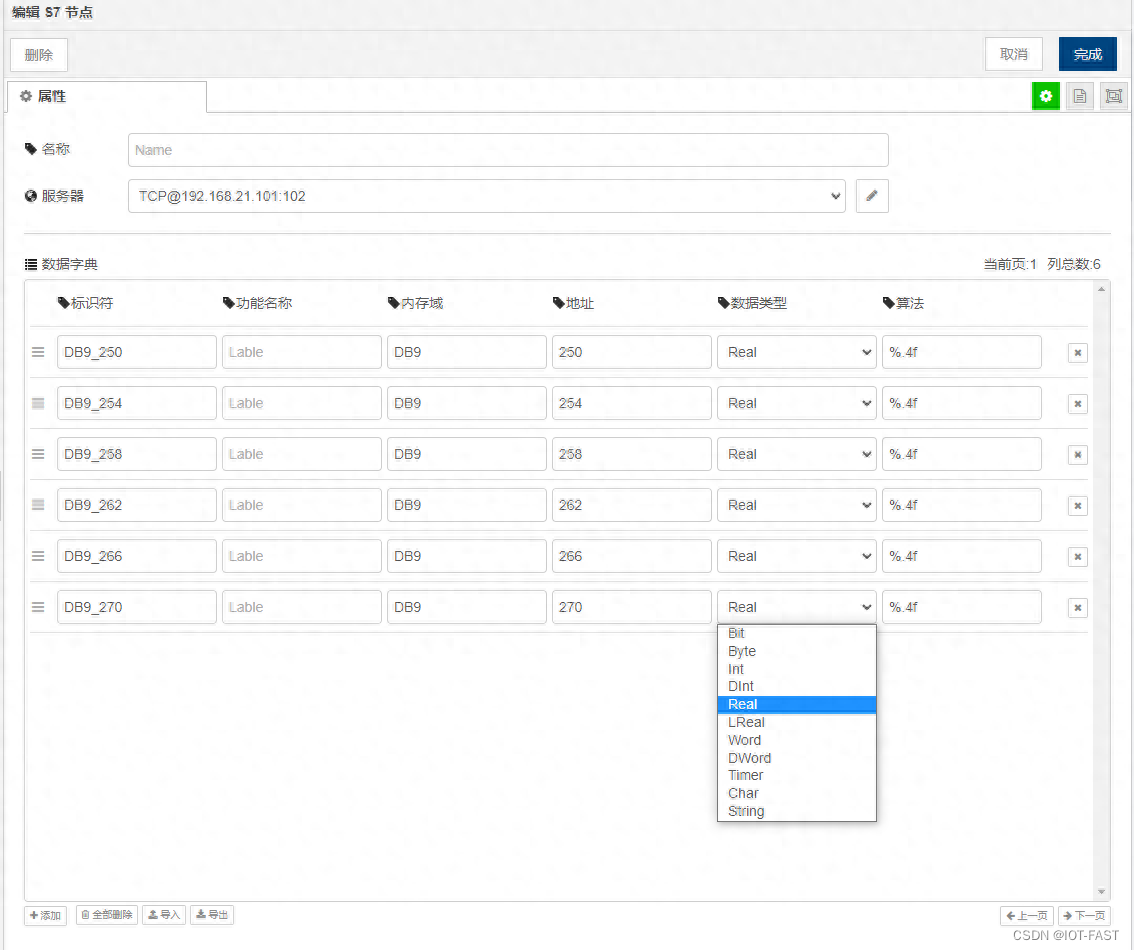

不需要编写代码配置数据词典,直接导入点位表,根据博途中的信息填入对应的参数,算法%.4f表示浮点数保留4位小数

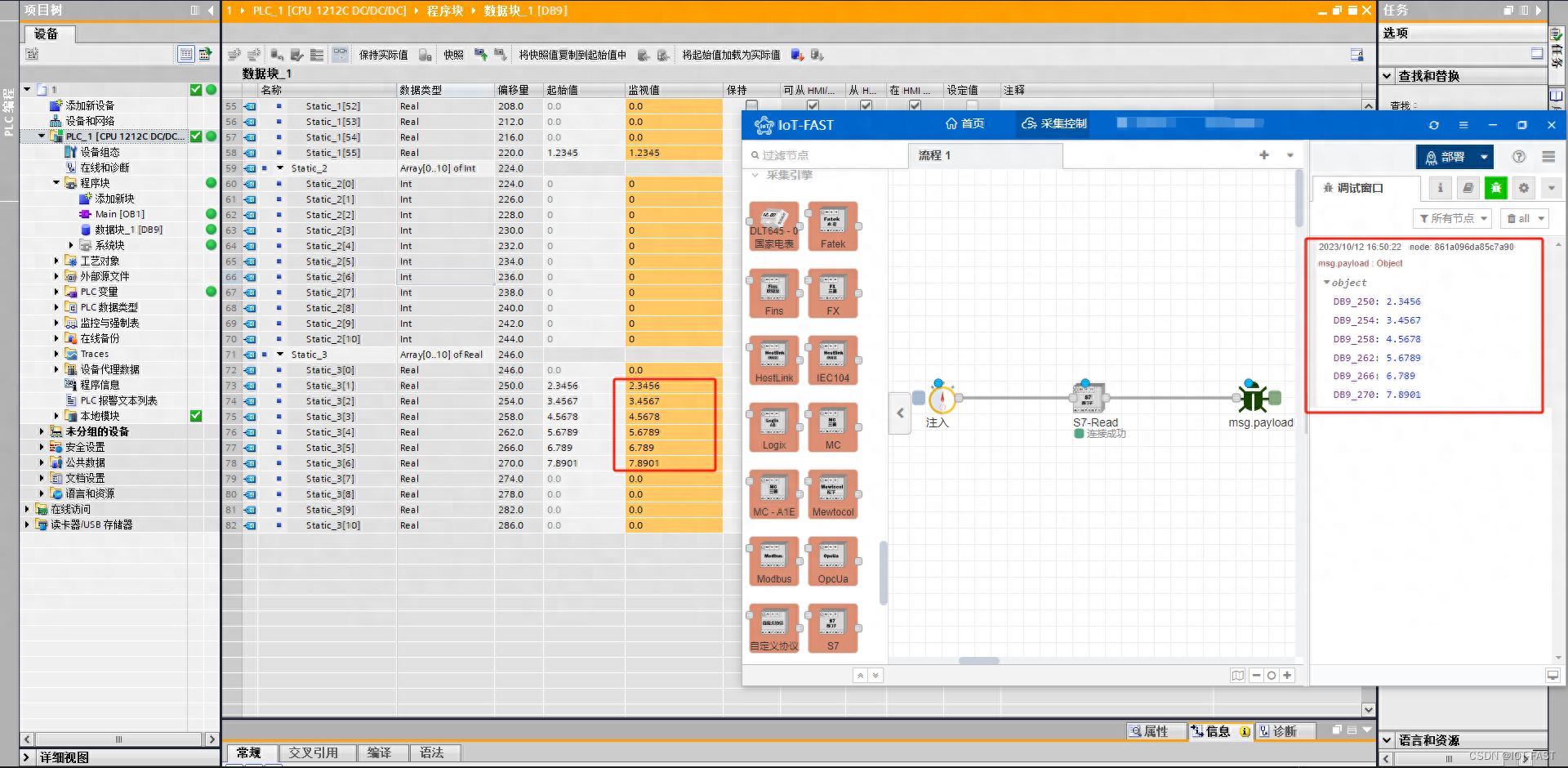

部署,点击读取,返回数值
