node-red S7节点与博途PLC连接

一、node-red

1、安装S7节点

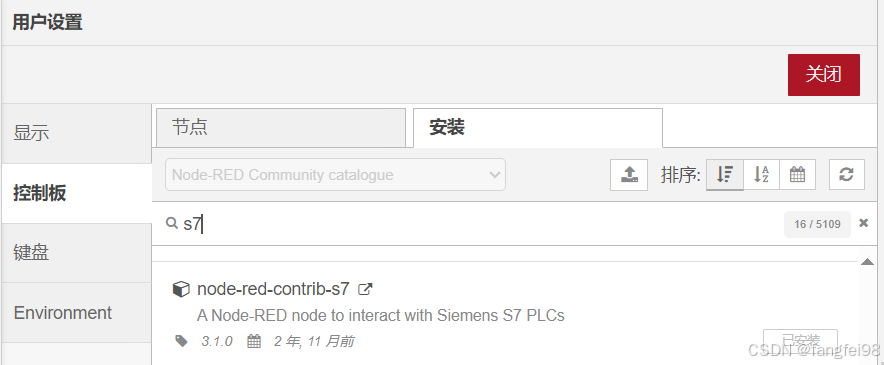

右上角-设置-控制板-安装-搜索模块

2、节点配置

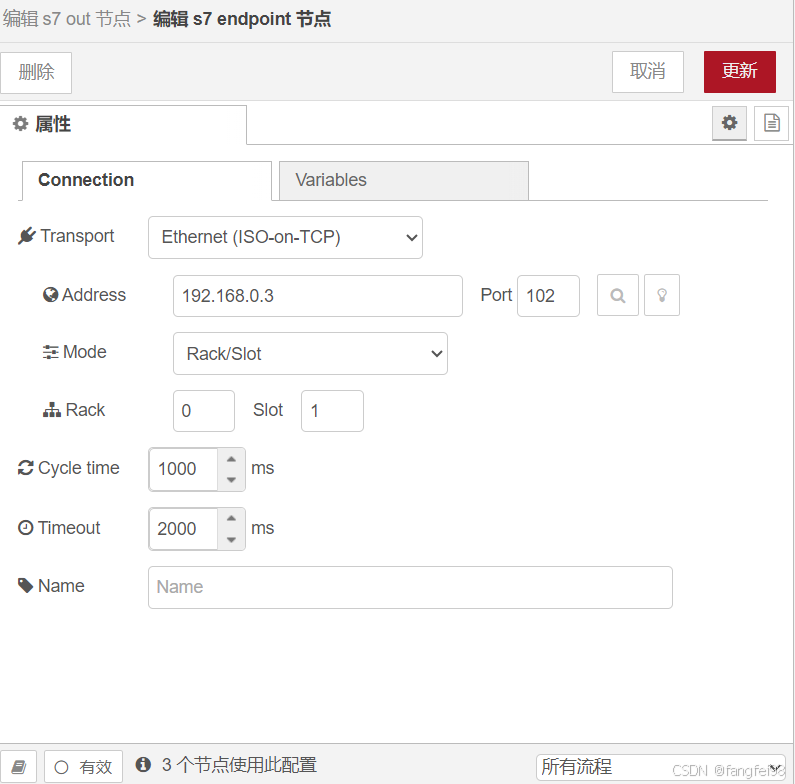

地址设为192.168.0.3（与PLC地址一致即可）
默认端口号102，无需修改
S7-1500 插槽为1，将Slot由2更改为1

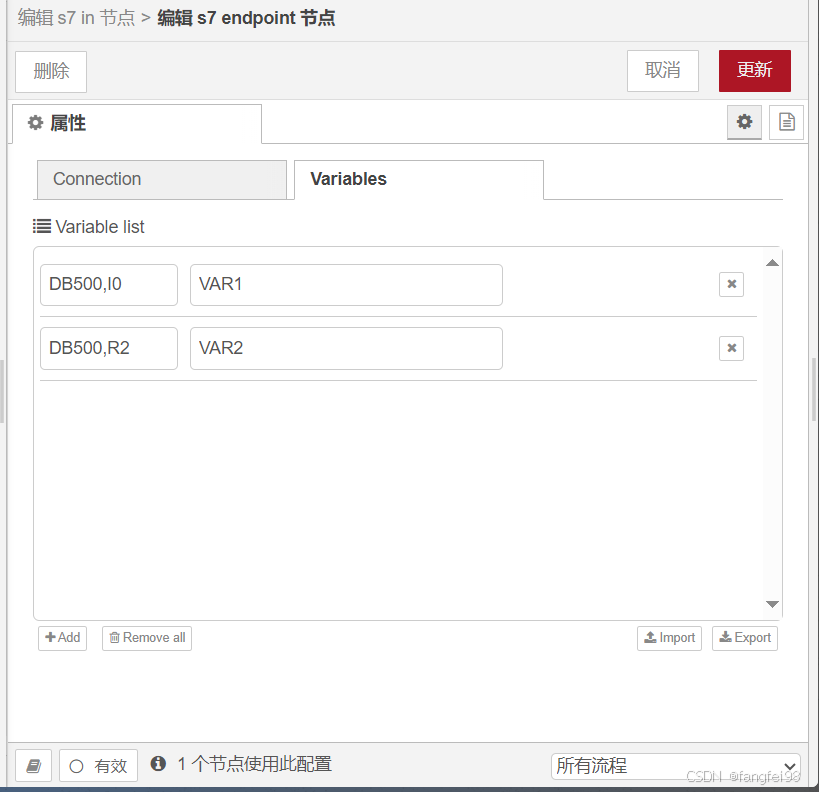

设置两个变量:
DB500,I0对应的PLC地址为DB500.DBW0
DB500,R2对应的PLC地址为DB500.DBD2

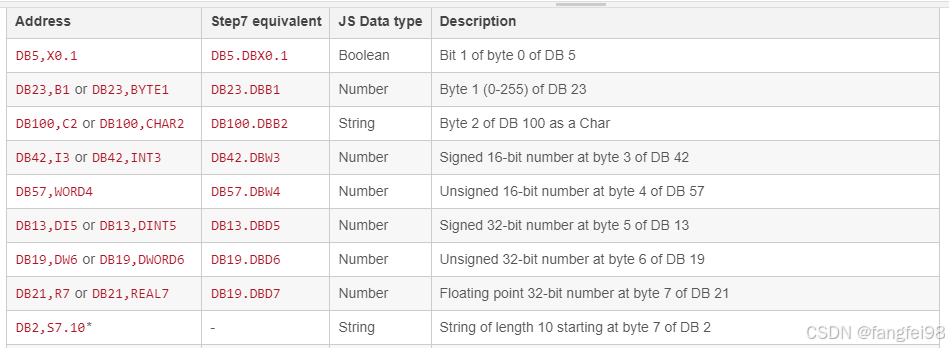

具体参考s7节点的帮助信息(s7 endpoint)：

3、流程搭建

二、西门子博途V16

1、下载

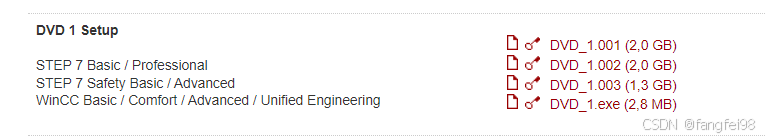

官网下载：https://support.industry.siemens.com/cs/document/109772803/simatic-step-7-incl-safety-and-wincc-v16-trial-download?dti=0&lc=en-CN

破解密钥
参考：https://blog.csdn.net/weixin_45943587/article/details/112549765?utm_medium=distribute.pc_relevant.none-task-blog-2_defaultbaidujs_baidulandingword~default-0-112549765-blog-112877064.235^v43pc_blog_bottom_relevance_base3&spm=1001.2101.3001.4242.1&utm_relevant_index=3

2、软件安装

参考：https://zhuanlan.zhihu.com/p/304315391

3、项目搭建

环境及通讯配置
