RGB 液晶屏颜色显示不对的问题总结

一. 概述

本文总结了液晶显示屏中，颜色显示不正确的几种常见原因。

二. 问题及解决办法

1.  RGB颜色排列顺序有误

现象描述：刷纯色时，原来为红色变成蓝色,为蓝色变成红色。是一种有规律的颜色变化。

解决方案：这类问题好解决，只需要调节RGB的排列顺序即可。

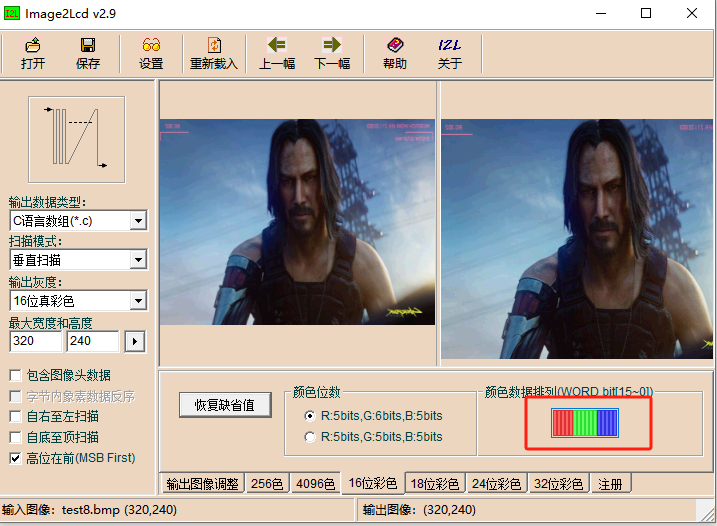

（1）可以调节图片中的RGB排列顺序：

只需要拖动上面的红绿蓝改变顺序即可。

（2）也可以重新配置液晶中的RGB顺序，这个需要结合数据手册来调节。

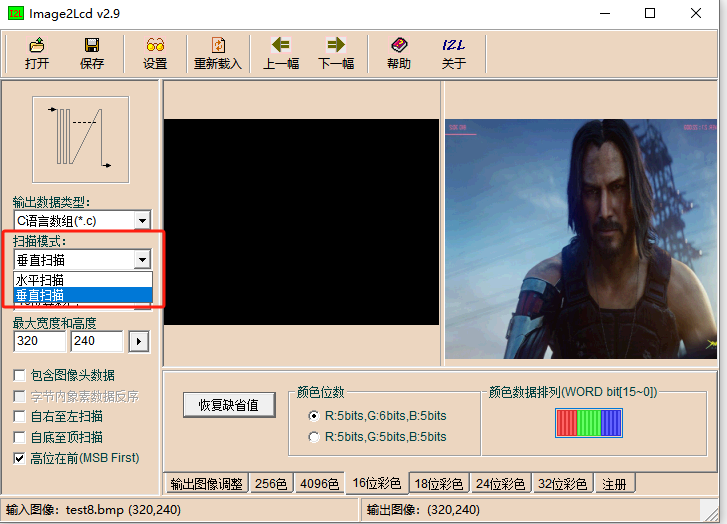

2. 扫描模式配置错误

扫描模式分为水平扫描和垂直扫描，也就是按行扫描还是按列扫描。配置错误可能也会导致颜色错误，但是这种错误是因为像素点错乱引起的。

3. 高位在前还是低位在前

拿RGB565来说，每个像素点有两个字节，这个时候就需要设置是高位在前还是低位在前。实际上就是配置这两个字节哪一个字节先传输，哪一个字节后传输。如果配置错误，也会导致颜色显示错误。
