NX_NJ 系列 01 2 台 PLC 通过 EIP 通信

1. 在 Network Configurator 软件中配置两台 PLC

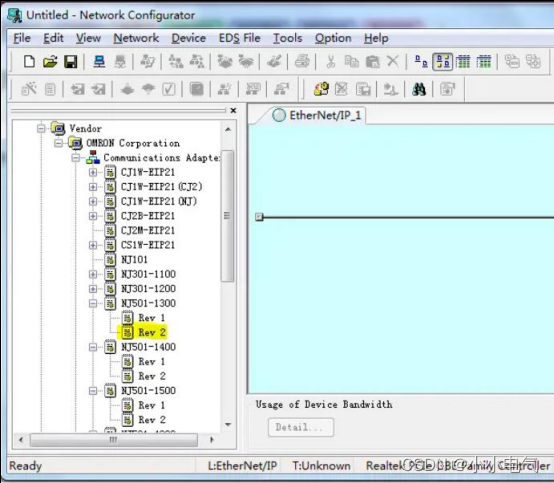

1.1 打开【Network Configurator】，双击下 NJ501-1300 Rev 2 图

标文件

此时右边会多出一个 NJ501-1300 控制器图标，如下图所示:

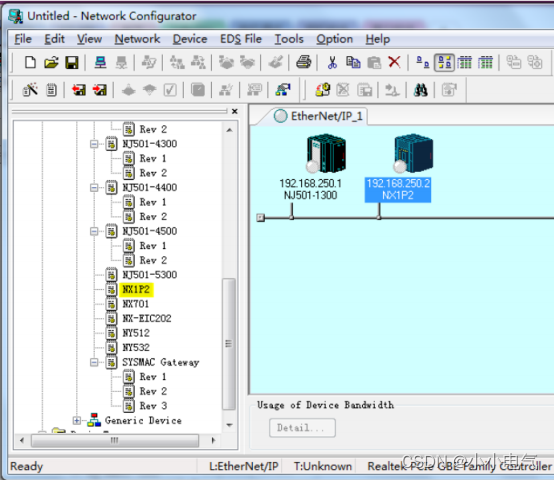

1.2 按相同的方法在建立一个 NX1P2 系列的 PLC

2. 建立输入输出标签

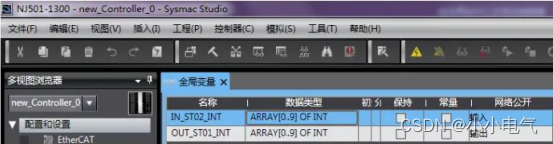

2.1 新建一个 NJ501-1300 的工程，在工程内建立两个标签，如下图

所示

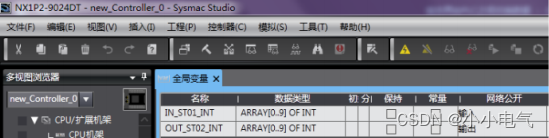

2.2 再建立一个 NX1P-9024DT 的工程，在工程内建立两个标签，如下

图所示

3. 导出输入输出标签

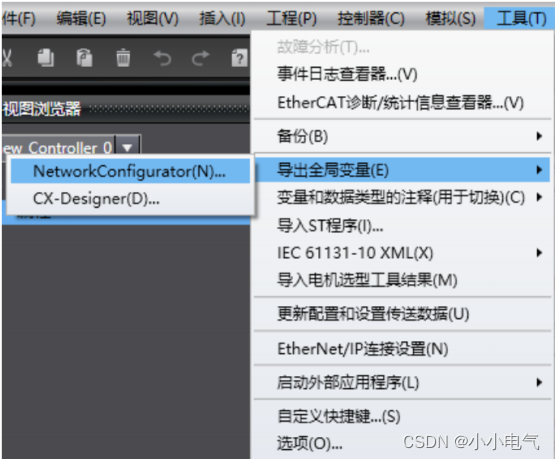

3.1 在 NJ501 工程中点击【工具】-【导出全局变量】-【Network

Configurator】,文件命名为【ST1】

3.2 在 NX1P 工程中点击【工具】-【导出全局变量】-【Network

Configurator】,文件命名为【ST2】
