星火一号&rtt 烧录例程 RT-Thread Stdio 小白也可以轻松上手

        RT-Thread 是一个强大、灵活的嵌入式实时操作系统，具有轻量级、模块化和高度可扩展的特点，广泛适用于物联网和嵌入式系统开发。星火一号是RT-Thread推出的第一块官方学习板，这次我们来一起学习一下如何用RT-Thread烧录星火一号例程。

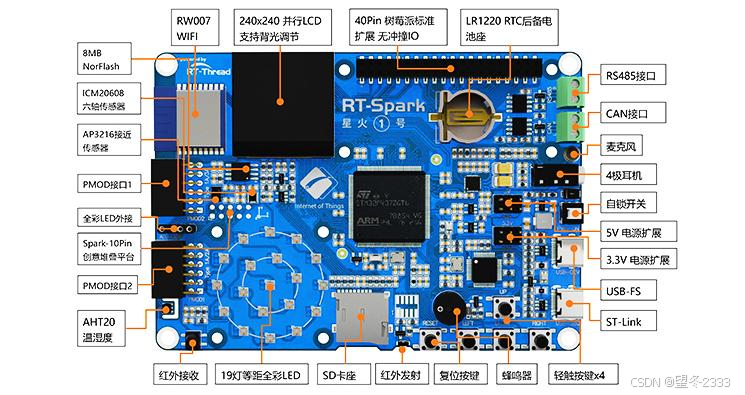

板载资源：

• 复位按键、轻触按键 X4、自锁开关
• 蜂鸣器
• LR1220 RTC 后备电池座
• ST-Link
• USB-FS
• 麦克风、4 极耳机
• SD 卡座
• 8MB NorFlash
• 红外发射、红外接收
• ICM20608 六轴传感器、AP3216 接近传感器、AHT20 温湿度传感器
• RW007 WIFI
• 240x240 并行 LCD 支持背光调节
• 19 灯等距全彩 LED
• 全彩 LED 外接
• 3.3V 电源扩展、5V 电源扩展

扩展接口：

• RS485 接口
• CAN 接口
• 40Pin 树莓派标准扩展无冲撞 IO
• Spark-10Pin 创意堆叠平台
• PMOD 接口 x2

支持的 IDE：RT-Thread Studio、MDK。

        官方将例程都封装好了，像led灯，lcd屏幕显示，串口通讯，网络等等等等，省去了很多查资料看文档的时间，直接选择对应的包就好，十分方便。

一、下载RT-Thread Stdio

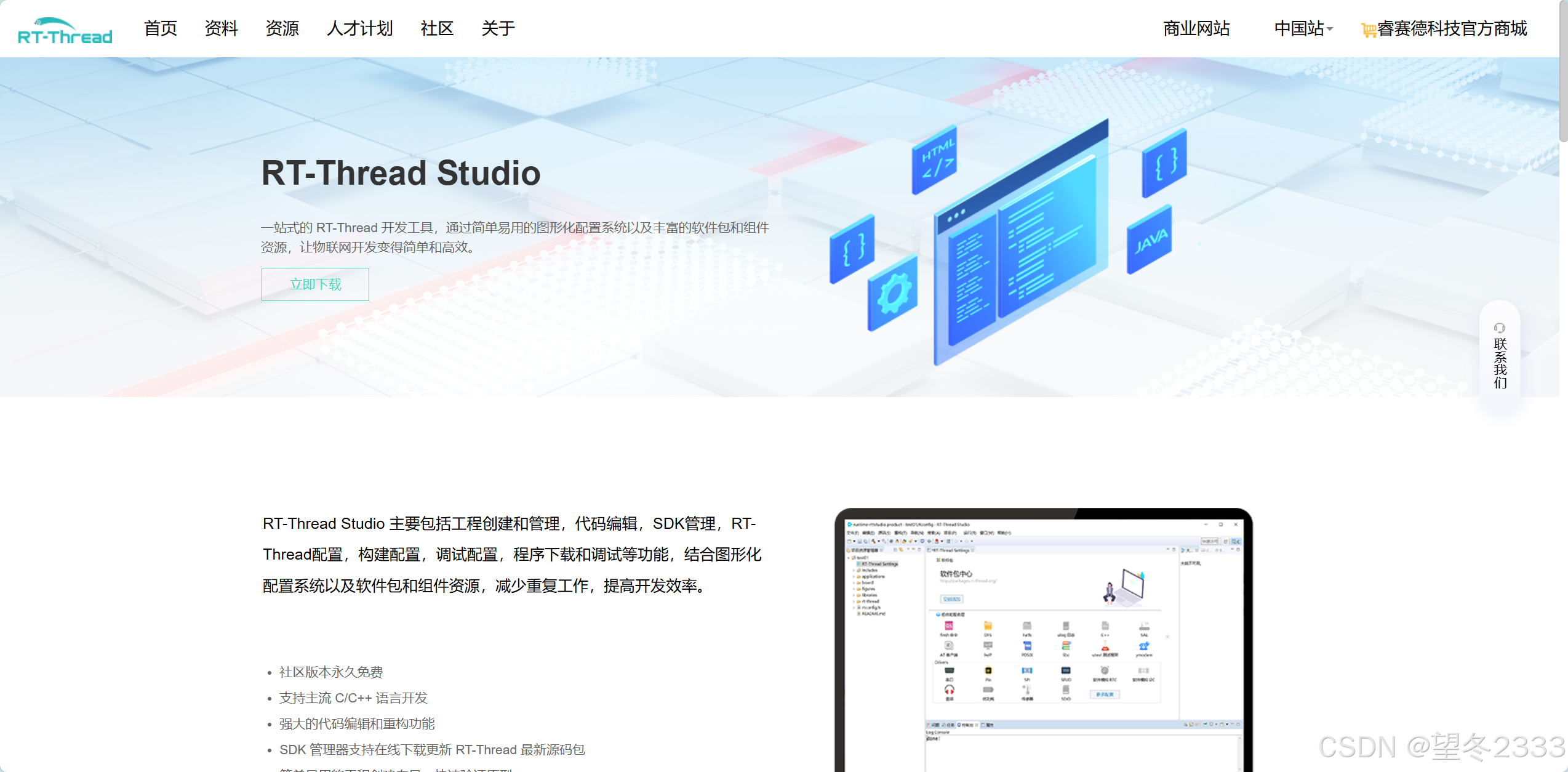

 1、打开RTT的网页

        首先，我们下载我们的工具，RT-Thread Stdio，这里是下载链接：https://www.rt-thread.org/studio.htmlhttps://www.rt-thread.org/studio.html

2、安装包下载

        点击立即下载按钮，选择网站下载，或者网盘下载。

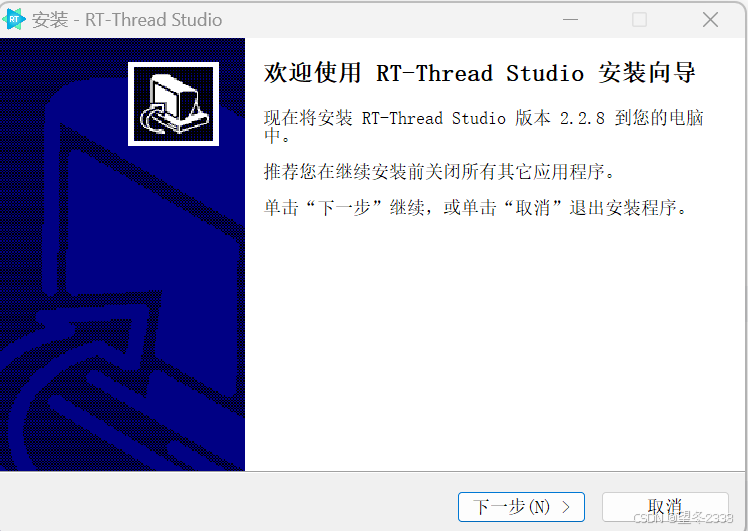

        安装包下载完成后，双击运行。

点击下一步。

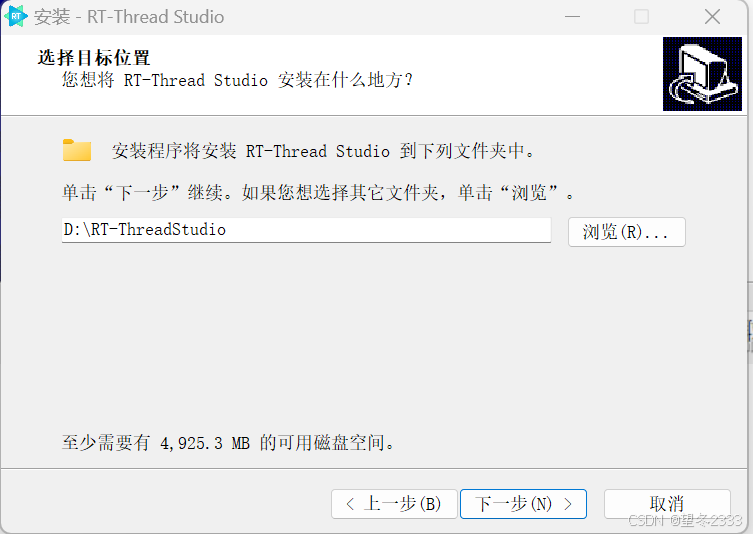

选择需要存放的文件夹，点击下一步，等待安装。

安装完成后，我们的软件就准备就好了。

二、调试串口

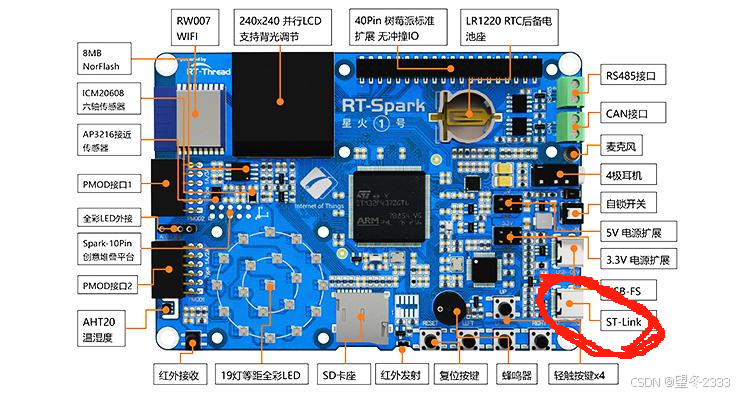

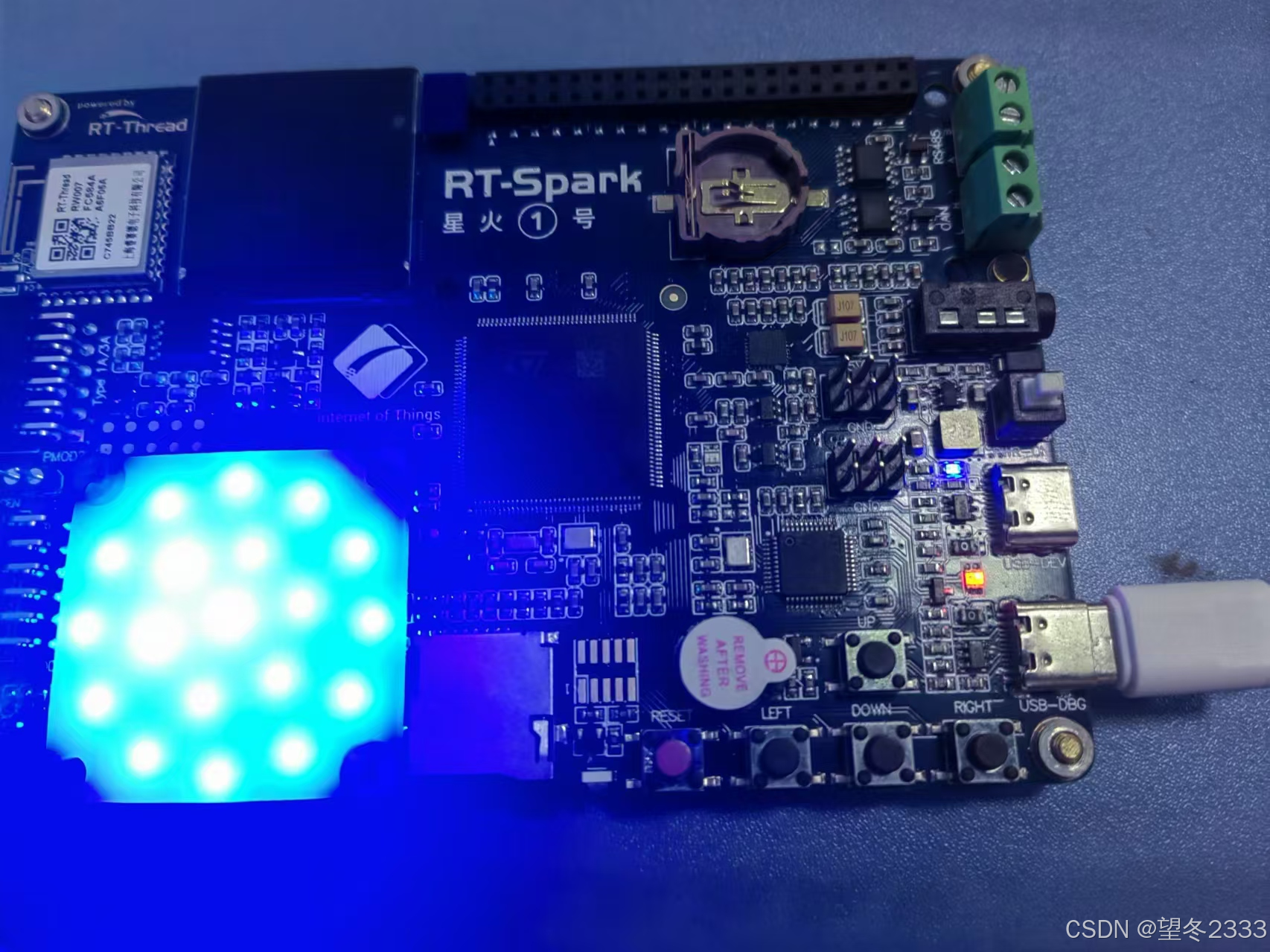

        星火一号板载ST-LINK，在红色画圈处。

        type-c的线一端连接电脑，另一端连接ST-Link接口，如下图所示。


        线连接完后，查看设备管理器，在端口处是否可以看到已连接的串口。

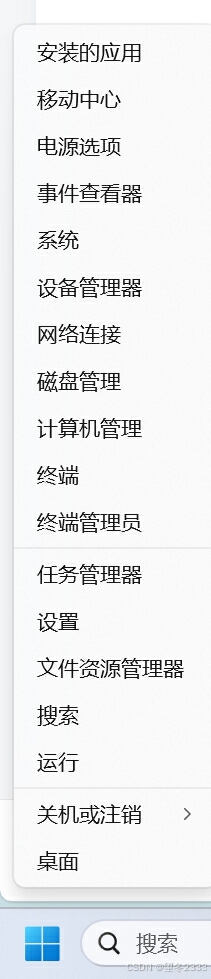

1、右键单击windows标志

2、点击设备管理器

我们可以看到这里有一个串口。

如果你这里没有STLinkxxxx，检查一下你是否下载了ST-Link的驱动，或者ST-Link的驱动是否损坏。

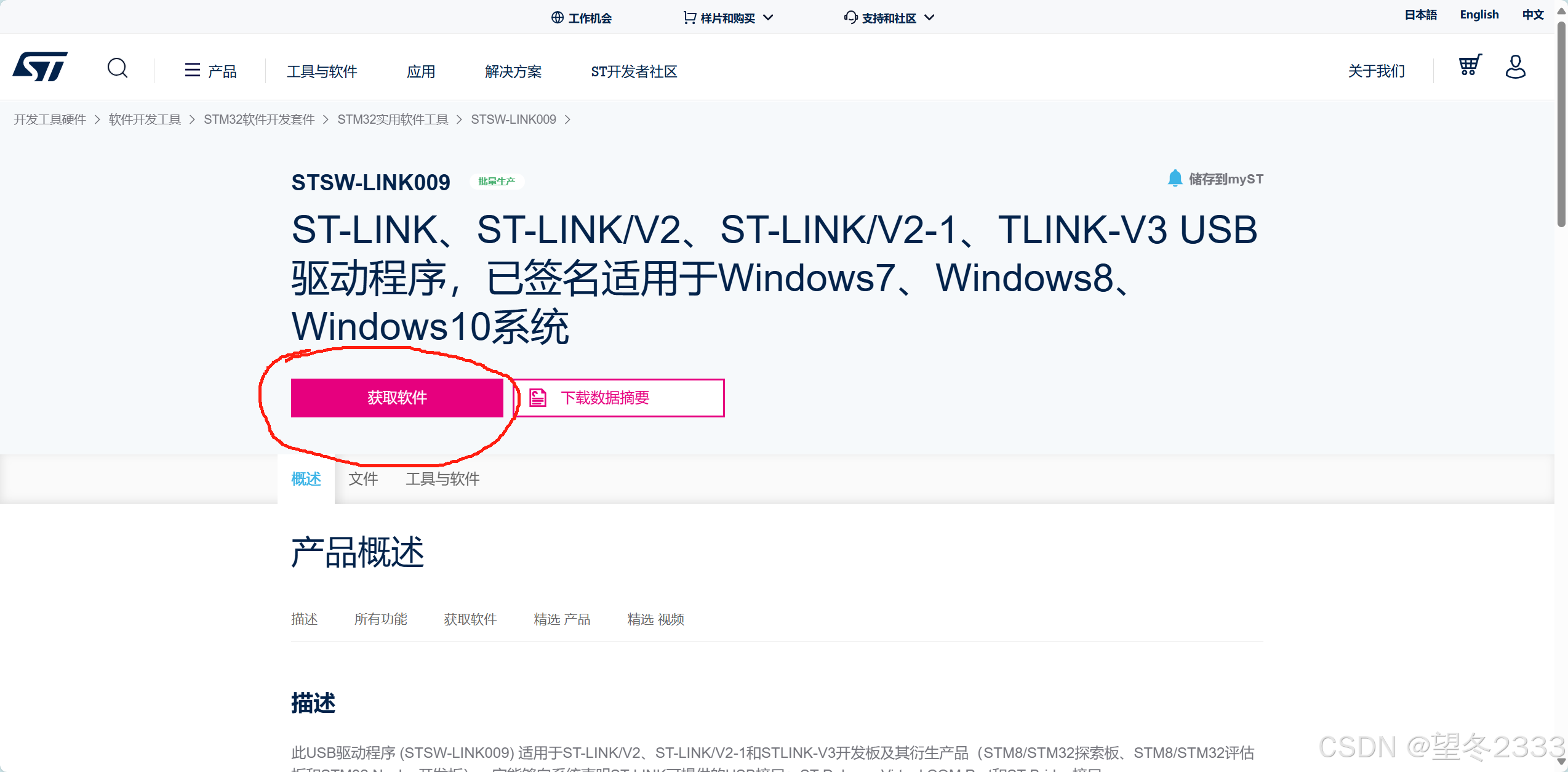

ST-Link官网下载链接：https://www.st.com/zh/development-tools/stsw-link009.html/

点击获取获取软件按钮

再点击获取最新版本按钮

如果在官网下载不了的话可以通过正点原子的网盘链接下载。

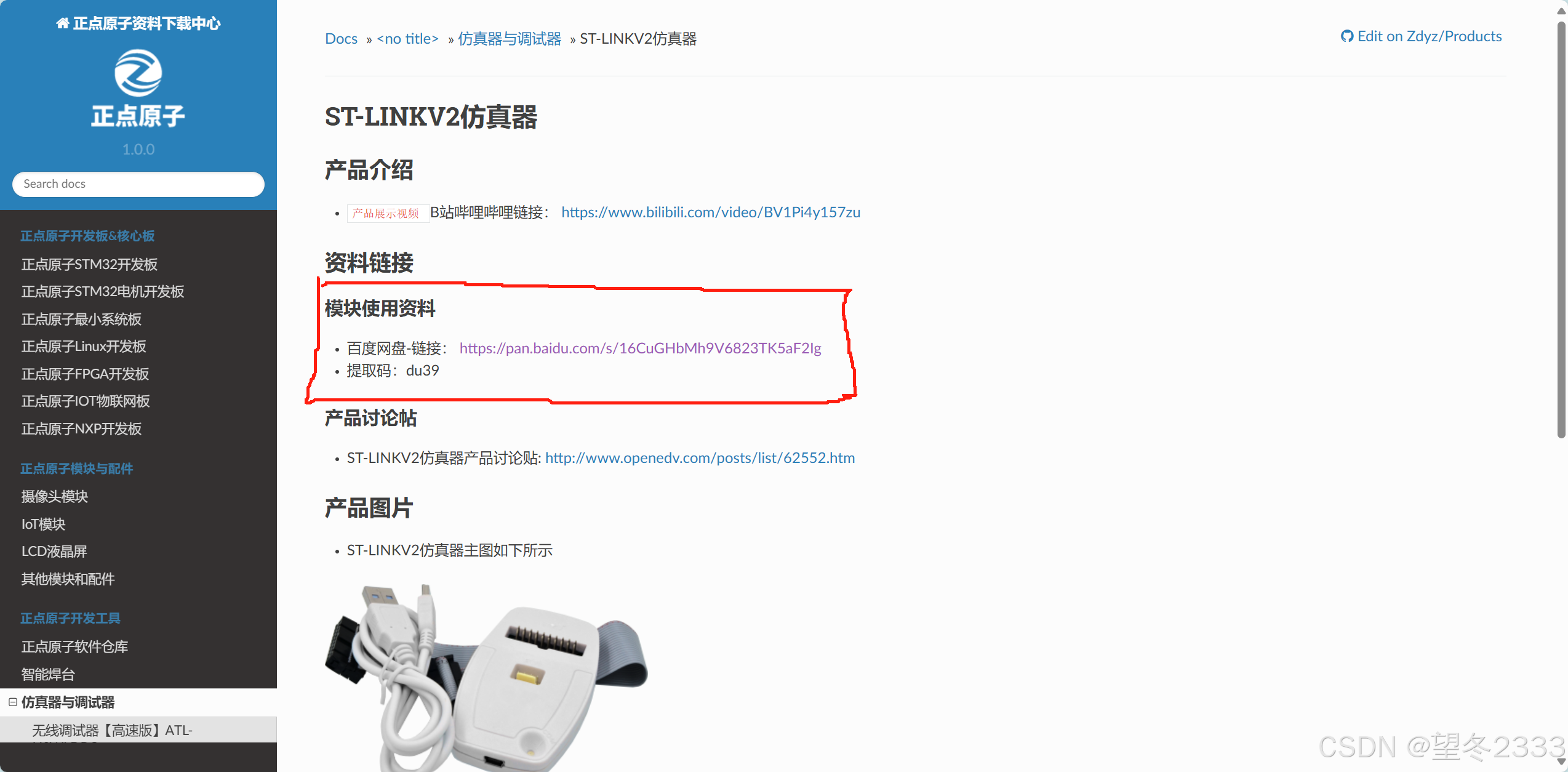

ST-LINKV2仿真器 — 正点原子资料下载中心 1.0.0 文档 (openedv.com)

正点原子ST-Link下载链接：百度网盘 请输入提取码 (baidu.com)

dpinst_amd64.exe是64位操作系统

dpinst_x86.exe是32位操作系统，选择对应的版本，双击运行，一直点击下一页，下一步直至安装完成。

在安装完成后再打开设备管理器，就可以看到ST-Link已经安装完成。

三、使用RT-Thread Stdio下载例程到星火一号

1、双击运行

2、创建项目

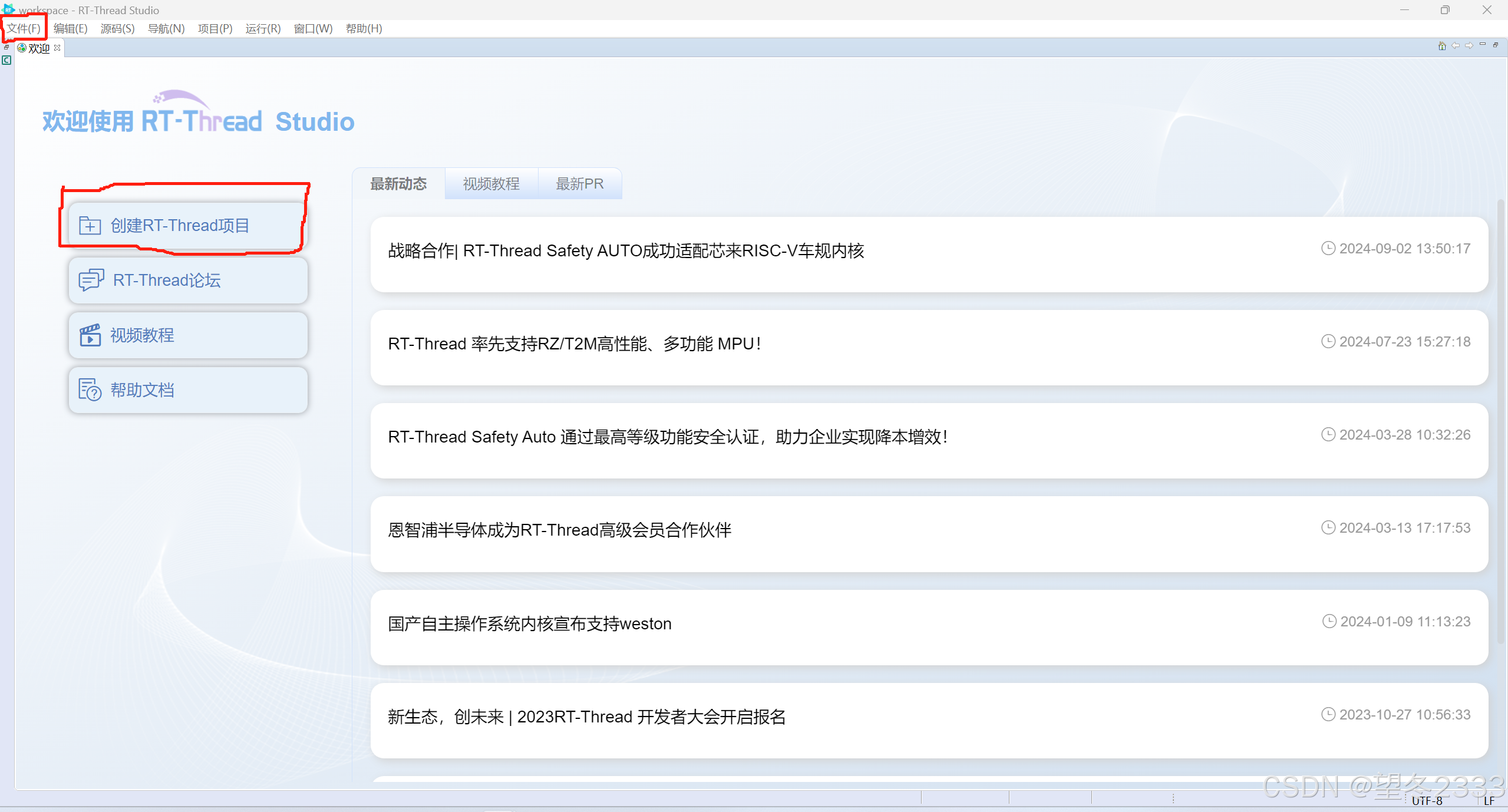

        点击创建RT-Thread项目，或者文件➡新建➡RT-Thread项目

3、选择开发板

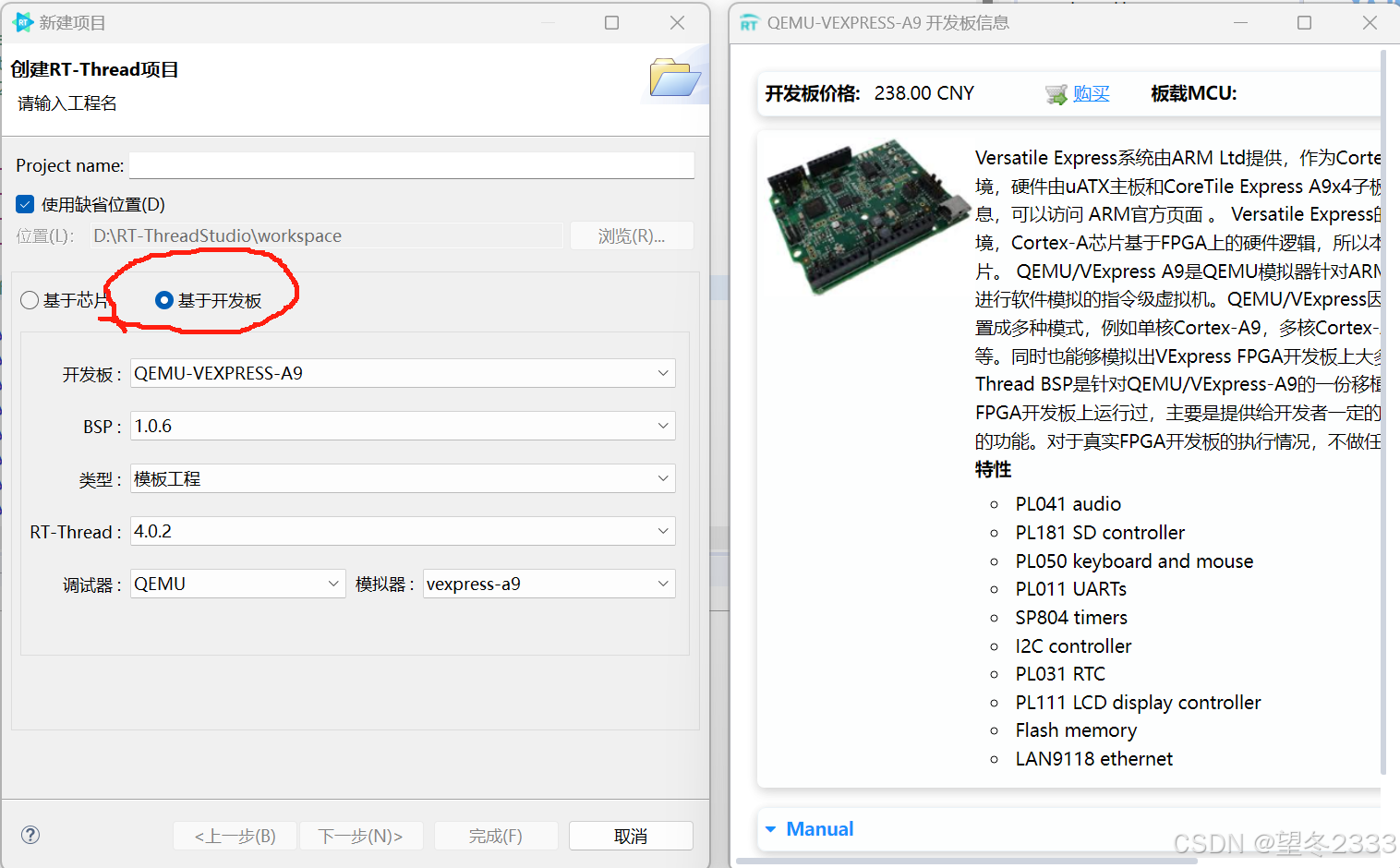

(1)选择基于开发板

(2)选择开发板➡添加更多...

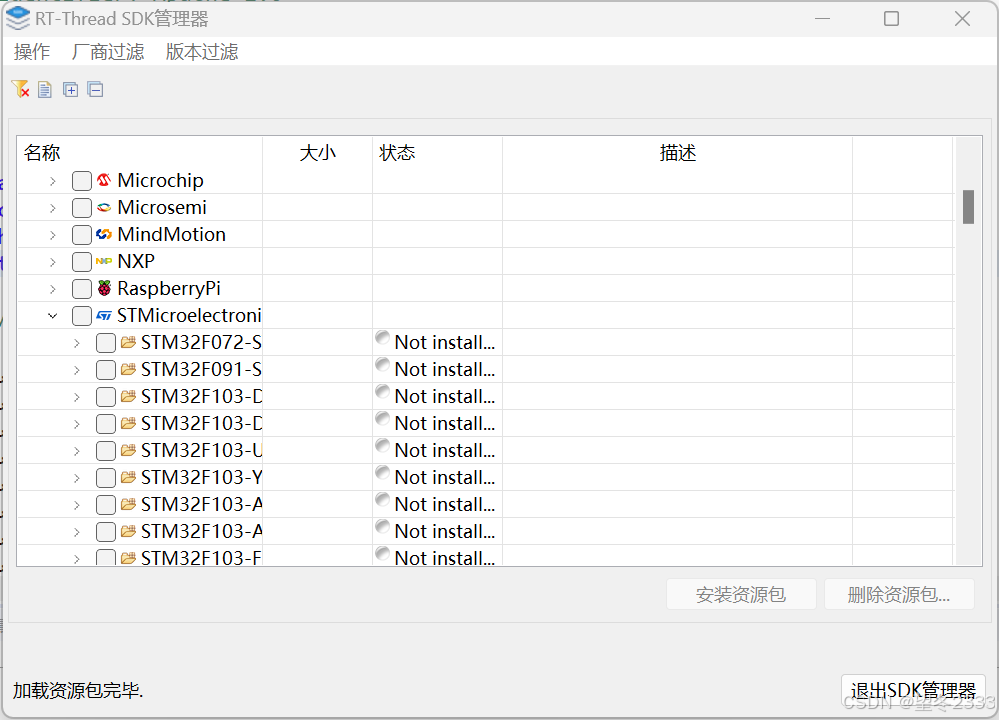

(3)在SDK管理器中下载我们需要用到的包

在Board Support中找到STM32部分，星火一号的主控是STM32F407

在STM32中找到STM32F407-RT-Spark，鼠标放上去我们可以看到包的名字

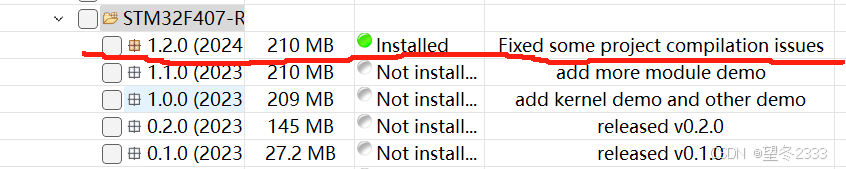

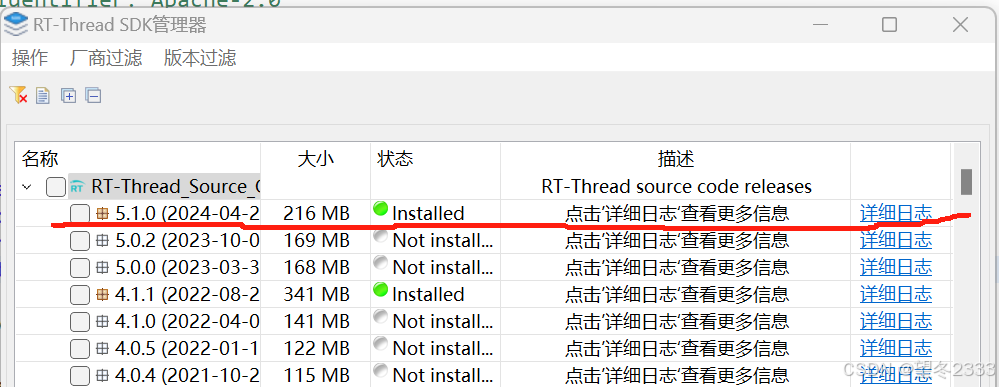

(4)勾选画横线的两个包，点击下载。

4、创建例程

退出SDK管理器后，我们选择星火一号开发板。

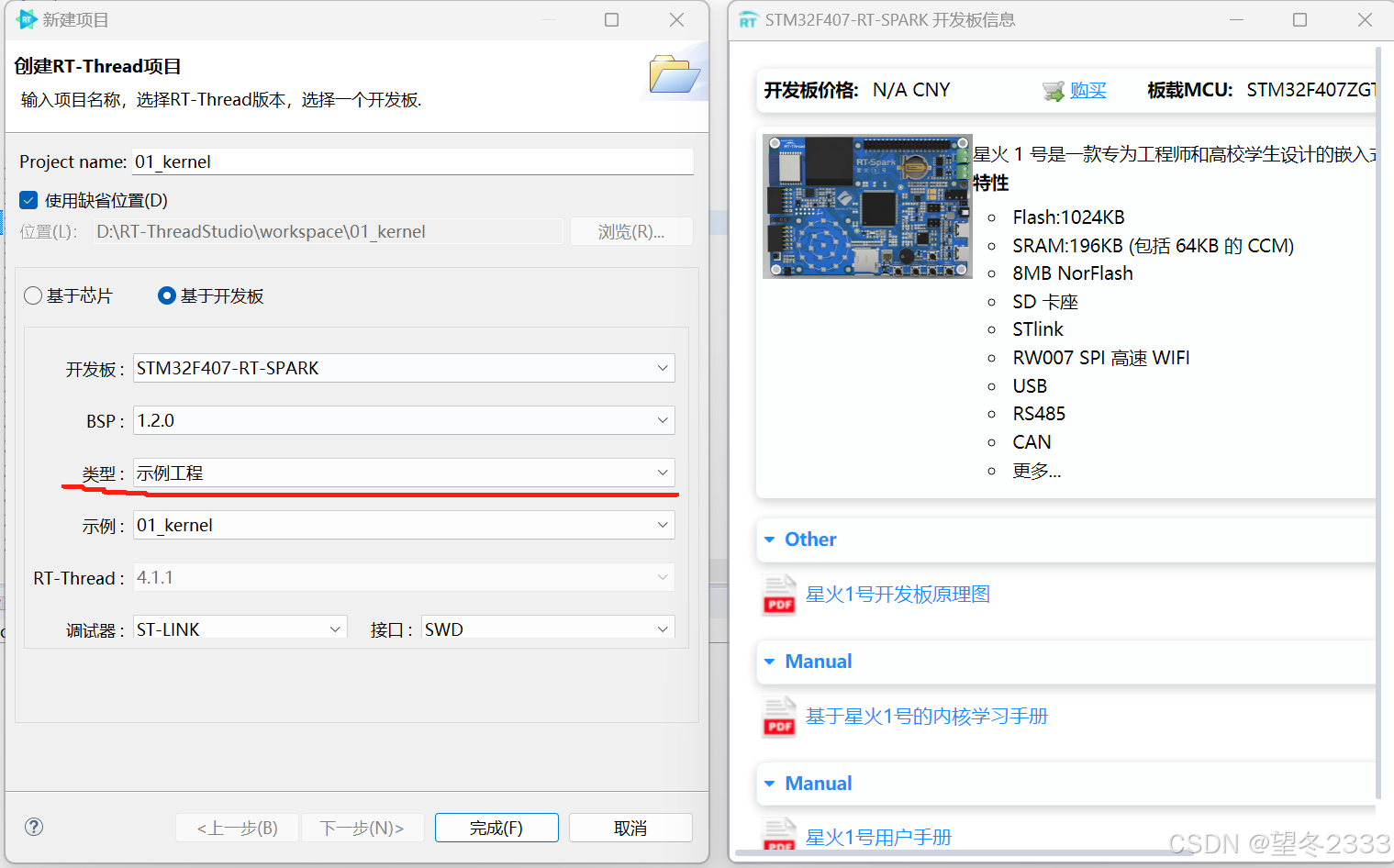

(1)类型➡示例工程

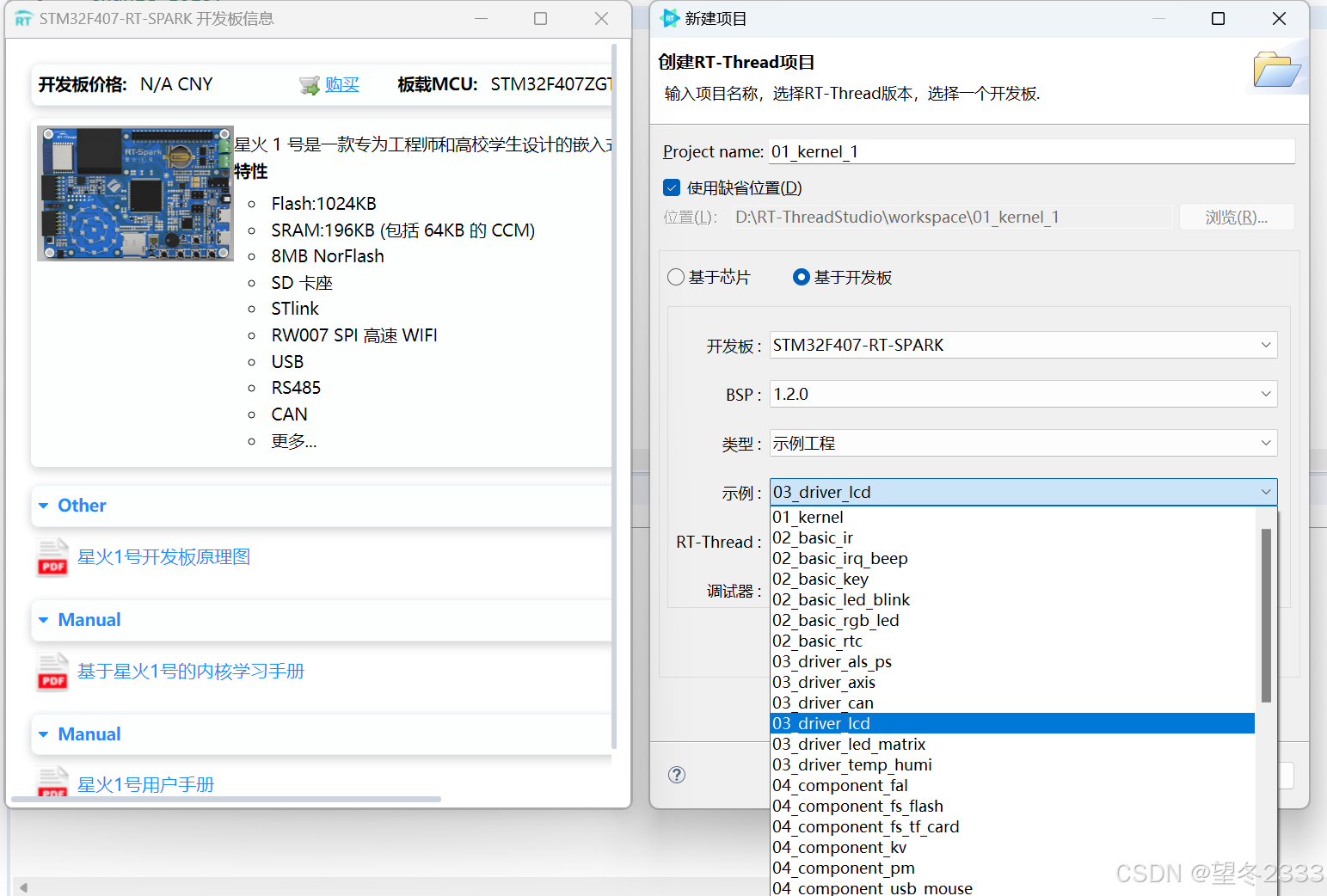

(2)在示例中有很多例程，点击示例，选择driver_lcd,调试器就是ST-Link

(3)选择好后点击完成。

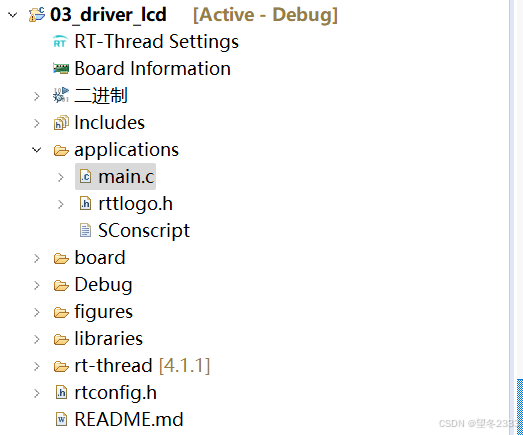

(4)我们可以在左边看到项目结构，点开applications，点开mian.c文件。

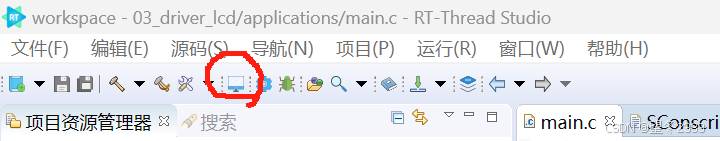

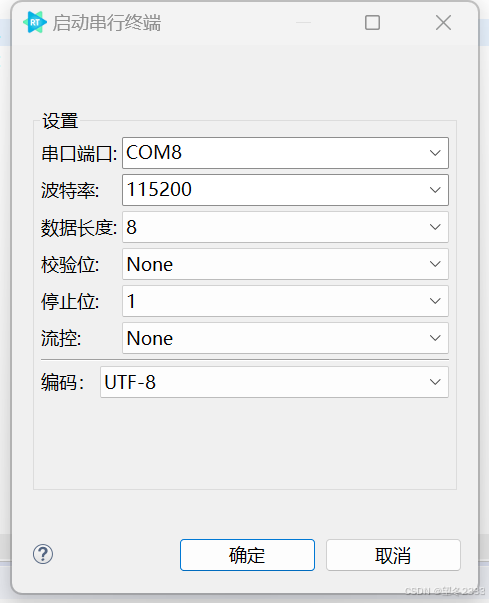

(5)点击串口终端按钮，选择串口号，这里我们选择好串口端口，如果没有的话，看一下板子是否连接，驱动是否安装好。

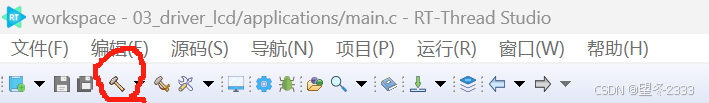

(6)点一下锤子编译

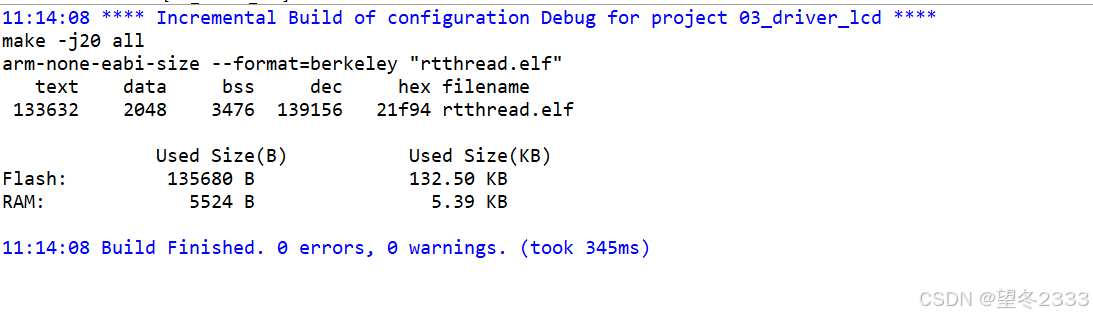

编译完成

(7)下载程序

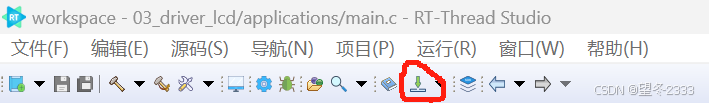

点击按钮下载程序

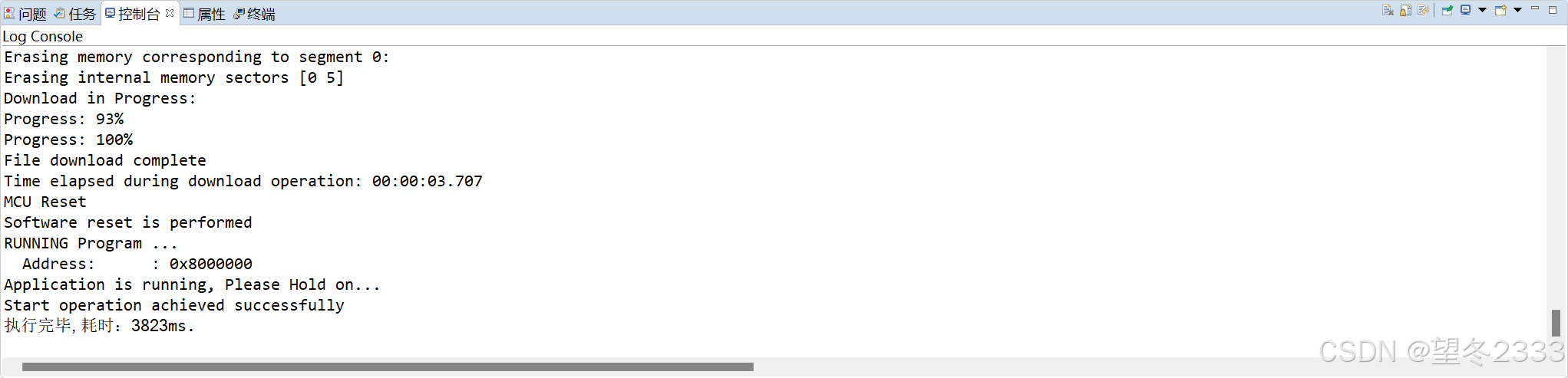

烧录完成

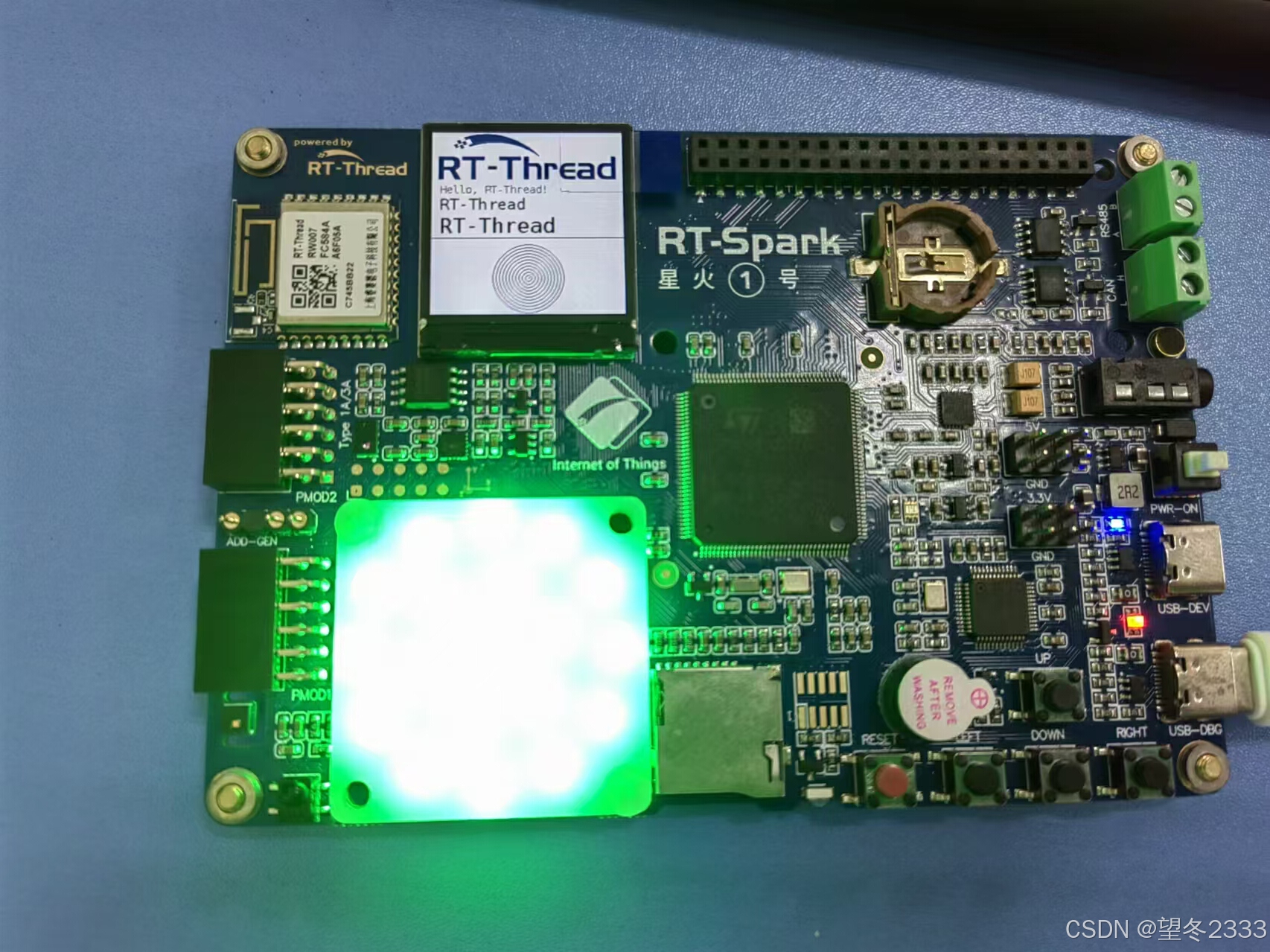

我们可以看到板子的LCD屏亮了起来。
