经常有小伙伴问如何绘制网络拓扑图，今天通过这篇文章，分享一下什么是网络拓扑图、网络拓扑图的分类、日常应用、如何绘制以及用户分享的网络拓扑图模板，希望能帮助大家完美地把思路呈现出来。
一、什么是网络拓扑图？
网络拓扑图是描绘网络结构和设备间互联关系的图形化表示，它直观地展示了网络中各个节点（如计算机、服务器、交换机、路由器等）以及它们之间的物理连接或逻辑连接。

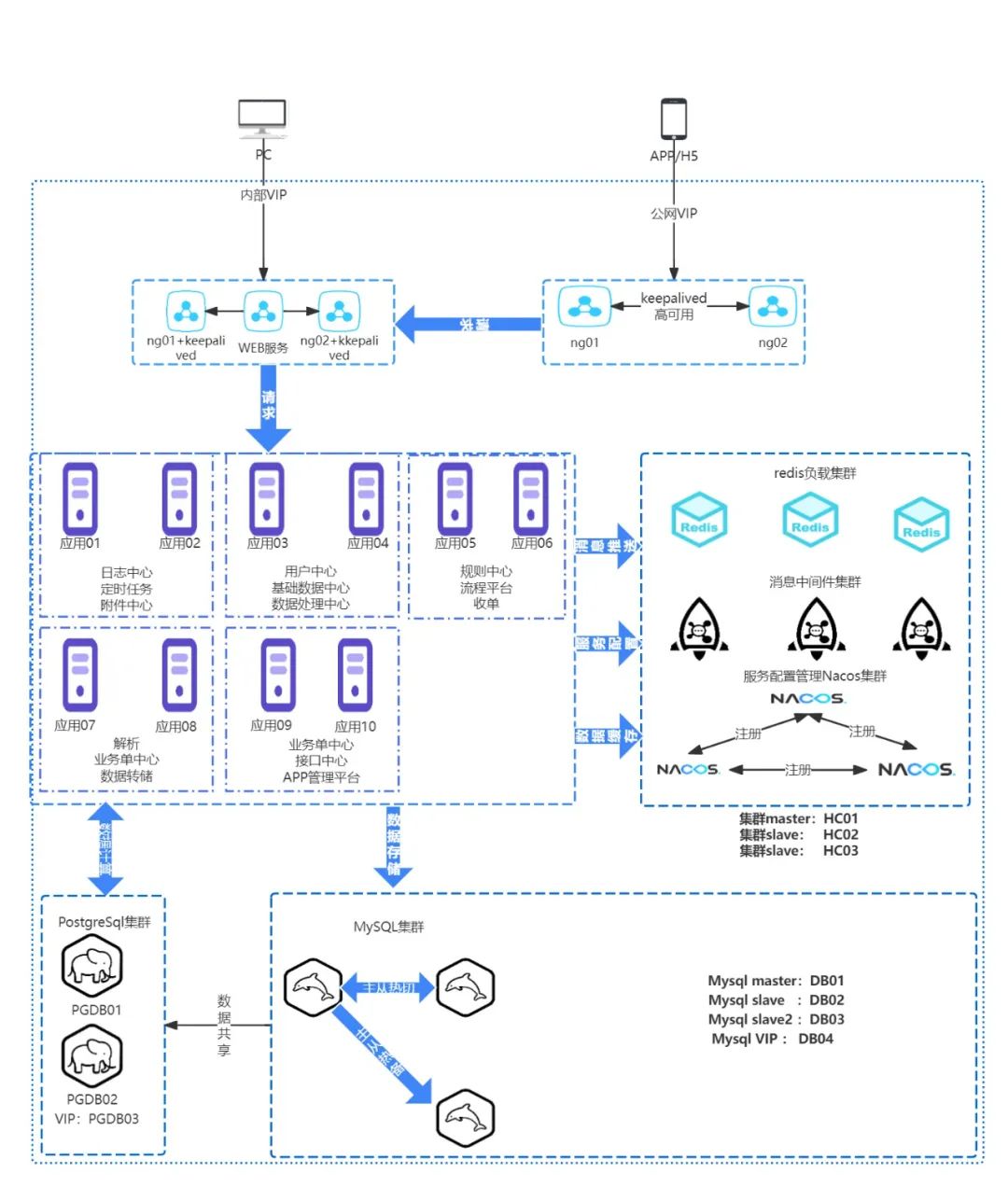

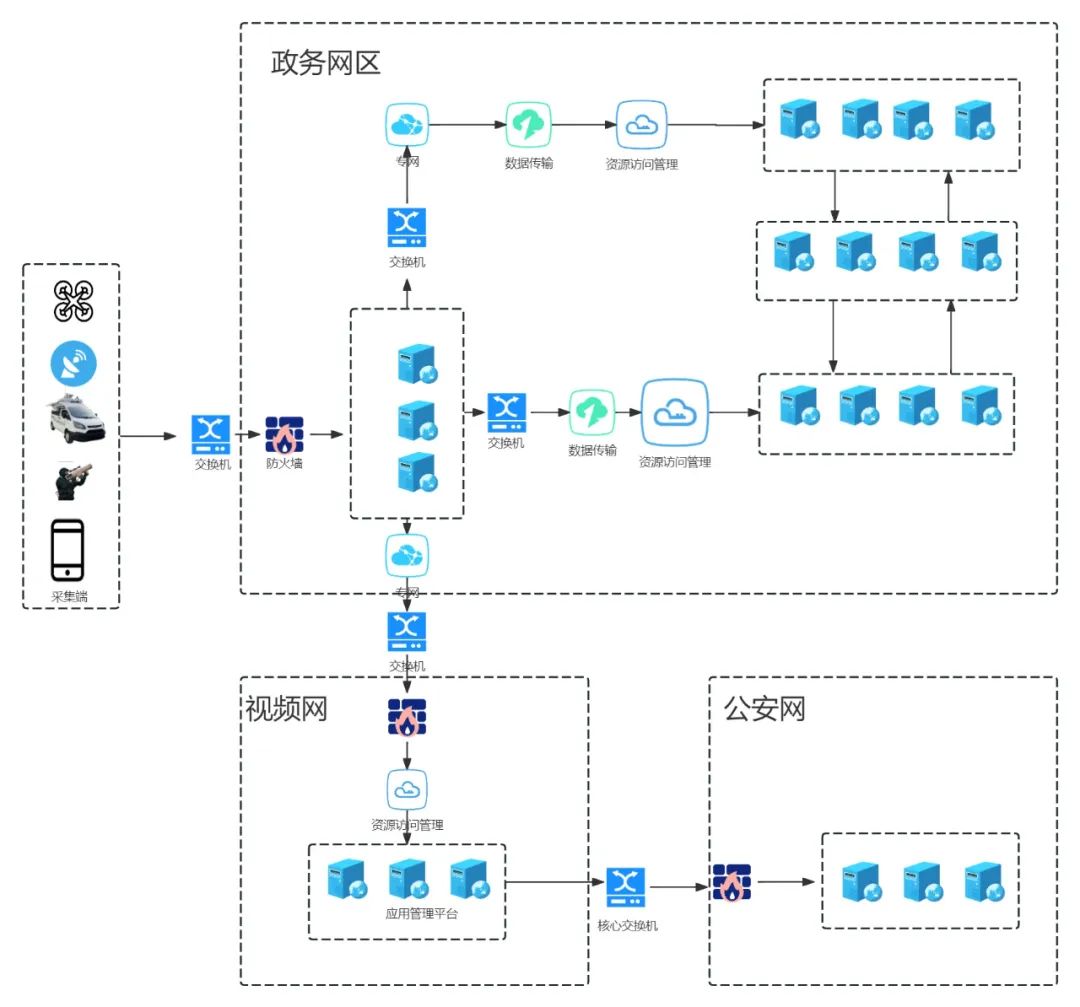

点击查看模板高清原图
https://www.processon.com/view/638719afe401fd074071c0ab
网络管理员、IT技术人员、项目经理或教育研究人员等通过绘制网络拓扑图，将复杂的网络结构以直观的图形化方式进行呈现，从而实现可视化管理、故障诊断、安全防护、资源优化和教育培训等目的。
二、网络拓扑图的分类

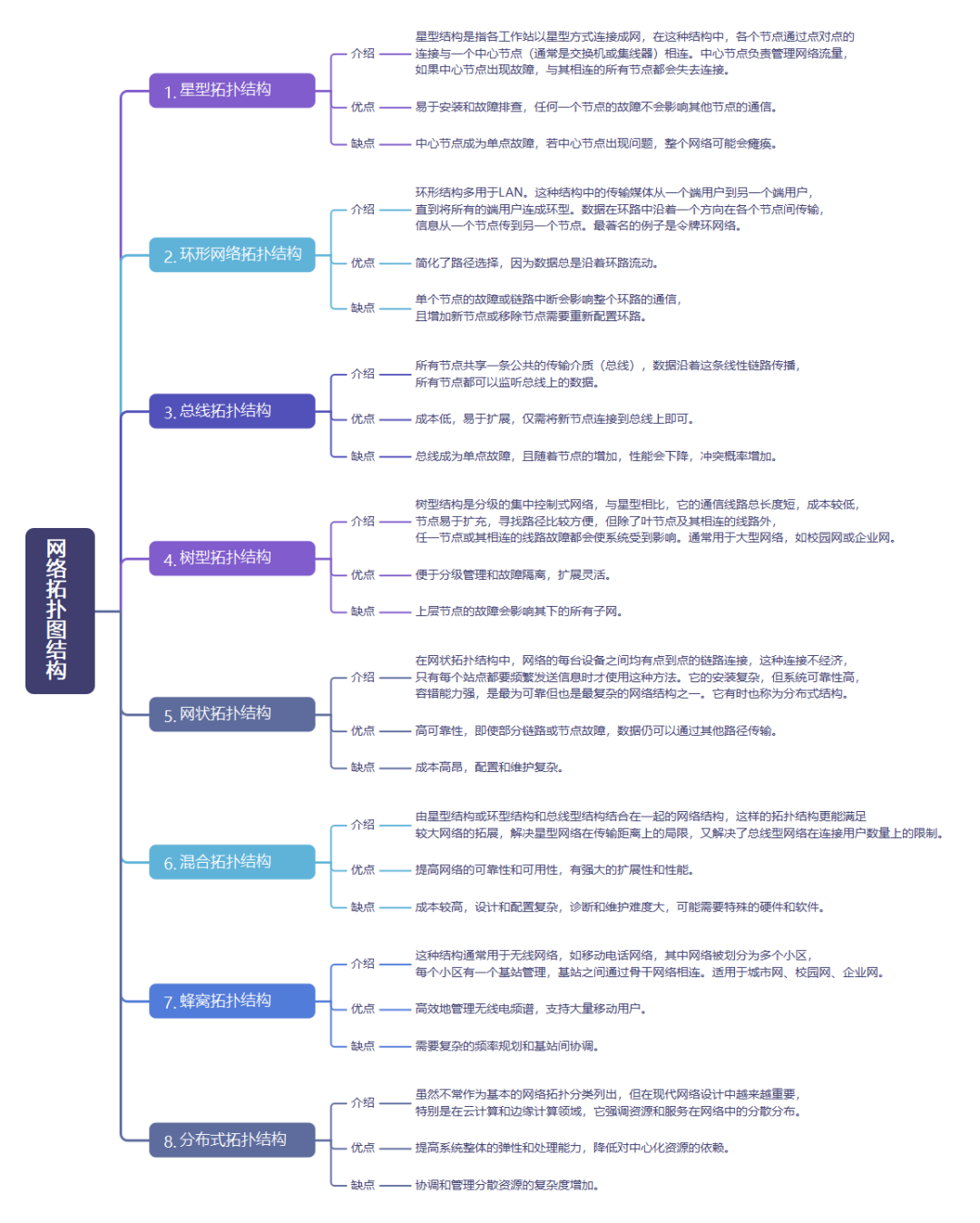

常见的网络拓扑结构有8种，分别是星型拓扑结构、环形网络拓扑结构、总线拓扑结构、树型拓扑结构、网状拓扑结构、混合拓扑结构、蜂窝拓扑结构和分布式拓扑结构。
点击查看模板高清原图https://www.processon.com/view/664d9b935daead17f4ee35bb
1、星型拓扑结构。星型结构是指各工作站以星型方式连接成网，在这种结构中，各个节点通过点对点的连接与一个中心节点（通常是交换机或集线器）相连。中心节点负责管理网络流量，如果中心节点出现故障，与其相连的所有节点都会失去连接。
优点：易于安装和故障排查，任何一个节点的故障不会影响其他节点的通信。
缺点：中心节点成为单点故障，若中心节点出现问题，整个网络可能会瘫痪。
2、环形网络拓扑结构。环形结构多用于LAN。这种结构中的传输媒体从一个端用户到另一个端用户，直到将所有的端用户连成环型。数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。最著名的例子是令牌环网络。
优点：简化了路径选择，因为数据总是沿着环路流动。
缺点：单个节点的故障或链路中断会影响整个环路的通信，且增加新节点或移除节点需要重新配置环路。
3、总线拓扑结构。所有节点共享一条公共的传输介质（总线），数据沿着这条线性链路传播，所有节点都可以监听总线上的数据。
优点：成本低，易于扩展，仅需将新节点连接到总线上即可。
缺点：总线成为单点故障，且随着节点的增加，性能会下降，冲突概率增加。
4、树型拓扑结构。树型结构是分级的集中控制式网络，与星型相比，它的通信线路总长度短，成本较低，节点易于扩充，寻找路径比较方便，但除了叶节点及其相连的线路外，任一节点或其相连的线路故障都会使系统受到影响。通常用于大型网络，如校园网或企业网。
优点：便于分级管理和故障隔离，扩展灵活。
缺点：上层节点的故障会影响其下的所有子网。
5、网状拓扑结构。在网状拓扑结构中，网络的每台设备之间均有点到点的链路连接，这种连接不经济，只有每个站点都要频繁发送信息时才使用这种方法。它的安装复杂，但系统可靠性高，容错能力强，是最为可靠但也是最复杂的网络结构之一。它有时也称为分布式结构。
优点：高可靠性，即使部分链路或节点故障，数据仍可以通过其他路径传输。
缺点：成本高昂，配置和维护复杂。
6、混合拓扑结构。由星型结构或环型结构和总线型结构结合在一起的网络结构，这样的拓扑结构更能满足较大网络的拓展，解决星型网络在传输距离上的局限，而同时又解决了总线型网络在连接用户数量上的限制。
优点：提高网络的可靠性和可用性，有强大的扩展性和性能。
缺点：成本较高，设计和配置复杂，诊断和维护难度大，可能需要特殊的硬件和软件。
7、蜂窝拓扑结构。这种结构通常用于无线网络，如移动电话网络，其中网络被划分为多个小区，每个小区有一个基站管理，基站之间通过骨干网络相连。适用于城市网、校园网、企业网。
优点：高效地管理无线电频谱，支持大量移动用户。
缺点：需要复杂的频率规划和基站间协调。
8、分布式拓扑结构。虽然不常作为基本的网络拓扑分类列出，但在现代网络设计中越来越重要，特别是在云计算和边缘计算领域，它强调资源和服务在网络中的分散分布。
优点：提高系统整体的弹性和处理能力，降低对中心化资源的依赖。
缺点：协调和管理分散资源的复杂度增加。
三、网络拓扑图的应用场景
网络拓扑图在多个领域和场景中扮演着至关重要的角色，列举一些使用场景：
1.网络设计与规划：在新建网络或改造现有网络时，使用网络拓扑图进行前期设计，确定设备位置、连接方式、冗余策略等，确保网络架构的合理性、扩展性和稳定性。
2.网络部署与配置：依据拓扑图进行设备安装、线缆布设、IP地址分配、路由配置等工作，确保网络建设按设计意图进行。
3.网络运维与管理：日常运维中，网络拓扑图是监控网络状态、诊断故障、进行性能调优的重要依据。通过拓扑图，管理员可以快速定位问题源头、调整流量路径、更新安全策略等。
4.应急响应与灾难恢复：在网络故障或灾难发生时，拓扑图有助于快速识别受影响的区域、评估灾备方案的有效性、指导恢复操作。
5.教育与培训：网络拓扑图是教学中不可或缺的工具，帮助学生理解复杂的网络概念，学习网络架构和协议。
四、如何绘制网络拓扑图？
1、网络拓扑图的绘制步骤
在ProcessOn上绘制网络拓扑图的步骤，给大家一个参考或建议：
Step1：确定你要绘制的拓扑类型
Step2：新建一张网络拓扑图，根据业务逻辑，使用辅助线初步规划网络的大致布局，确定中心点、分支点和设备位置
Step3：拖拽放置设备图标到画布
Step4：使用直线、曲线或特定连线段进行连接
Step5：标记信息元素、添加文字备注
Step6：调整线条颜色、粗细，元素对齐等，去除不必要的辅助和杂乱元素，使图面整洁美观
Step7：审查拓扑图是否准确无误，逻辑清晰，完成绘制
2、网络拓扑图的绘制要点
1）准确呈现网络逻辑结构；
2）网络层次分明易读，设备使用情况及互联情况清晰；
3）网络关键节点信息完整、准确；
4）重点突出，节点元素可适当取舍；
5）图例注释完善，拓扑格式统一；
6）符合工业规范（如果是工程制图）
五、网络拓扑图案例
ProcessOn模板库有非常多来自广大专业的用户发布的网络拓扑图模板，小编从中选出一些质量高的内容给大家瞅瞅，给大家绘图提供一些方便和思路。

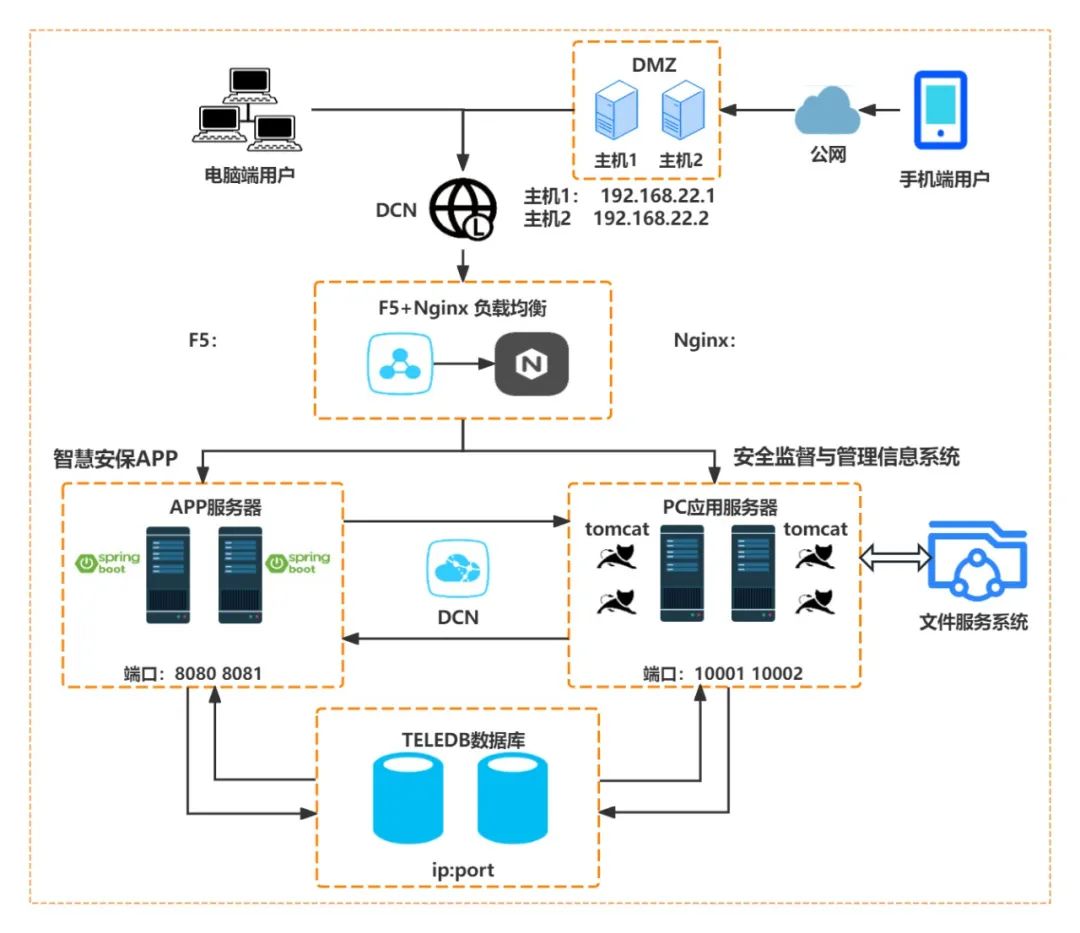

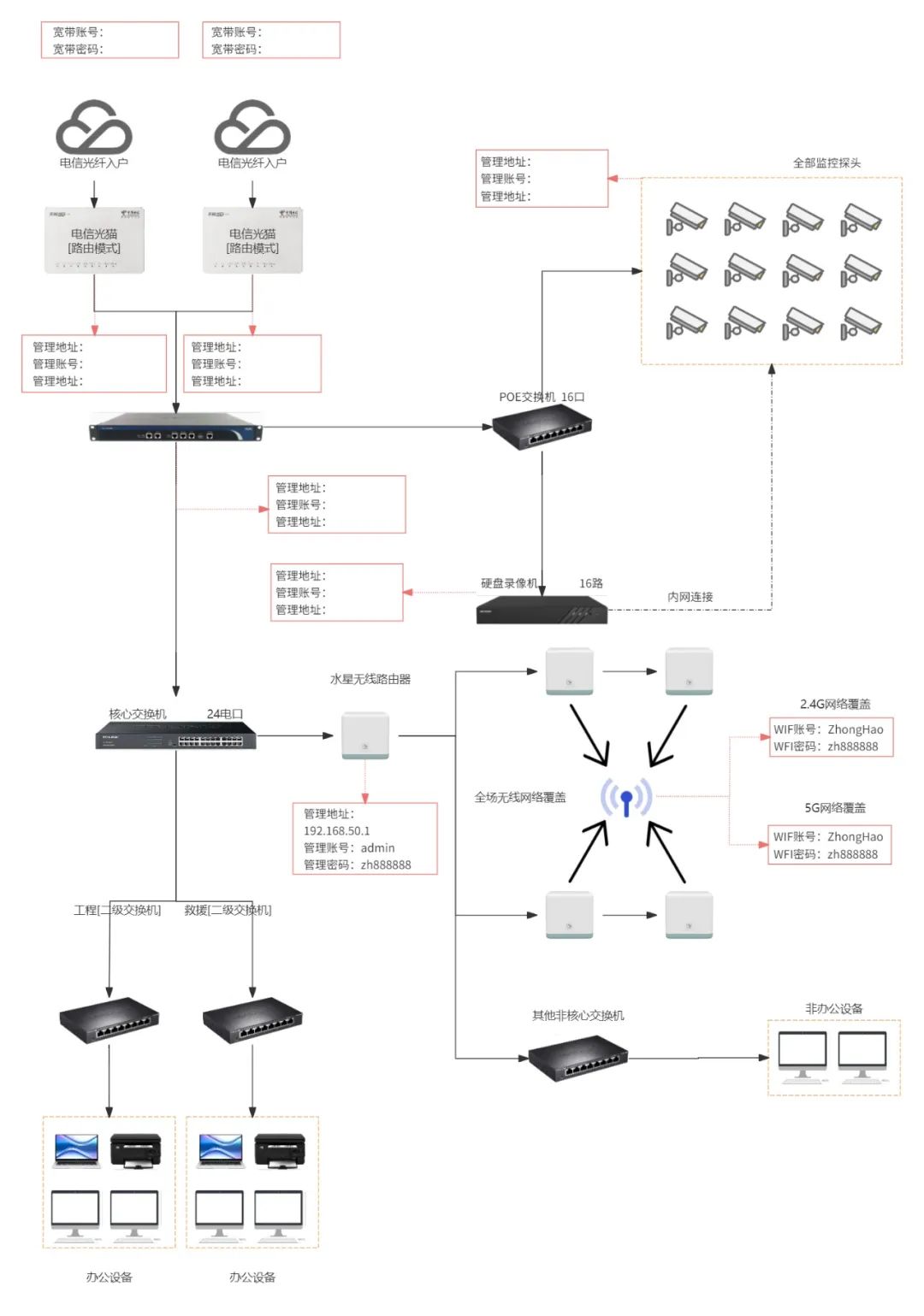

1、网络拓扑图
点击查看模板高清原图https://www.processon.com/view/66276c33b77b847dff3aa531

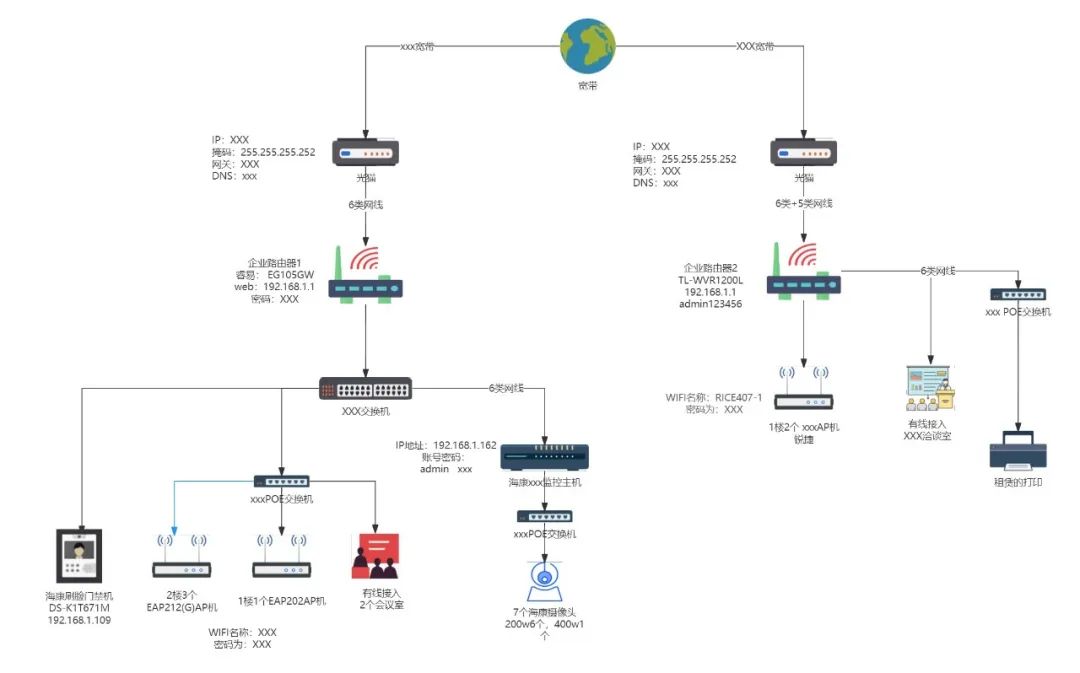

2、网络拓扑图
点击查看模板高清原图https://www.processon.com/view/662b1e99cff06e2d3967c5c1

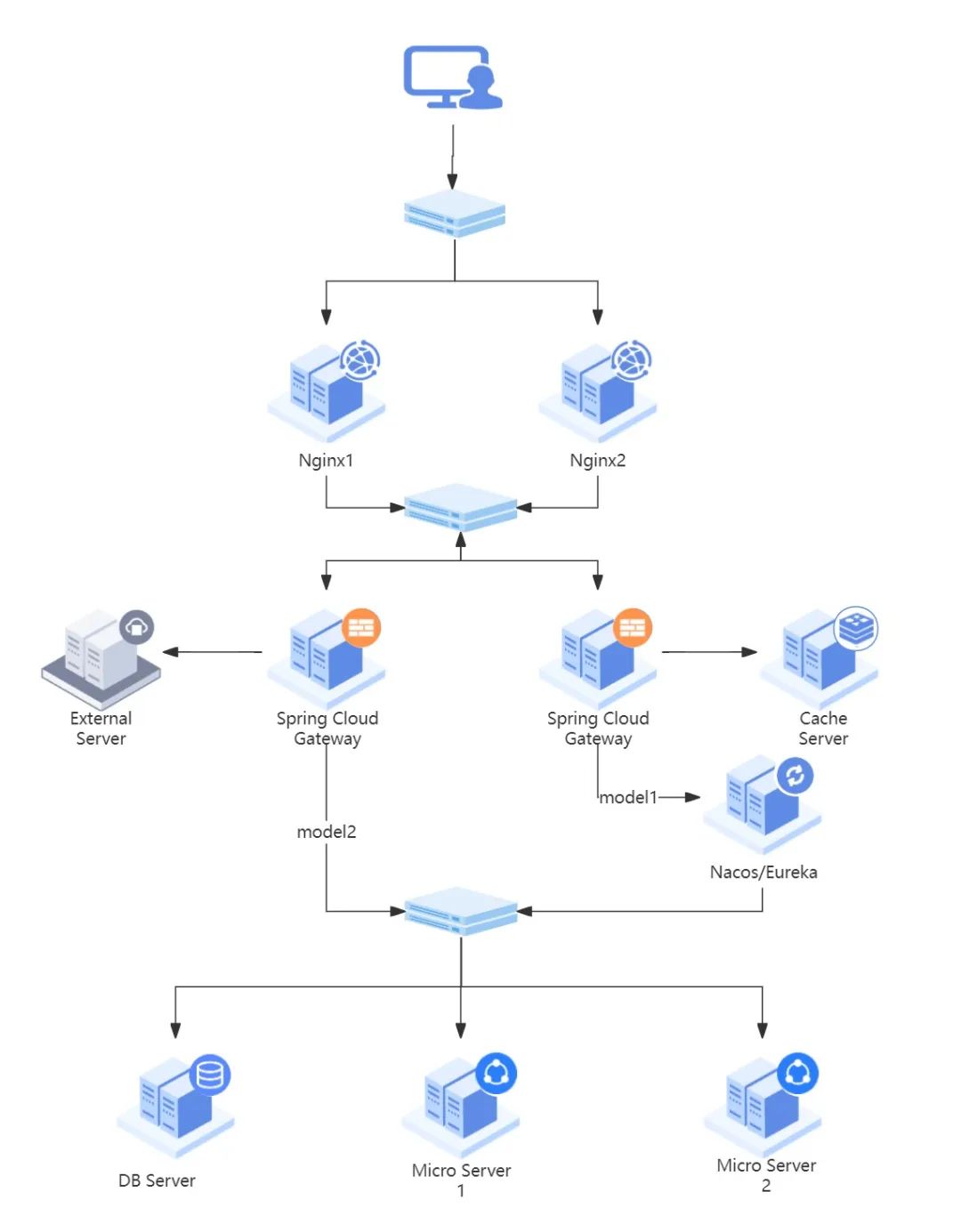

3、软件系统网络架构拓扑图
点击查看模板高清原图https://www.processon.com/view/62abd8aef346fb4ef1d31a76

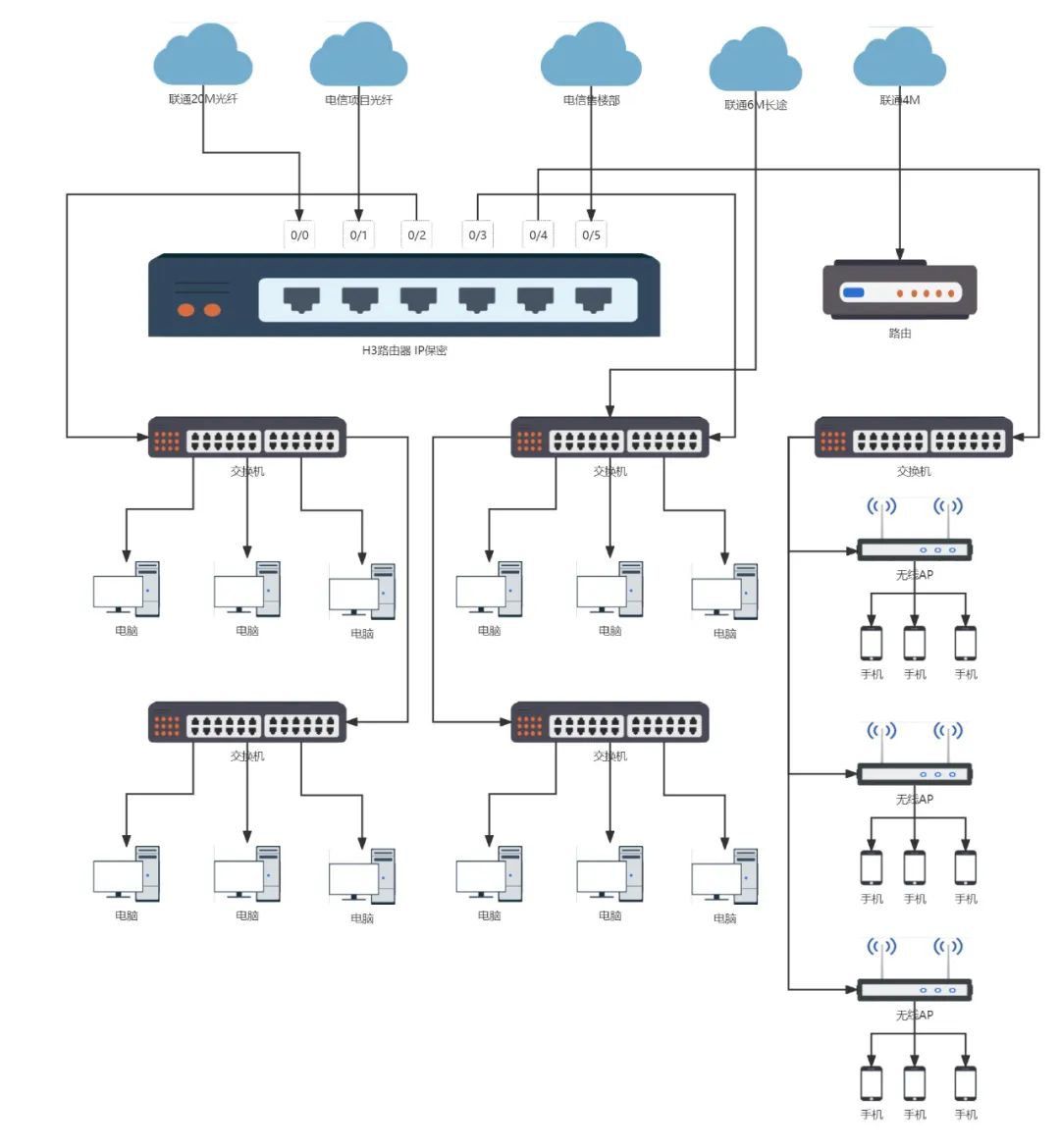

4、网络拓扑图
点击查看模板高清原图https://www.processon.com/view/64eeeba36ece22263c442bf0

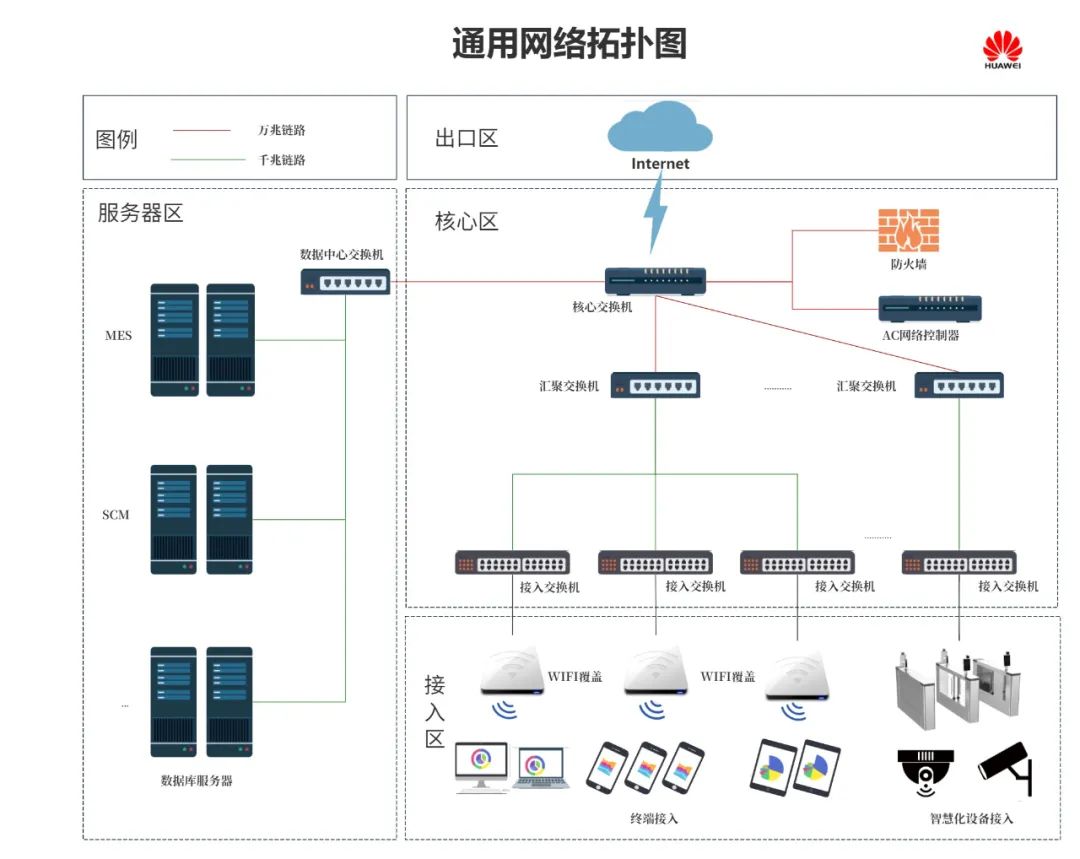

5、智慧场馆网络拓扑图
点击查看模板高清原图https://www.processon.com/view/6309899a63768906ff682c61

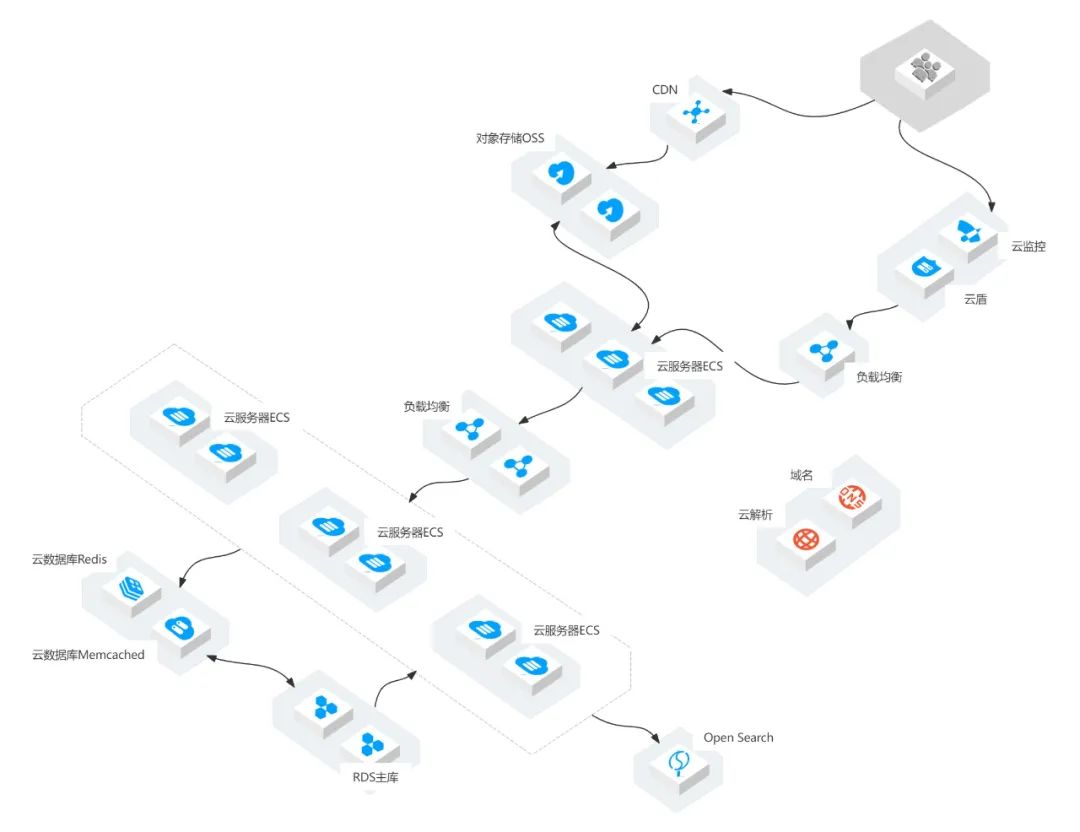

6、web部署拓扑图
点击查看模板高清原图https://www.processon.com/view/664958762b49420be345cf4b
7、微服务集群网络拓扑图
点击查看模板高清原图https://www.processon.com/view/6625d4bb404949098c6d7970
8、弱电拓扑图
点击查看模板高清原图https://www.processon.com/view/65eaea3eb179270696da5400
网络拓扑图是网络管理和运维中的核心工具，对于各类网络相关人员来说有着不可或缺的作用，通过合理分类和恰当使用，网络拓扑图可以极大地提升网络管理的效率与效果。
如果你觉得今天的分享有帮助，速速收藏吧~但别放收藏夹吃灰哦！
