Labview基本框架之状态机

一、状态机的构成

        什么是状态机，简单来说一个经典的状态机就是由一个while循环，一个条件结构，加上一个事件结构组成，状态的传递通过移位寄存器和枚举常量或者字符串常量来实现。

二、搭建状态机

（1）在程序框图放置一个while循环，一个条件结构，一个事件结构。函数位于结构选板中，如图所示:

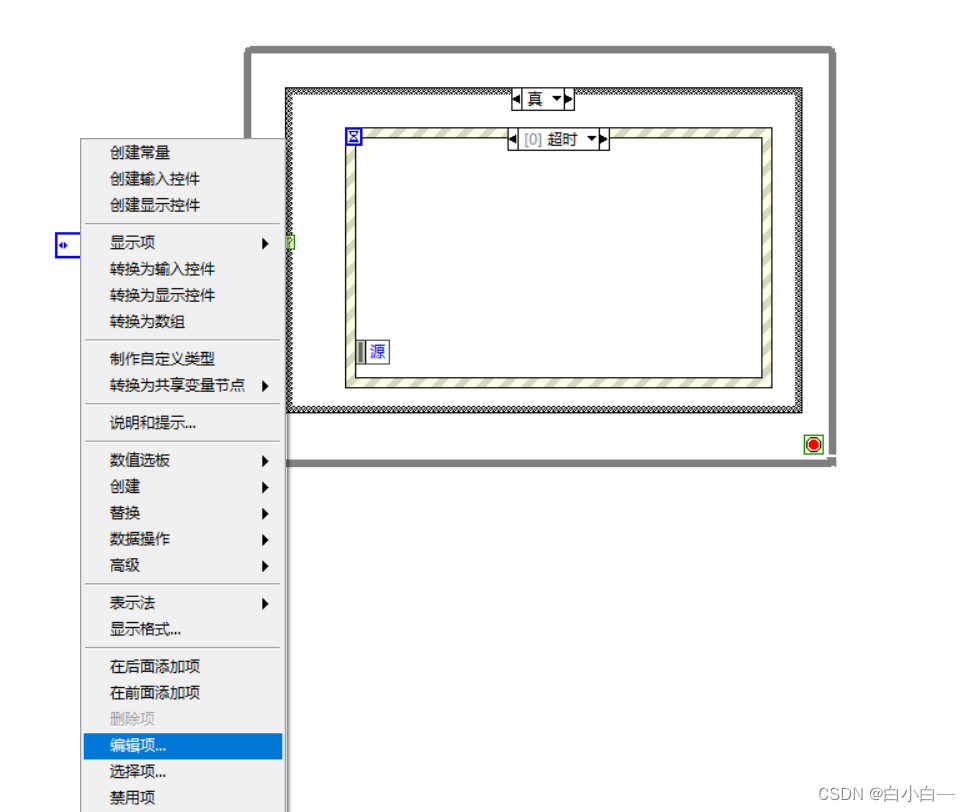

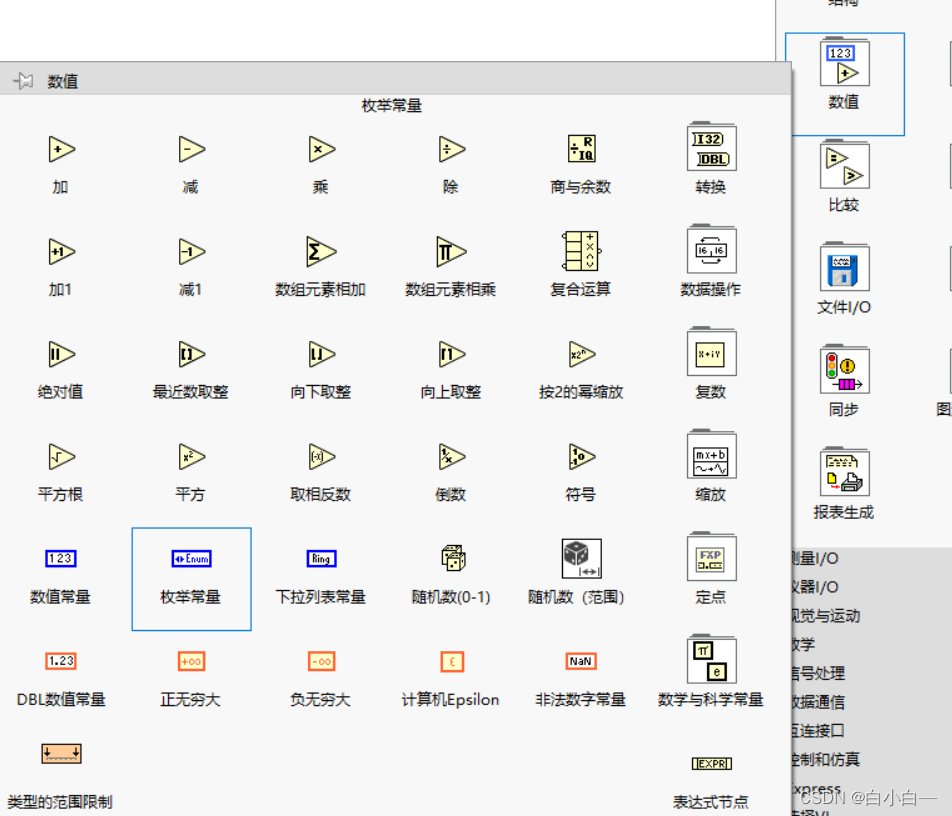

(2)放置一个枚举常量，枚举常量位置位于数值选板，然后右键枚举常量编辑项，项即状态机具备哪些状态，如初始化，等待，开始测试，停止测试，退出等。

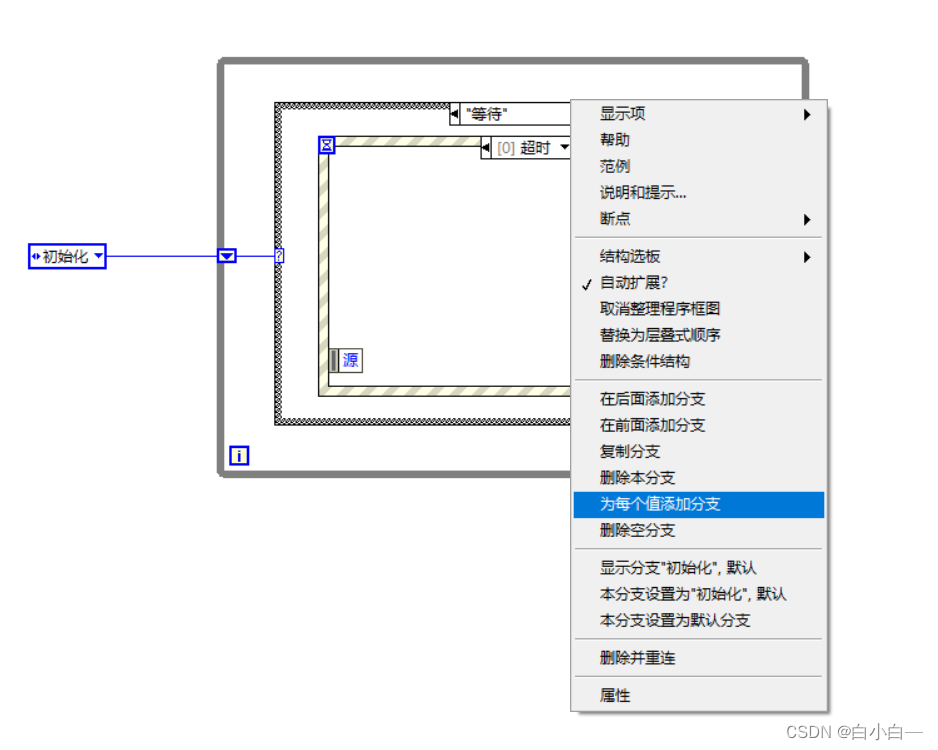

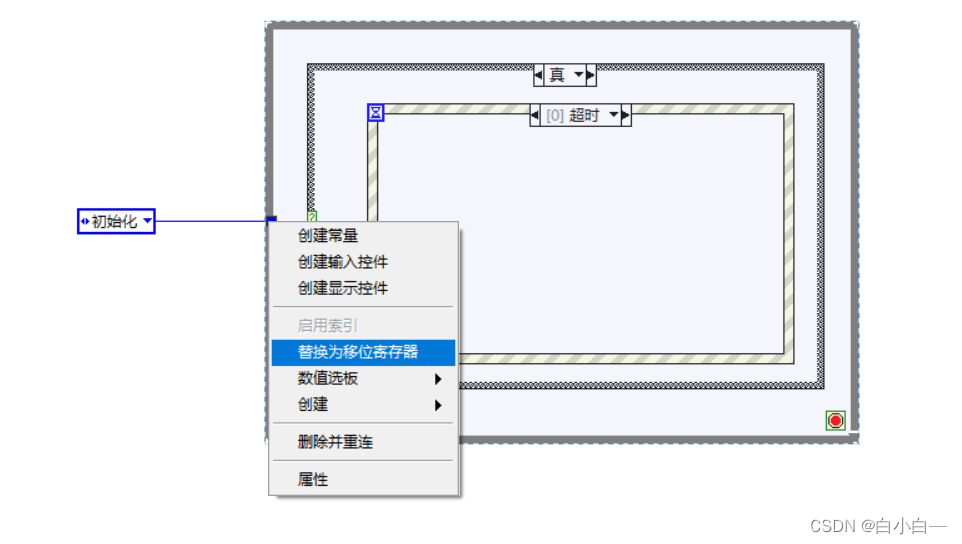

（3）将枚举常量连线到while循环上，并选择连接点鼠标右键选择替换为移位寄存器。接着连接到条件结构的分支选择器上。然后鼠标右键条件结构，选择为每个值添加分支。

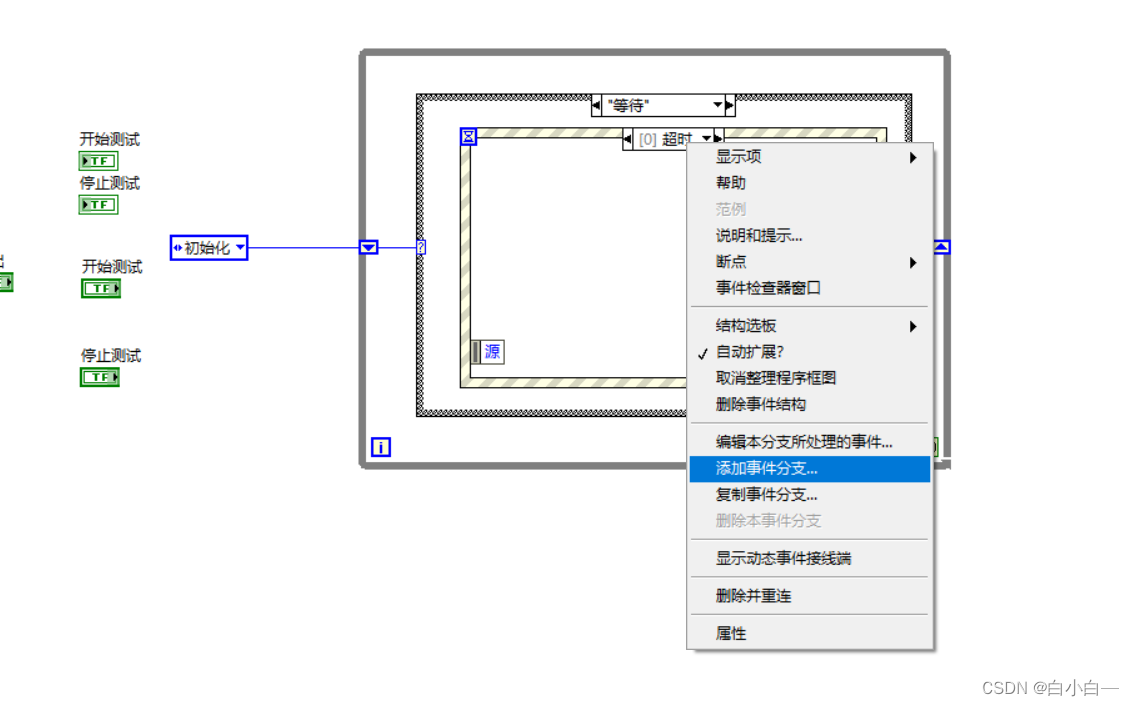

（4）为每个状态编辑对应的事件。事件结构放在等待状态下。

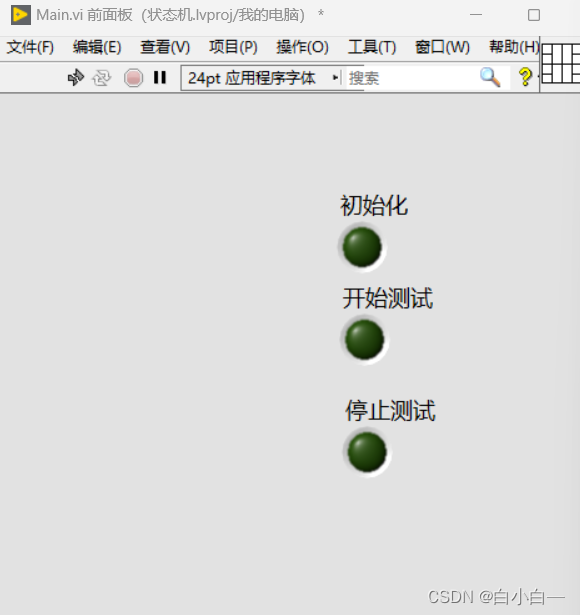

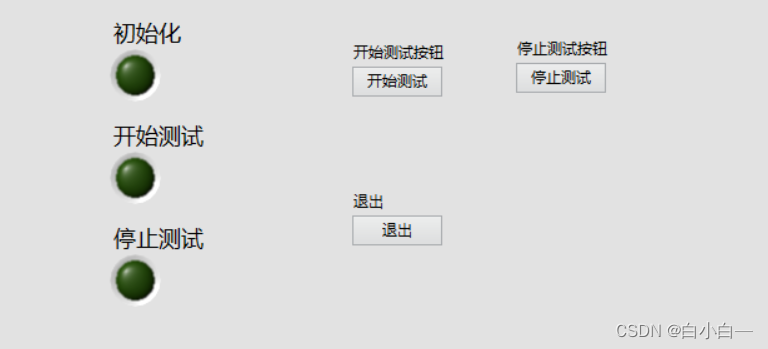

        首先在前面板放置三个布尔指示灯，分别取名为初始化，开始测试，停止测试。在选择NXG风格放置三个文本按钮，一个开始测试一个停止测试，一个退出。

为了区分显示控件，在输入控件名字加上按钮两个字解决重名分不清的问题。

（5）状态的传递

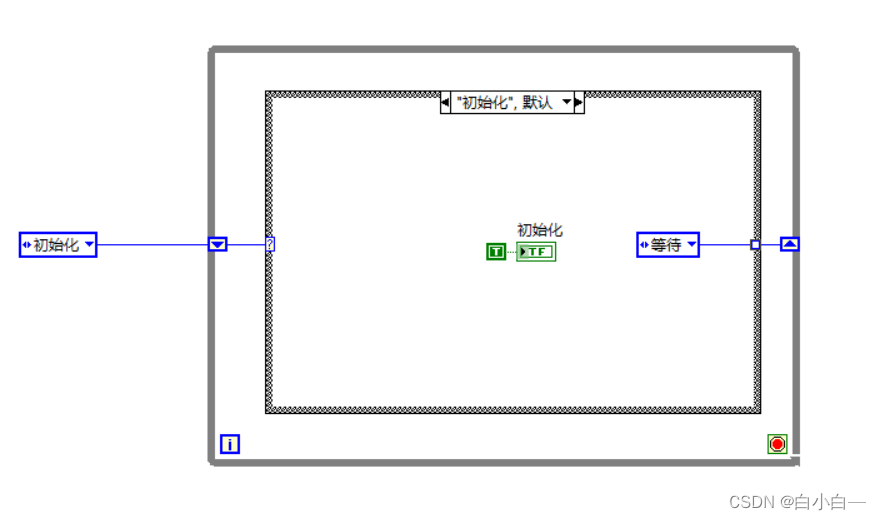

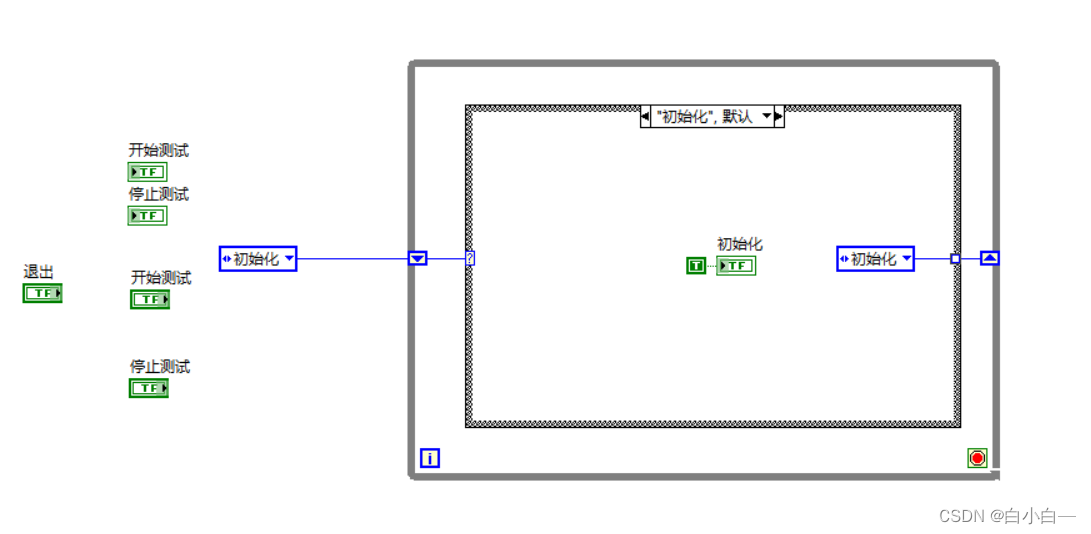

        状态通过移位寄存器来传递，首先进行初始化（默认），将初始化移至该分支，给一个真常量，选中枚举常量，按住Ctrl键拖一个到图中位置连接到移位寄存器。

通过枚举常量选择初始化完成之后进入的下一个状态，这里选择等待。

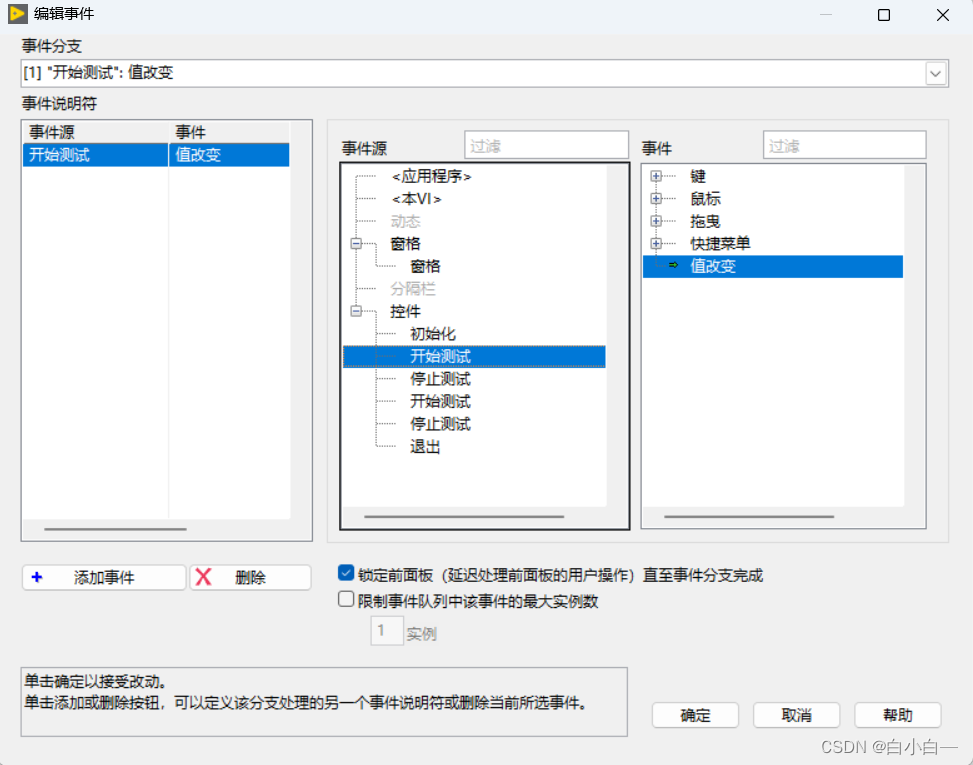

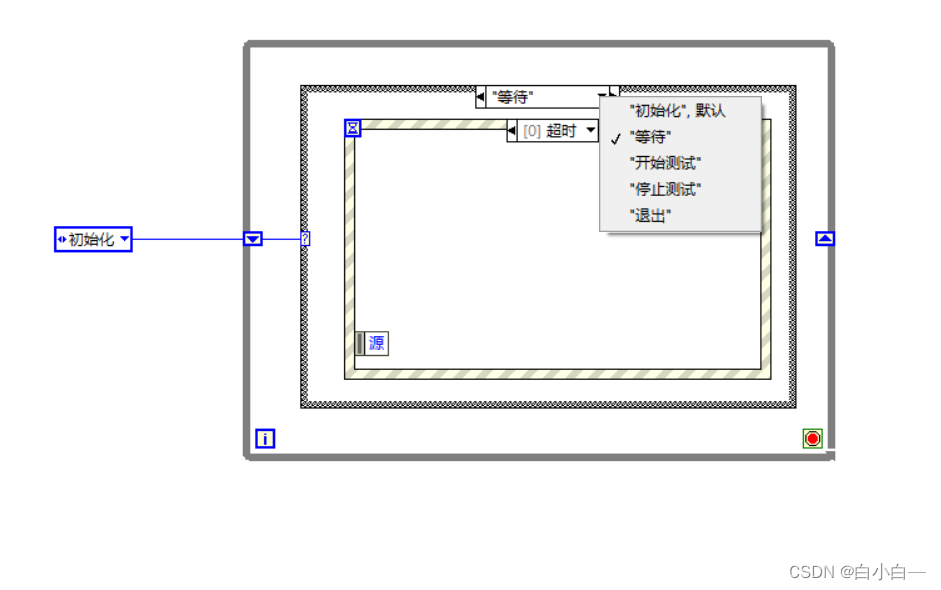

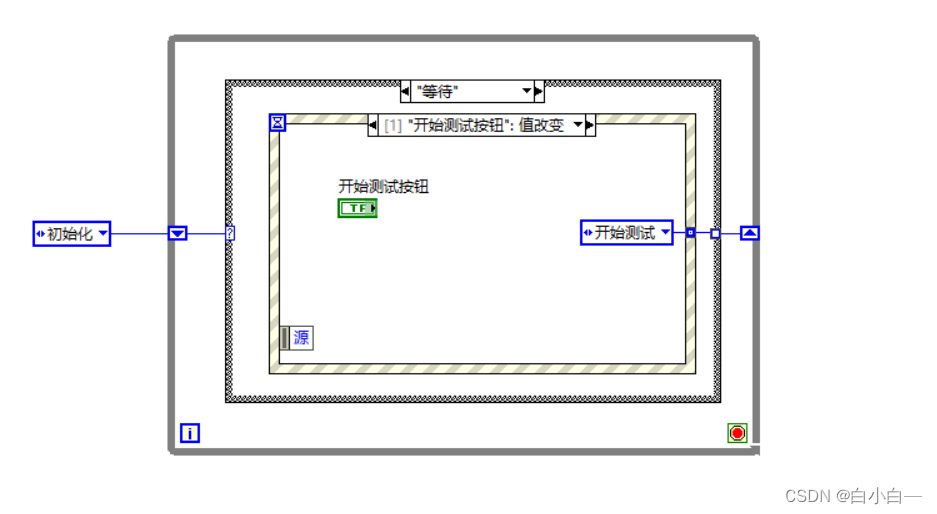

然后在等待分支里设置对应事件进入的状态，比如开始测试按钮按下进入到开始测试分支。

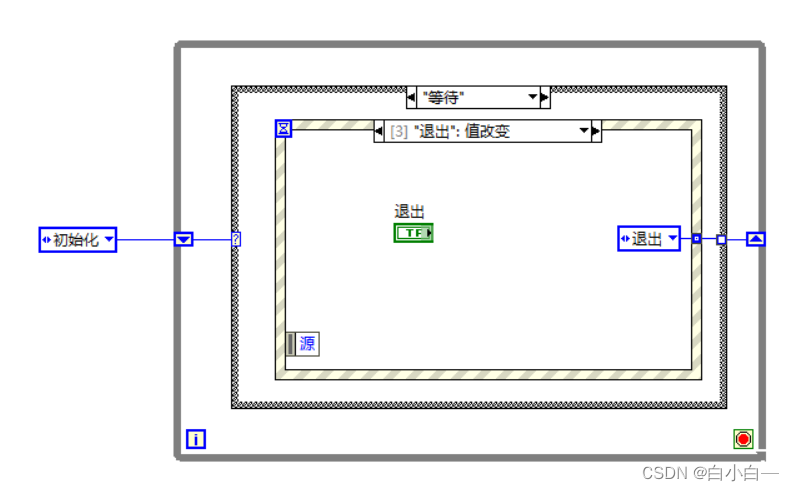

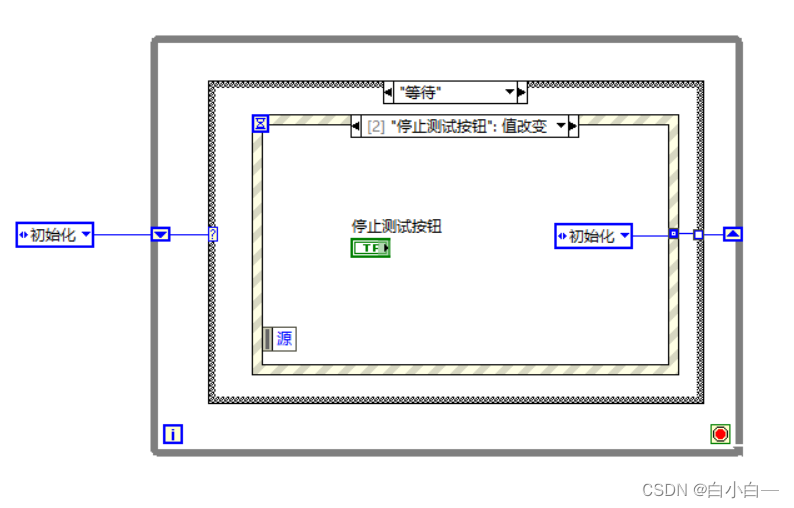

如法炮制，分别为停止测试、退出创建一个事件。枚举选择对应分支。避免按钮按下后无法弹回复位，按钮放入对应事件结构内。

超时不做处理，代表一直等待直到事件触发（即按钮按下）才进入下一个状态。

（6）分支所需处理的数据

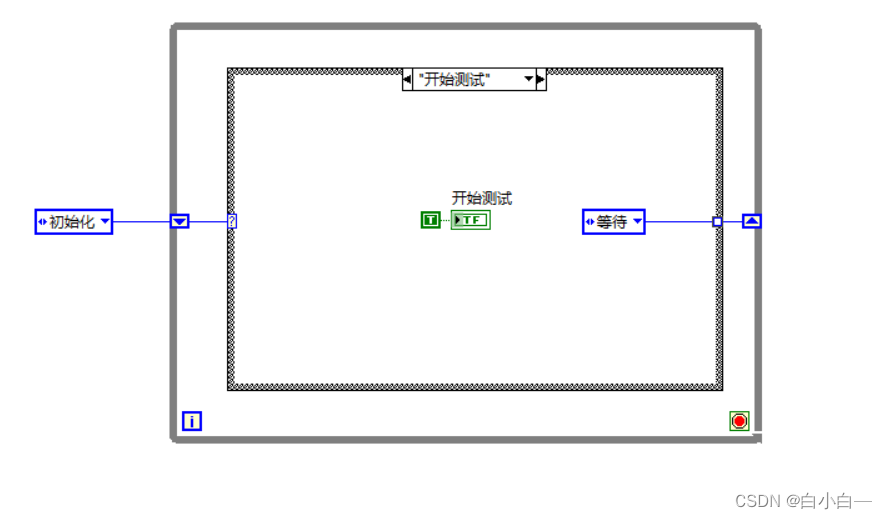

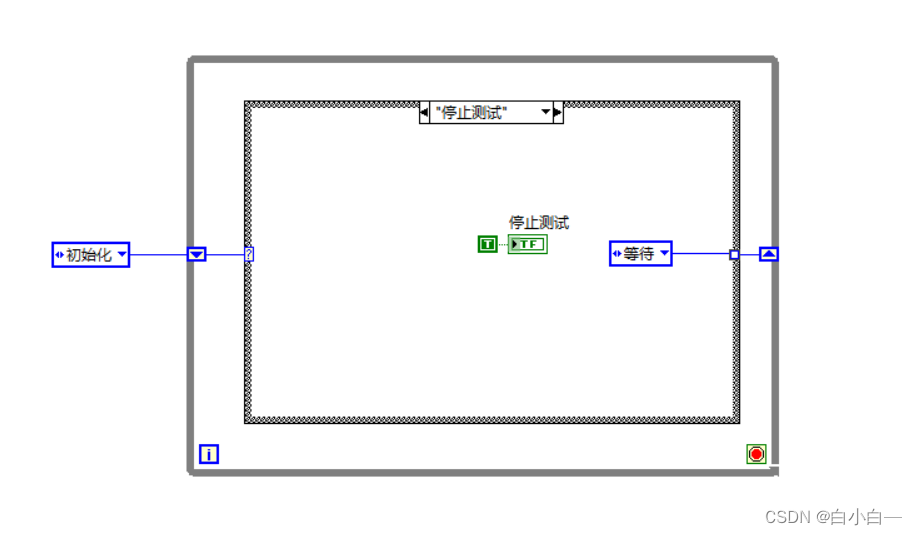

在对应分支放置自己需要处理的数据，并选择处理完之后进入的下一个状态，这里选择等待。

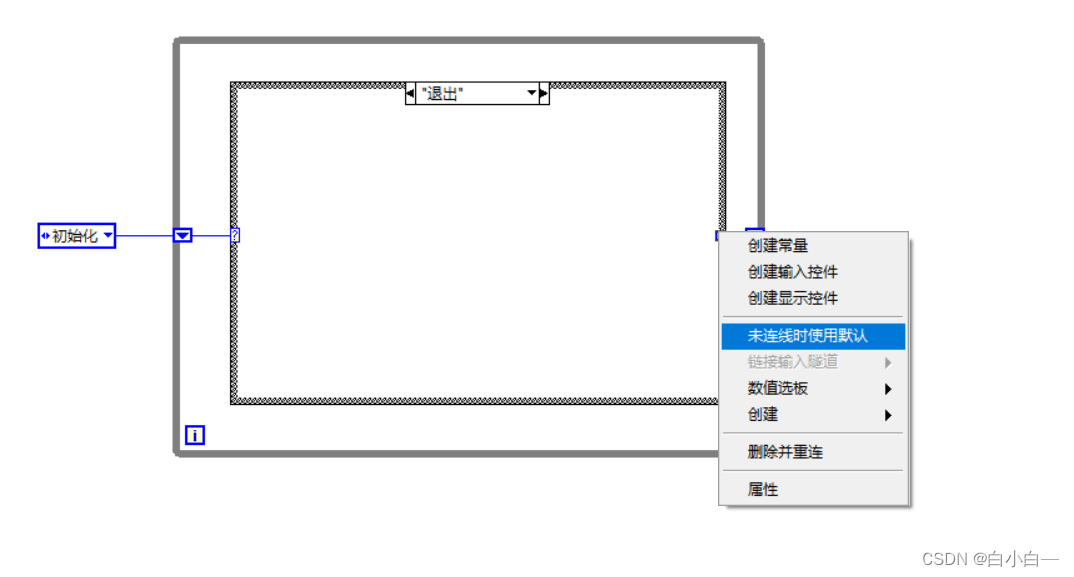

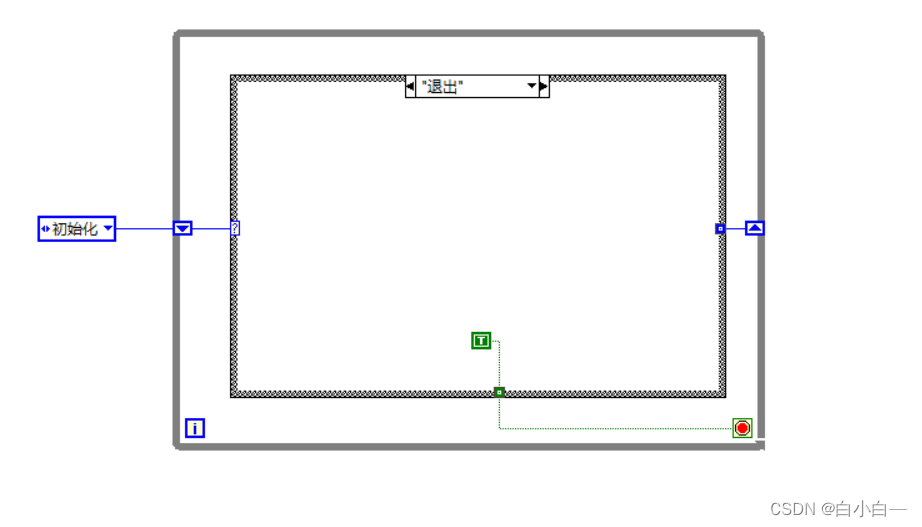

退出的下一个状态可以不接，因为已经退出了也就没有状态了。右键选择未连线时使用默认。

然后在创建一个真常量停止while循环。同样未连线时使用默认。

三、效果显示

屏幕录制 2024-04-30 153600
