DHT11--传输协议之始

目录

DHT11简介

DHT11使用

查看引脚编号

通讯过程

代码

实验总结

时序问题

协议优化

---

DHT11简介

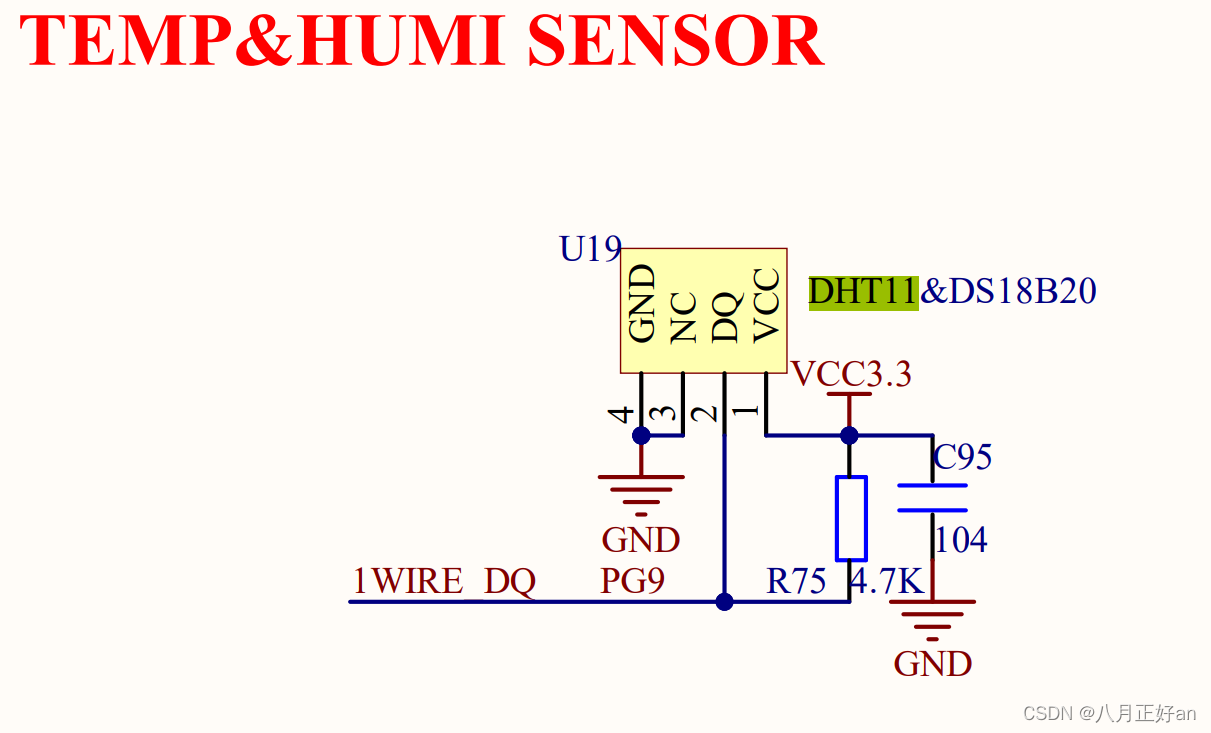

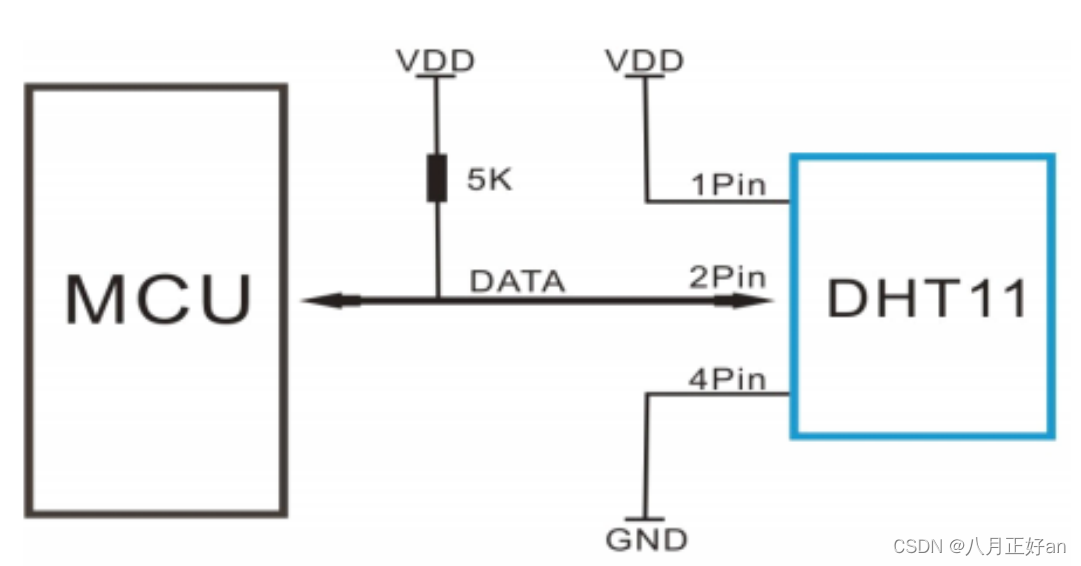

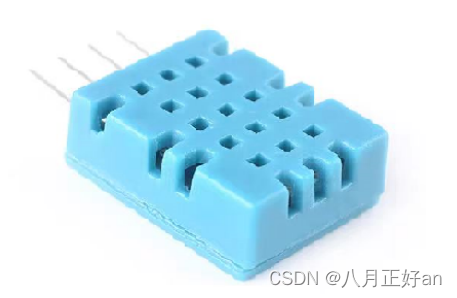

这是一款数字温湿度传感器，可以同时测量温度和湿度，传输接口是以数字信号输出的方式进行。实物图和原理图如下：

由图可知，DHT11有四根引脚，一根接电源，一根接地，一根传输数据(单线双向)，一根作为保护电路。

DHT11使用

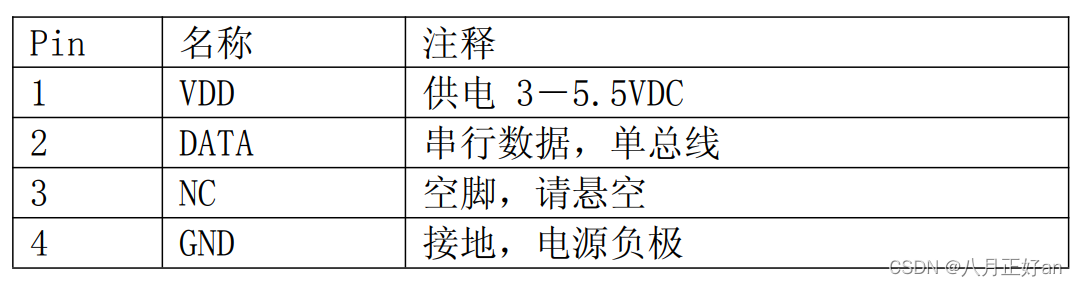

查看引脚编号

通讯过程

数据格式

8bit湿度整数数据+8bit湿度小数数据 +8bit温度整数数据+8bit温度小数数据 +8bit校验和 。数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据 +8bit温度整数数据+8bit温度小数数据”所得结果的末8位。

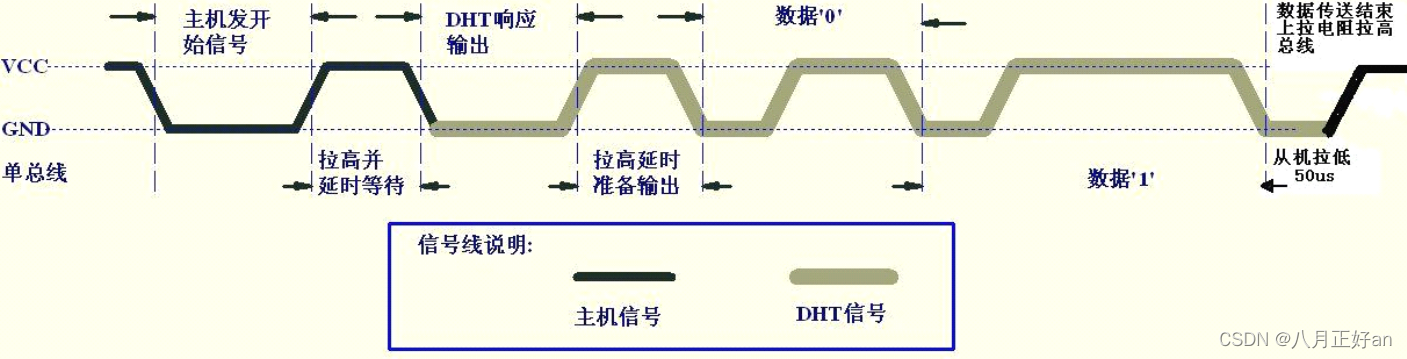

信号格式

刚开始，数据线为输出模式，用户必须主动发信号，等到DHT响应以后，转输出模式为输入模式，DHT开始传输数据

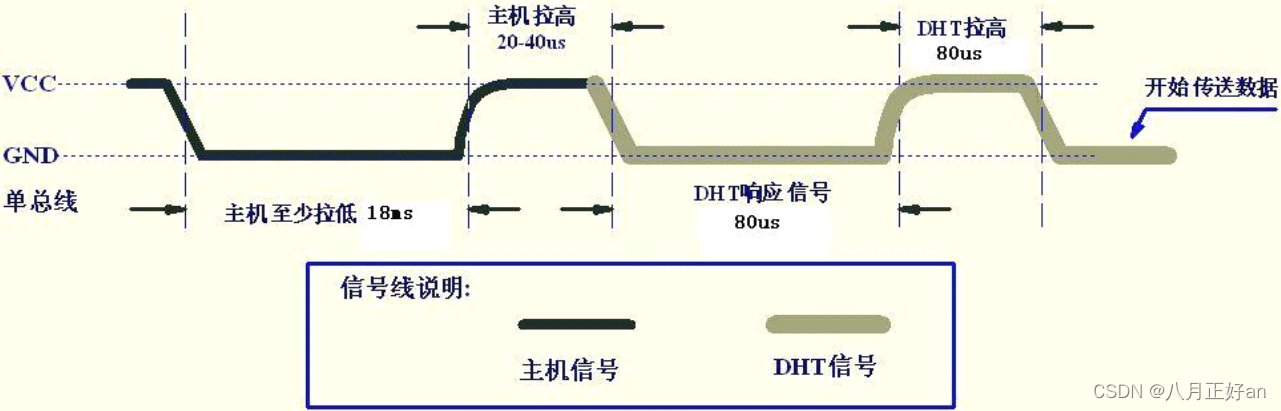

        总线空闲状态为高电平,主机把总线拉低等待DHT1 1响应,主机把总线拉低必 须大于18毫秒,保证DHT11能检测到起始信号。

        DHT11接收到主机的开始信号后, 等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束 后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换 到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。

数据传输

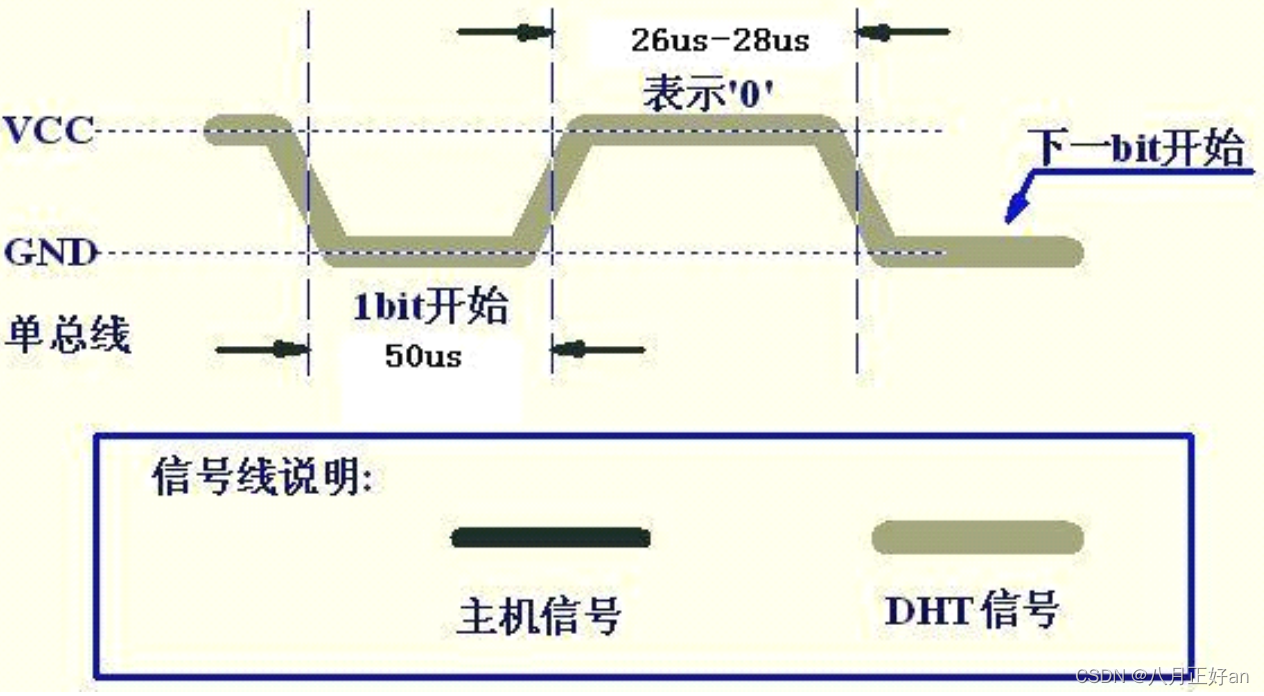

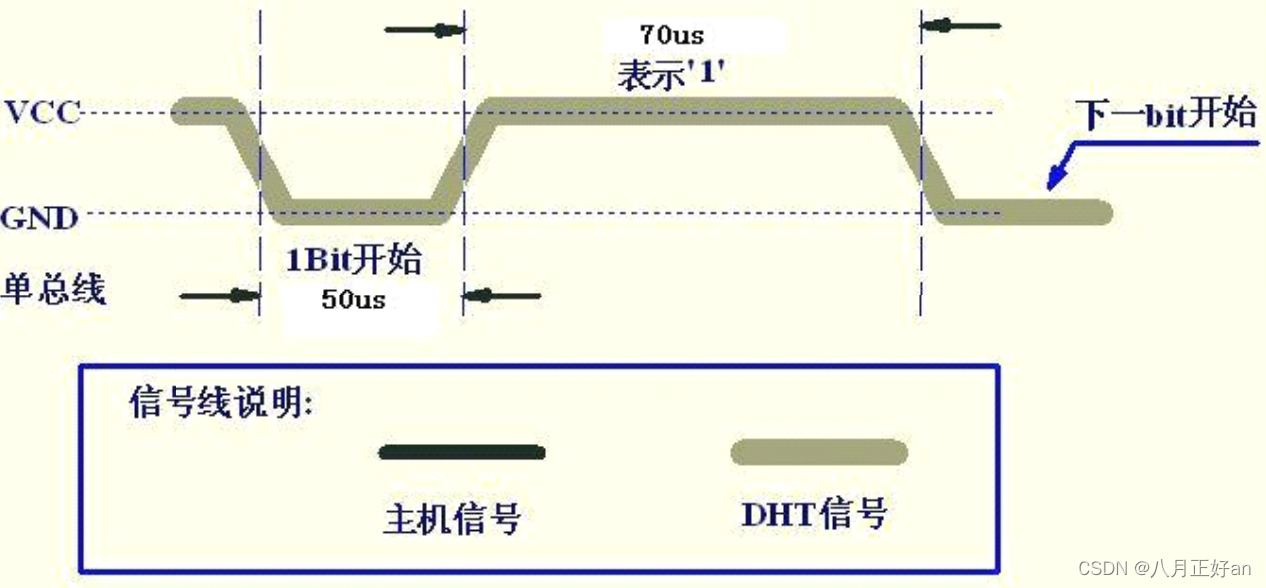

数据0为高电平26-28us、数据1为高电平80us，以50us为间隔将数据隔离开，其真实过程中会有一丢丢误差。

代码

//Dht11.c

#include "stm32f4xx.h"                  // Device header
#include "BitBand.h"             // Component selection
#include "delay.h"
#include "stdio.h"
void Dht11_Init()
{
	//PG9
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType=GPIO_OType_PP;//协议都配推挽
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;
	GPIO_InitStruct.GPIO_PuPd=GPIO_PuPd_UP;
	GPIO_InitStruct.GPIO_Speed=GPIO_High_Speed;
	GPIO_Init(GPIOG,&GPIO_InitStruct);
}
void Dht11_Run()
{
	uint32_t time=0;
	uint32_t i=0;
	uint32_t j=0;
	uint32_t data[5]={0};
	//更改GPIO引脚为输出模式
		GPIO_InitTypeDef GPIO_InitStruct;
	//参数初始化
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType=GPIO_OType_PP;//协议都配推挽
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;
	GPIO_InitStruct.GPIO_PuPd=GPIO_PuPd_UP;
	GPIO_InitStruct.GPIO_Speed=GPIO_High_Speed;
	GPIO_Init(GPIOG,&GPIO_InitStruct);
	//要告诉DHT11我要数据
	PGout(9)=0;//拉低电平
	delay_ms(20);//为了发送一个大于18us的低电平信号
	PGout(9)=1;//拉高电平

	delay_us(30);//协议规定，发送信号后续需要等20-40us，我们取中间30us

	//进入数据获取阶段
	//更改GPIO引脚为输入模式
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN;
	GPIO_Init(GPIOG,&GPIO_InitStruct);
	//等待回响信号，说明DHT11已经拿到了数据，准备发给你，看你还在不在？
	time=0;
	while(PGin(9)==1)//阻塞等待低电平到来，
	{
		delay_us(1);
		time++;
		if(time>=1000000)//排除没有收到发送信号情况
		{
			printf("回响信号超时");
		}
	}
	time=0;
	while(PGin(9)==0)//协议规定需要80us的低电平
	{
		delay_us(1);
		time++;
		if(time>=100)
		{
			printf("回响信号的低电平超时\n");
		}
	}
	time=0;
	while(PGin(9)==1)//协议规定需要80us的高电平
	{
		delay_us(1);
		time++;
		if(time>=100)
		{
			printf("回响信号的高电平超时\n");
		}
	}
///?????????????此处牵扯时序问题
	//有效数据获取
	for(i=0;i<5;i++)
	{
		data[i]=0;
		for(j=0;j<8;j++)
		{
			while(PGin(9)==0);//度过间隔信号
			delay_us(40);
			if(PGin(9)==1)
			{
				data[i] |= 1<<(7-j);
				while(PGin(9)==1);
			}
		}
	}
	printf("data = %d,%d,%d,%d\n",data[0],data[1],data[2],data[3]);
}

实验总结

时序问题

    由于DHT11数据传输速度都在us级别，我们测量过程中必须十分精确，而且要考虑时序的问题，我在实验过程中为了方便查错，写了很多printf函数，结果发生了数据无法输出的错误。

    最后经过不断的测验和分析，发现了是由于多打印了一个printf而拖慢了整个数据传输的监测过程，在监测输入的数据前，我的printf打印时间超过了数据的发送时间，致使最后数据已经传输完毕我却才开始监测的错误。

协议优化

DHT11的数据传输其实就是规定了一个协议：发送获取数据信号、 DHT回响信号、间隔时间、数据传输信号（0是30us左右、1是80us左右）

这些紫色字体都是DHT11传输数据时约定好的，但是此处还存在一些可优化部分：01数据的传输是us定值，虽然已经很快了，但是当数据量达到一定大的时候，就会显得有些慢，想要优化，但是协议规定的数据传输方式又无法改变。

所以我们可以改变一点数据传输的方式，不再以us时间来做为信号，而是两个同步的电信号之间的高低电平规定来传输，例如IIC协议。
