本文详细介绍了如何使用ANSYS Workbench进行冷冲压成型仿真，涉及材料非线性、几何非线性和状态非线性的设置，以及模具建模、材料模型定义、网格划分、接触设置、边界条件和分析参数的选择，强调了网格非线性自适应的重要性。

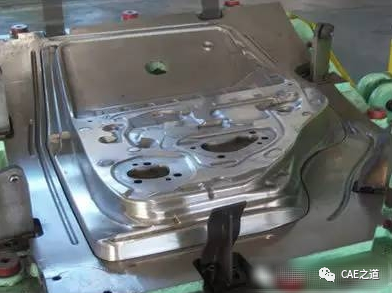

板料冲压是利用冲模在压力机上对材料施加压力，使材料产生分离和变形，从而获得一定形状、尺寸和性能的加工方法。板料冲压通常在室温下进行，故又称冷冲压。当板厚超过8-10mm时，一般需采用热冲压。
由于冲压过程中凸模的运动速度较慢，成型过程属于准静态变形过程，所以本文使用ANSYS Workbench软件的静力学模块来模拟V形件的成型。

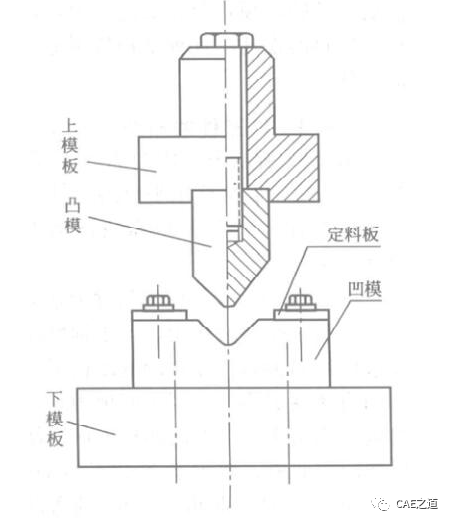

图为敞开式弯曲模使用ANSYS做板料冲压成型仿真时，需要注意以下几点：
1. 材料非线性：由于成型的过程伴随着材料的屈服及塑形变形，所以需要在ANSYS中定义塑形材料；
2. 几何非线性：成型过程中，结构发生了较大的变形，需要在仿真过程中打开大变形；
3. 状态非线性：成型过程中，零件会与模具发生接触，因此需为零件和模具定义接触；
综上述三点，该分析是集材料、几何、状态三种非线性为一身的非线性分析，收敛过程可能会有较大的难度，我们可以通过调整分析设置，保证计算收敛。
01
模具、冲压件的建模
总体分析思路是使用平面模型进行分析；
由于我们不关注模具的受力情况，所以我们在建模时，只建立模具的简化模型
