从AD20中导出GerBer文件

于 2025-02-18 22:51:52 发布
阅读量274 收藏
点赞数 2
文章标签： pcb工艺 硬件工程 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_70434322/article/details/145716203
版权

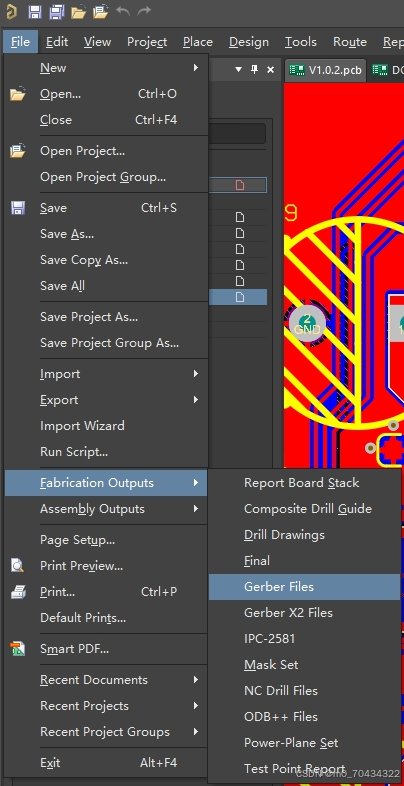

① 在PCB页面中选择File→Fabrication Outputs→Gerber Files。

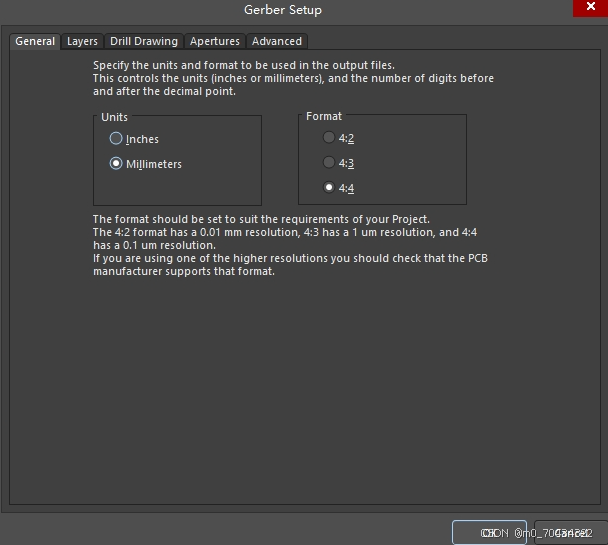

②在此页面中选择公制或英寸（我一般用公制a）然后再选择4：4。

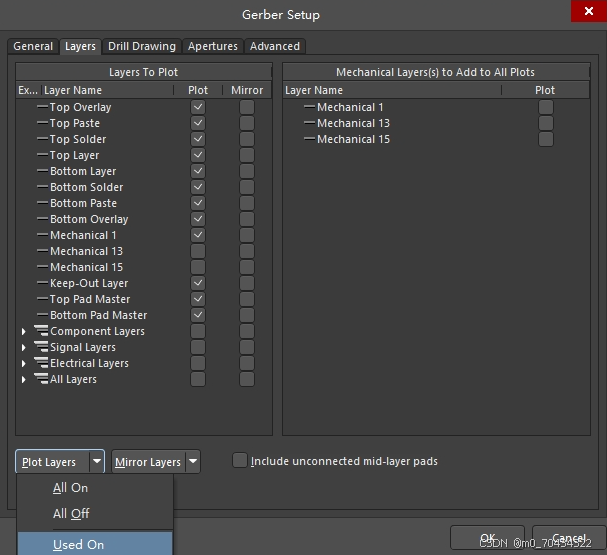

③在Layers页面中勾选用到过的层（也可以像图片中一样，AD会自动识别）把机械层的勾取消掉，Mirror框下所有的层都不要勾。

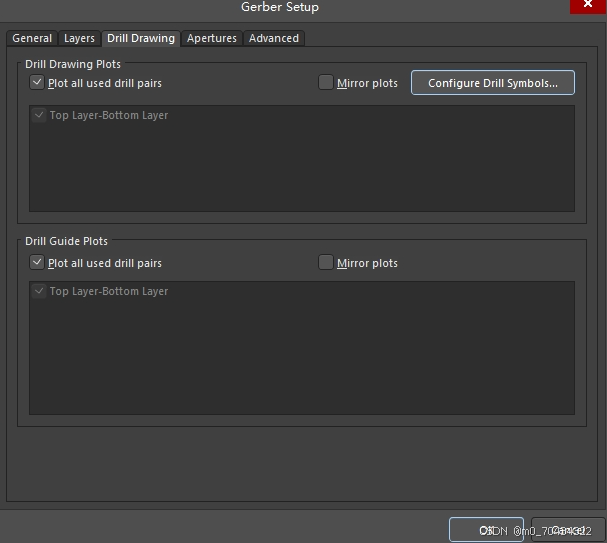

④Drill Drawing页面下左侧的两个都勾上否侧无法生成钻孔文件。

⑤后面两项保持默认即可。

（如有错误请大家帮忙纠正，谢谢！）

生成钻孔文件：

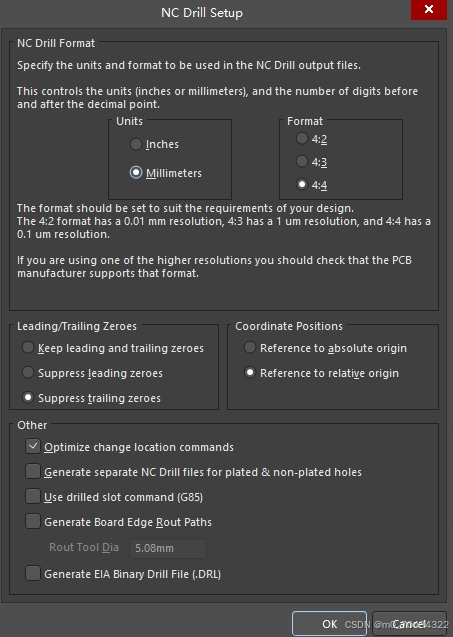

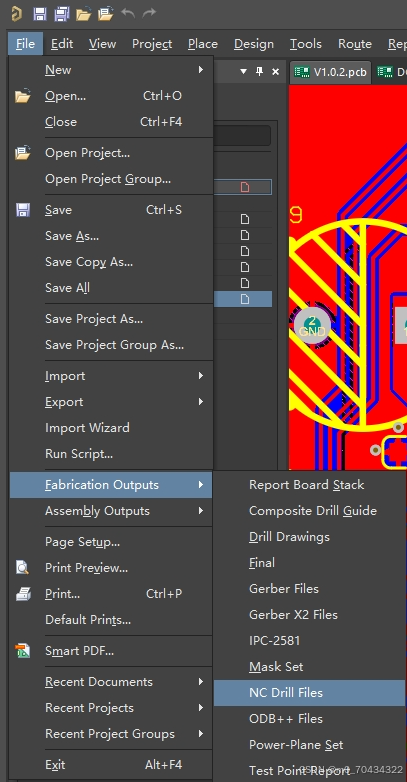

还是在File→Fabrication Outputs中，选择NC Drill Files, 勾选公制和4：4，最后确定就好了
