初识SVID

• 什么是SVID

SVID是CPU与供电设备之间沟通的桥梁，CPU通过SVID信号下发指令给电压调节控制器，让其输出合适的电压给CPU用于供电；

SVID总线由三个开漏极信号组成（即想要输出一个高电平时，仅凭CPU的引脚输出是做不到的，需要一个外部上拉实现）：DATA,CLK,ALERT#；

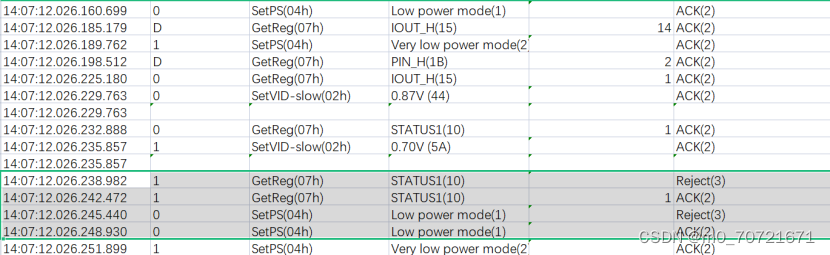

如果只是查阅intel平台的设计手册，其中并没有对这三组信号做出很详细的解释，只会告诉阅读者，这三根信号相互配合让CPU得到需要的电压来正常工作；那么这些信号是如何去控制电压芯片去输出正确的电压呢，请看下图：这是以1.25Gsa/S速率采样的SVID信号，通过工具解析，可以知道CPU通过SVID具体下发了哪些指令，截取一部分解析后的指令如下图

Sheet1

Sheet2

通过俩个表格，可以看到CPU每条指令下发的间隔时间，每条指令的操作，以及指令被调压芯片执行的结果（ACK代表调压芯片接收到了CPU发出的指令并正确执行了该指令要求的操作，Reject则表示调压芯片拒绝了CPU发出的指令信号），如Sheet2影阴部分，可以看出，当CPU受到指令执行结果为Reject状态时，会继续对调压芯片发送相同的指令，当调压芯片出现连续拒绝CPU发出的指令时，板卡就会出现宕机的风险；

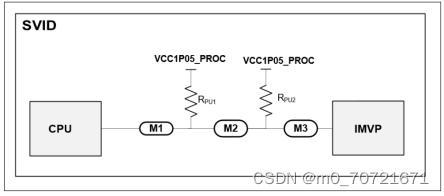

• SVID Topology

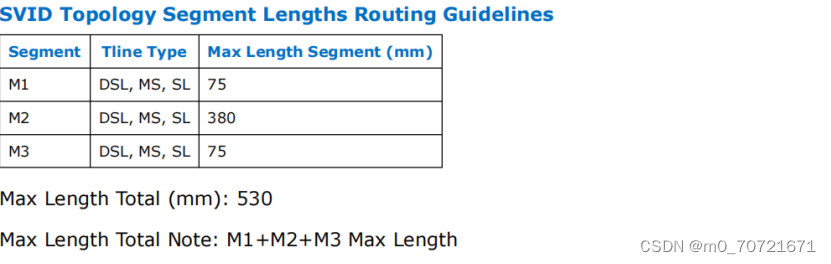

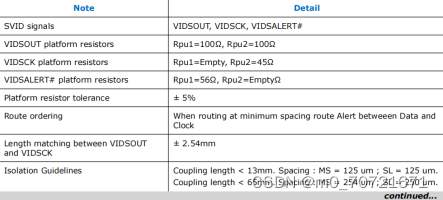

从上述截图可以看到，为了确保SVID信号的完整性，INTEL平台做出了一些要求，包括上拉电阻的阻值要求，走线长度，过孔数量要求等等。上述要求如若不满足，可能会带来风险，

举例：

SVID信号孔200mil以内要求打地孔，否则会带来噪声；

ALERT#信号必须走线在CLK和DATA信号之间，以减少串扰；

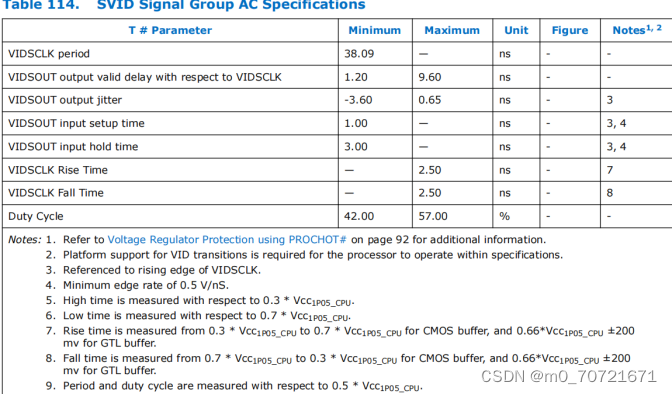

同时，平台对于SVID信号电特性也会有上述要求；
