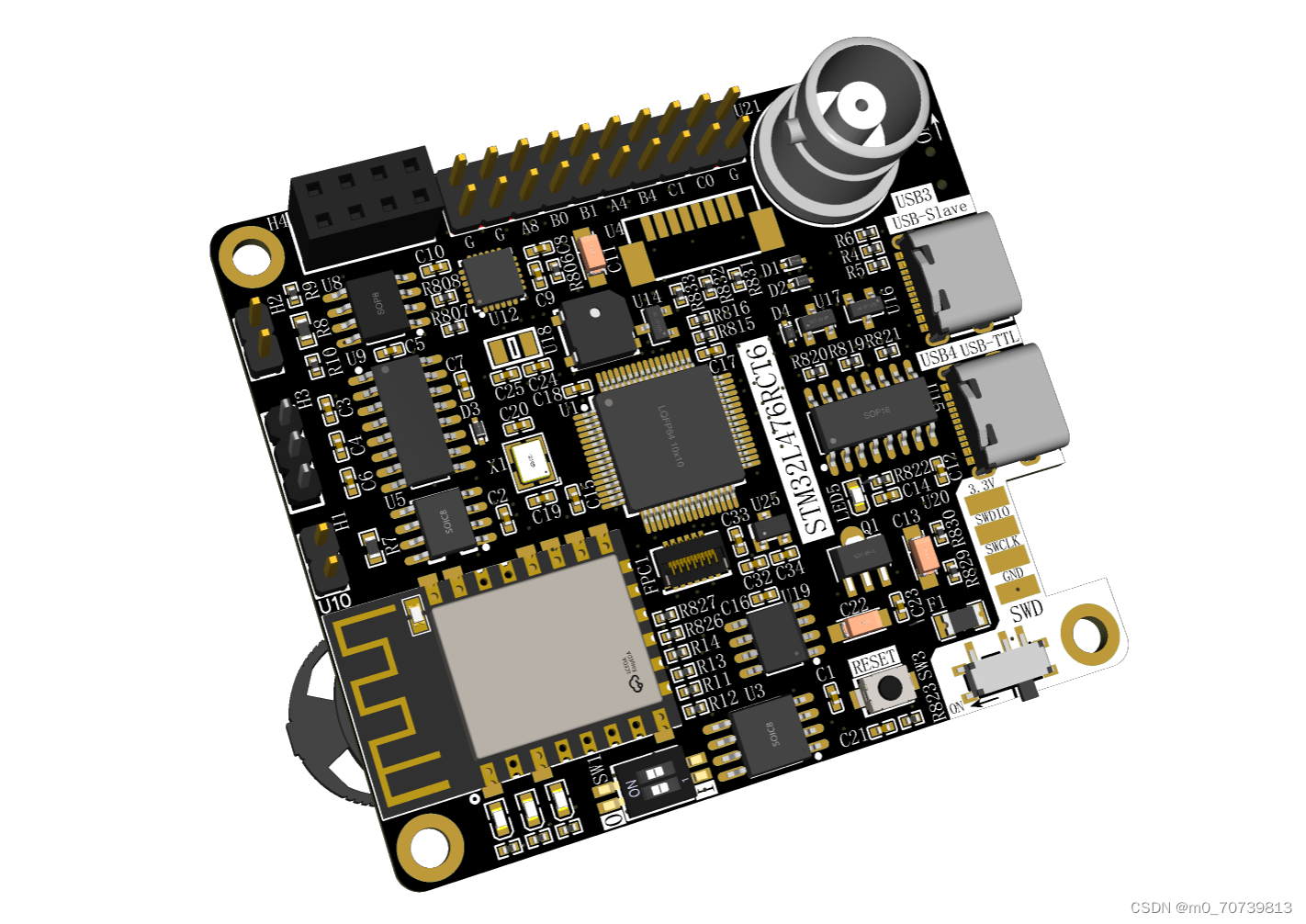

自己做的一款diy板子，外观参照了启光电子的C8T6高性能开发板（个人买后觉得十分好看），不知道有没有小伙伴喜欢这样的外观设计。

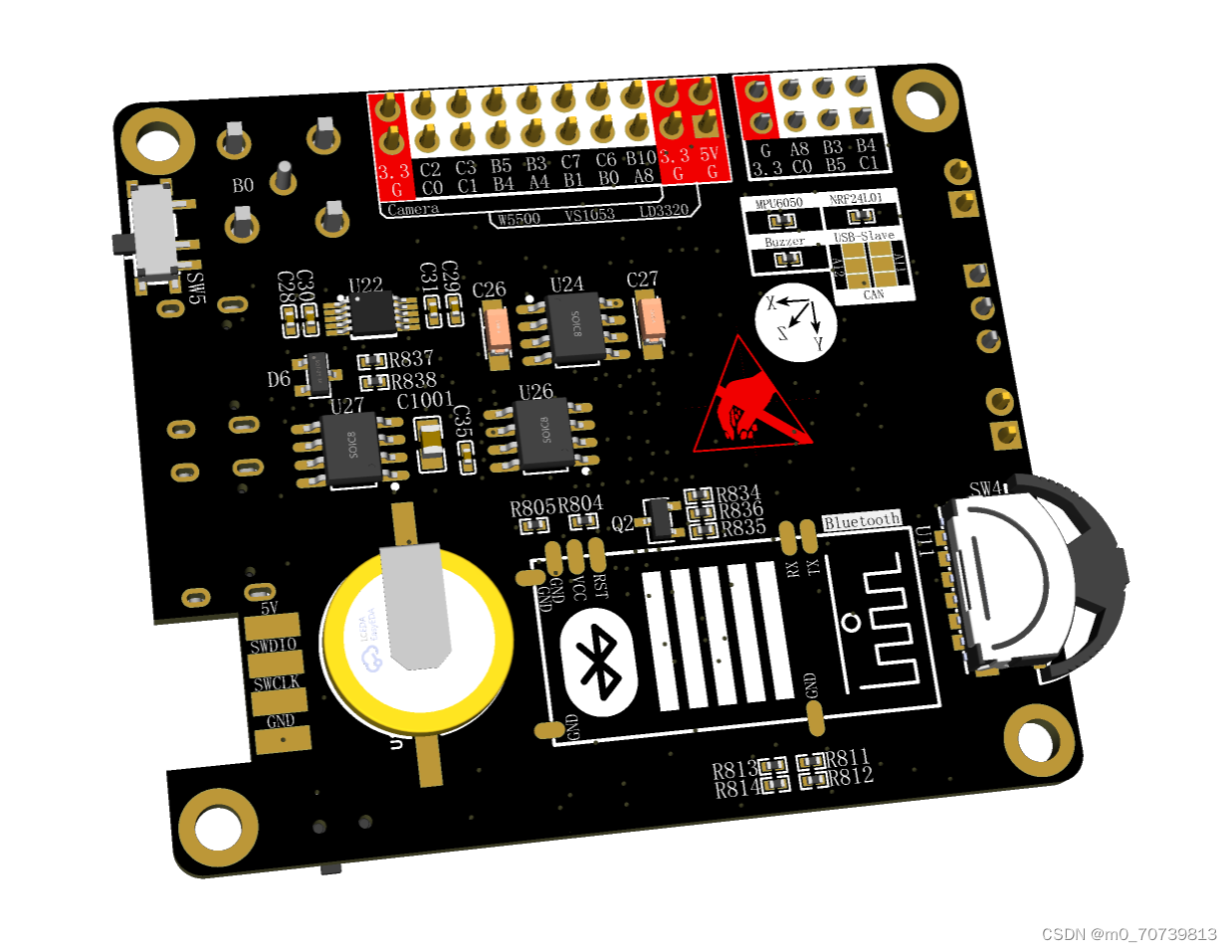

PCB：62mm×54mm×1.6mm，采用4层沉金版

主控：STM32L476RCT6

        这是一款体积小性能高的单片机，64脚的封装，有着256k的FLASH和128k的RAM空间，时钟频率高达80Mhz，足够开发一些复杂的项目。

储存：FLASH、EEPROM、TF卡

        外置W25Q64的flash芯片，有64M的储存空间。

        外置EEPROM24芯片，有24K的储存空间。

        外置了一个迷你TF卡槽。

通信：232、485、CAN、USB_Slave、Type-C-TTL、SPI、I2C

        板子焊接了232、485、CAN芯片，通过杜邦线简单连接即可进行通讯

        USB_Slave、Type-C-TTL都采用Type-C接口，采用数据线连接即可通讯

        SPI、I2C接口采用排针分别引出

排母：2.4G NRF24L01接口，可自己购买 NRF24L01模块进行测试

排针：可接W5500网络模块接口、VS1052模块接口、LD3320语音模块接口，摄像头模块，并且               引出了3.3v和5v电源给设备提供电源。

无线模块：esp8266和蓝牙模块

        两个模块全都采用贴片方式焊接在pcb上，分别采用串口1和2连接，可同时使用，兼顾了外            观和性能。

陀螺仪：板子焊接了一颗MPU6050芯片，自带陀螺仪模块，采用I2C简单通讯即可使用。

板上焊接了串口自动下载电路，通过Type-C接口即可进行串口下载程序。

焊接了一个蜂鸣器和3颗led灯珠，分别连接到不同的定时器引脚，三个灯珠可实现呼吸灯效果和流水灯效果，蜂鸣器采用无源蜂鸣器，通过改变pwm可实现各种音乐输出。

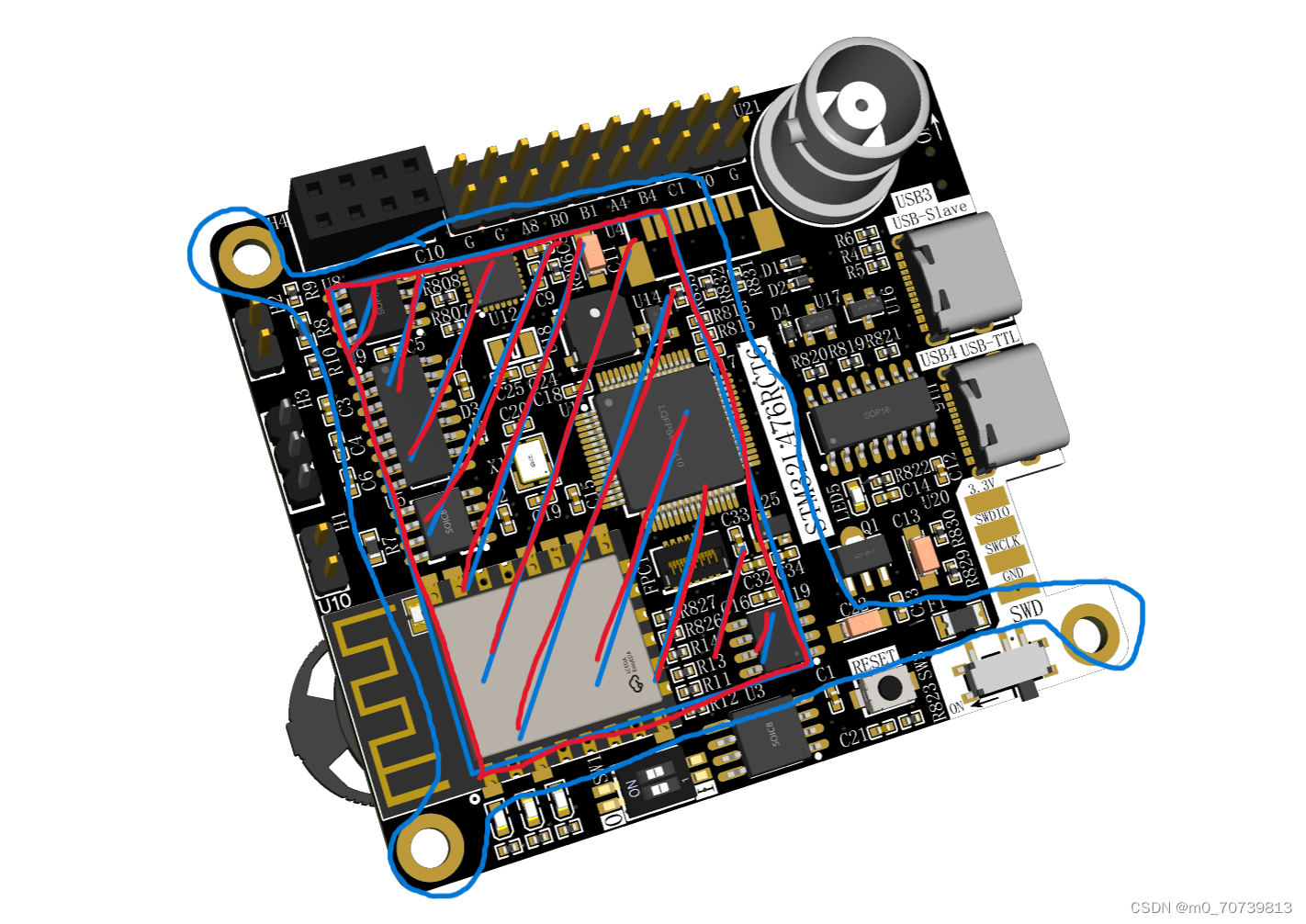

板上焊接了一个8Pin的 TFT-LCD 接口，可连接一个320×240分辨率的LCD彩屏，屏幕采用正面纵向摆放，大小正好覆盖wifi模块和主控的位置，屏幕可以通过另一块pcb挖槽加螺丝固定在板子的正面

板子上海焊接了一个拨轮开关，可左拨动和按下，可以自定义各种功能。

板子上还还接了一个标准的示波器探头接口，adc引脚外接了一些波形采样芯片和信号抬升电路，可采集正负6v、10Mhz以内的波形信号，单片机采用双adc交替模式能有高达10M的采样率。

由于单片机的ram有128k的大小，能够很好的运行实时操作系统，可玩性进一步提高。

有没有喜欢的小伙伴
