BGP路由属性

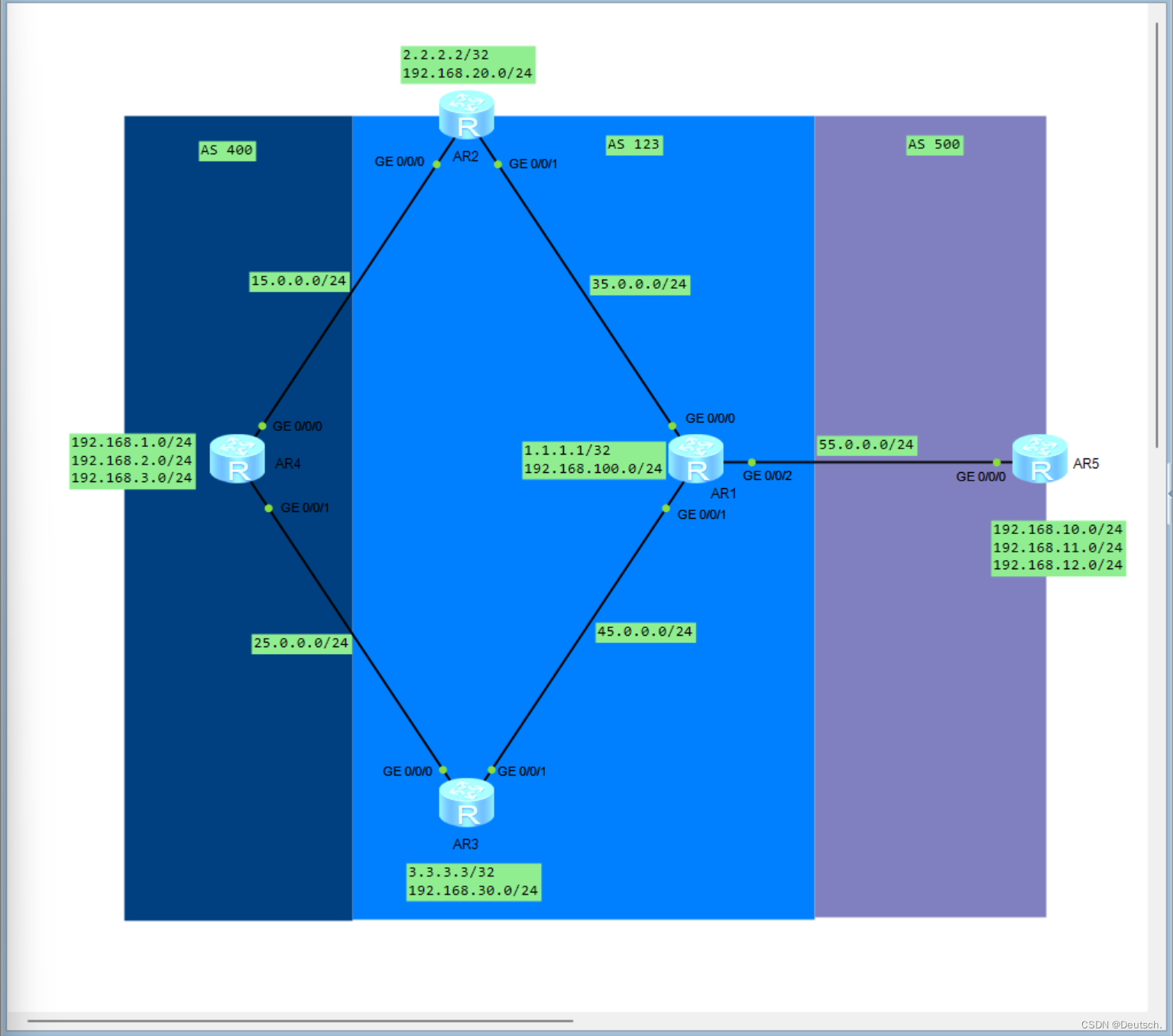

TOPO图

要求

1.IBGP使用环回接口建邻， EBGP使用物理接口建邻

2.BGP宣告路由时，仅宣告掩码长度24的用户路由

3.修改AS 123中的用户网段为Broadcast，方便后续在BGP中宣告（OSPF学习环回为32位，需要修改为BMA）

4.使用Preval策略，确保R4通过R2到达192.168.10.0/24（R4的入方向）邻居R2 PV大

5.使用As—Path策略，确保R4通过R3到达192.168.11.0/24（R4的入方向）邻居R2 AS长

6.配置MED策略，确保R4通过R3到达192.168.12.0/24（R的入方向）邻居R2 MED大

7.使用Local Preference策略，确保R1通过R2到达192.168.1.0/24（R1的入方向）

8.使用Local Preference策略，确保R1通过R3到达192.168.2.0/24（R1的入方向）

9.配置负载均衡，确保R1通过R2和R3到达192.168.3.0/24（R1上进行配置）

10.使用AS策略， AS 500不接受任何始发于AS 123的路由（R1上进行配置）

11.使用自定义Community策略，确保192.168.3.0/24路由不会被发布到As 500

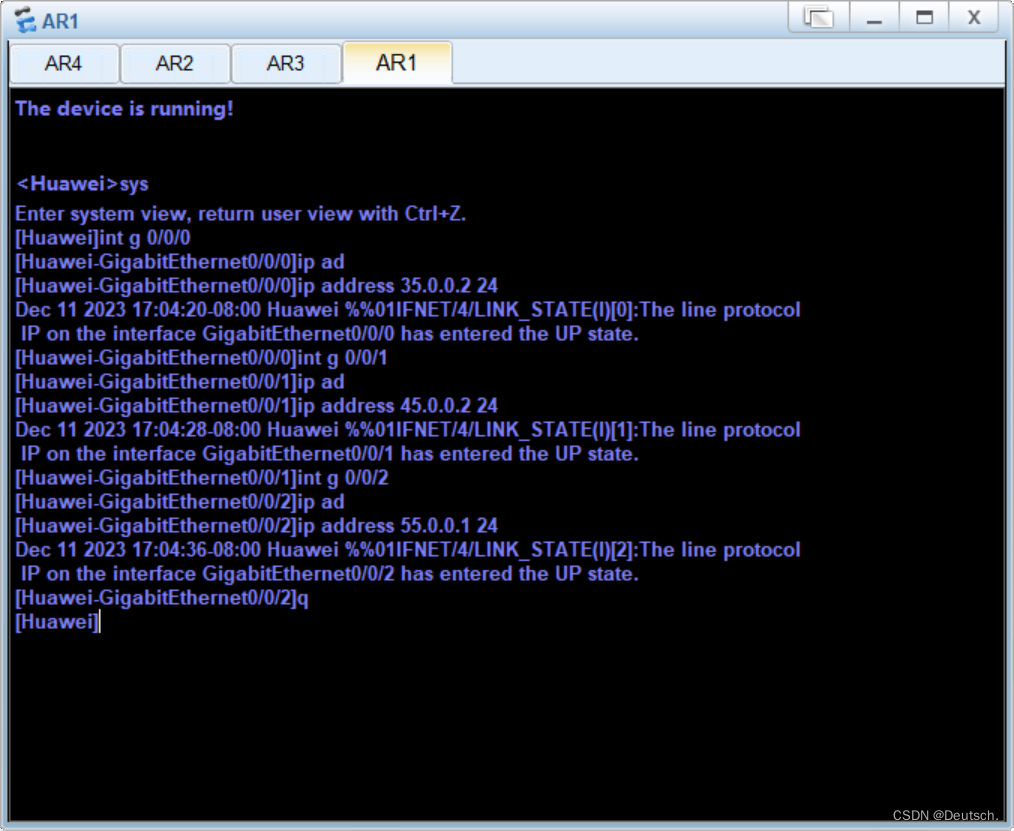

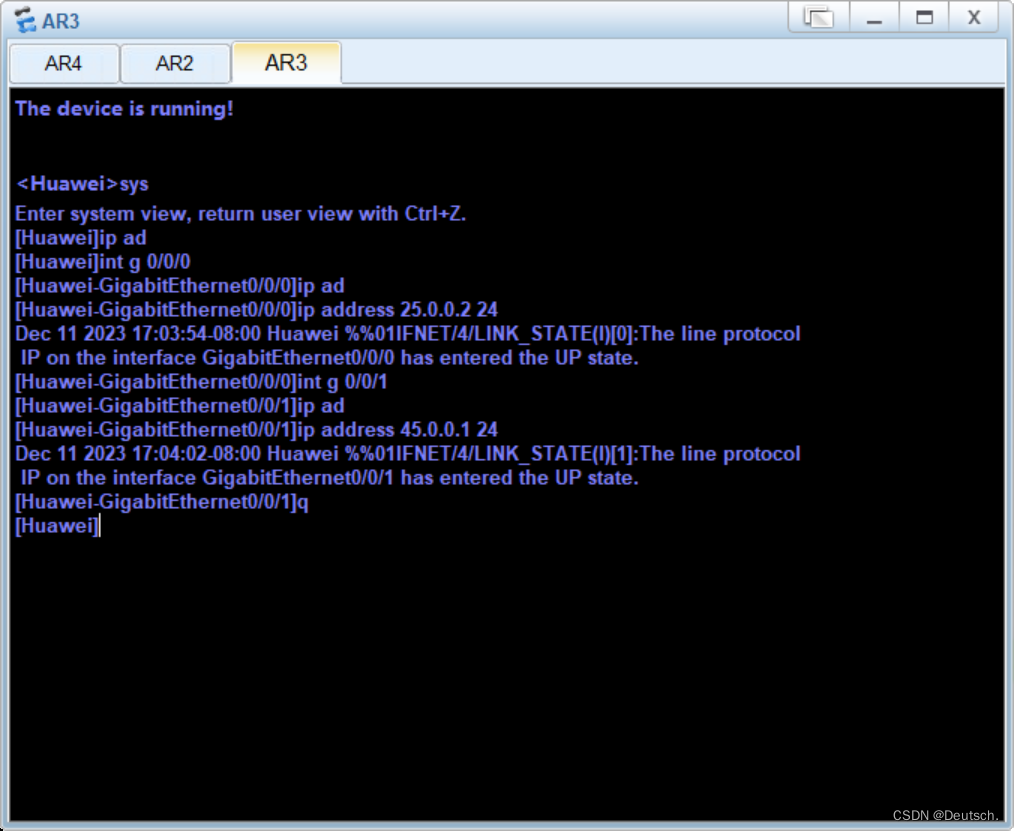

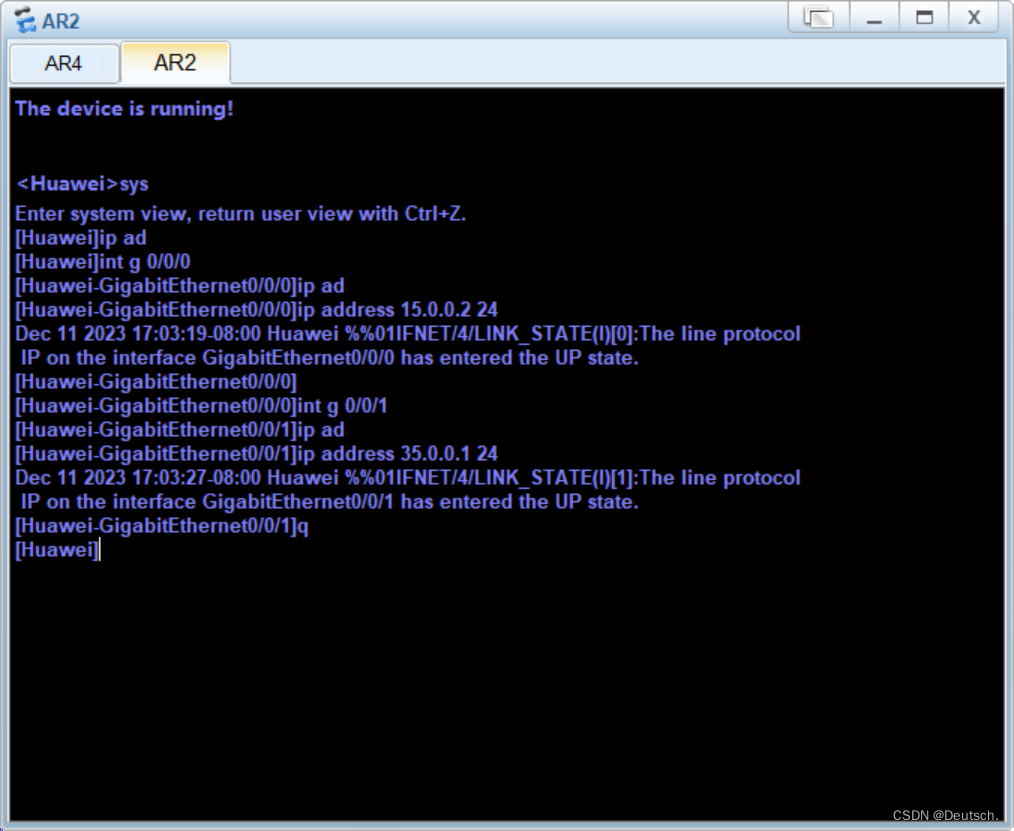

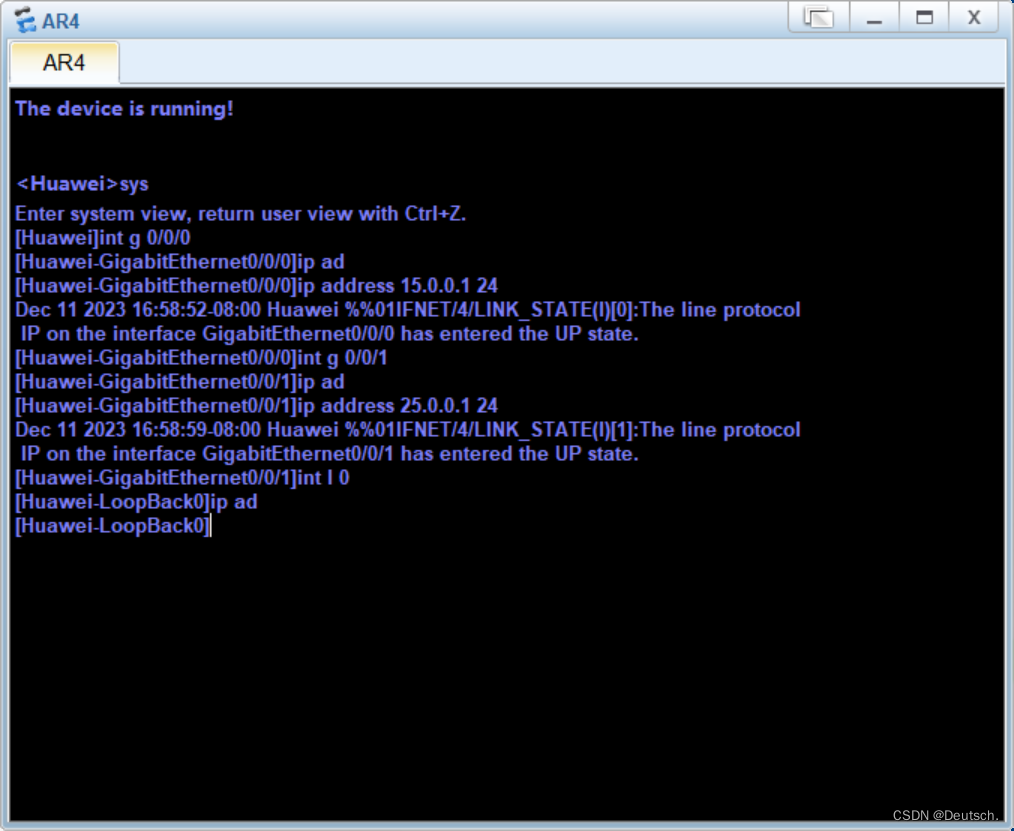

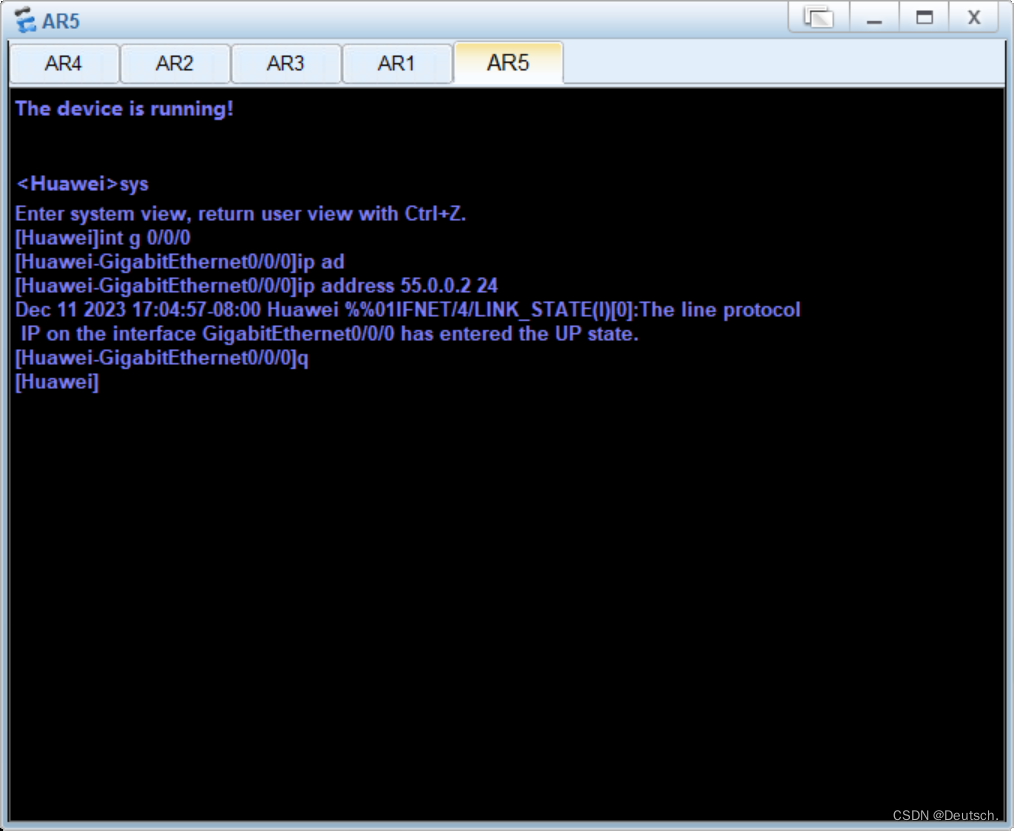

配置直连链路IP

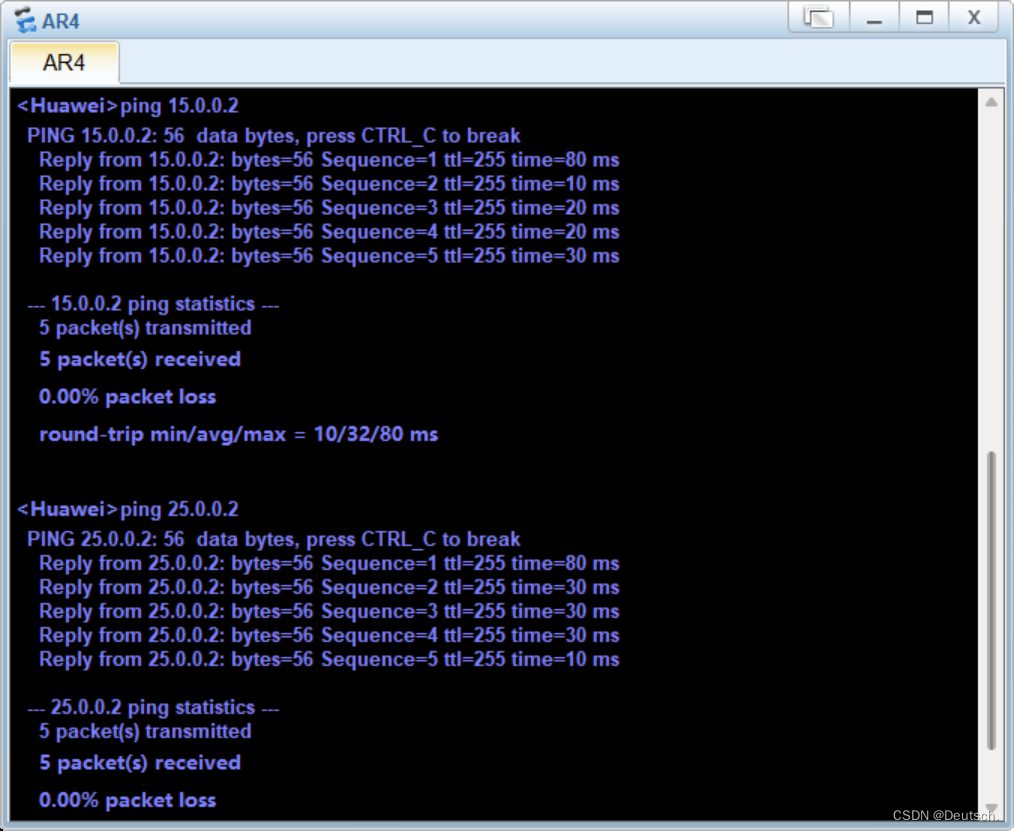

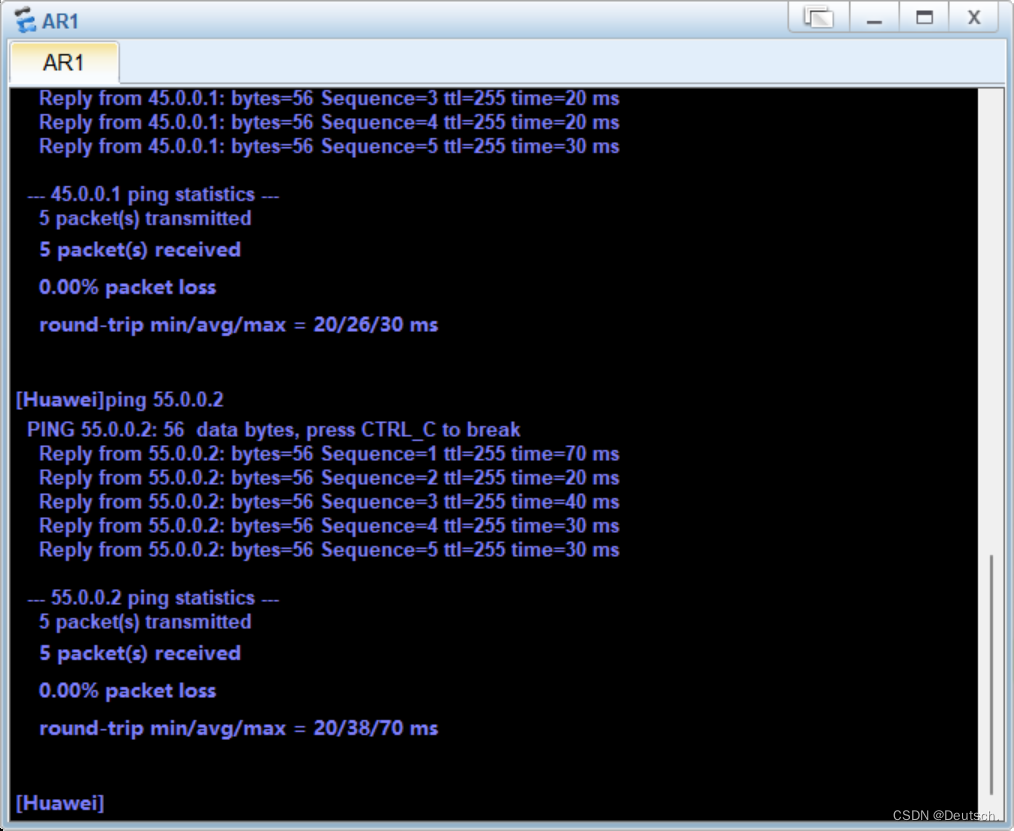

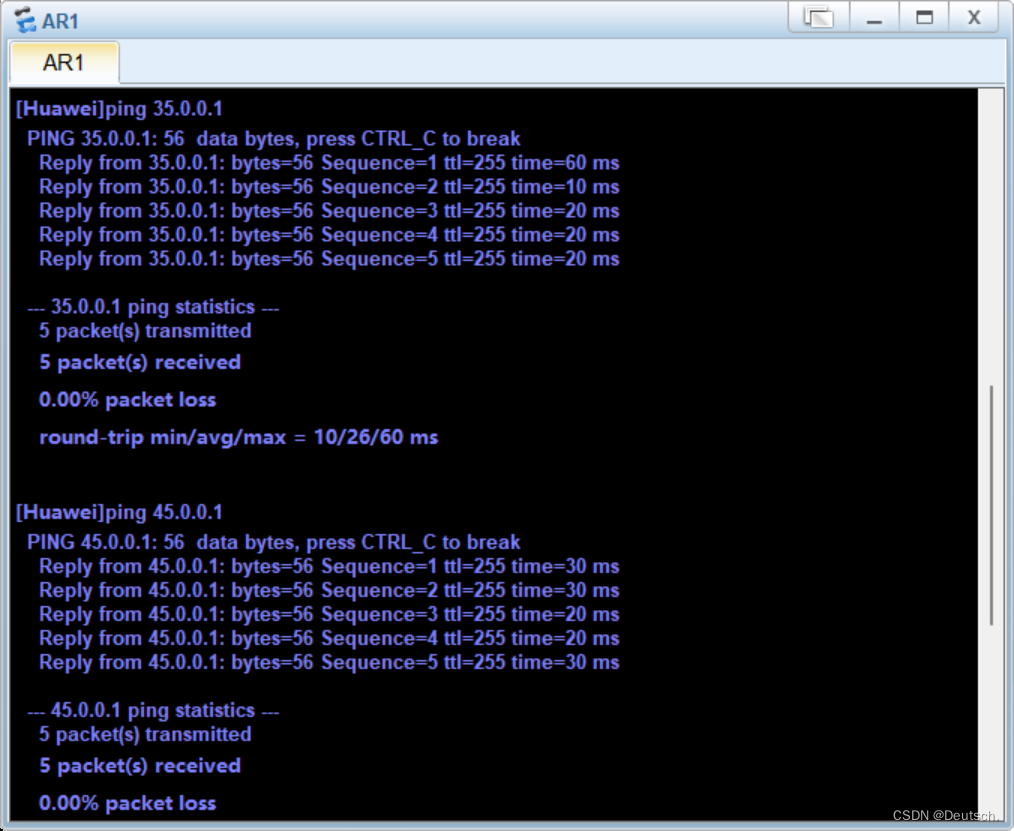

测试直连网络

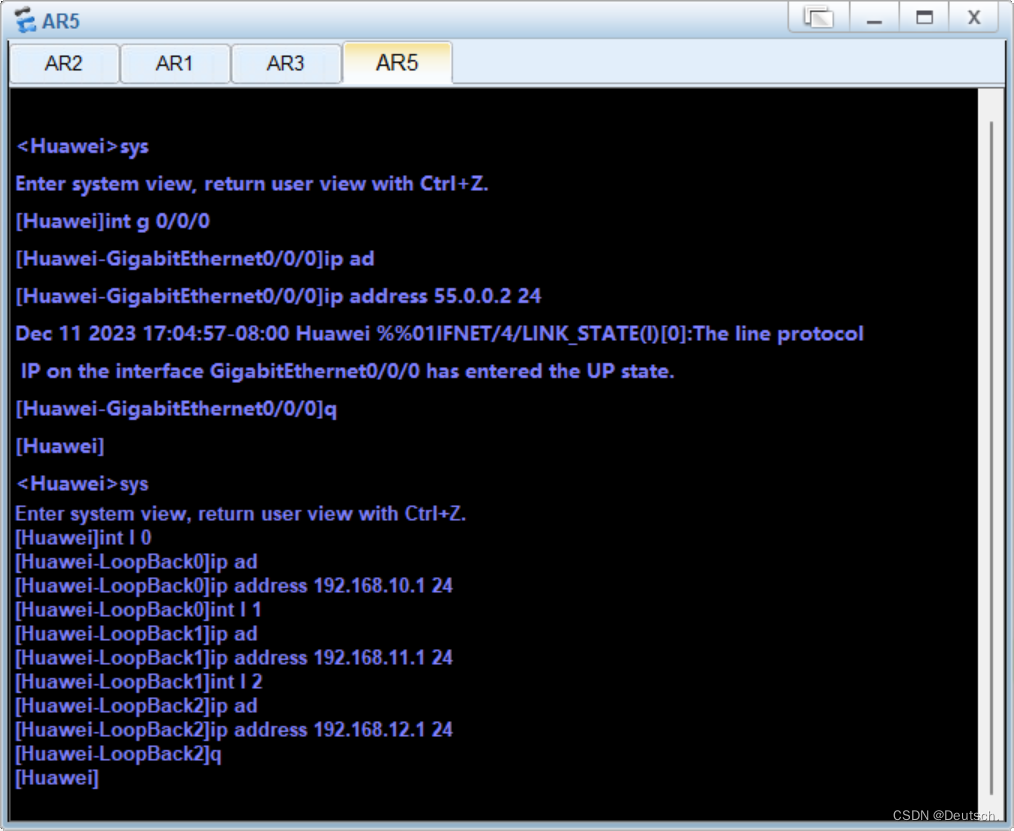

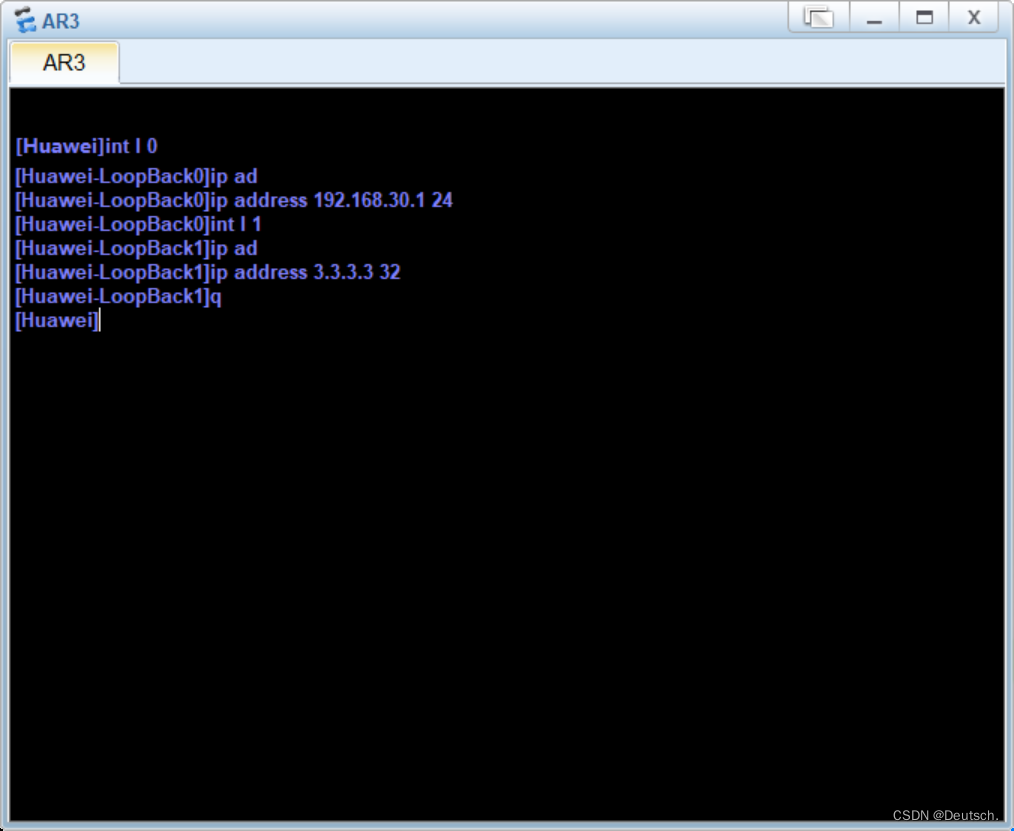

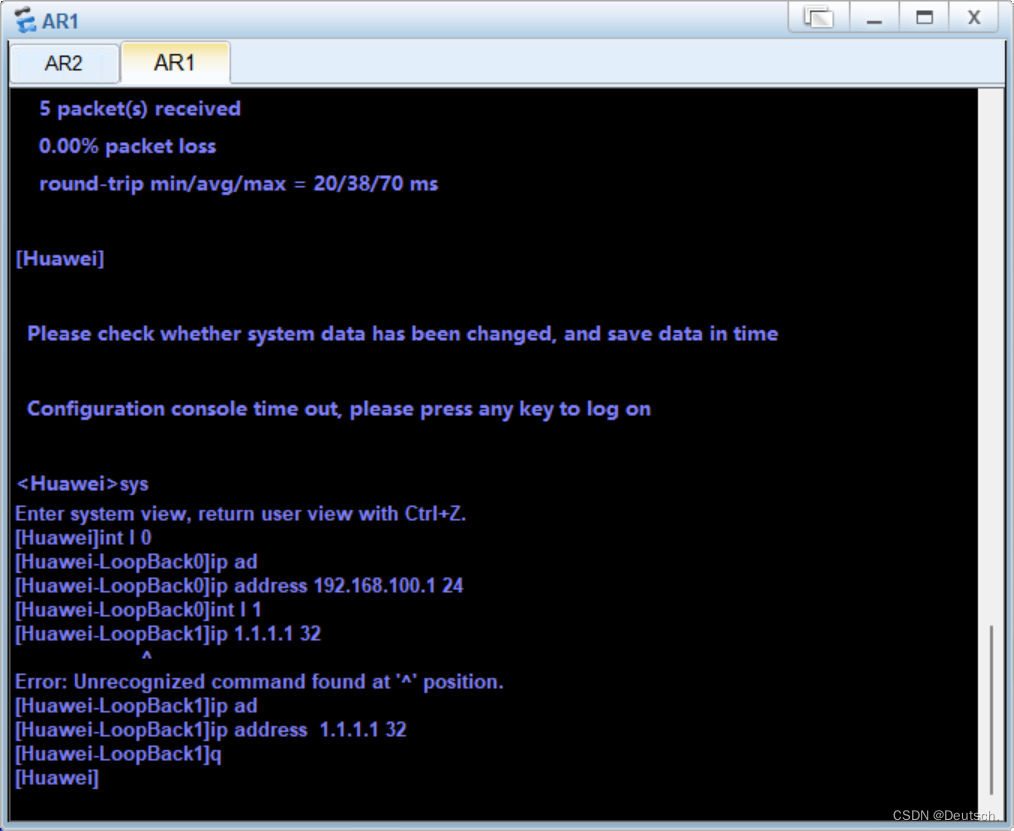

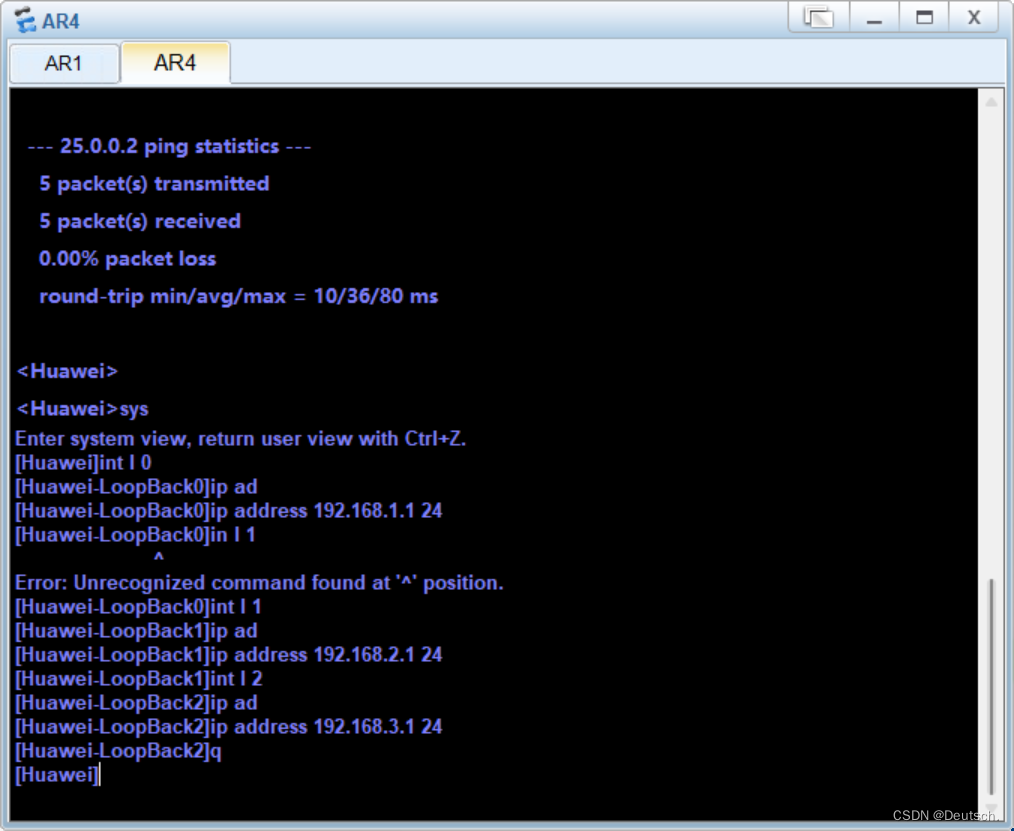

配置用户路由及建邻用环回

启动OSPF协议

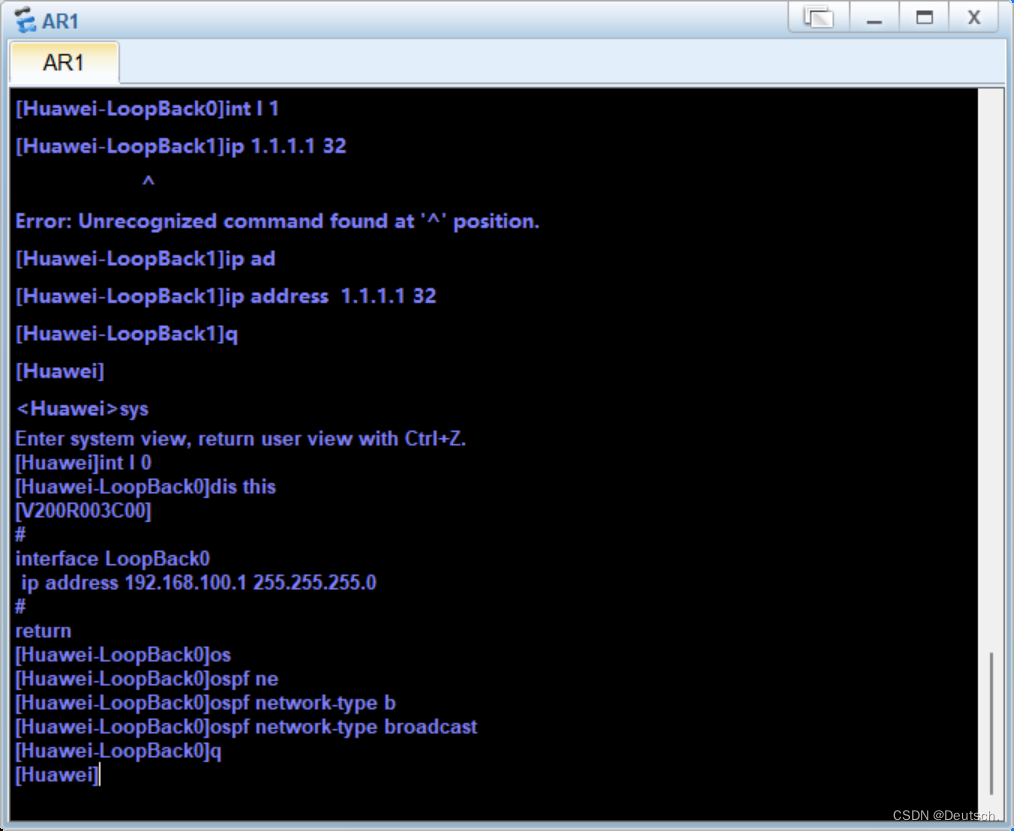

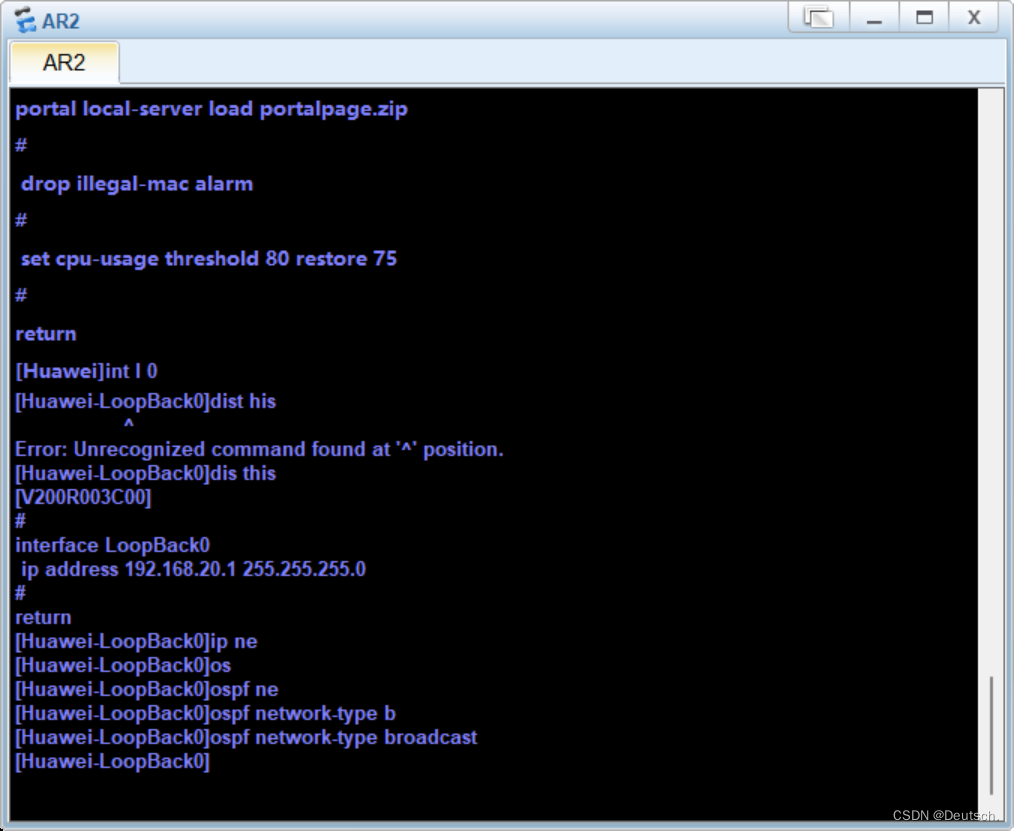

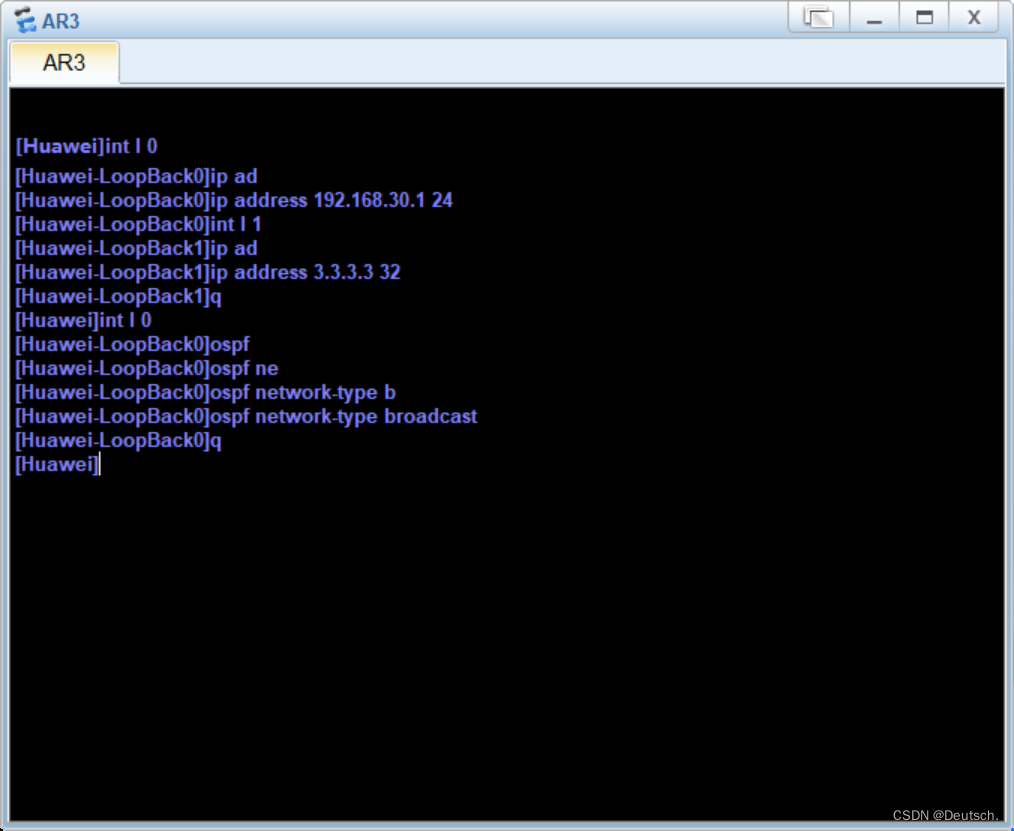

修改AS 123的接口网络类型

OSPF默认环回为P2P类型，默认学习为32位主机路由
需要修改成Broadcast类型，模拟用户网段

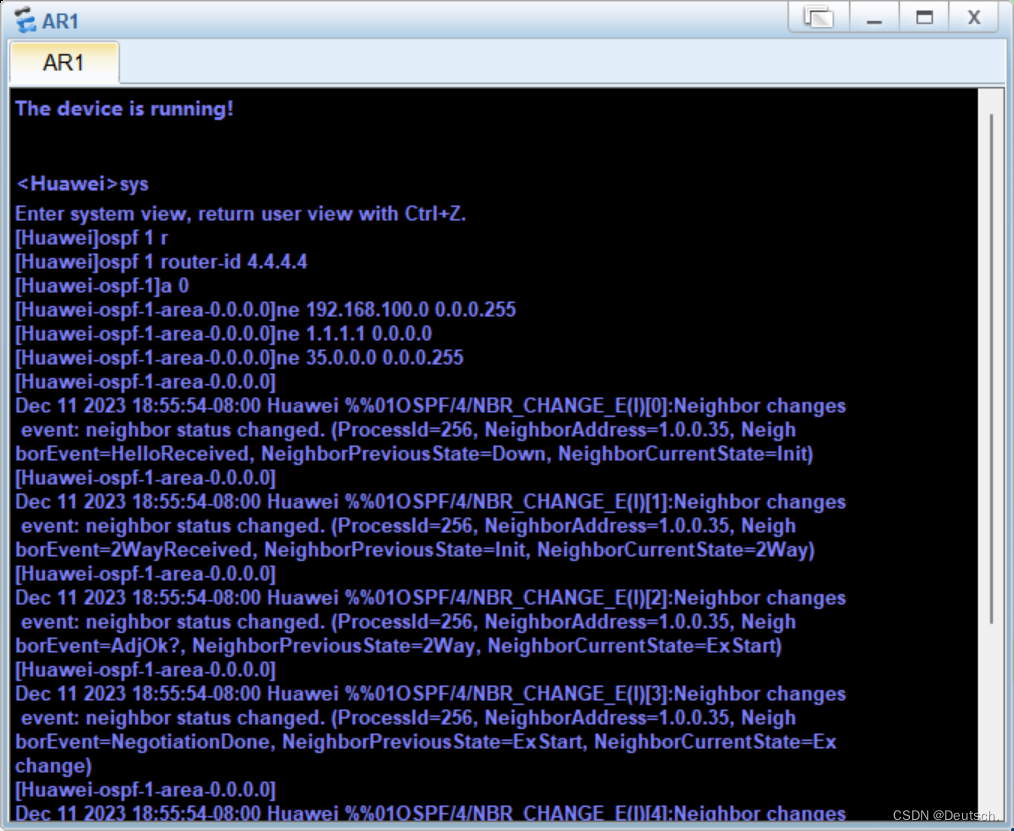

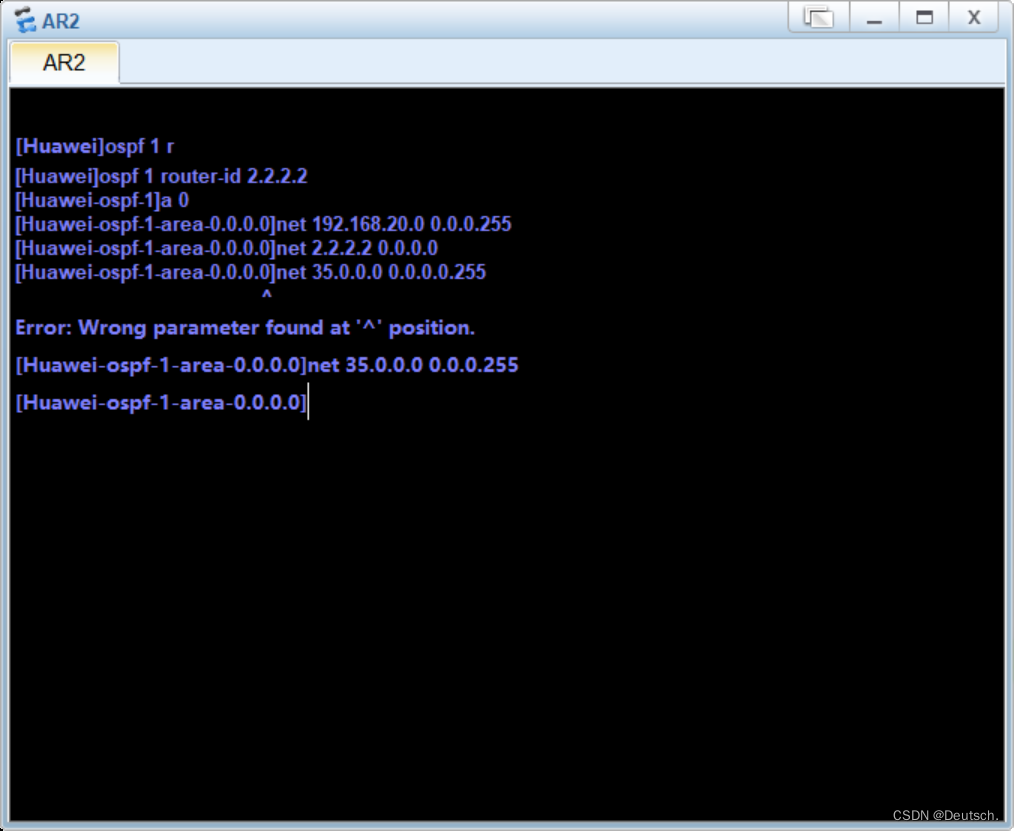

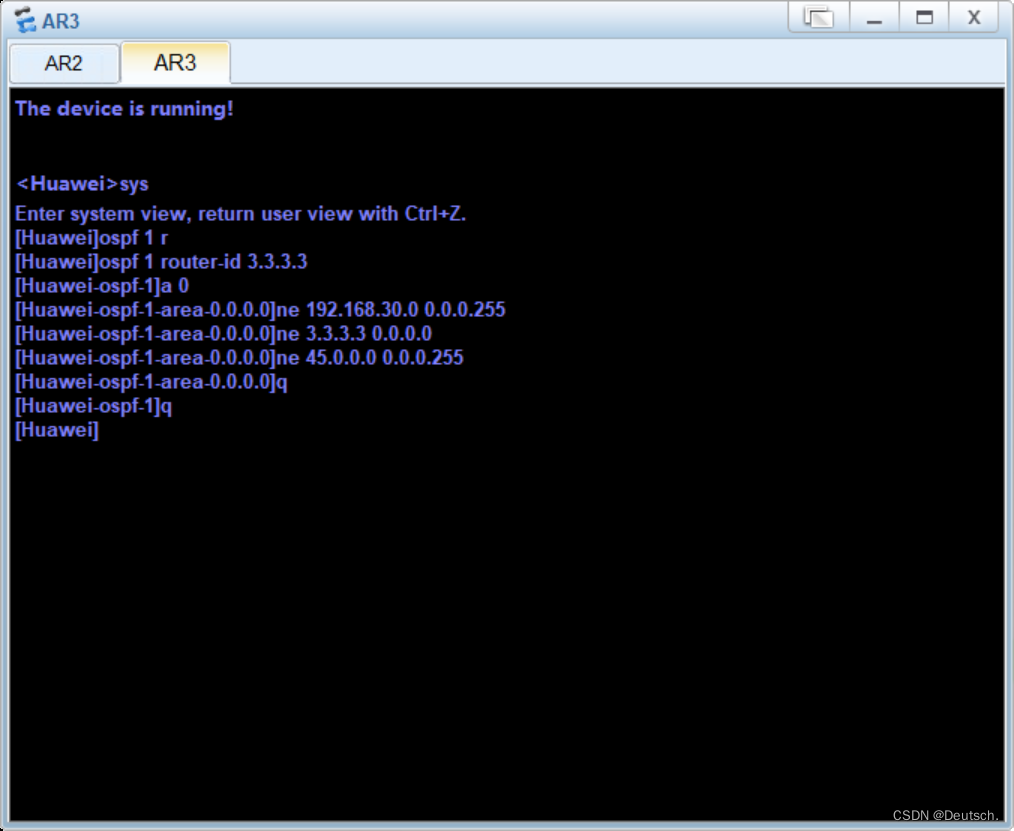

启用OSPF并发布

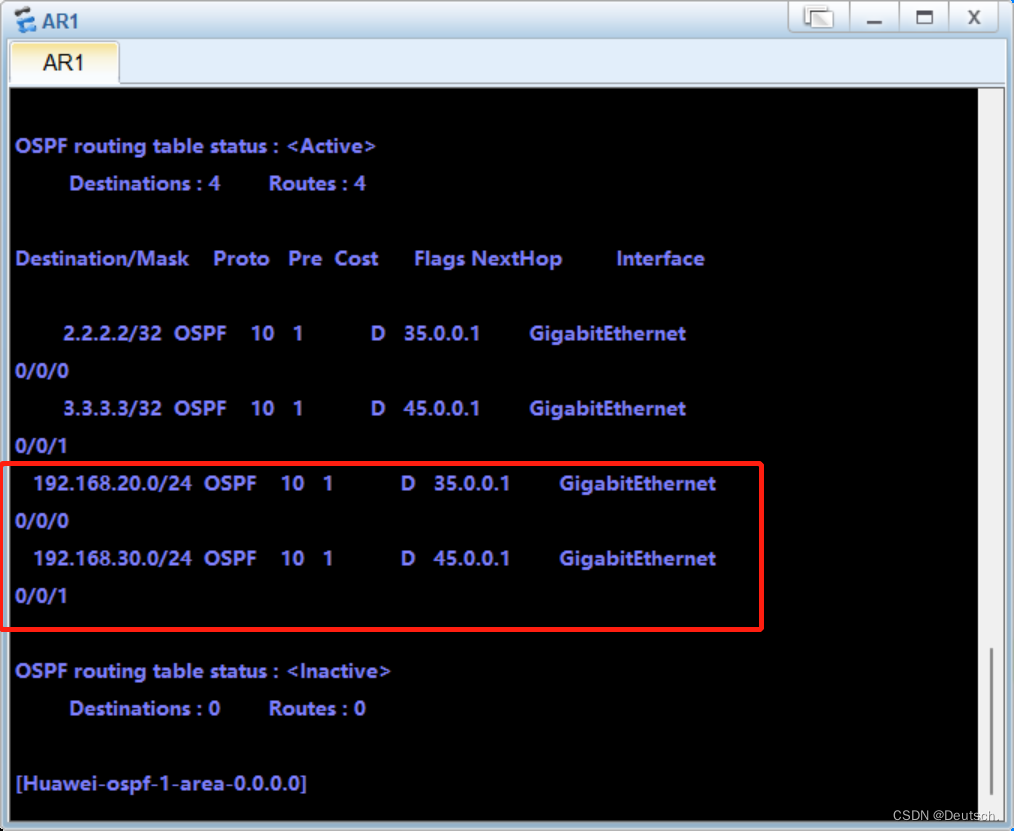

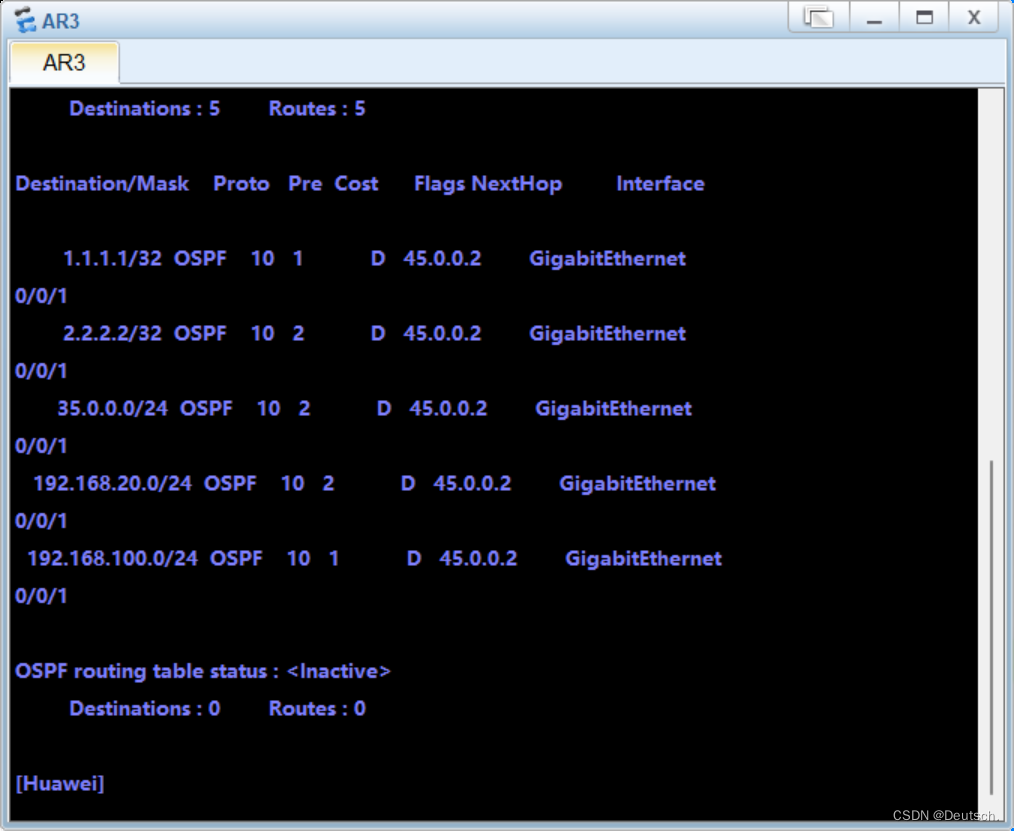

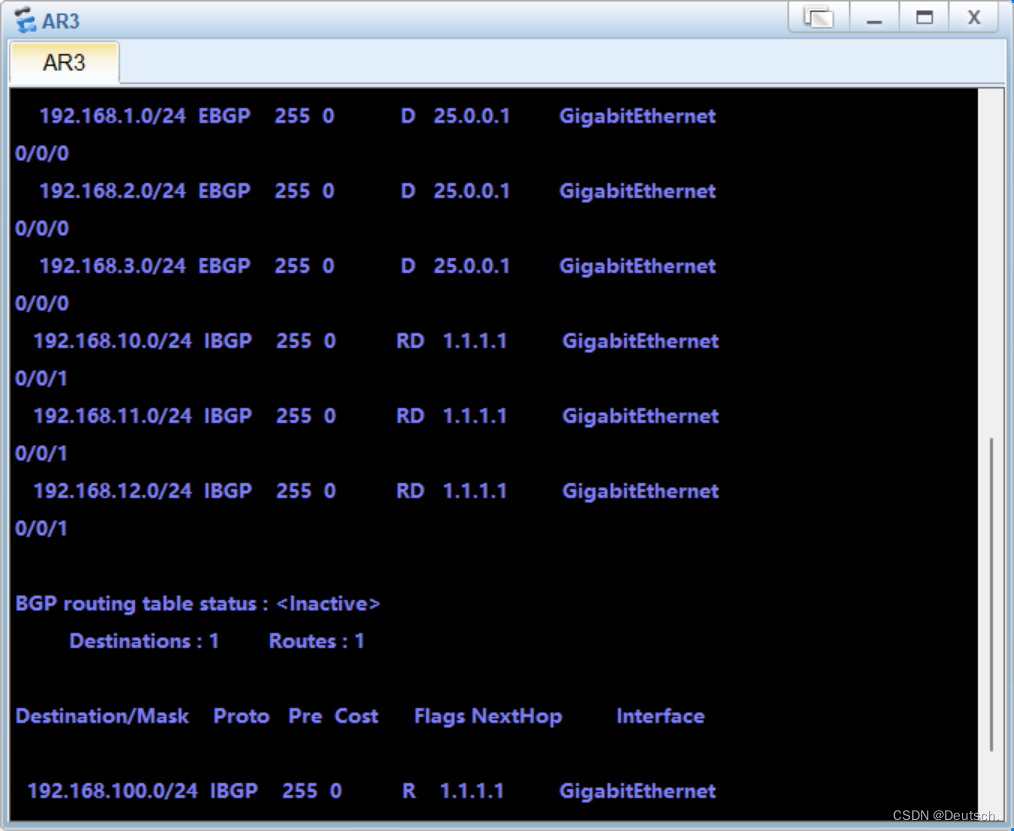

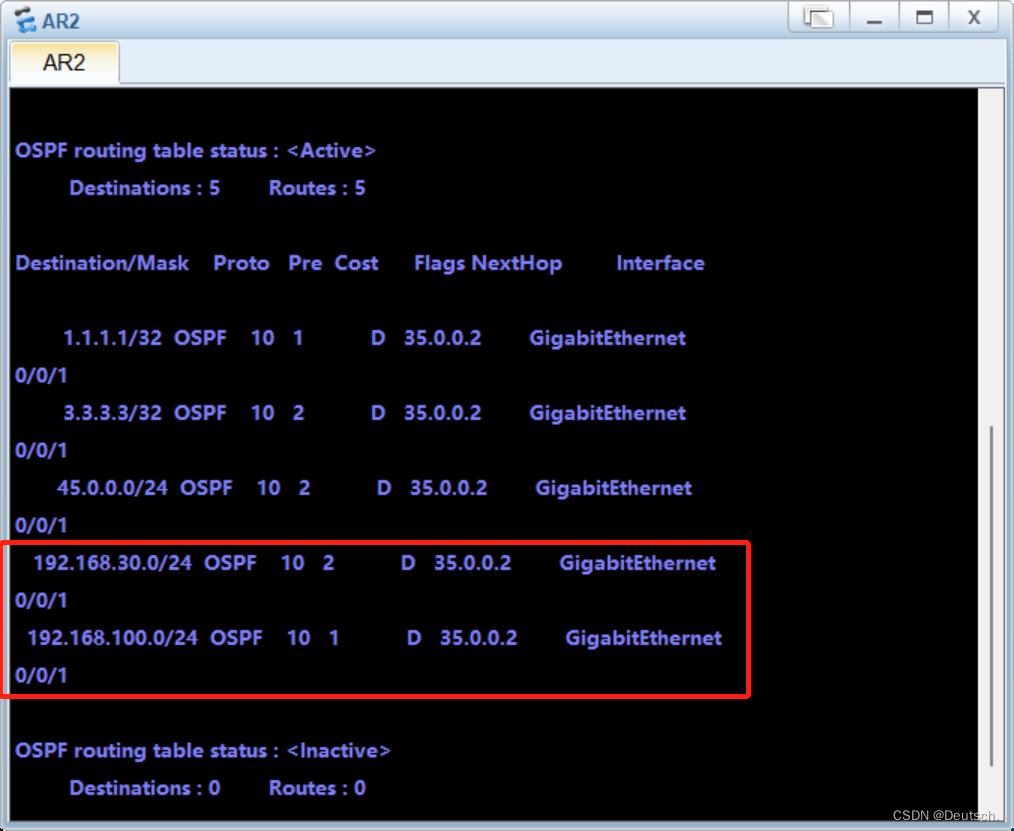

检查路由信息

因为修改环回的接口网络类型，故
应学习192.168.20.0/24而不是192.168.20/32
应学习192.168.30.0/24而不是192.168.30/32
应学习192.168.100.0/24而不是192.168.100/32

BGP

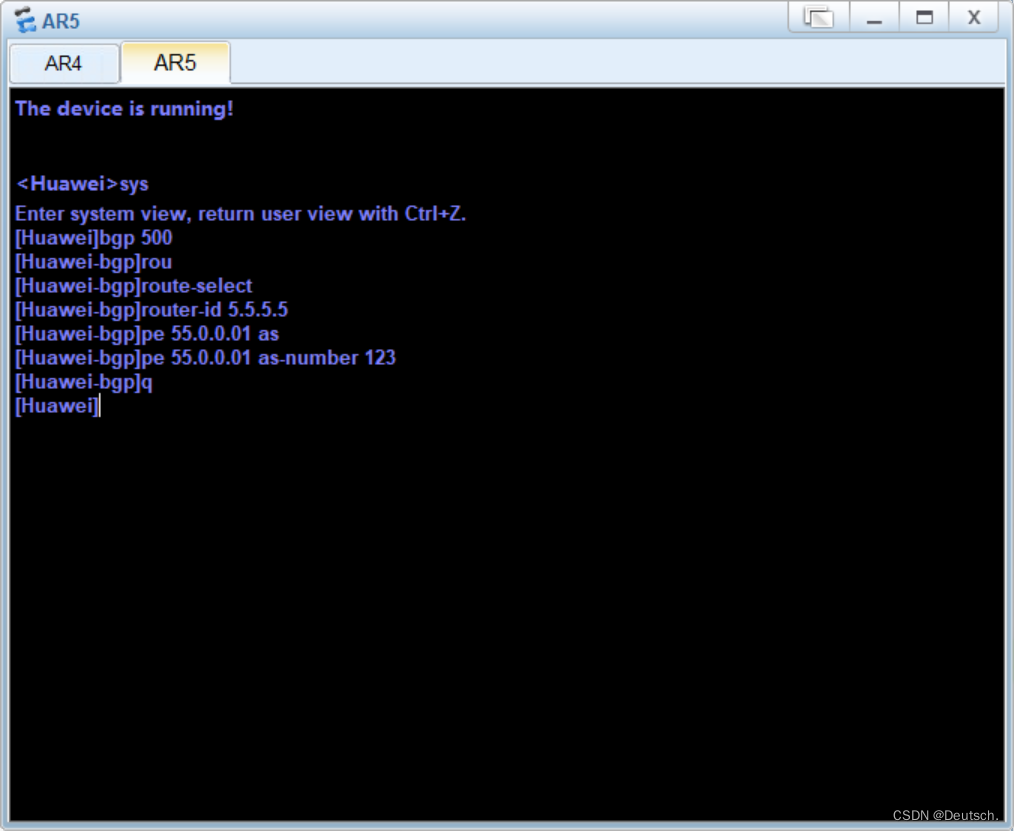

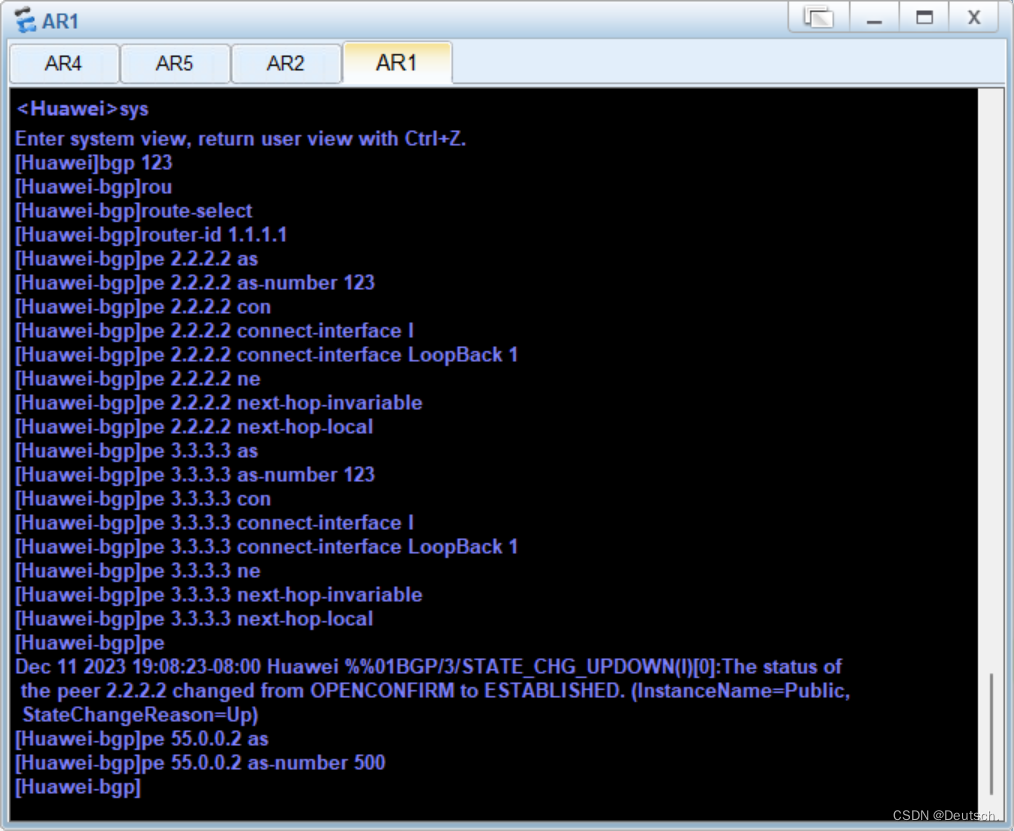

直连建立EBGP

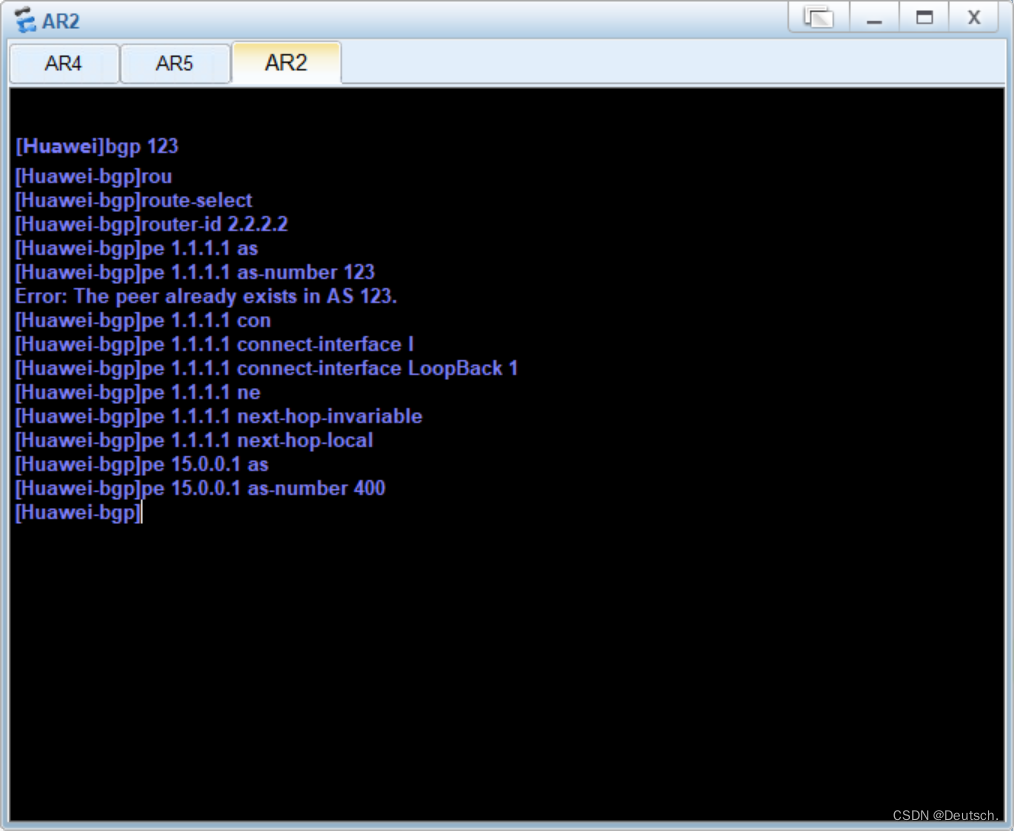

环回建立IBGP

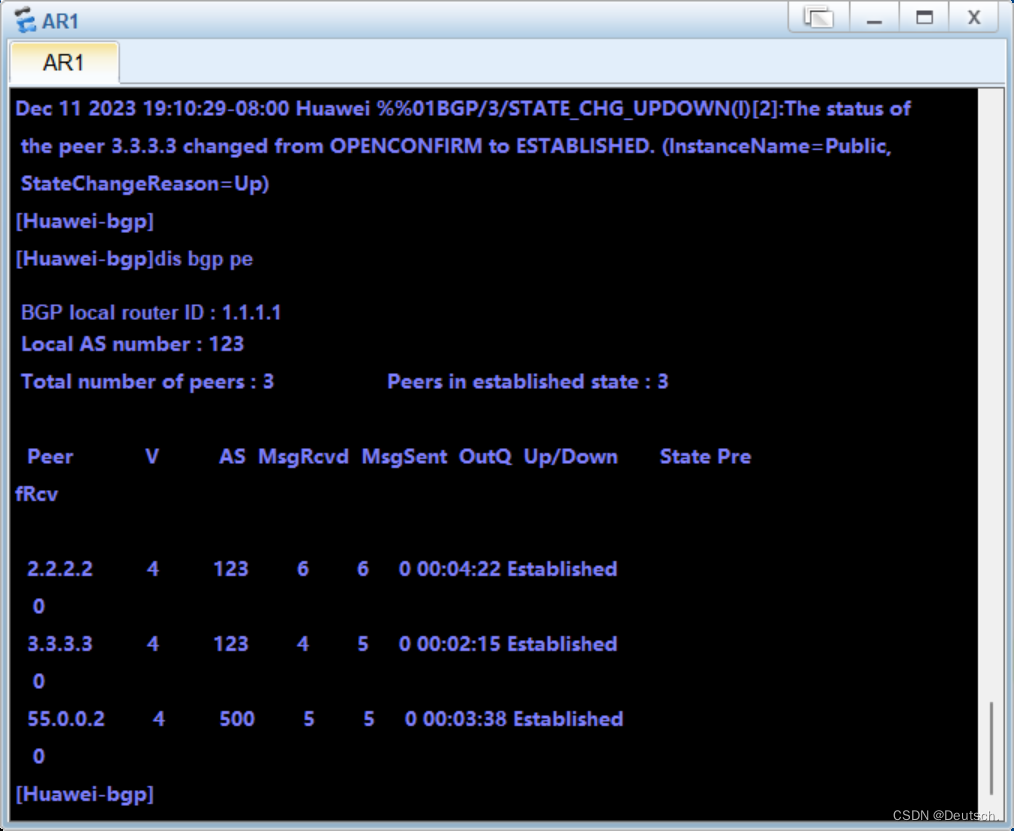

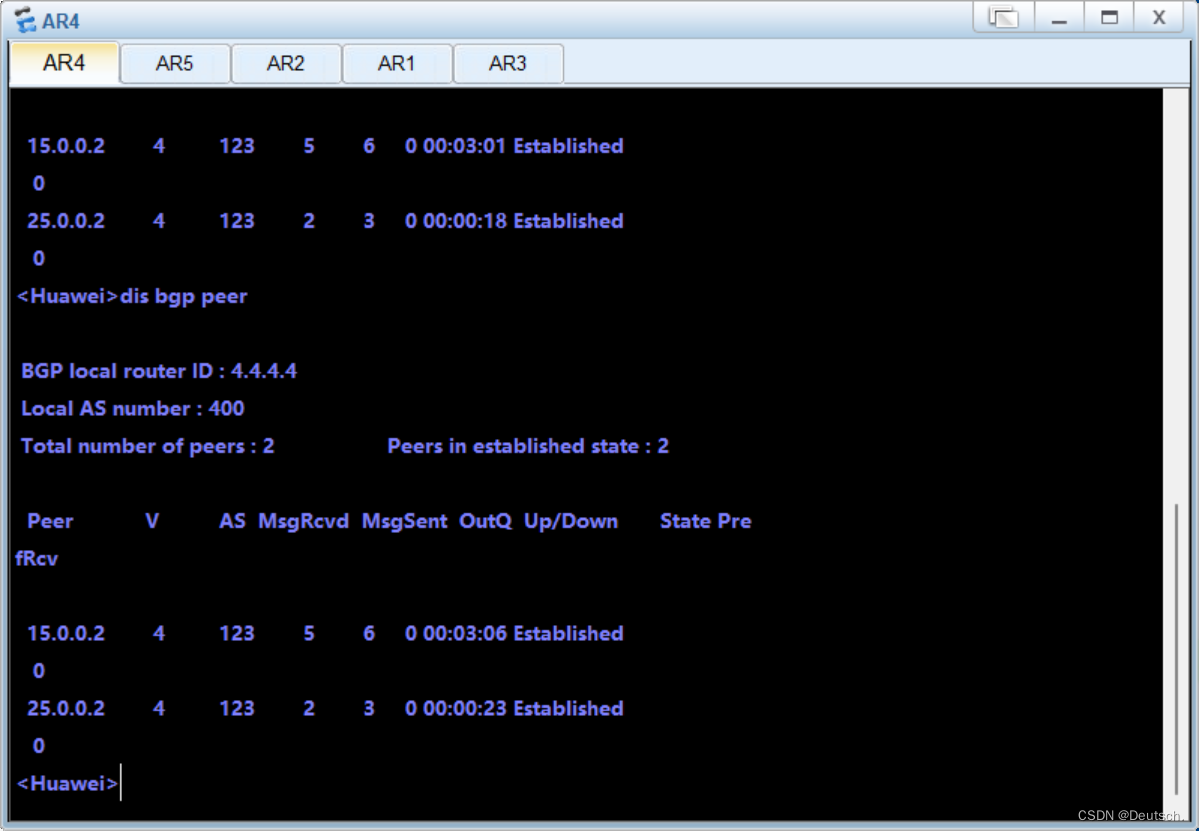

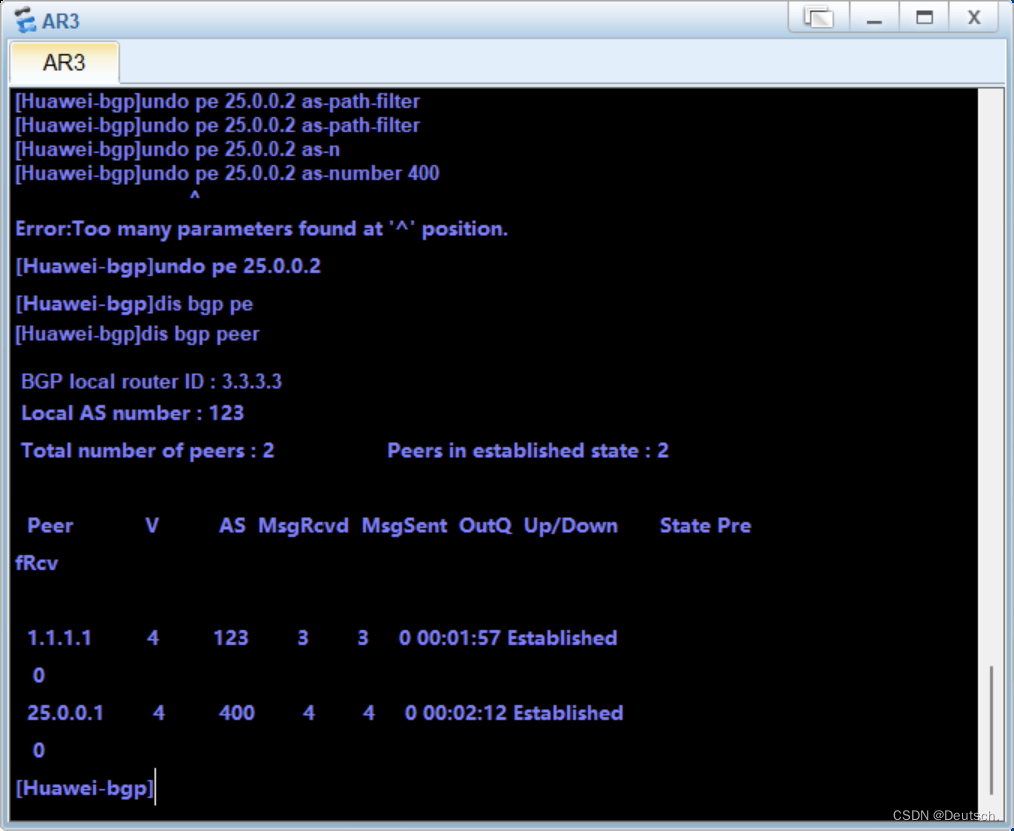

检查邻居关系

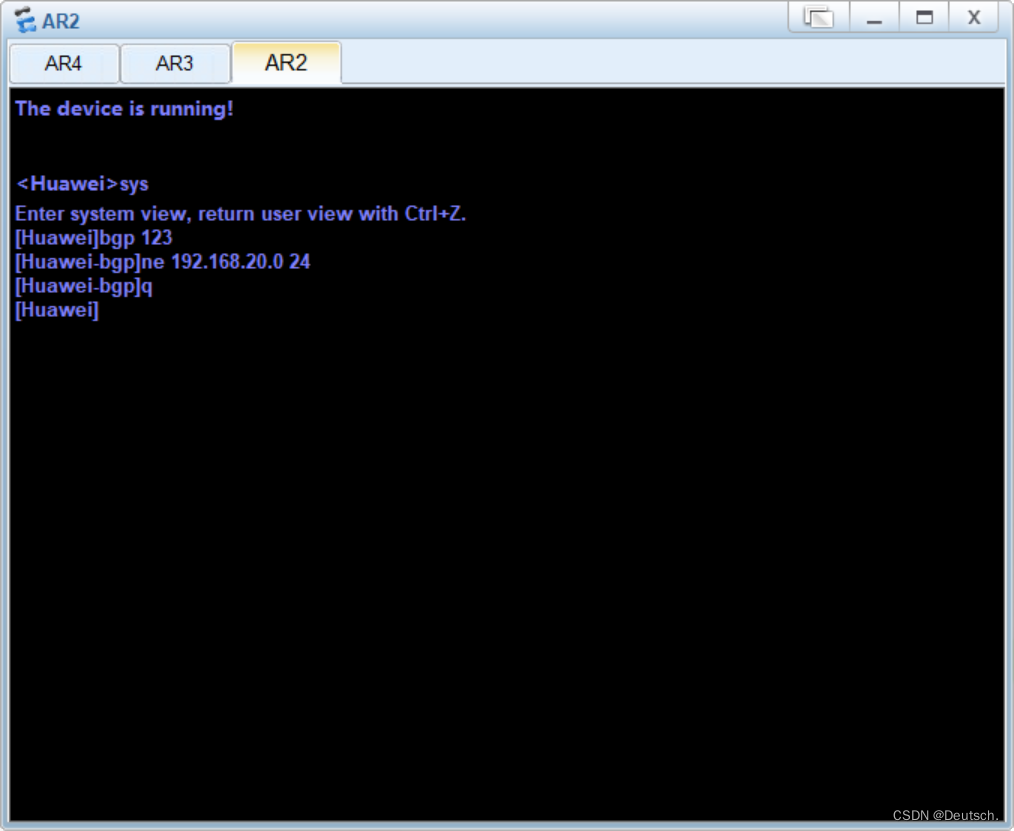

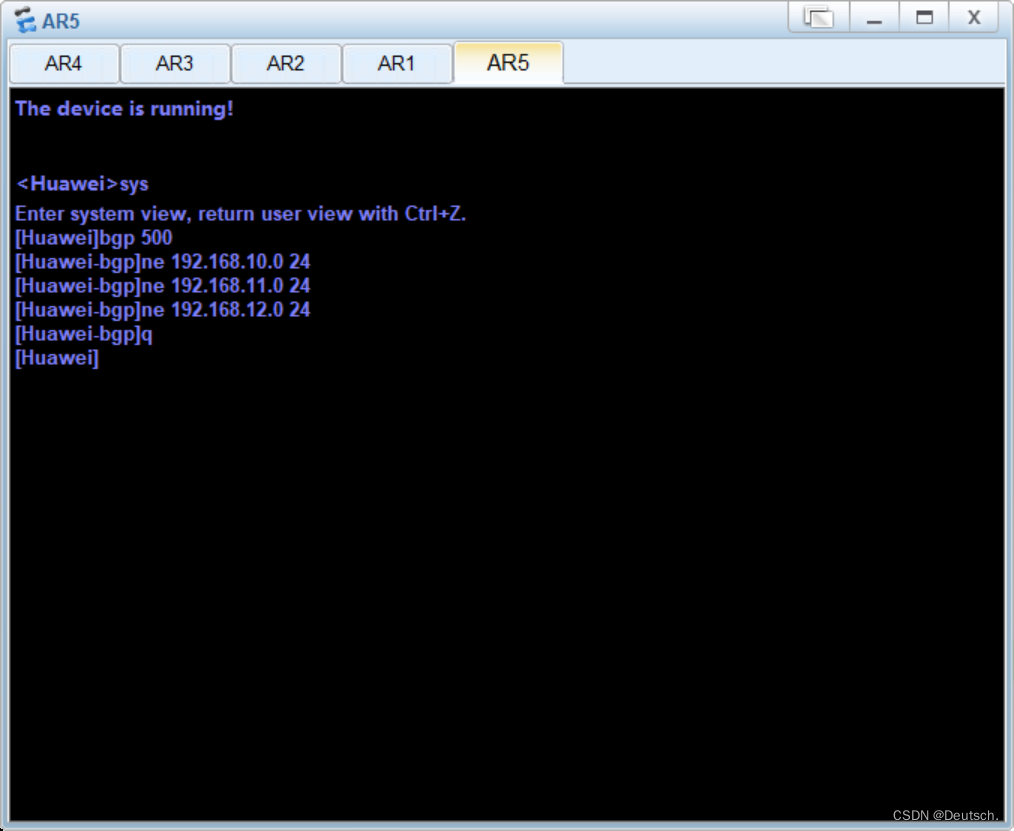

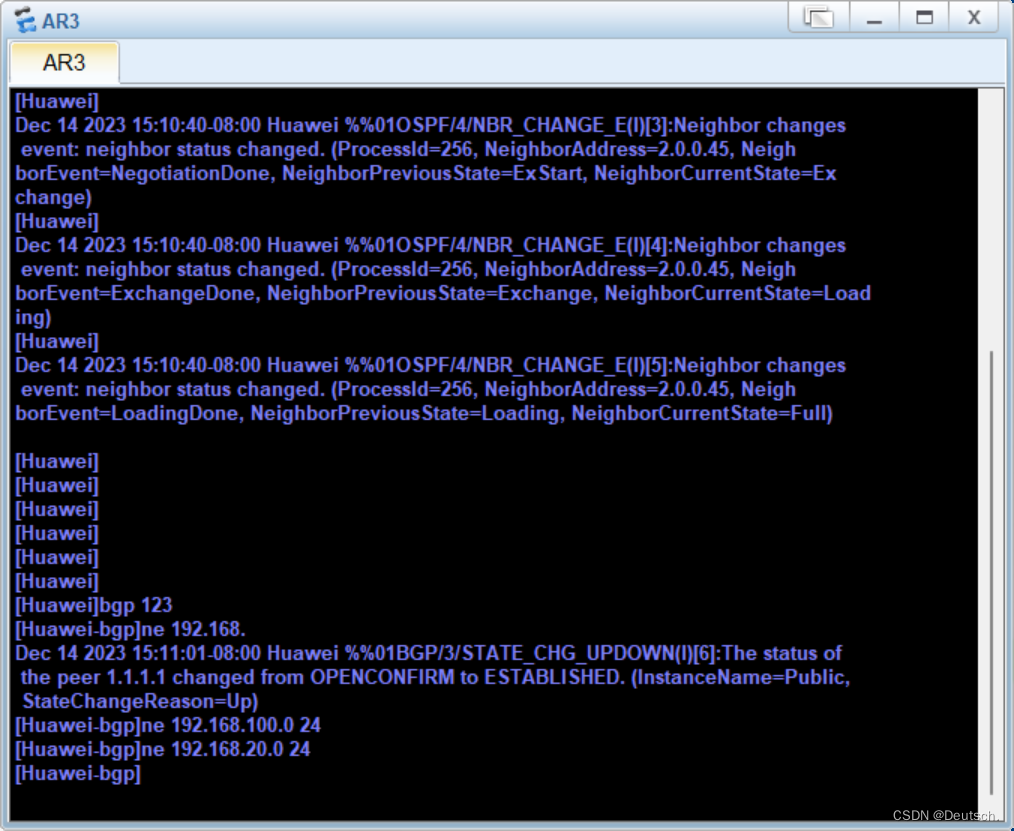

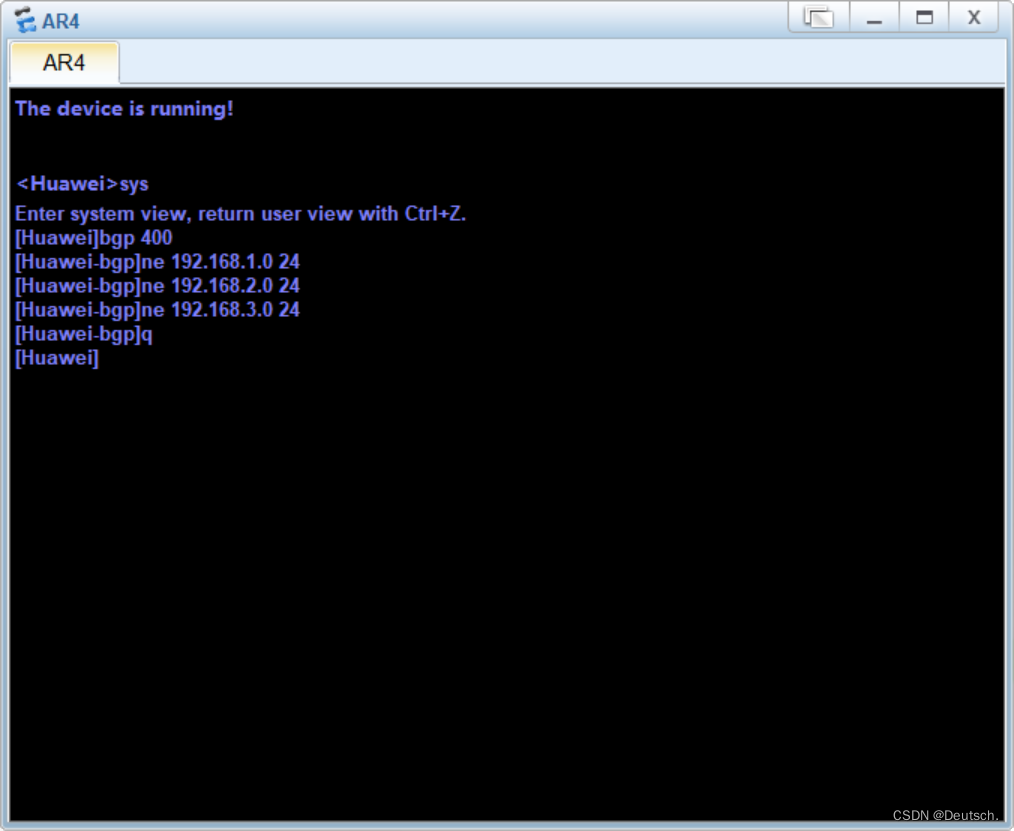

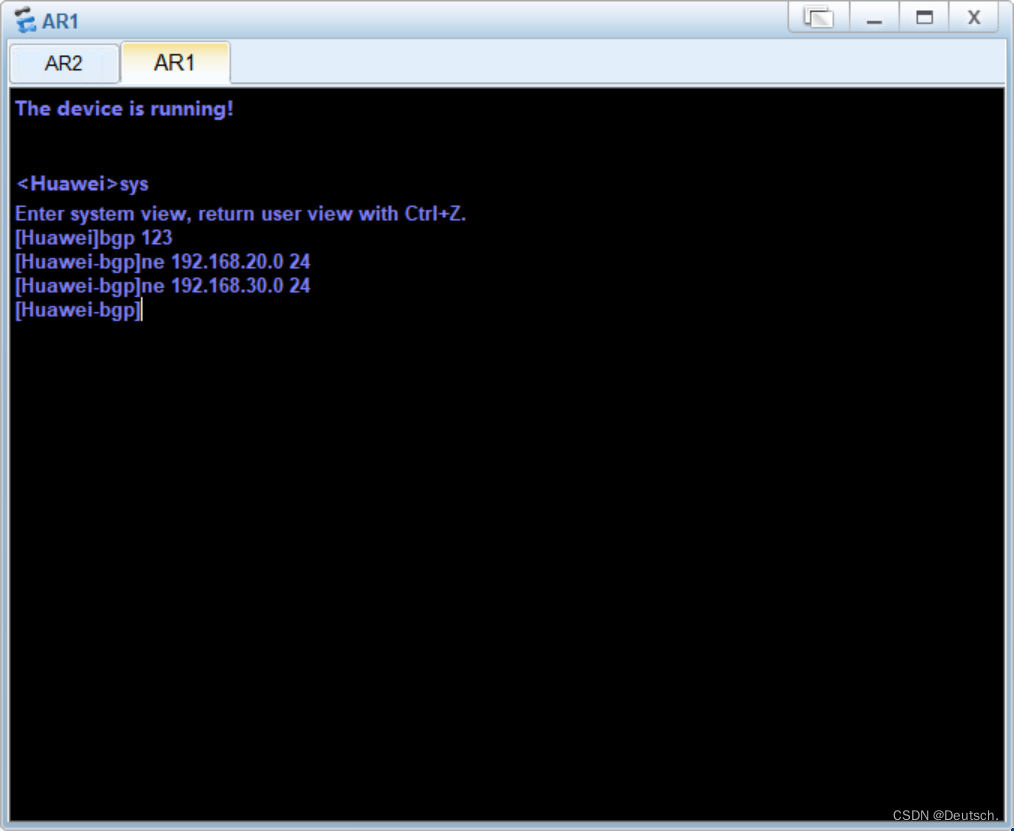

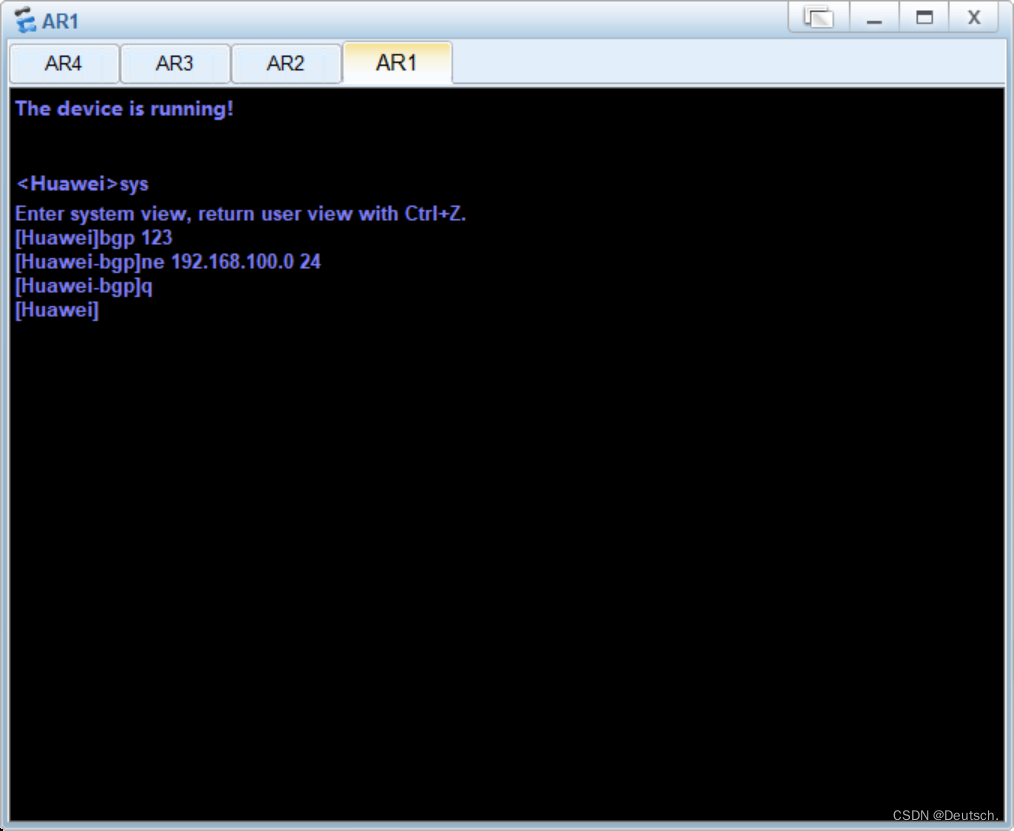

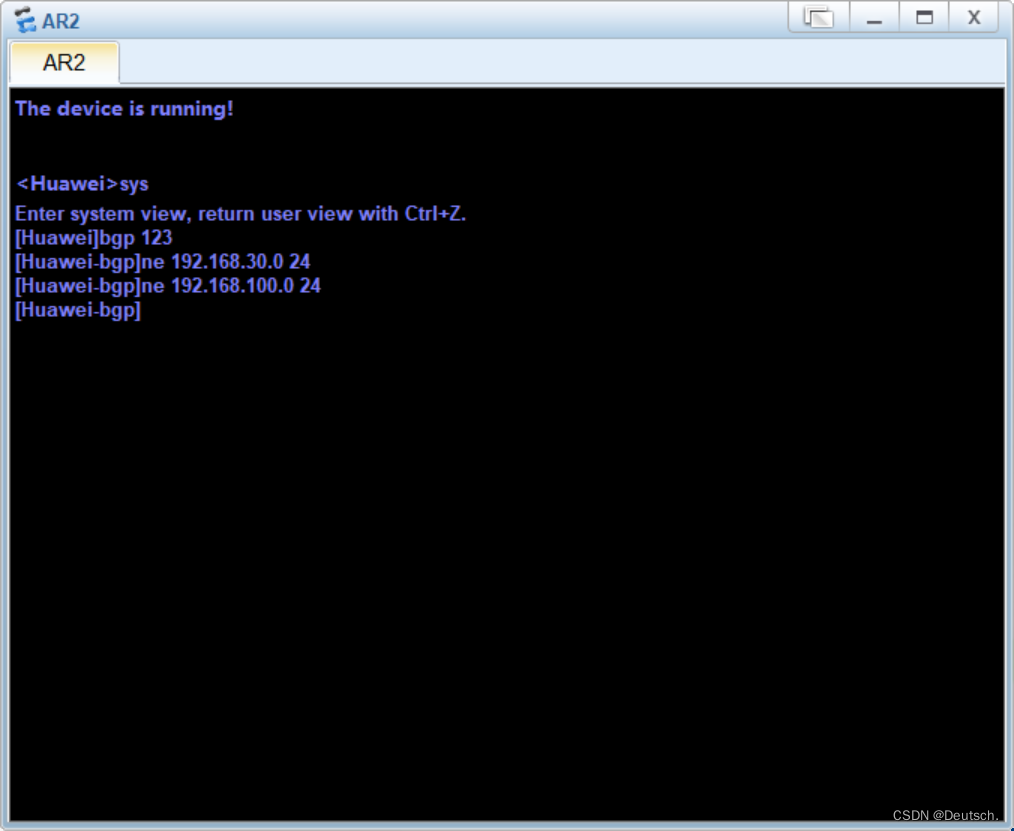

宣告网络进BGP中

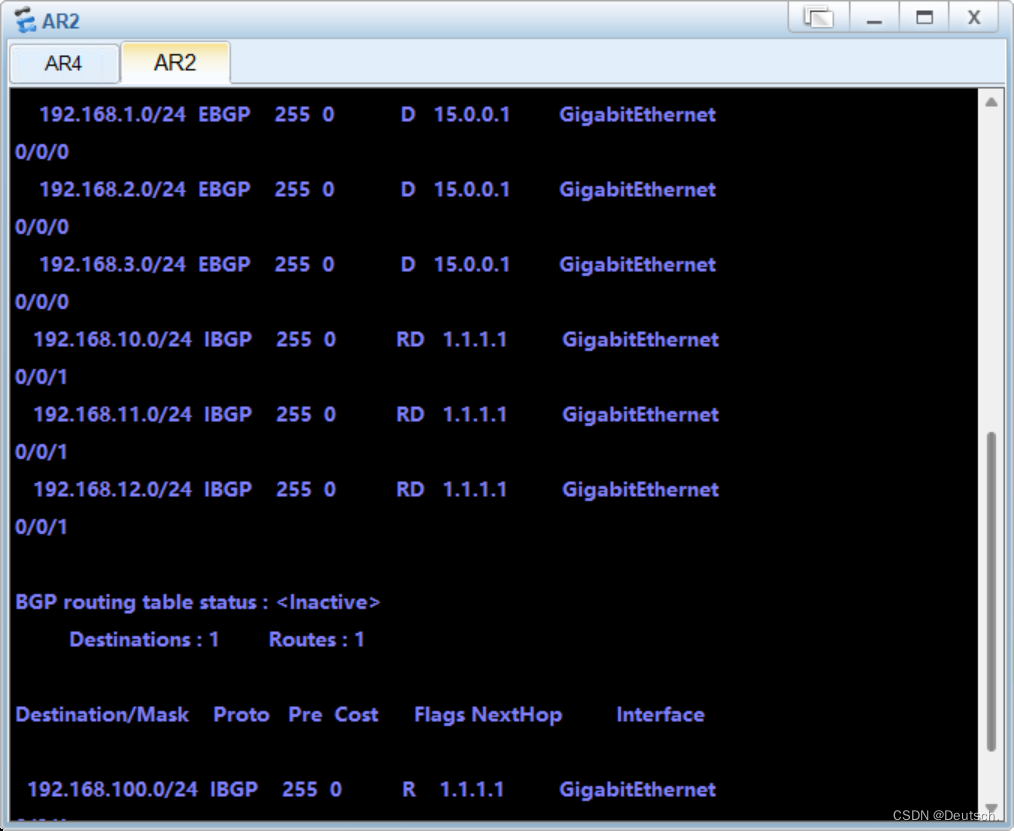

检查路由信息

此时的路由信息均未进行路由策略

策略

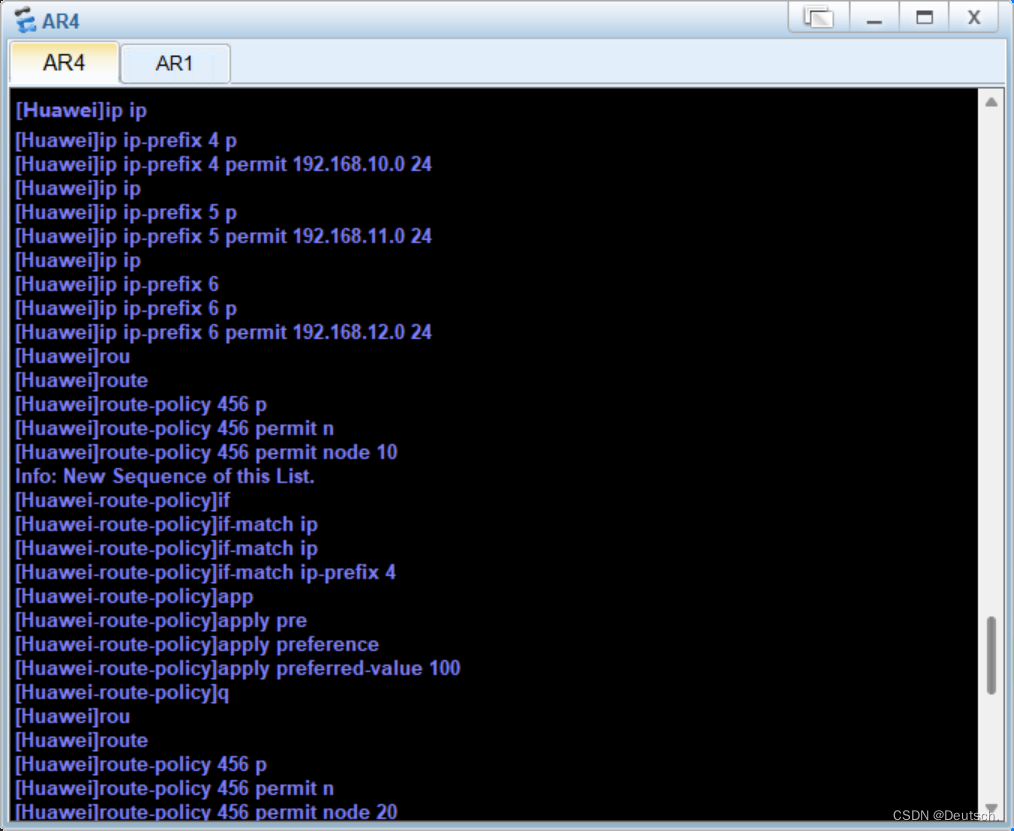

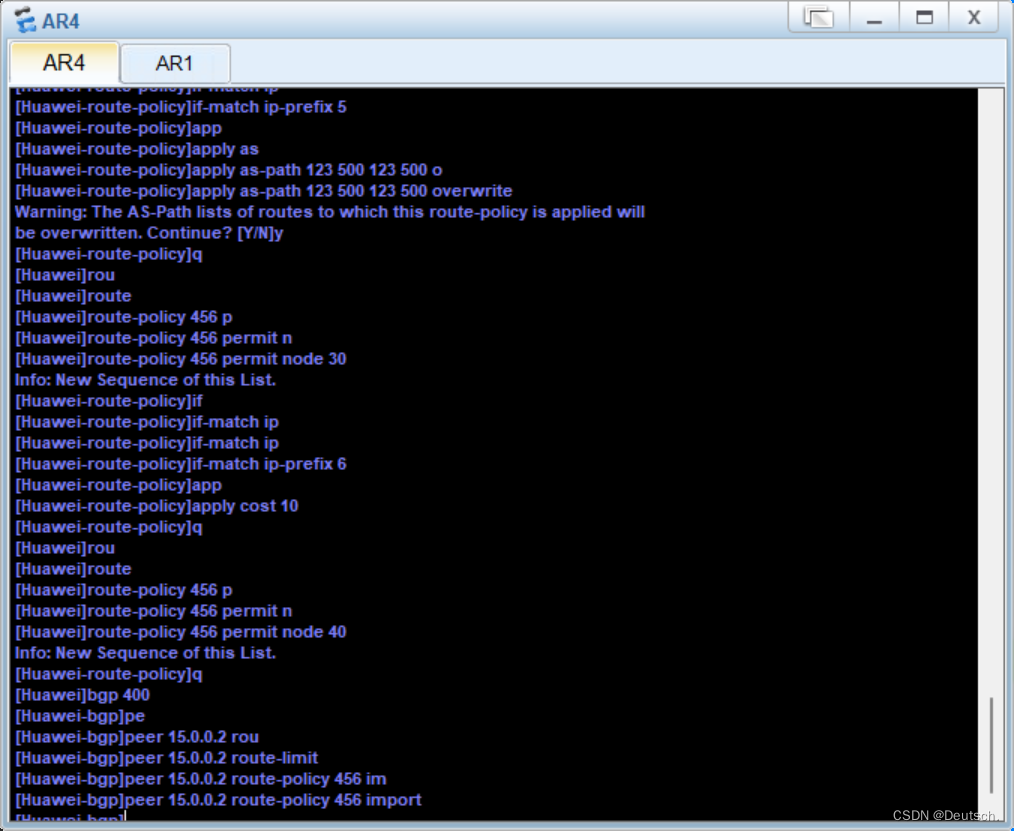

PV PATH MED 策略

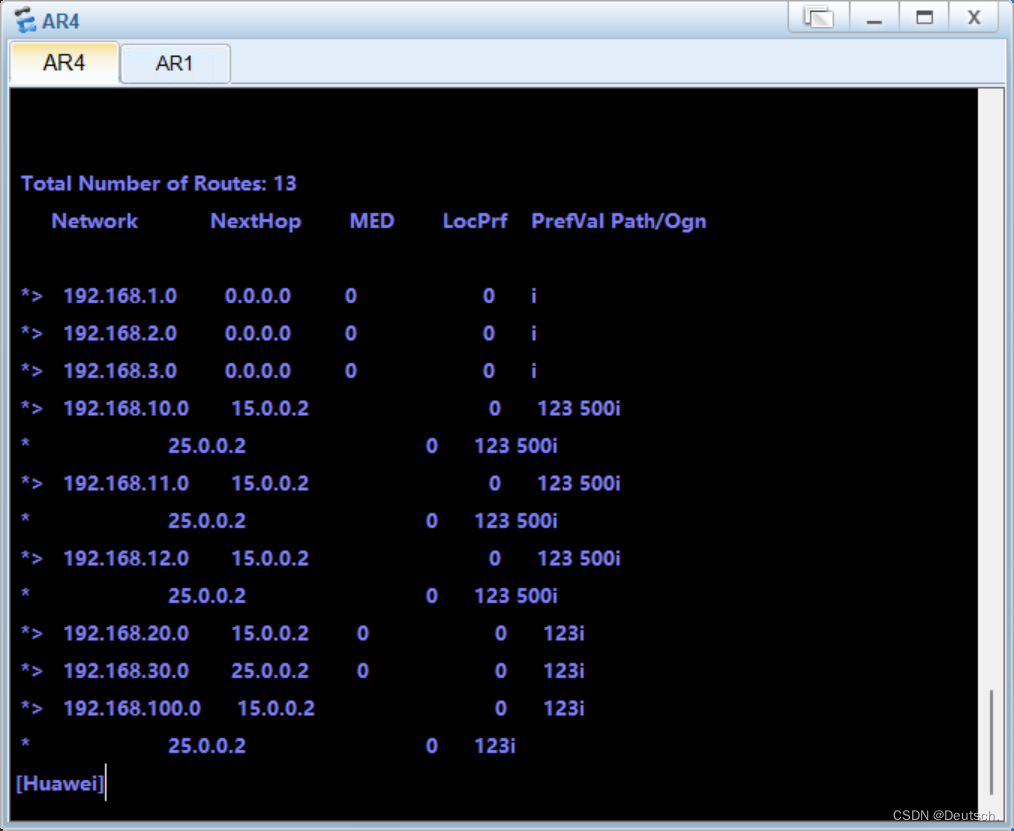

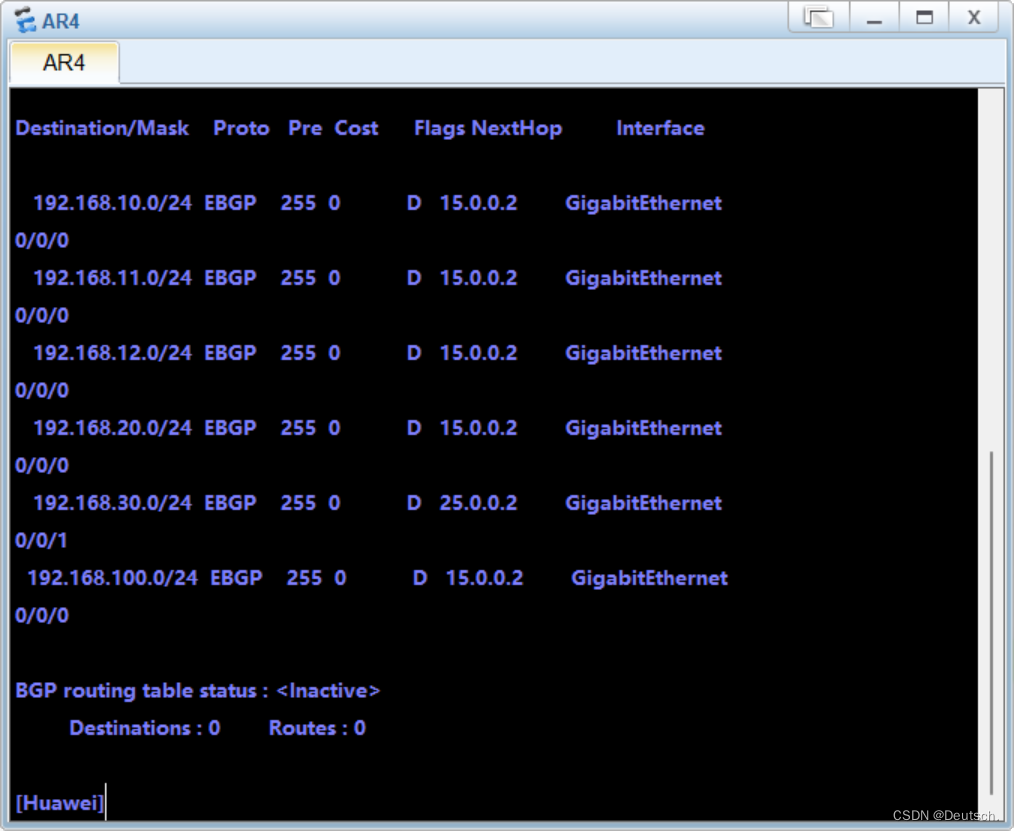

R4原始路由信息

R4做策略后的路由信息
R2 传递的 192.168.10.0 路由信息 PV值为 100
R2 传递的 192.168.11.0 路由信息 PATH值为123 500 123 500
R2 传递的 192.168.12.0 路由信息 MED值为10

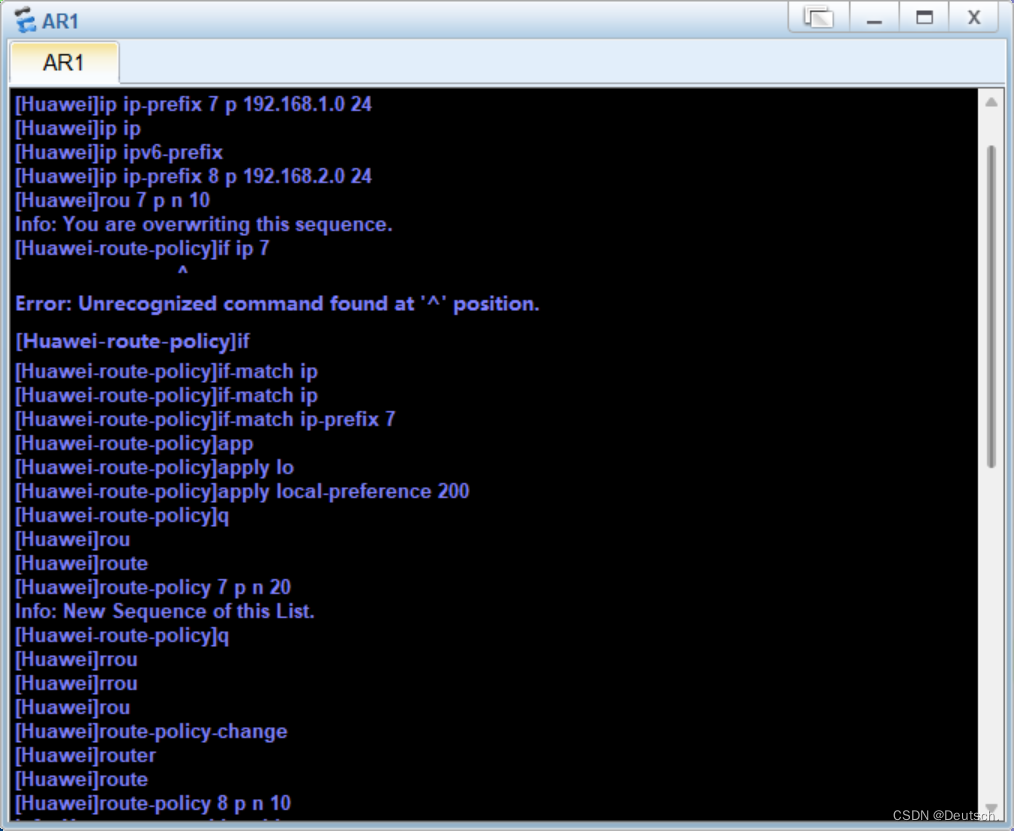

LP 负载均衡 策略

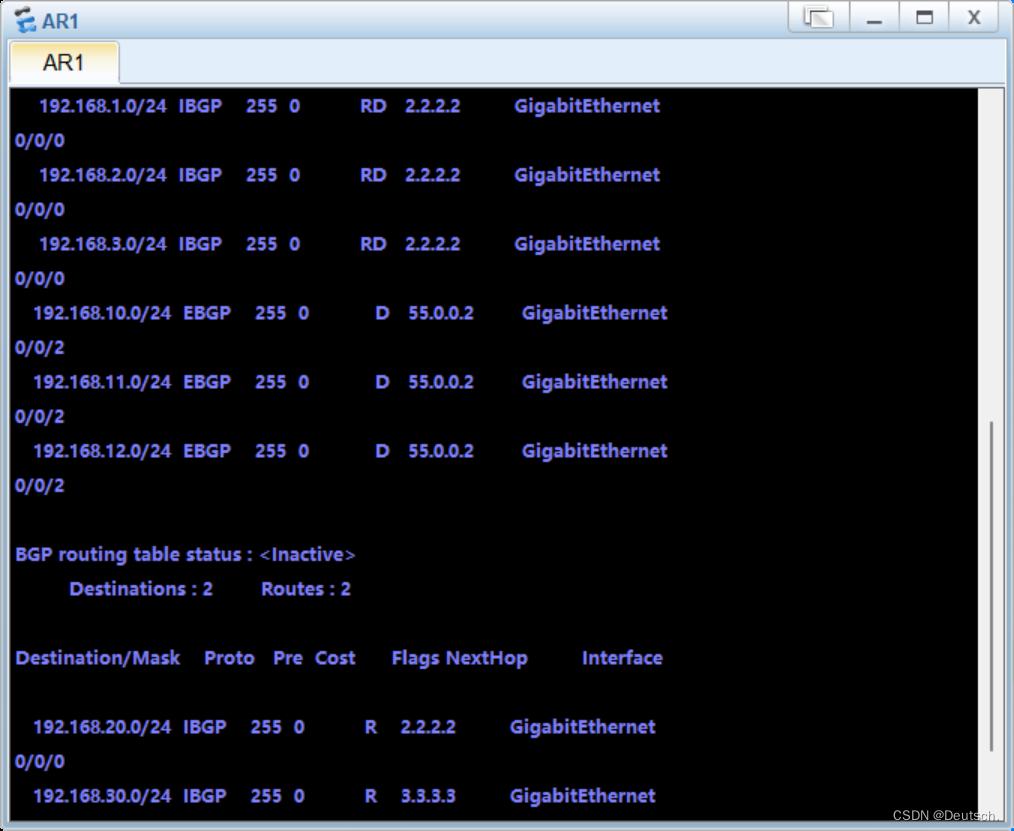

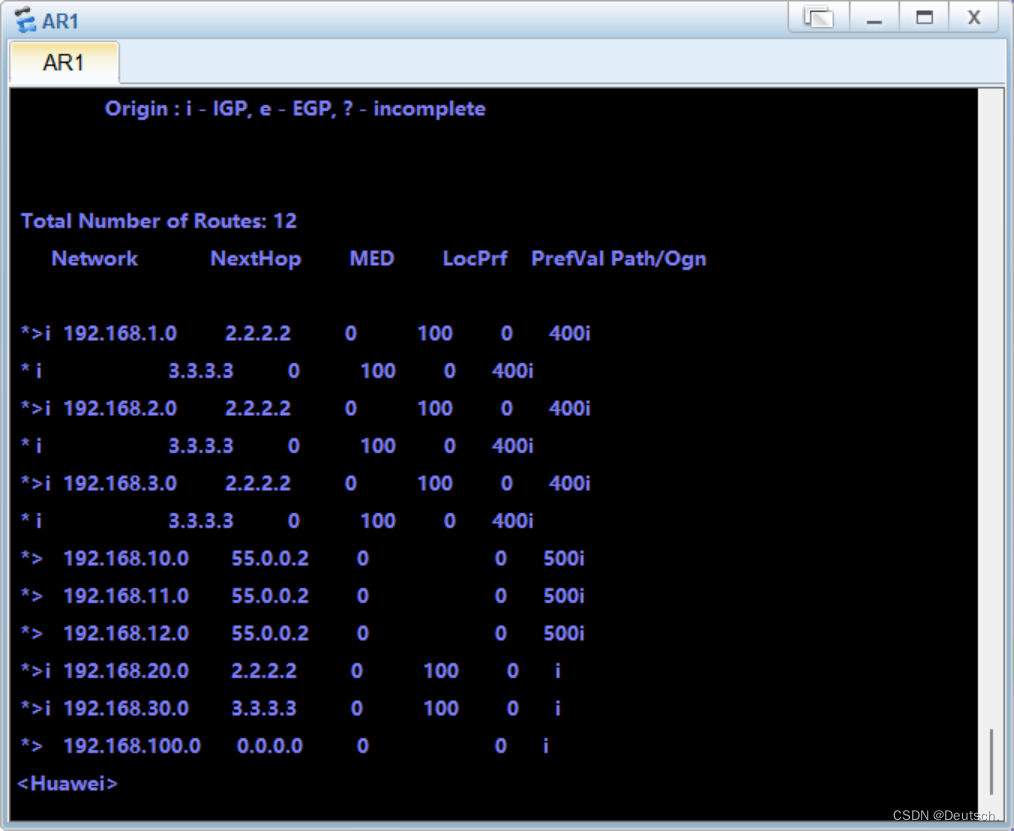

R1的原始路由信息

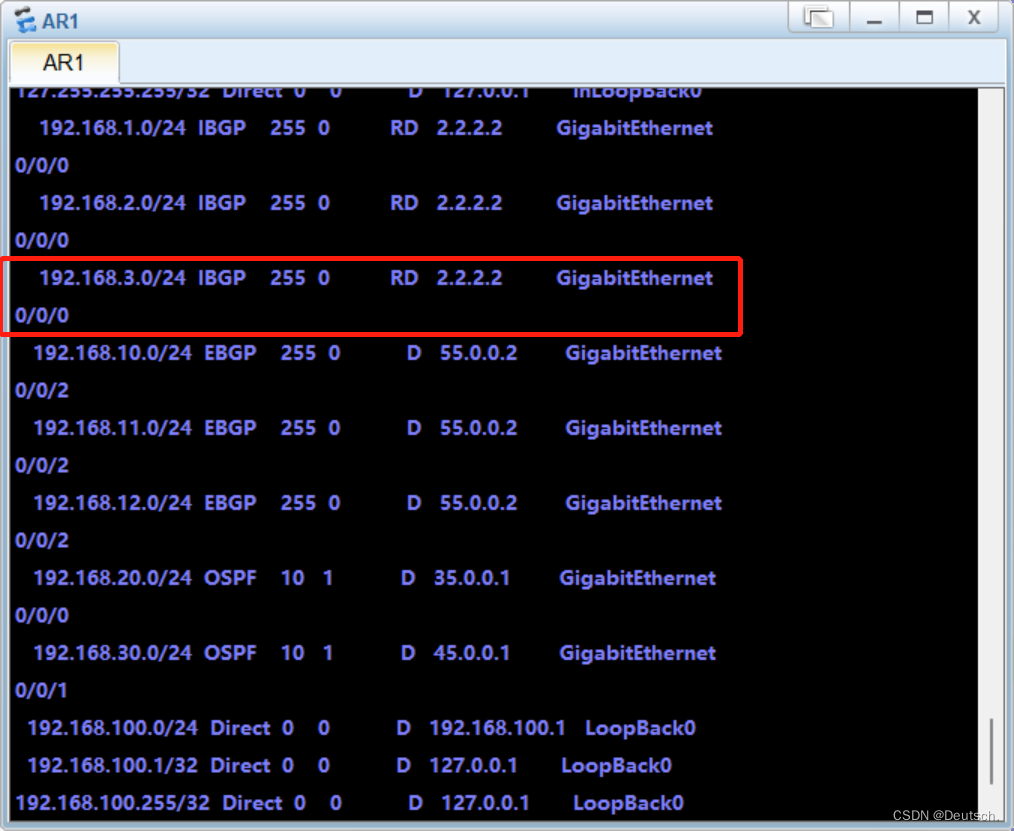

R1去往192.168.3.0/24网段 没有形成负载均衡

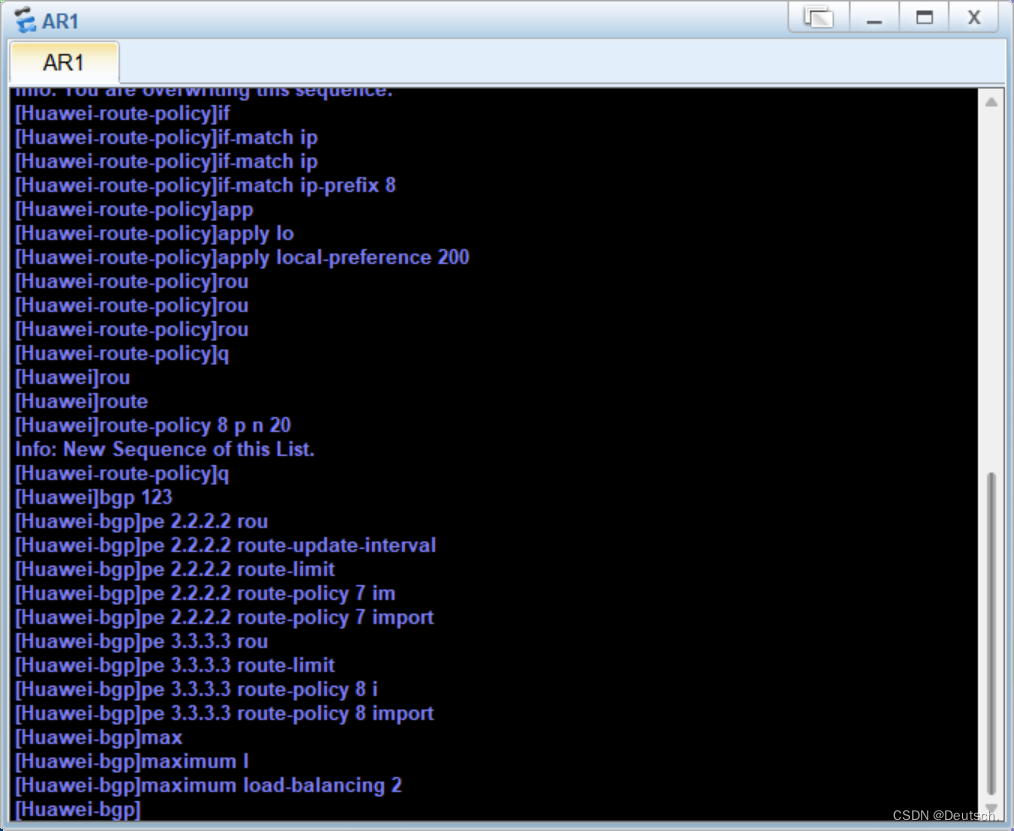

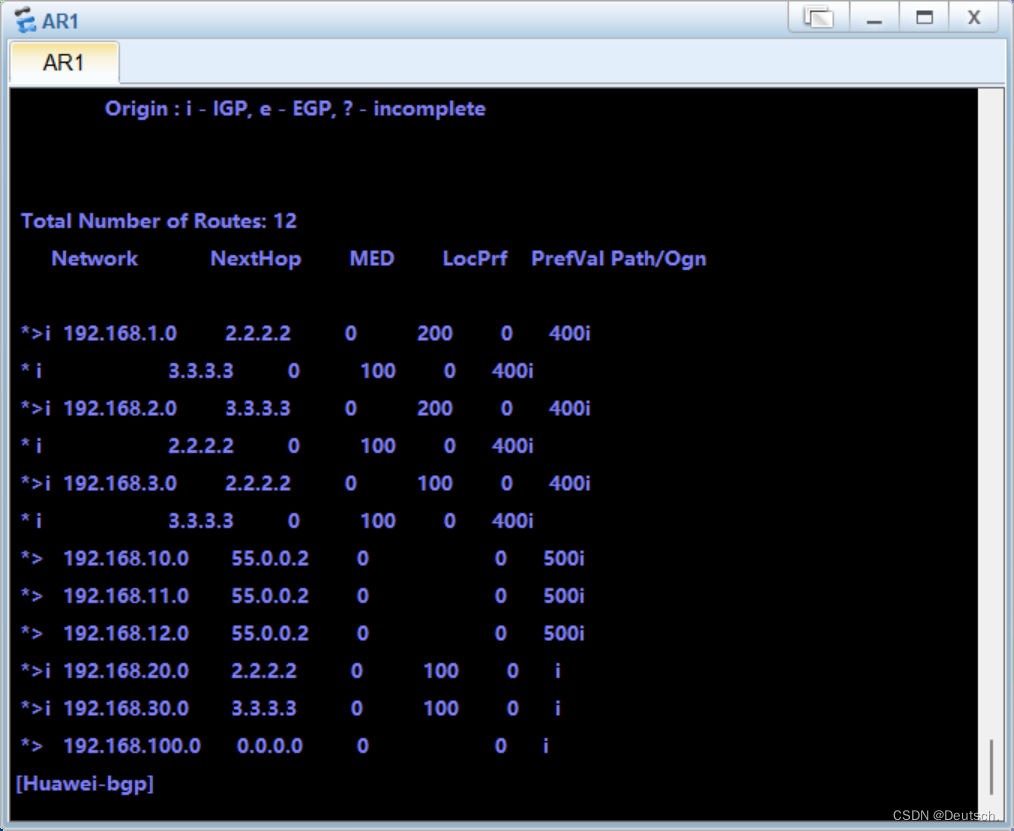

R1做策略后
R2传递的192.168.1.0/24路由信息 LP值为200
R3传递的192.168.2.0/24路由信息 LP值为200

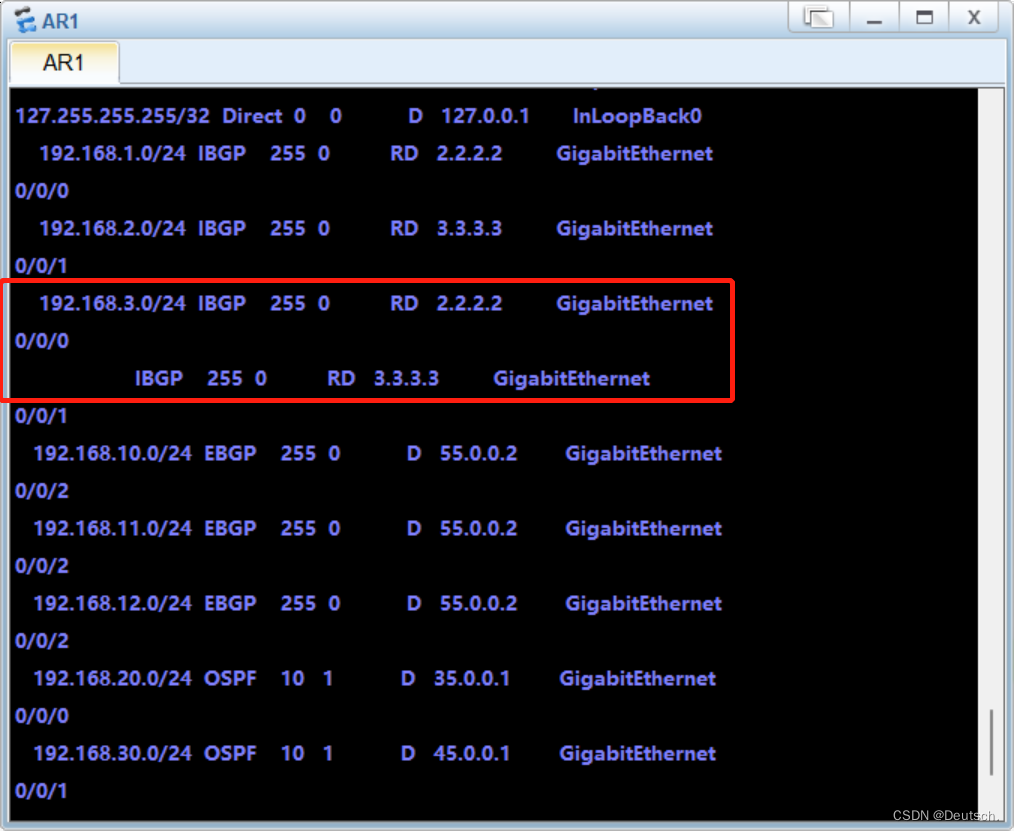

允许有两条路径去往192.168.3.0/24网段

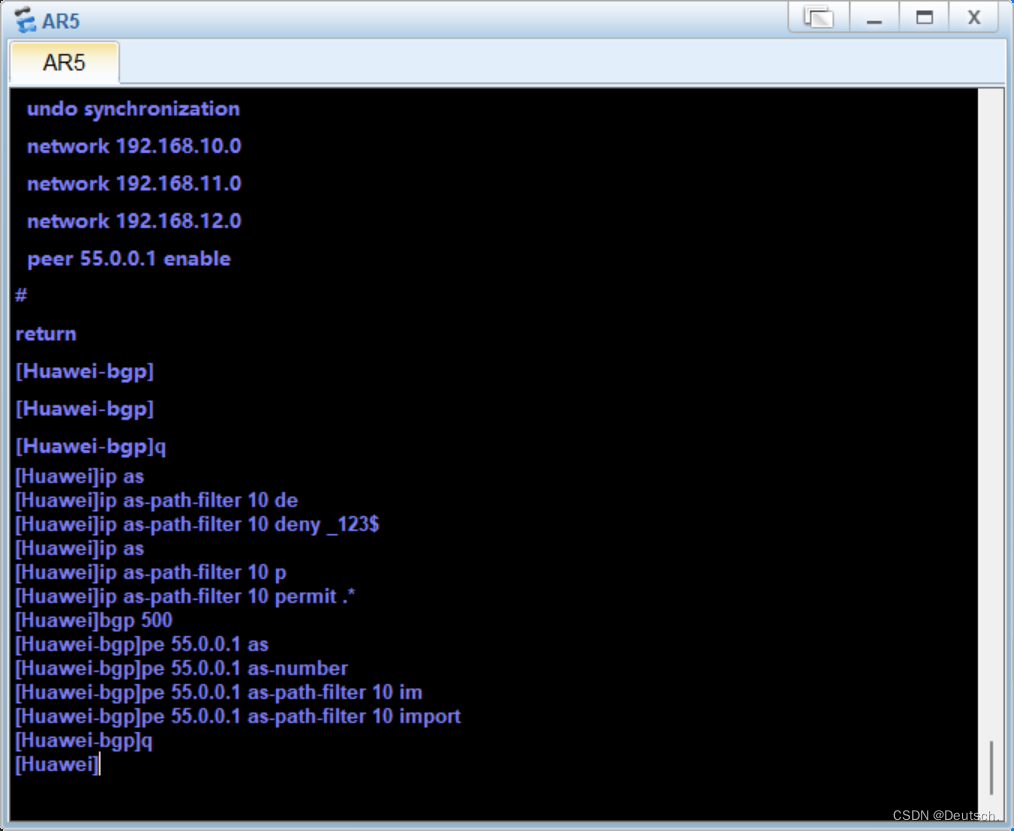

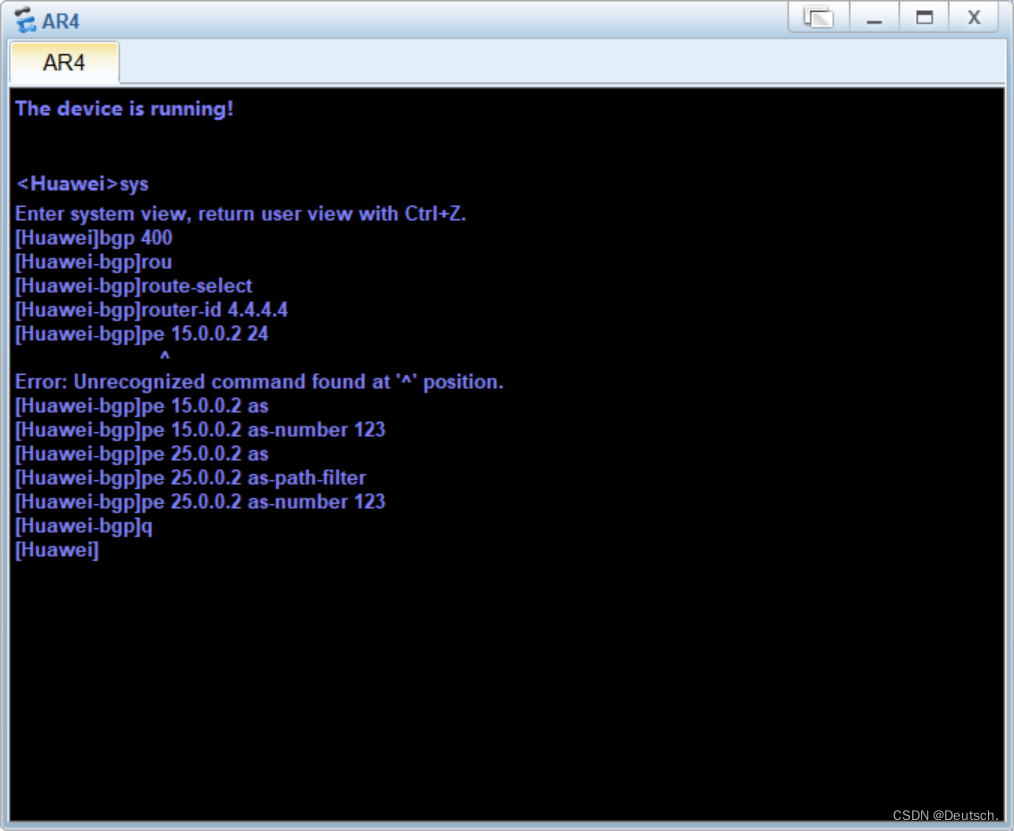

AS 策略

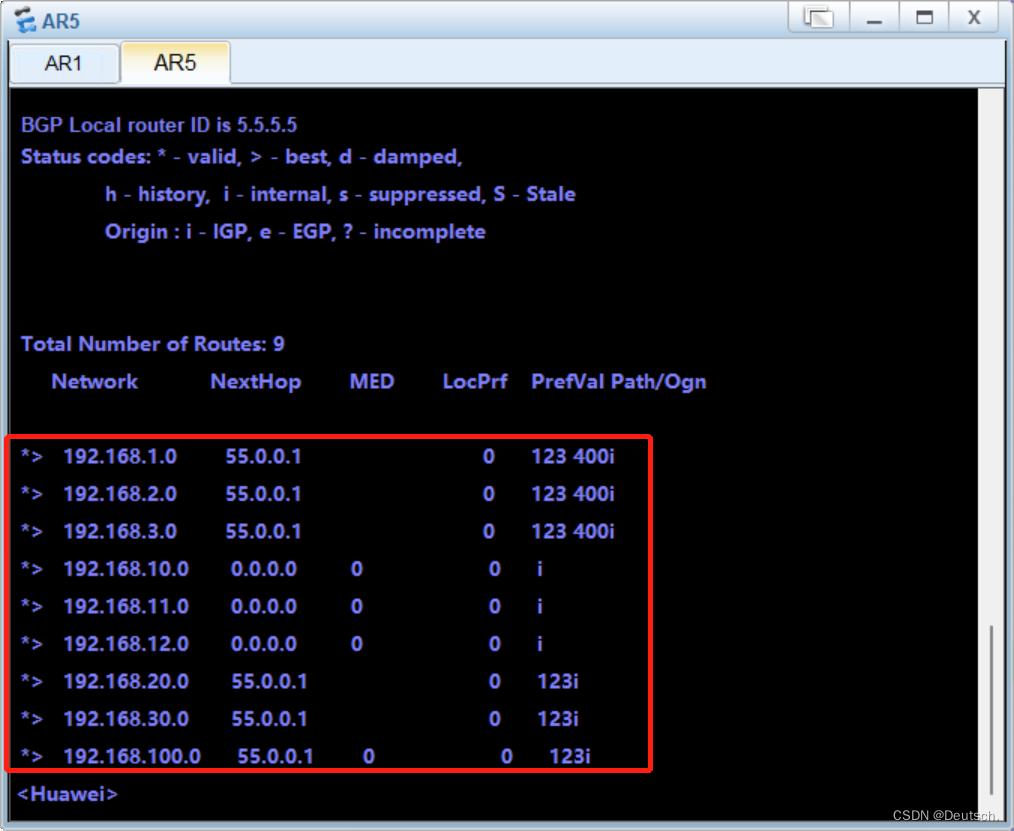

R5的原始路由信息

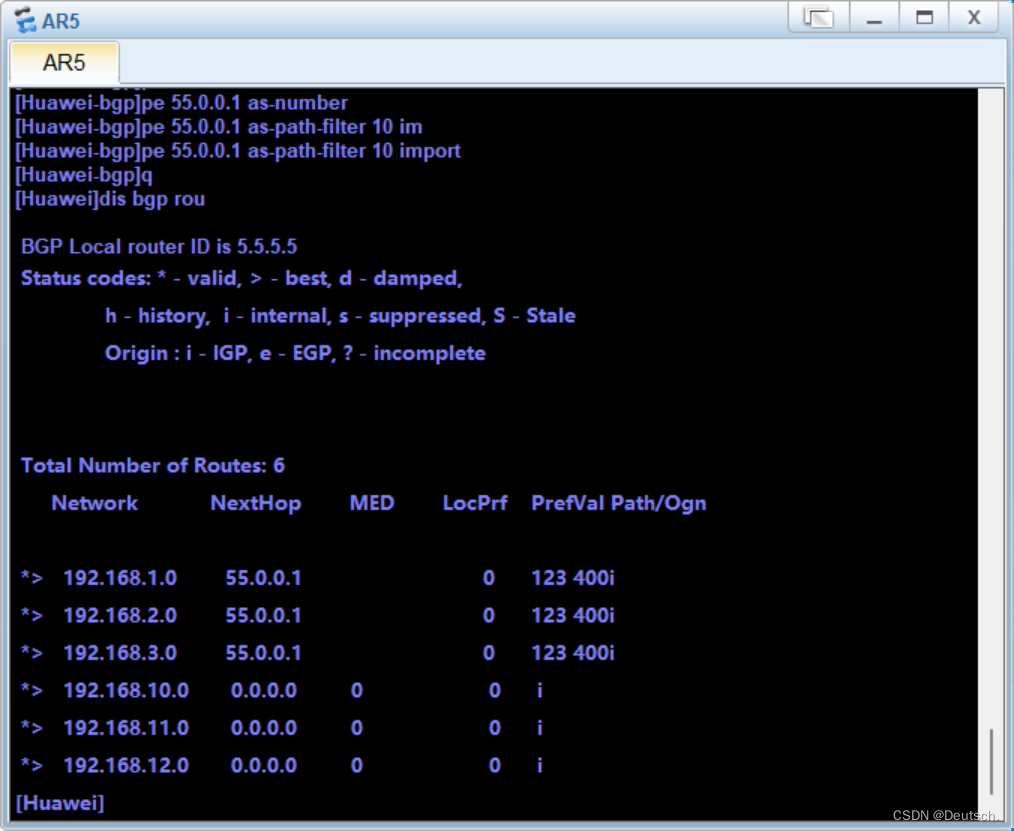

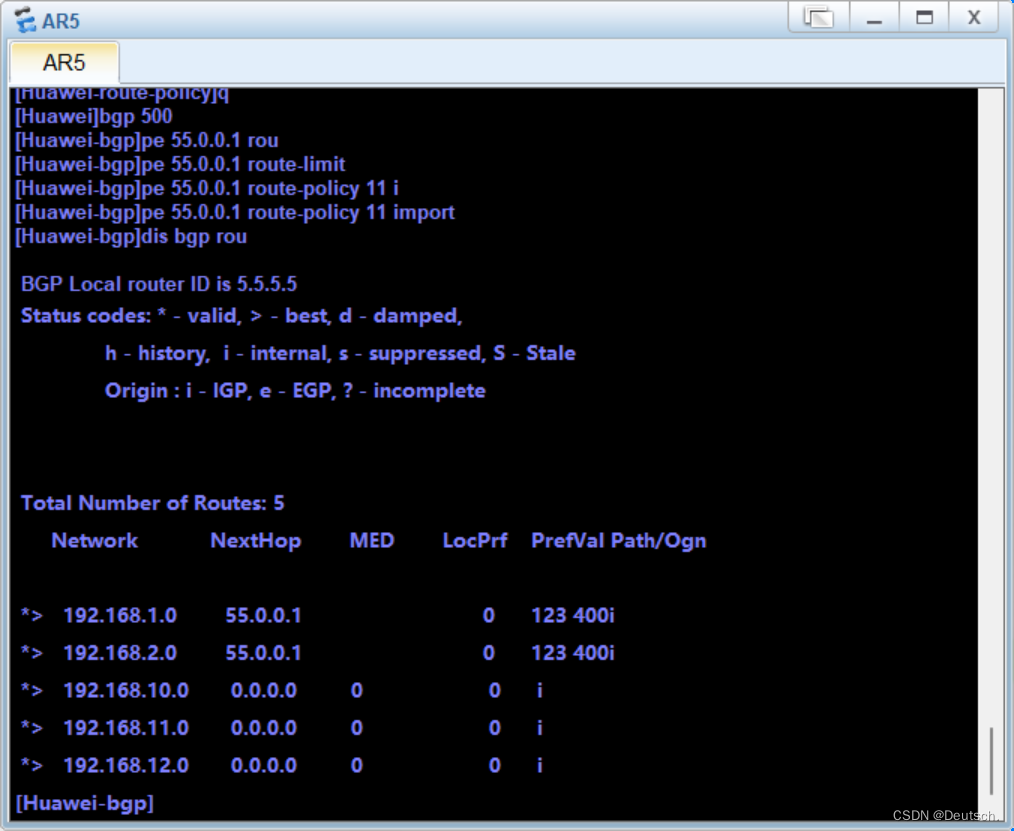

R5不接受任何始发于AS 123的路由信息

自定义Community策略

192.168.3.0/24路由信息被发布进AS 500中

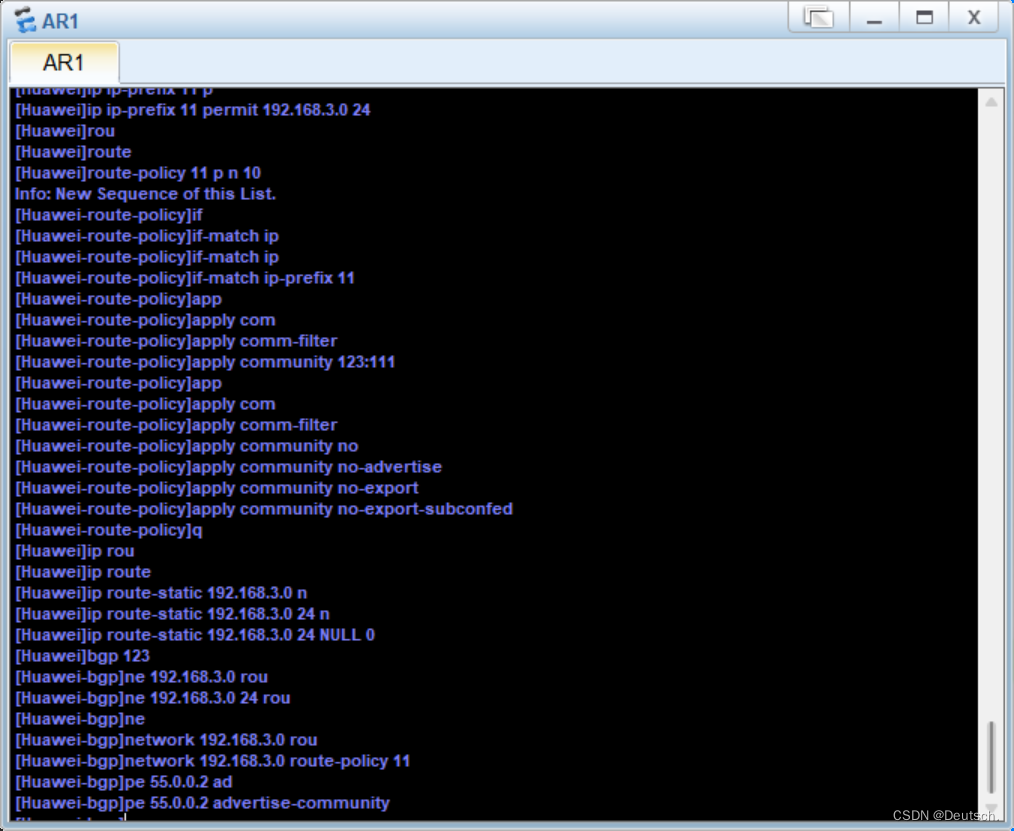

R1
定义路由的社团属性
开启社团属性的传播功能
发布路由时调用

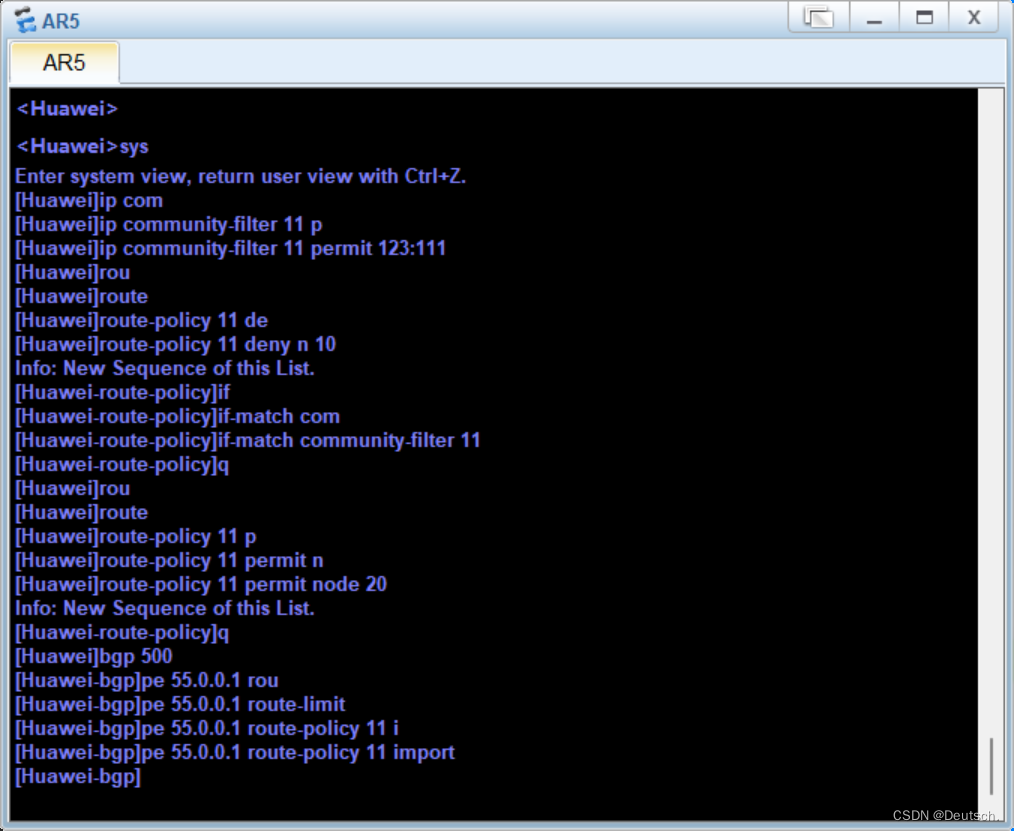

R5
使用社团属性过滤器来抓取携带社团属性的路由信息
对携带社团属性的路由信息做策略

192.168.3.0/24路由信息未被发布进AS 500中
