嵌入式学习笔记（56）LCD的接口技术

12.2.1从电平角度讲本质上都是TTL信号

(1)什么是TTL接口。+5V表示逻辑1，0V表示逻辑0。这种就叫TTL电平，和CMOS电平相对比。

(2)SoC的LCD控制器硬件接口是TTL电平的，LCD这边硬件接口也是TTL电平的。所以他们俩本来是可以直接对接的，手机、平板、开发板都是这样直接对接的（一般用软排线连接）。

(3)TTL电平的缺陷就是不能传递太远，如果LCD屏幕和主机控制器太远（1米甚至更远）就不能直接TTL连接了，要进行转换。转换方式：主机SoC(TTL) ->VGA-> LCD屏幕(TTL)

12.2.2各种接口（TTL、LVDS、EDP、MIPI）在传输速率、距离、适配性方面不同

（参考资料：http://blog.csdn.net/wocao1226/article/details/23870149）

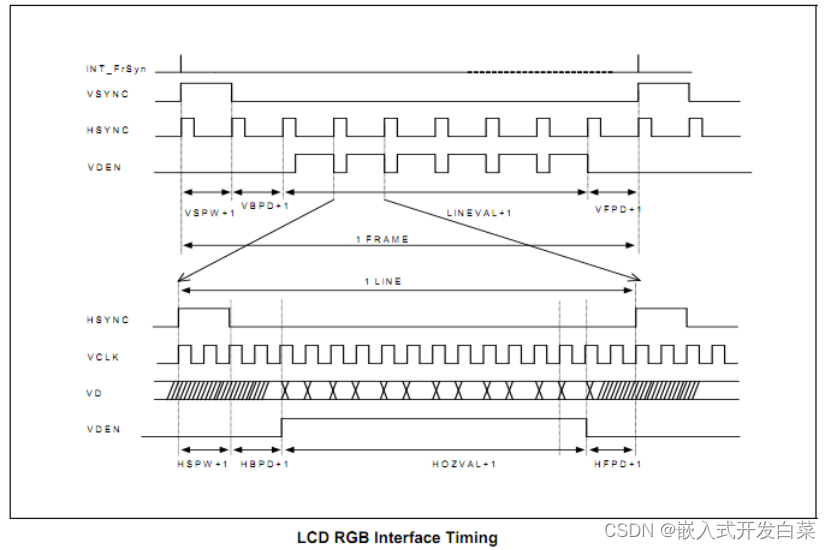

12.2.3 RGB接口详情

(1)VD[23:0]&
