3.4 LDP IGP同步

目录

3.4.1 LDP IGP同步介绍

3.4.2 配置命令

---

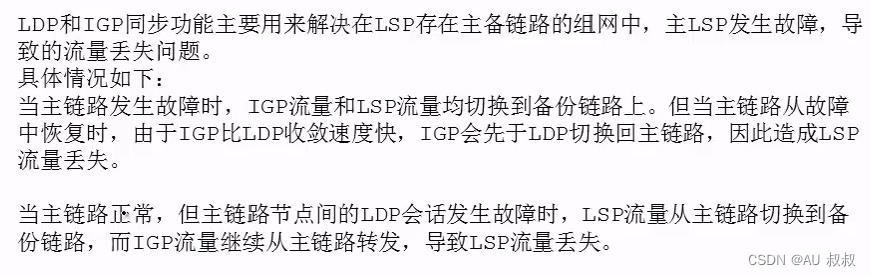

3.4.1 LDP IGP同步介绍

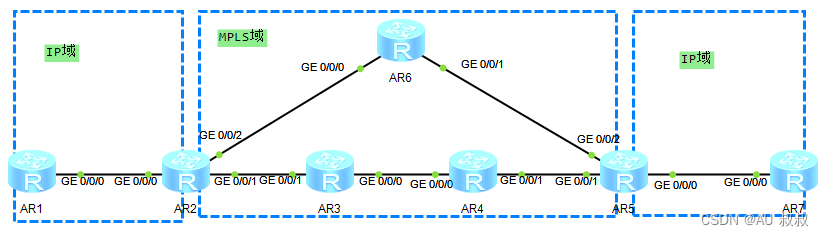

以上面的拓扑图来进行说明。

• R1发送给R5的流量，默认情况直走的就是R2~R6的LSP路径，因为采用的是Liberal的标签保持方式，当R2~R6链路出现问题时，LSP路径可以很快切换到R2~R3上。
• 当R2~R6链路恢复时，会有两种情况：
  • LDP收敛比IGP快
    • 这种情况的话，当IGP收敛完成时，LSP路径也就可以切换了，LSP流量并没有丢失。
  • IGP收敛比LDP快
    • 这种情况下，当IGP收敛完成时，由于上面的路径更优，所以R2就不会使用从R3上得到的标签了，那么这时R1到R5的流量，R2~R6路径走的是IP数据报文，R6~R5走的是MPLS标签报文；
    • 如果有上层应用，比如MPLS VPN，那么这时就会有问题了。
  • 拓扑中的情况
    • 在上面的拓扑中，LDP收敛肯定比IGP快的，当链路恢复时，互相发送LDP Hello Message，当收到时，R6就会向Transport Address发起TCP连接，因为R2-R3-R4-R5的链路是正常的，所以LDP很快就会收敛完成；
    • 如果为了模拟效果，可以在R3上配置ACL，过滤R2与R6建立TCP连接时的流量；
    • 这样之后，当主链路恢复时，会发现刚开始一段时间，R2~R6路径上的数据包为IP数据包，一段时间LDP会话建立后，又恢复为MPLS标签报文，可以查看保存的抓包。

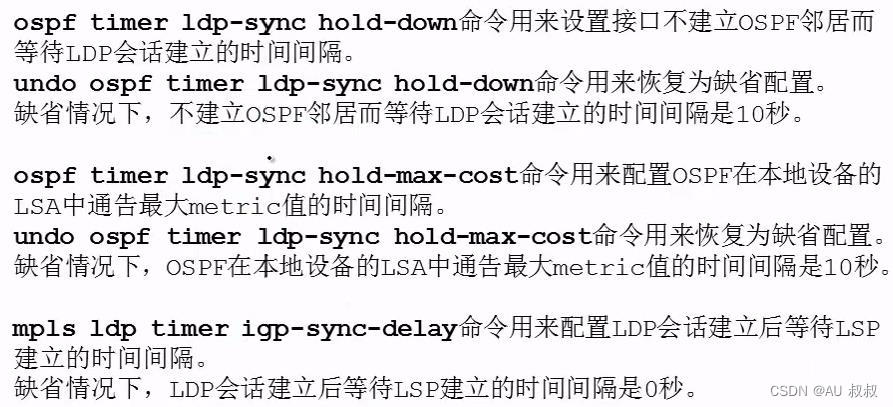

• 为了避免上面出现的情况，就可以使用LDP IGP同步了，主要是有两个时间：

• HoldDown Timer：等待10s后（为了给LDP建立会话一段时间），才开始建立OSPF邻居，10s过后，不管有没有建立 LDP会话，都会开始建立OSPF邻居；
• HoldMaxCost Timer：OSPF邻居建立后，如果LDP会话还没有建立，R6发送给R2关于R5的cost值是最大的，即65535（如果要模拟这个场景，可以把R2的g0/0/1接口关掉），10s后就会恢复为原来的cost值，当然，也可以配置成永远不恢复，也就是，只要LDP会话没有建立，cost值就一直保持为最大。

• 要模拟上面的情况，可以在R2上配置ACL，过滤掉R2与R6建立LDP会话的TCP连接流量。

3.4.2 配置命令

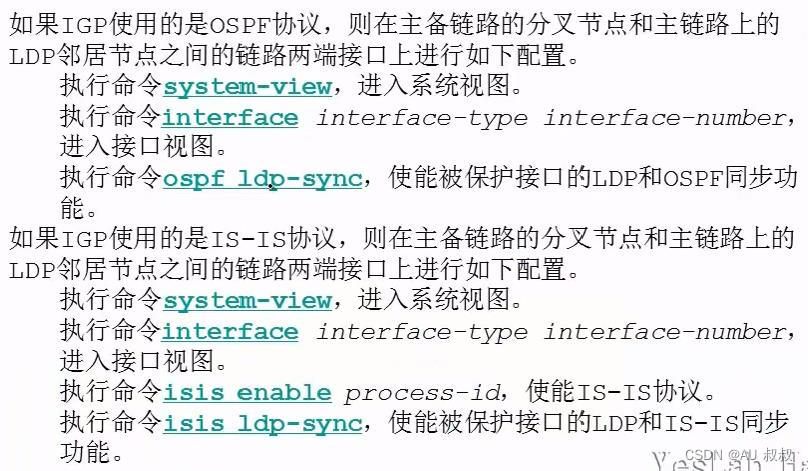

• 配置和介绍其实也可以参考HedEx文档
