2.4 IGMPv2基本原理----查询器选举与成员离开



2.4.4 IGMPv2查询器选举

• 对于一个网段上有多个组播路由器的共享网段，此网段下运行IGMP的路由器都能从主机那里收到成员关系报告消息，但是只需要一个路由器发送成员资格查询消息，所以这就需要一个路由器选举机制来确定一个路由器作为查询器。
• 只有查询器才会发送成员关系查询报文。在IGMPv1版本中，查询器的选择由组播路由协议决定；
• IGMPv2版本对此做了改进，规定同一网段上有多个组播路由器时，具有最小IP地址的组播路由器被选举出来充当查询器。

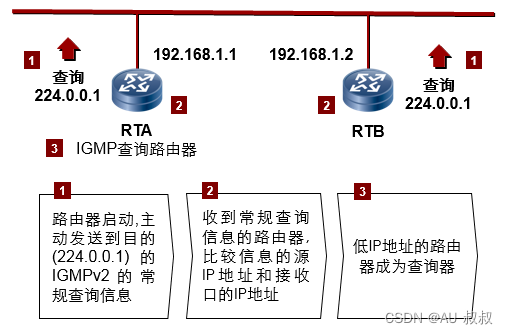

• 路由器启动，主动发出到目的地（224.0.0.1）的IGMPv2常规查询信息。
• 收到常规查询信息的路由器，会把此信息的源IP地址和接收口的IP地址作比较，拥有最低IP地址的路由器被选举为IGMP查询路由器。
• 查询器也会有失效的时候，当查询器失效时，另一路由器成为查询器。所以非查询路由器会启动一个查询计时器，周期检查IGMP查询路由器的状态，缺省情况下120秒（其实就是等两个查询周期）。该值可以通过命令 timer other-querier-present interval 修改。

2.4.5 IGMPv2组成员离开

• 离开报告报文目的地址：加入的组播组地址；

• 在IGMPv1版本中，主机悄然离开组播组，不会向任何组播路由器发出任何通知。造成组播路由器只能依靠响应超时来获知组播成员的离开。
• 而在v2版本中，当一个主机决定离开一个组播组时，它会向网络中所有组播路由器以组播方式（224.0.0.2）发送离开组的消息（目的地址为加入的组播组地址），为了明确该组播组中是否还包含其它成员主机，该组播路由器会向网络中发送特定组查询消息。在查询的最大响应时间内（默认为1秒）没有收到该组的报告，则再次发送特定组查询。2次特定组查询后仍没有收到成员报告，则认为组播成员全部离开。（注意只是该组的组播成员，但网络中可能还有其它的组播组）（发送针对组成员离开的特定组查询，最大响应时间才为1s，其它情况为10s）

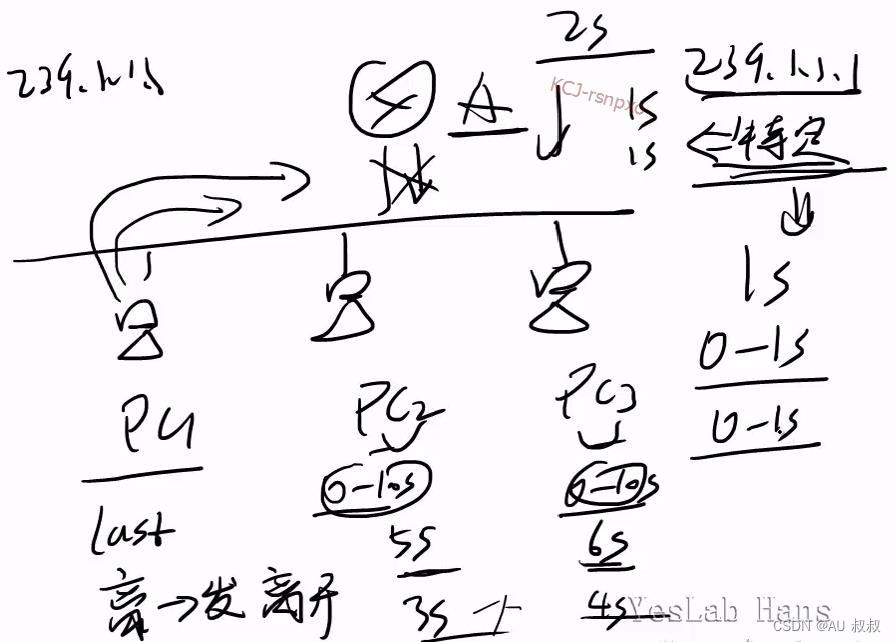

• 问题1：谁是最后一个离开者

路由器上有记录last reporter，同时主机也可以知道自己是否是last reporter（是否有被抑制）。所以当last reporter发送离开组消息时，路由器就会发送特定组查询。

需要注意的是，如果不是last reporter，离开的时候也是跟V1一样，悄悄离开。

当然，V1也有last reporter，只是它仅仅是个显示而已，不具备像V2这样的特性。

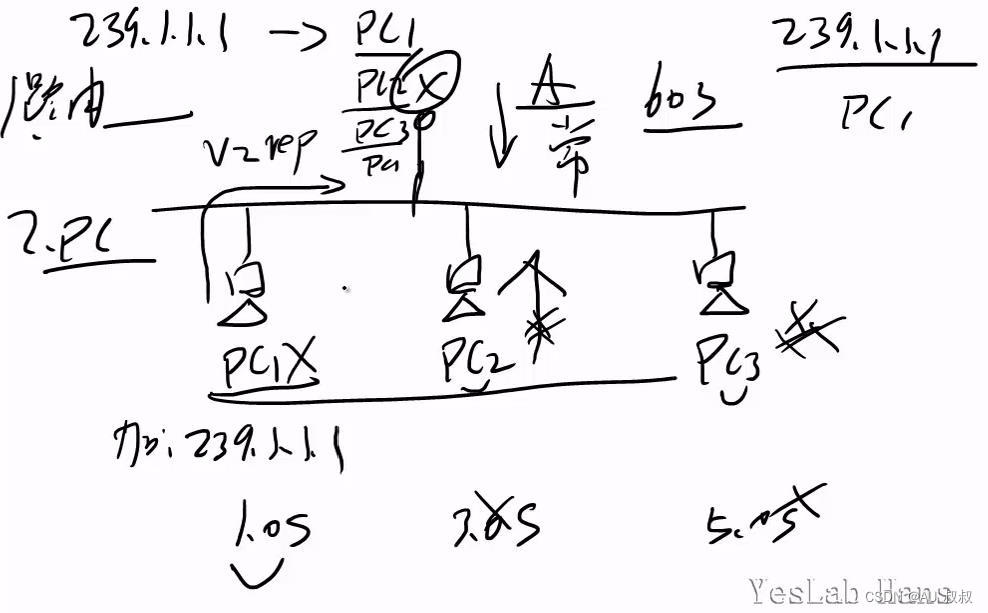

• 问题2：离开组报告也应该是只需要1台主机发送

只是这个时候使用的最大响应时间是特定组查询的最大响应时间1s。

[AR1]dis igmp int g0/0/0 verbose

Interface information of VPN-Instance: public net

 GigabitEthernet0/0/0(192.168.1.254):

   IGMP is enabled

   Current IGMP version is 2

   IGMP state: up

   IGMP group policy: none

   IGMP limit: -

   Value of query interval for IGMP (negotiated): -

   Value of query interval for IGMP (configured): 60 s  //普遍组查询间隔时间

   Value of other querier timeout for IGMP: 0 s

   //当不是查询器的时候才会设定为120s，然后收到查询器的普遍组查询时再刷新该时间

   Value of maximum query response time for IGMP: 10 s  //普遍组查询最大响应时间

   Value of last member query time: 2 s  //特定组查询次数

   Value of last member query interval: 1 s  //特定组查询最大响应时间

   Value of startup query interval: 15 s

   Value of startup query count: 2

   General query timer expiry (hours:minutes:seconds): 00:00:58

   Querier for IGMP: 192.168.1.254 (this router)

   IGMP activity: 0 joins, 0 leaves

   Robustness (negotiated): -

   Robustness (configured): 2

   Require-router-alert: disabled

   Send-router-alert: enabled

   Ip-source-policy: disabled

   Query Ip-source-policy: disabled

   Prompt-leave: disabled

   SSM-Mapping: disabled

   Startup-query-timer-expiry: off

   Other-querier-present-timer-expiry: off

• 补充：IGMPv2快速离开机制
  • 如果路由器上只有一个主机加入了某个主机组，则可以设置快速离开，这样当主机离开该组的时候，路由器就不会发送两次特定组查询了

acl 2000

rule permit source 239.1.1.1 0

int g0/0/0

igmp prompt-leave group-policy 2000
