1.2.1 EVPN的典型组网

1.2.2 EVPN路由

1.2.3 下面对EVPN路由类型进行详细介绍：

以太自动发现路由

MAC/IP地址通告路由（MAC/IP Advertisement Route）

集成多播以太标记路由（Inclusive Multicast Ethernet Tag Route）

1.2.4 EVPN分类

1.2.1 EVPN的典型组网

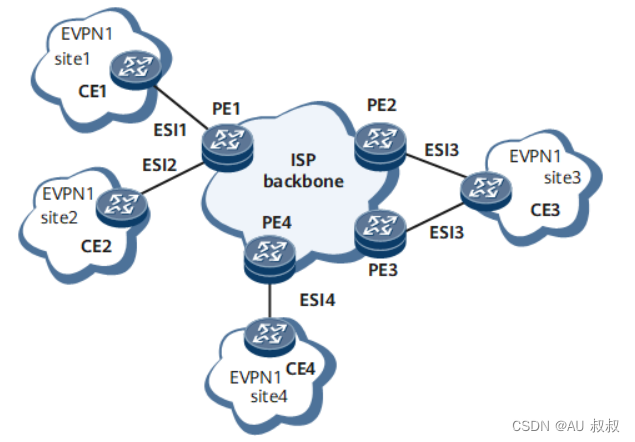

如下图所示，EVPN网络和L3VPN的网络结构相似，为了实现各个站点（Site）之间的互通，运营商骨干网上的PE设备上建立EVPN实例并接入各个站点的CE设备，同时各个PE之间建立的邻居关系以及MPLS/SR隧道。

根据PE与CE间的连接形式，EVPN的组网类型可分为CE多归属和CE单归属两种类型。下图所示，CE1、CE2和CE4与PE的连接形式属于CE单归属组网类型，CE3与PE2、PE3连接的类型属于CE多归属组网类型。CE多归属组网类型可以支持负载分担功能。

EVPN技术为PE与某一CE的连接定义唯一的标识ESI（Ethernet Segment Identifier），连接同一CE的多个PE上的ESI值是相同，连接不同CE的ESI值不同。PE之间进行路由传播时，路由中会携带ESI值使PE间可以感知到连接同一CE的其他PE设备。

1.2.2 EVPN路由

为了不同站点之间可以相互学习对方的MAC信息，因此EVPN在BGP协议的基础上定义了一种新的NLRI（Network Layer Reachability Information，网络层可达信息），被称为EVPN NLRI。

类型	路由名称	主要功能
Type 1	以太自动发现路由（Ethernet Auto-Discovery Route，A-D Route），分为两种子类型： Per ES A-D Route Per EVI（EVPN Instance）A-D Route	水平分割、故障快速收敛、别名、指导二层流量转发（EVPN VPWS）。
Type 2	MAC/IP通告路由（MAC/IP Advertisement Route，MAC/IP Route）	MAC通告、ARP通告、ND（Neighbor Discovery，邻居发现）通告、IRB通告。
Type 3	集成多播以太标记路由（Inclusive Multicast Ethernet Tag Route，IMET Route）	邻居自动发现、指导BUM（Broadcast, Unknown-unicast and Multicast，广播&未知单播&组播）流量转发。
Type 4	以太网段路由（Ethernet Segment Route，ES Route）	ES成员自动发现、DF（Designated Forwarder，指定转发者）选举。
Type 5	IP前缀路由（IP Prefix Route，Prefix Route）	IP主机路由通告、IP网段路由通告。
Type 6	SMET路由（Selective Multicast Ethernet Tag Route，SMET Route）	构建本地的(*, G)或(S, G)表项。
Type 7	组播成员加入同步路由（Multicast Membership Report Synch Route，Join Route）	维护本地的（S，G）表项。
Type 8	组播成员离开同步路由（Multicast Leave Synch Route，Leave Route）	维护本地的（S，G）表项。

1.2.3 下面对EVPN路由类型进行详细介绍：

以太自动发现路由

以太自动发现路由（Ethernet Auto-Discovery Route）：当各个PE之间的BGP邻居关系建立成功后，PE之间会传递以太自动发现路由。以太自动发现路由可以向其他PE通告本端PE对接入站点的MAC地址的可达性，即PE对连接的站点是否可达。以太自动发现路由可以分为Ethernet Auto-Discovery Per ES路由和Ethernet Auto-Discovery Per EVI路由，Ethernet Auto-Discovery Per ES路由主要用于快速收敛、冗余模式和水平分割，Ethernet Auto-Discovery Per EVI（EVPN Instance）路由主要用于别名。

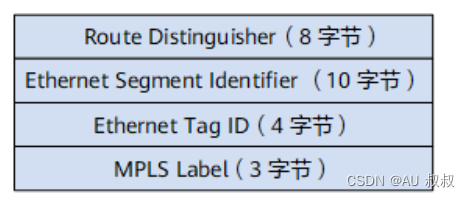

以太自动发现路由的NLRI报文格式

Route Distinguisher：Ethernet Auto-Discovery Per ES路由上该字段是由PE上设置的源IP地址组合而成，例如X.X.X.X:0；Ethernet Auto-Discovery Per EVI路由上该字段为EVPN实例下设置的RD（Route Distinguisher）值。
Ethernet Segment Identifier：PE与某一CE的连接定义的唯一标识。
Ethernet Tag ID：Ethernet Auto-Discovery Per ES路由上该字段为全F；Ethernet Auto-Discovery Per EVI路由上该字段用于标识一个ES下的不同的子广播域，全0标识该EVI只有一个广播域，该字段在EVPN VPWS场景中取值为本端Service ID。
MPLS Label：Ethernet Auto-Discovery Per ES路由上该字段为全0；Ethernet Auto-Discovery Per EVI路由上该字段为EVPN单播流量负载分担转发时使用的MPLS标签。

MAC/IP地址通告路由（MAC/IP Advertisement Route）

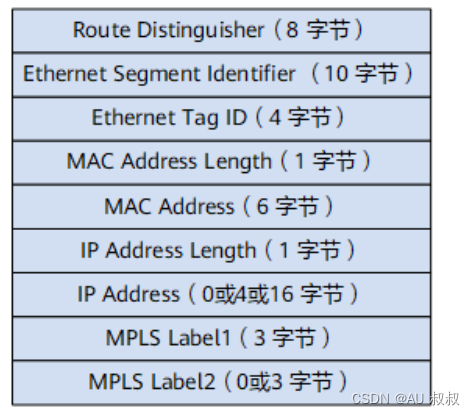

MAC/IP地址通告路由（MAC/IP Advertisement Route）：MAC/IP地址通告路由可以携带本端PE上EVPN实例的RD值、ESI值以及EVPN实例对应的私网标签，MAC/IP地址通告路由的NLRI报文格式如下图所示。除了NLRI，MAC/IP地址通告路由还包含了EVPN实例的RT值、路由下一跳等信息。该类型路由可以用于从本端PE向其它PE发布单播MAC/IP地址的可达信息。

Route Distinguisher：该字段为EVPN实例下设置的RD值。
Ethernet Segment Identifier：PE与某一CE的连接定义的唯一标识。
Ethernet Tag ID：该字段在VLAN-Aware接入BD EVPN场景中取值为PE上实际配置的VLAN ID，其他场景中为全0。
MAC Address Length：被该类型路由通告的MAC地址长度。
MAC Address：被该类型路由通告的MAC地址。
IP Address Length：被该类型路由通告的主机IP地址掩码长度。
IP Address ：被该类型路由通告的主机IP地址。
MPLS Label1：二层业务流量转发使用的标签。
MPLS Label2：三层业务流量转发使用的标签。

该类型路由在控制平面中的作用包括：

主机MAC地址通告
主机ARP通告
主机IP路由通告
主机ND信息通告
主机IPv6路由通告

集成多播以太标记路由（Inclusive Multicast Ethernet Tag Route）

集成多播以太标记路由（Inclusive Multicast Ethernet Tag Route）：当PE之间的BGP邻居关系建立成功后，PE之间会传递集成多播路由，集成多播以太标记路由可以携带本端PE上EVPN实例的RD和RT（Route Target）值，以及Source IP（一般为本端PE的Loopback地址）和PMSI（Provider Multicast Service Interface）信息，其中PMSI用于携带多播报文传输所使用的隧道类型（Ingress Replication或者MLDP）和隧道标签信息。
