学习目标：了解VPLS，能利用工作过程解释清楚EVPN的三张表及四种路由。

一.前言

VPLS称为虚拟专用局域网业务(Virtual Private LAN Service)，是公用网络中提供的一种点到多点的L2VPN业务。
VPLS存在无法实现负载分担、网络部署困难等缺点，无法满足L2VPN灵活部署和CE多归属场景下提升链路利用率等需求，EVPN(Ethernet Virtual Private Network，以太网虚拟私有网络)解决了以上问题。
EVPN在RFC7432中被定义，它引入控制平面用于控制MAc地址的学习。随着EVPN的不断扩展，EVPN不仅支持L2VPN，同时支持L3VPN。

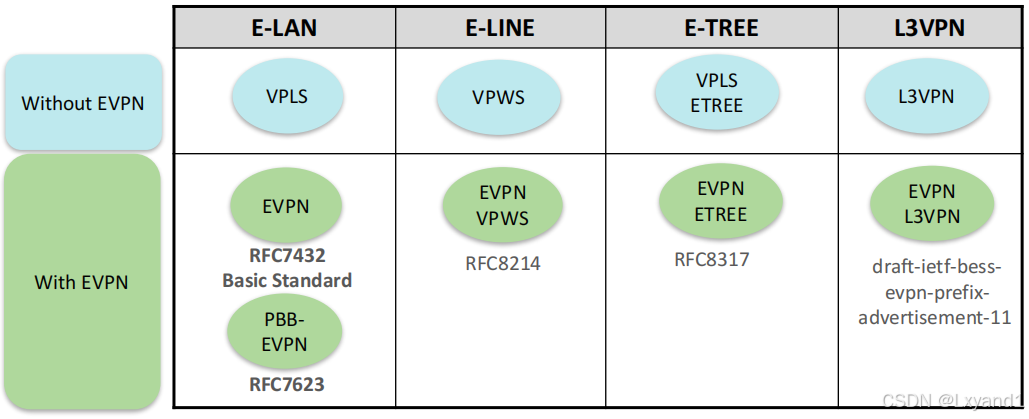

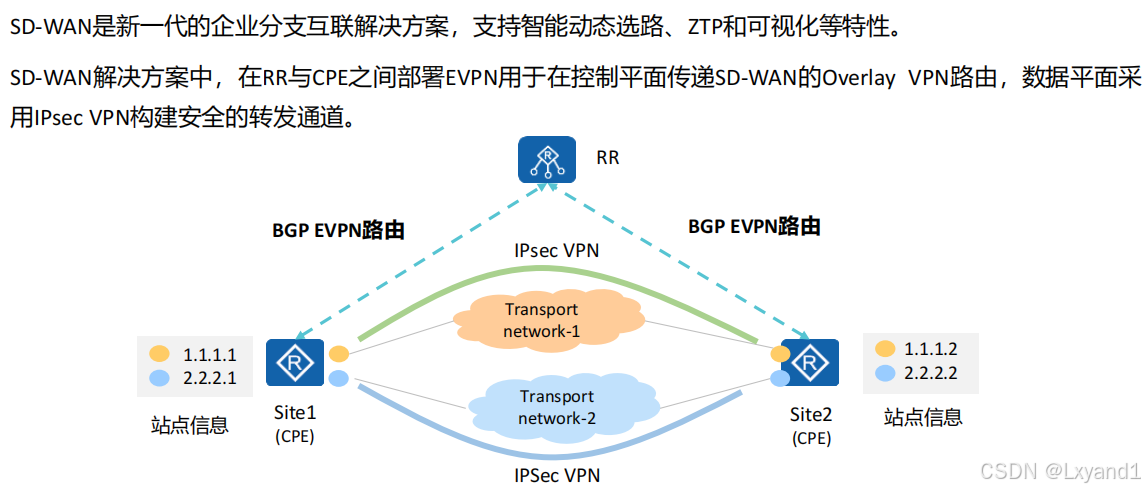

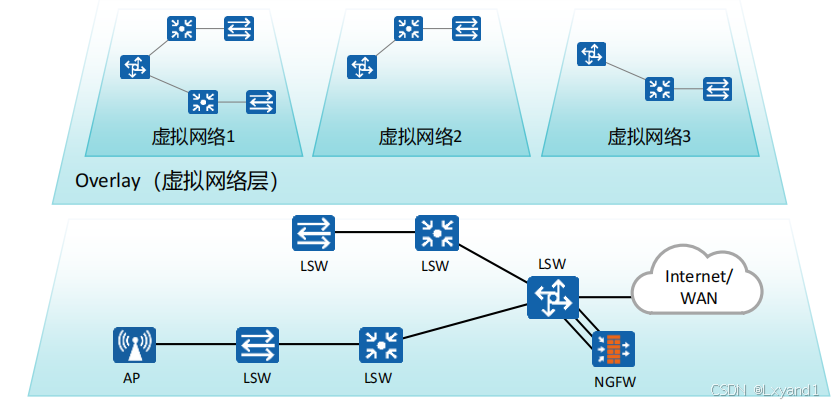

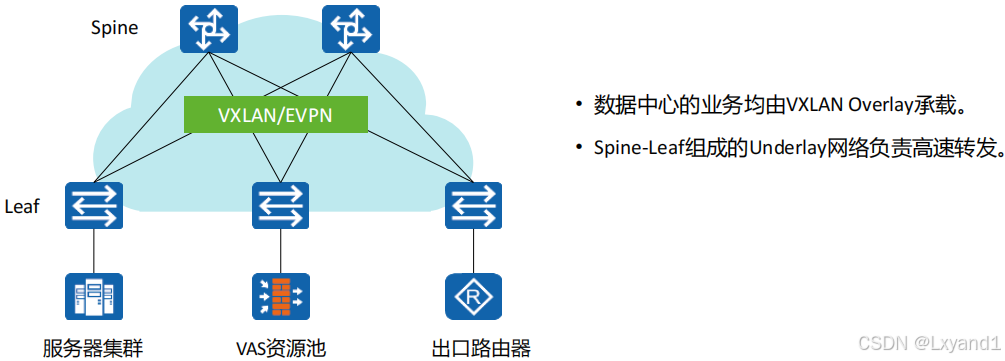

EVPN被广泛用于不同的场景，如广域网、数据中心和园区网。

二.EVPN背景与基本术语

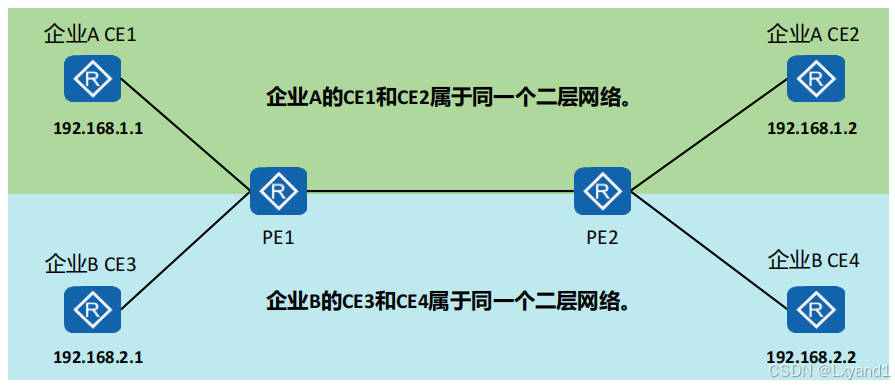

1.VPLS简介

VPLS是一种基于以太网的二层VPN技术，它在MPLS网络上提供了类似LAN的业务，允许用户可以从多个地理位置接入网络、相互访问。
实现VPLS，需要以下三个步骤:创建隧道和PW、创建VS1、绑定PW和AC到VS1。

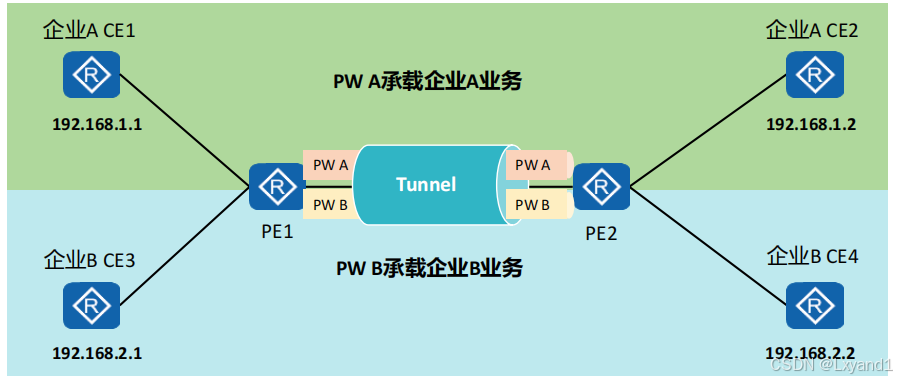

2.VPLS基本工作原理：创建隧道和PW

完整的实现VPLS，首先在PE1和PE2之间建立一个承载隧道，然后创建PW(Pseudo-Wire，伪线)，用于承载不同企业客户的业务。

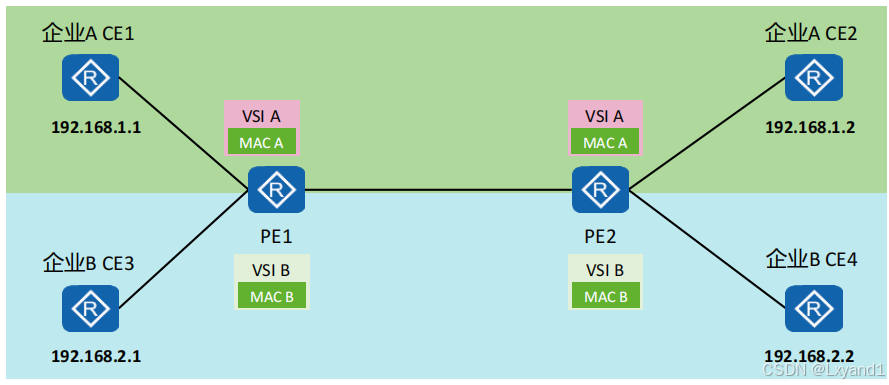

3.VPLS基本工作原理：创建VSI

VSl(Virtual switch Instance，虚拟机交换实例)是为每一个VPLS单独划分的一个虚拟交换处理单元。VSI用于存放独立的MAC地址表和执行转发，并负责终结PW。

4.VPLS基本工作原理：绑定PW和AC到VSI

AC(Attachment circuit，接入电路)指CE与PE之间的链路。绑定PW和AC到VSI后，VSI就像一个交换机一样工AC作，记录不同接口学习的MAC地址，并生成MAC地址表项:

VPLS三种常见的创建PW的方式:
- 静态手工配置，配置量大。
- 通过LDP信令创建(Martini)。
- 通过BGP信令创建(Kompella)。

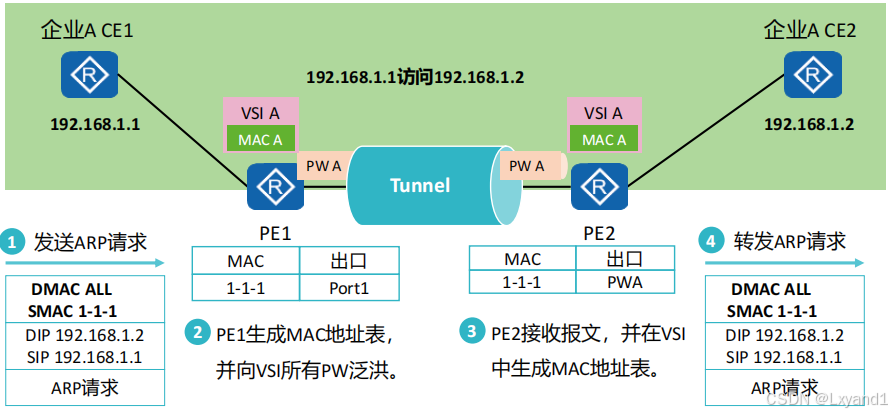

5.VPLS的报文转发过程

VPLS模拟交换机，MAC地址学习依靠数据平面泛洪，没有控制平面参与。
转发行为由查询MAC地址表决定，如果MAC地址表有记录则查表转发，没有记录则泛洪转发。

6.VPLS的问题

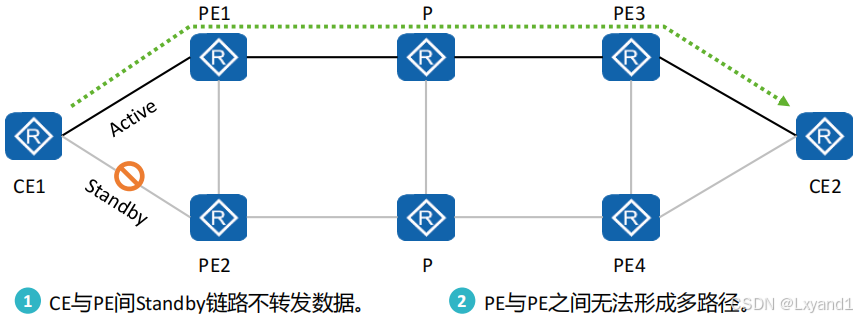

（1）单活接入导致流量分担不均

VPLS在CE双归接入PE存在环形拓扑的时候，同交换机的破环技术(STP)思路一样，采用阻塞一个端口方式形成无环的转发路径。因此VPLS接入形成了一种主备的模式。
由于CE和PE之间只有一条链路转发数据，且PE与PE之间的链路无法形成多路径，可能造成部分链路拥塞。

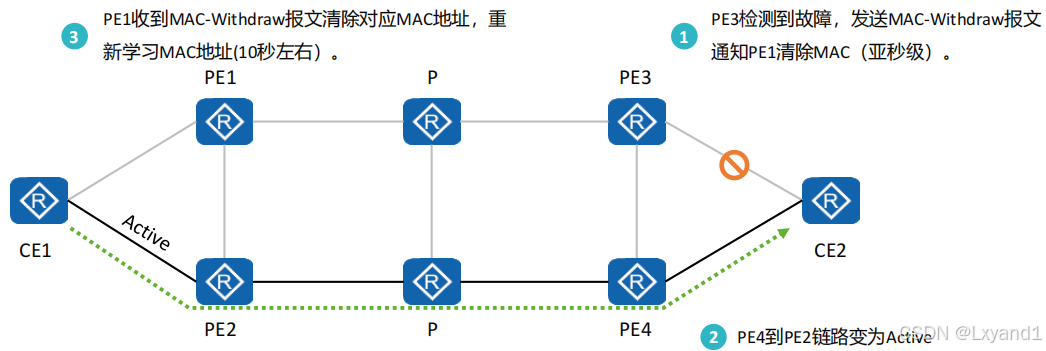

（2）故障收敛速度慢

PE3在感知到链路故障后会向对端PE发送MAC-Withdraw报文，通知删除PE3相关MAC地址。同时PE4将备份链路升级为Active。对端PE1接收到撤销报文后将清除MAC地址，重新学习MAC地址。故障收敛时间与MAC地址数量强相关。

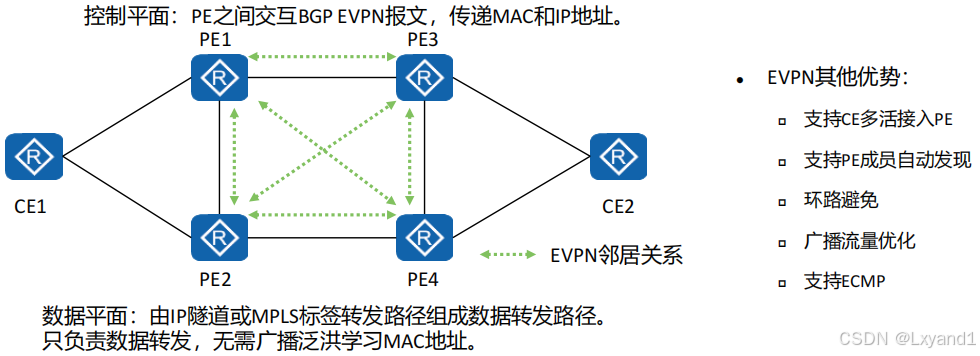

7.EVPN简介

EVPN颠覆了传统L2VPN数据面学习MAC地址的方式，引入控制面学习MAC和IP指导数据转发，实现了转控分离。
EVPN解决传统L2VPN的典型问题，实现双活、快速收敛、简化运维等价值。
EVPN的控制平面采用MP-BGP，数据平面支持多种类型的隧道，例如MPLS、GRE隧道、SRv6。本文以MPLS作为外层隧道转发技术进行讲解。

8.EVPN基本术语

ES(Ethernet Segment)代表用户站点(设备或网络)连接到PE的一组以太链路，使用ESI(Ethernet Segment dentifier)来表示。
EVI(EVPN instance)代表一个EVPN实例，用于标识一个EVPN客户。
MAC-VRF是PE上属于EVI的MAC地址表。
RD(Route Distinguisher)是EVPN的唯一标识，用于区分EVI。
RT(Route Target)用于控制EVPN路由的引入。
DF(Designated Forwarder)用于在CE多归属场景下只转发一份BUM流量至CE.
ESI Label是EVPN Type 1路由所携带的扩展团体属性。在多归场景下，用于实现快速收敛和水平分割。
BUM(Broadcast、Unknown unicast、Multicast)Label是由Type 3路由携带，用于转发BUM流量.
单播Label由Type 2路由携带，用于转发单播流量。

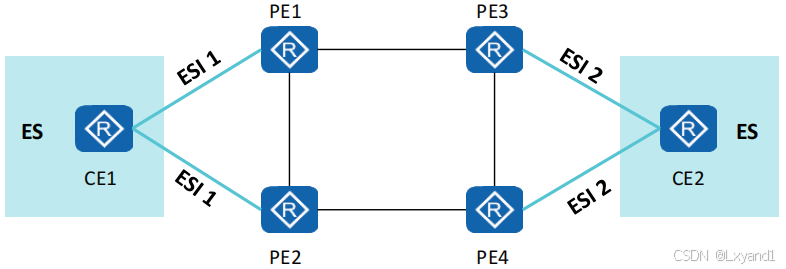

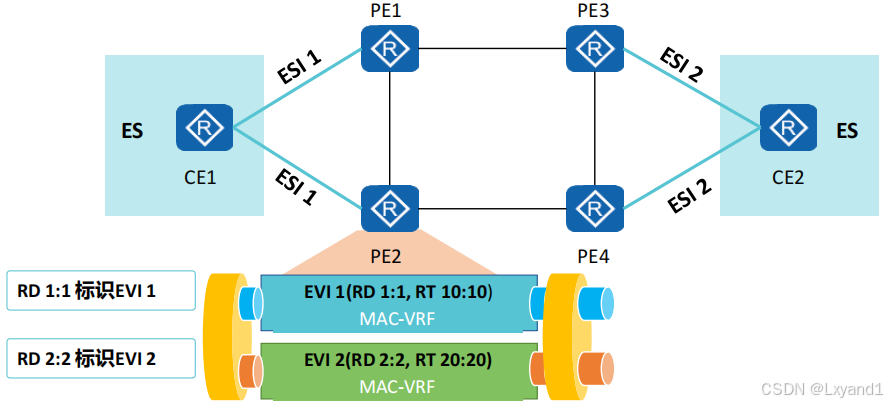

（1）ES和ESI

ES代表用户站点(设备或网络)连接到PE的一组以太链路，使用ESI来表示。
ESI总长度为10个字节，且在全网范围内唯一。
同一ES双归的两个PE配置的ESI必须相同。例如PE1和PE2上配置相同的ESI为1(此处数值仅为方便理解）。

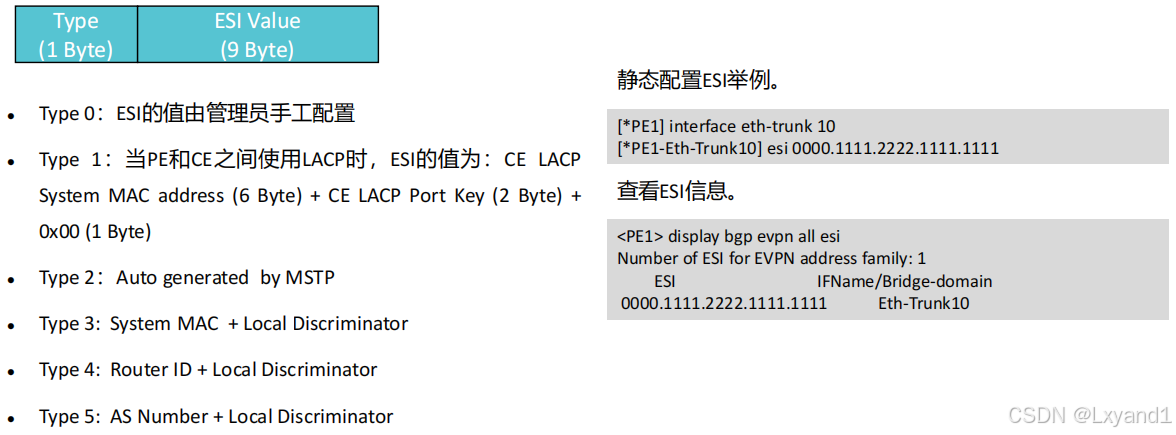

（2）ESI的格式

（3）EVI和MAC-VRF

EVI代表一个EVPN实例，用于标识一个EVPN客户。
MAC-VRF是PE上属于EVI的MAC地址表。

（4）RD和RT

RD是EVPN实例的唯一标识，用于区分EVI。
RT作用是给路由打标签，用于控制EVPN路由的引入。

三.EVPN工作原理

1.EVPN路由简介与交互流程

（1）EVPN路由

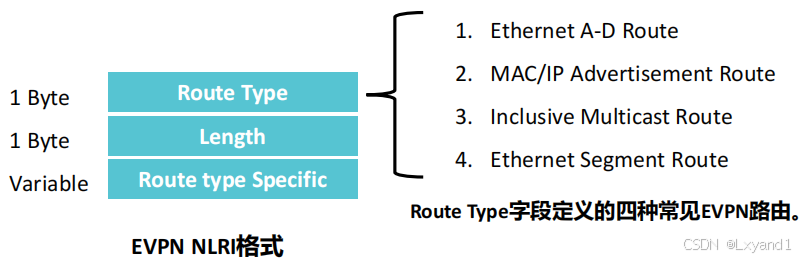

EVPN定义了一种新的BGP NLRl(Network Laver Reachable Information)来承载所有的EVPN路由，被称为EVPN NLRI。
EVPN NLRI被MP-BGP携带。MP-BGP支持多协议扩展，定义EVPN的AFl(Address Family ldentifier)是25，SAFISubsequent Address Familyldentifier)是70.

关于MP-BGP的相关知识可以点击博主写的《BGP 全网最详解》的MP-BGP章节进行详细了解。

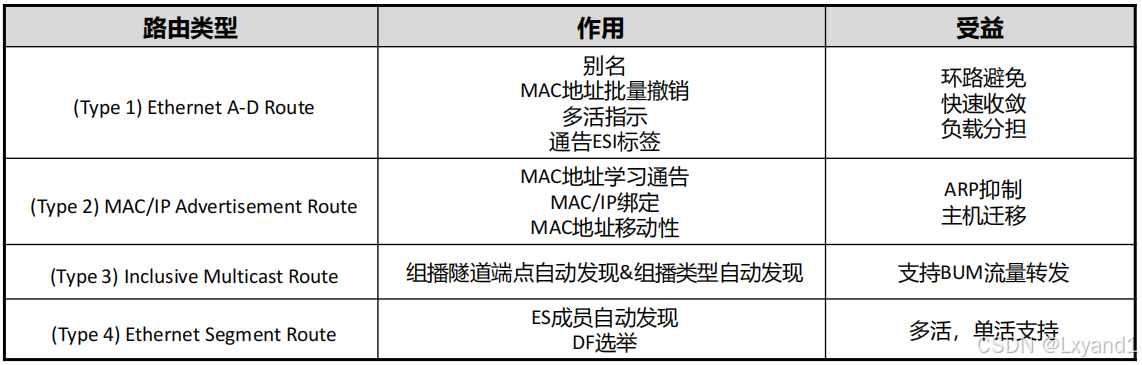

（2）EVPN四种类型路由的作用

RFC7432中定义了EVPN的Type 1~Type 4共4类路由。随着EVPN协议的发展，越来越多的路由被新定义。
首先介绍EVPN四种类型的路由。

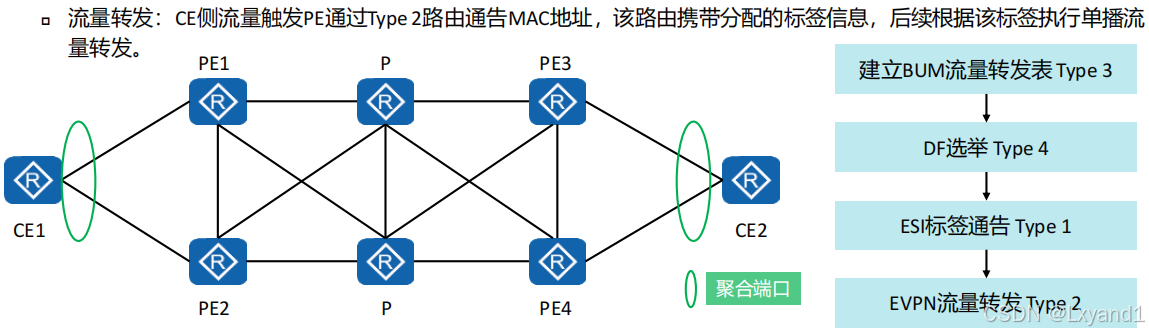

（3）EVPN工作流程

EVPN的工作流程分为两个阶段:
启动阶段:
- EVPN对等体交互EVPN Type 3路由建立BUM流量转发表。
- EVPN对等体交互Type 4路由完成ES发现和DF选举(在ES多归属场景下)。
- EVPN对等体交互Type 1路由，交互ESI标签，进而实现水平分割、别名等功能。
流量转发:CE侧流量触发PE通过Type2路由通告MAC地址，该路由携带分配的标签信息，后续根据该标签执行单播流量转发。

（4）EVPN表项简介

EVPN维护三张表用于指导流量转发，他们是MAC-VRF表、BUM流量转发表和ES成员表。
- MAC-VRF表用于记录已知单播流量的转发。
- BUM流量转发表用于指导广播、未知单播和组播流量转发。
- ES成员表用于记录用户接入PE信息。
接下来将介绍这三张表的生成过程和作用。

（5）案例解释三张表及四种路由

a.本地创建EVPN实例

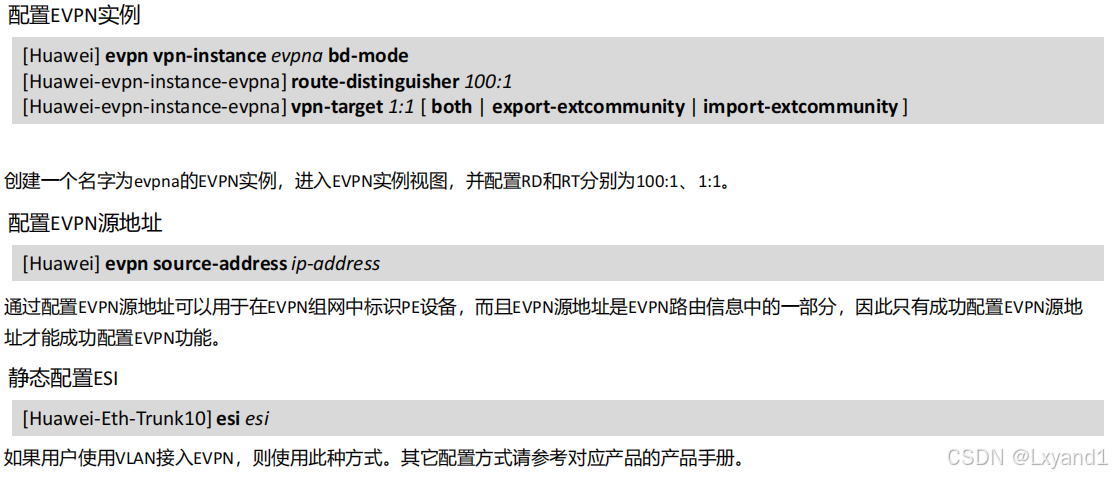

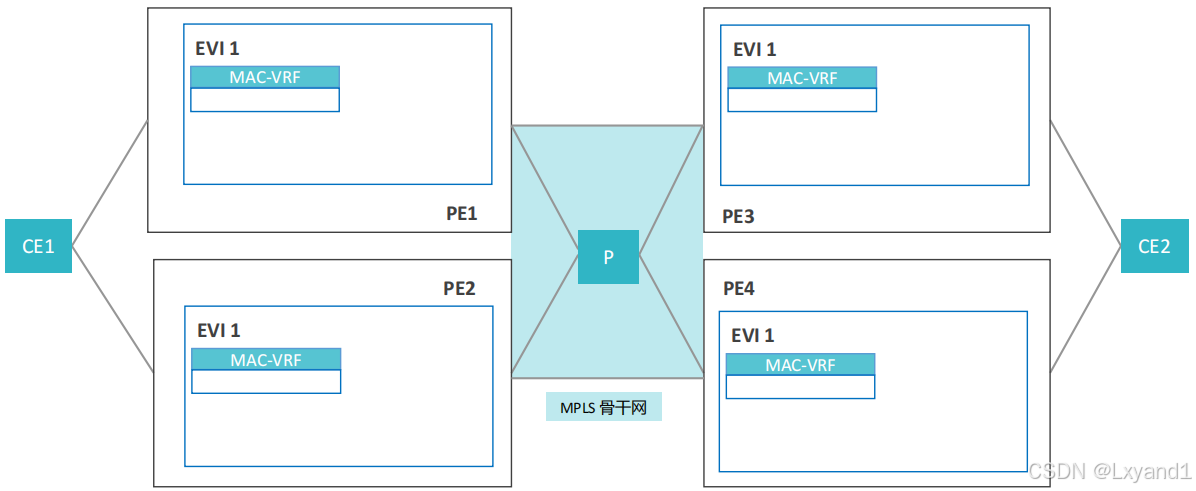

在PE上创建EVPN实例，配置它的RD和RT。PE上本地将激活EVPN，产生MAC-VRF，其内容为空。

b.Type3路由

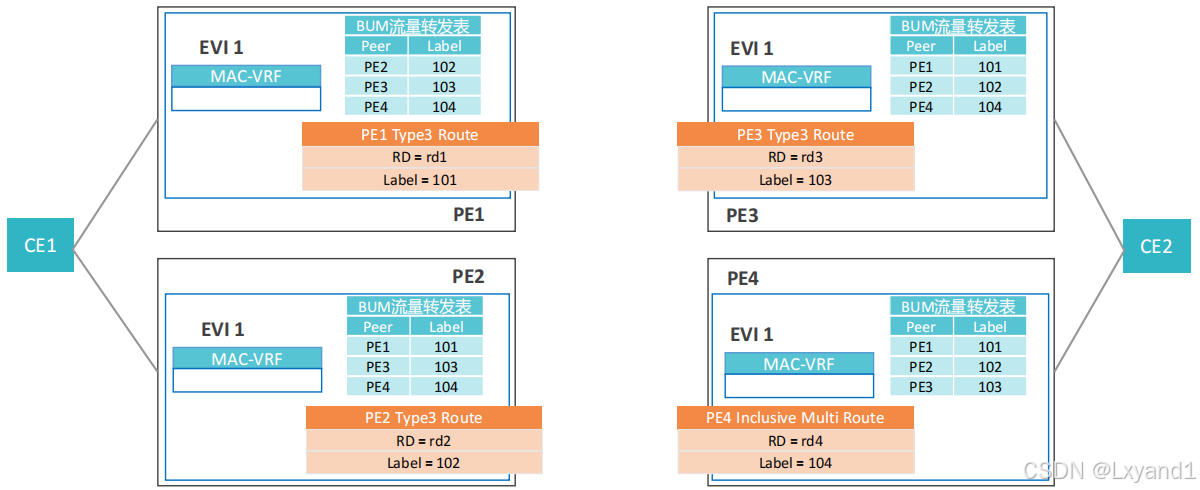

i.BUM流量转发表

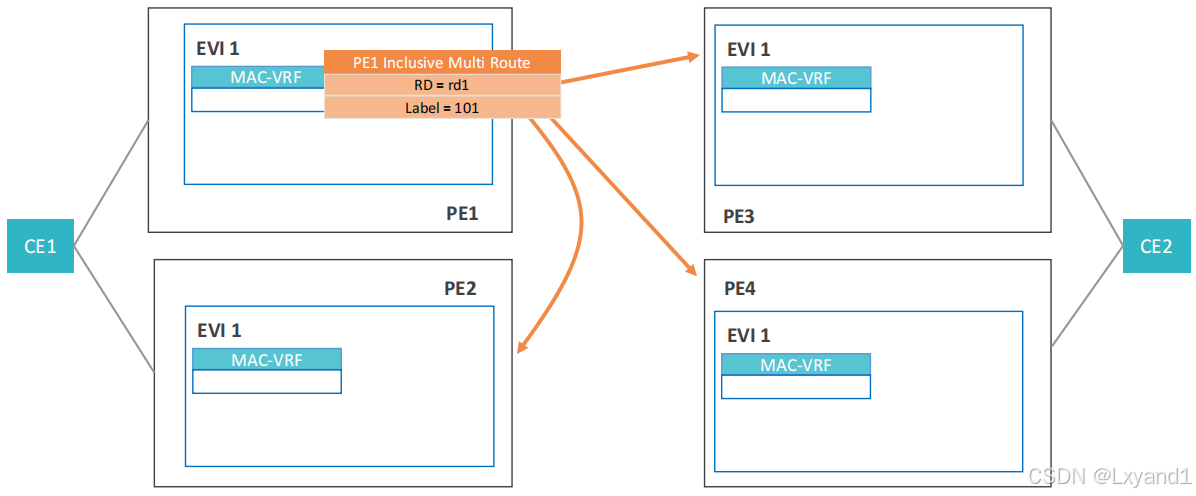

配置PE之间对等体(Peer)关系。以PE1为例，它将发送Type 3路由发现邻居并分配标签。

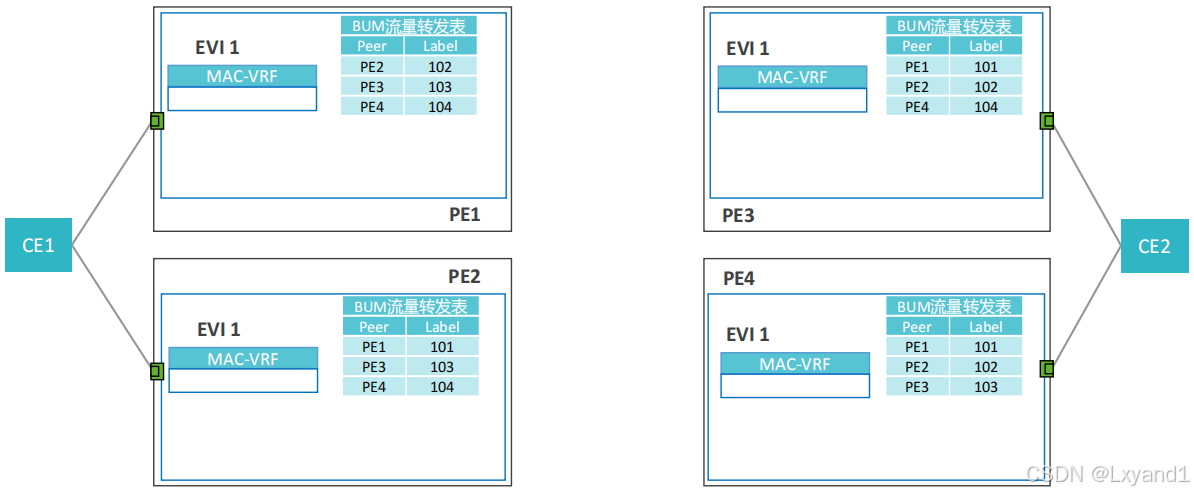

然后PE2、PE3和PE4生成BUM流量转发表。

然后这个过程中所有PE均发送Type 3类型路由，最终形成稳定的BUM流量转发表。

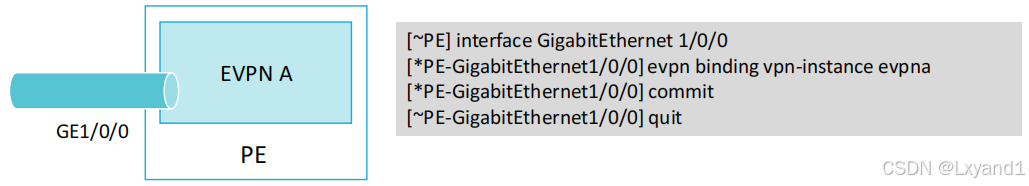

ii.配置接口绑定EVPN实例

CE双活接入PE。在PE上配置CE接入接口与EVPN实例绑定。从该接口进入的报文将进入EVPN实例。

c.Type4路由

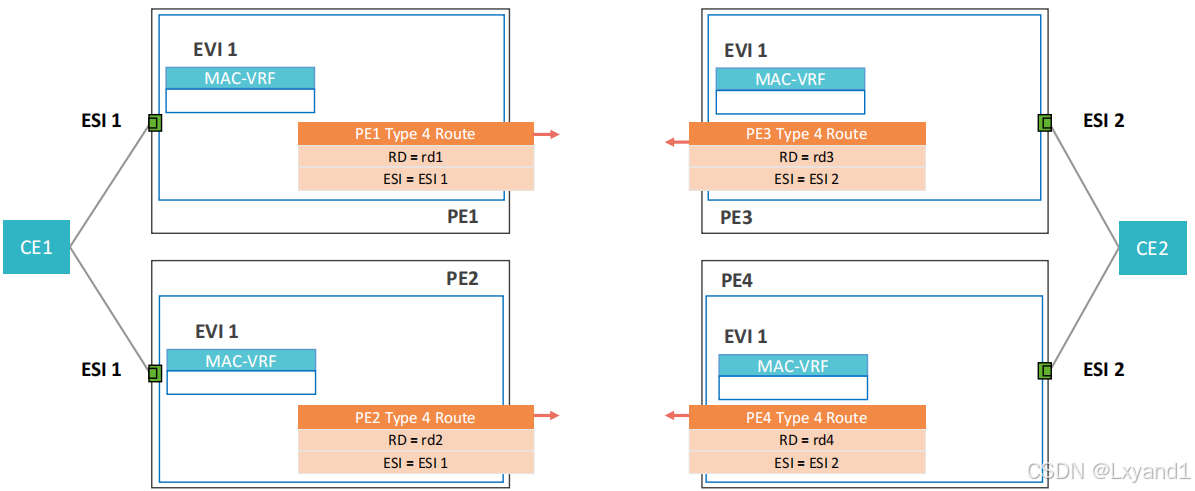

i.配置CE接入接口ESI

在PE连接CE的接口配置ESI。PE会交互Type4路由，传播ESI并进行DF选举。

ii.DF选举

当CE多归到多个PE时，只能有1个PE向CE转发BUM流量，选出这个PE的过程被称为DF选举。

PE通过特定算法选举出DF。本例中假设PE2和PE3被选举为DF，则只允许PE2和PE3转发BUM流量给CE。

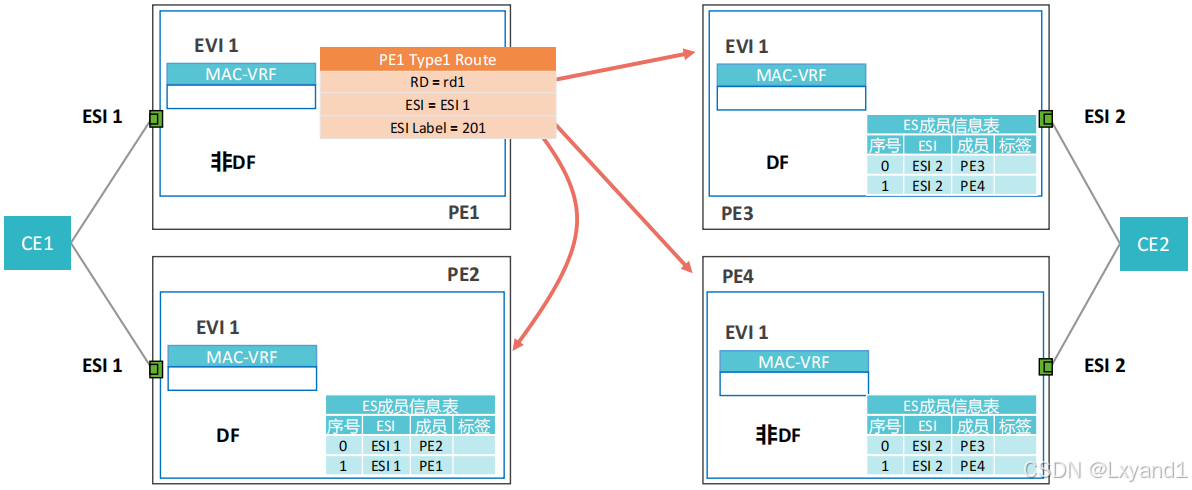

d.Type1路由

i.分发ESI标签：水平分割

PE通过Type 1类路由分发ESI标签。ESILabel用于水平分割防止同一ES来的流量又绕回到该ES。

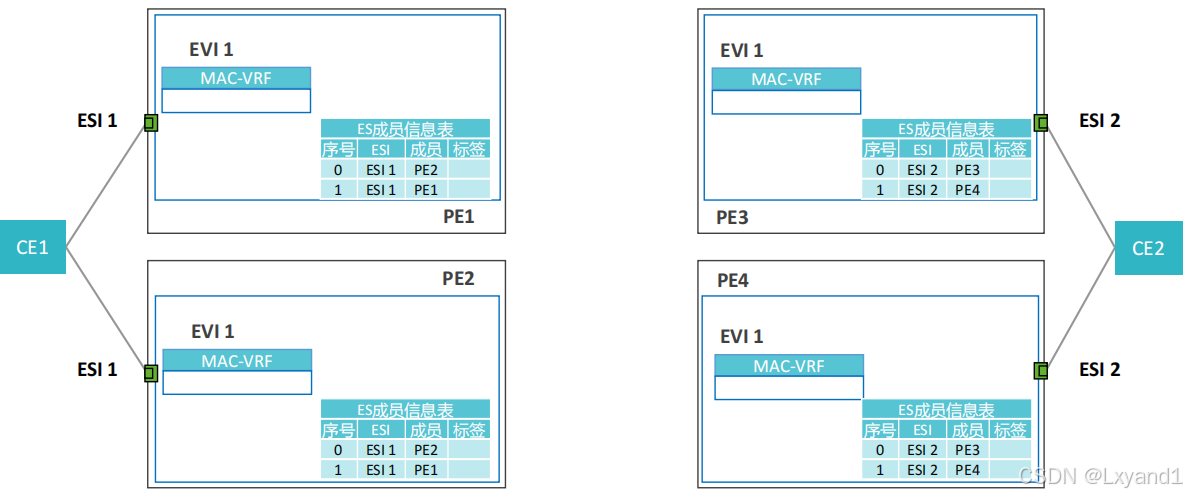

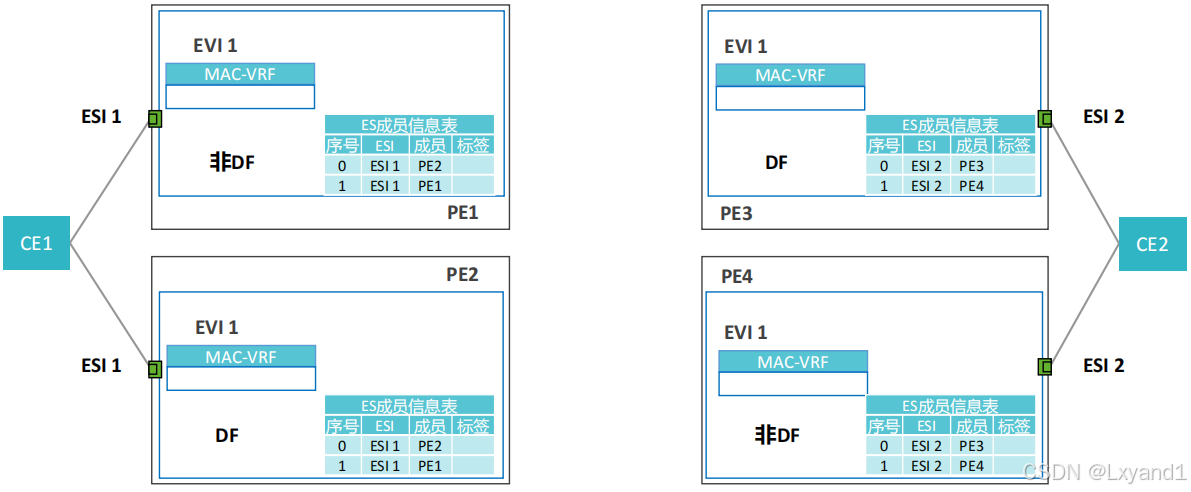

ii.成员信息表

此过程中所有PE均发送Type 1路由，生成完整的ES成员信息表。

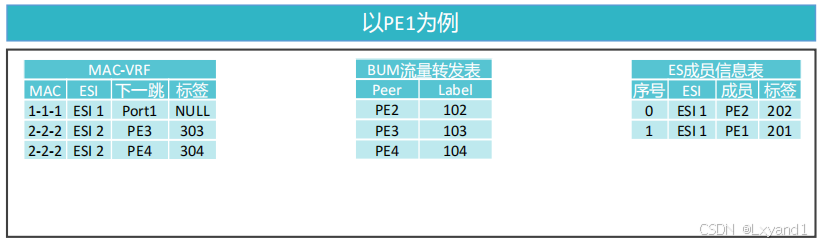

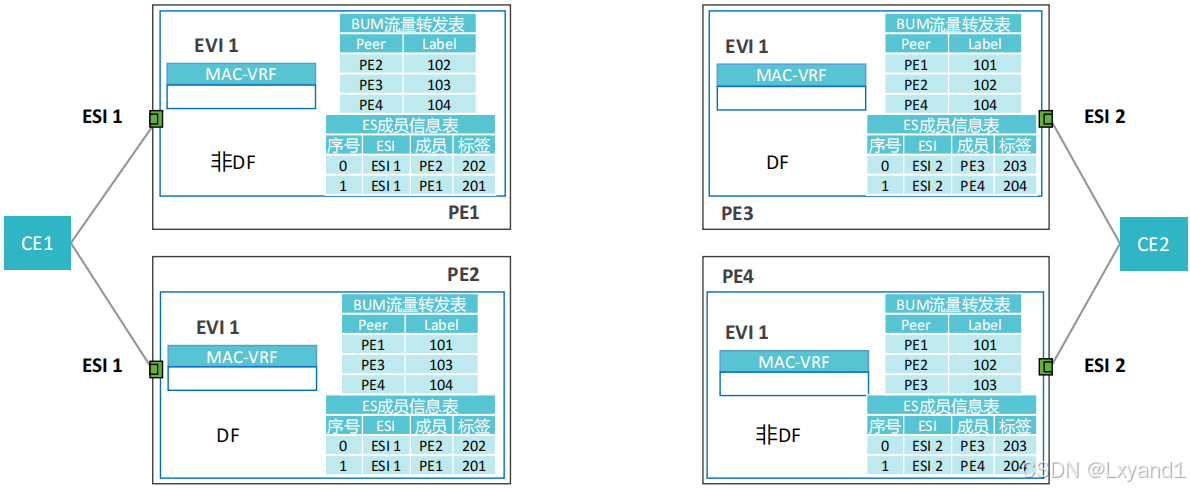

e.EVPN启动阶段总结

EVPN的启动阶段生成MAC-VRF、BUM流量转发表和ES成员信息表。此时MAC-VRF表项为空。

f.EVPN流量转发阶段

EVPN流量转发阶段由CE侧用户流量发起开始。
用户CE1和CE2不感知PE设备的EVPN协议交互。

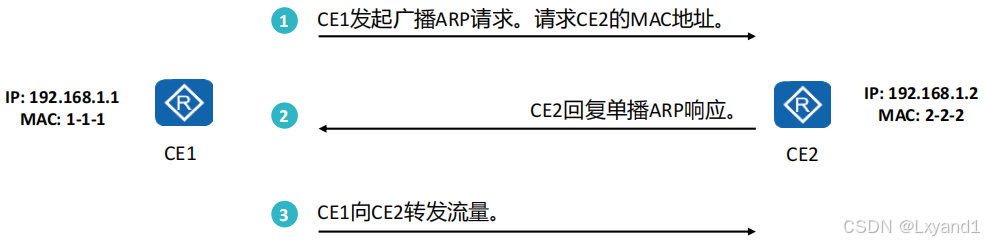

本例中CE1访问CE2业务流程如下:

g.Tpye2路由

i.本地MAC地址学习

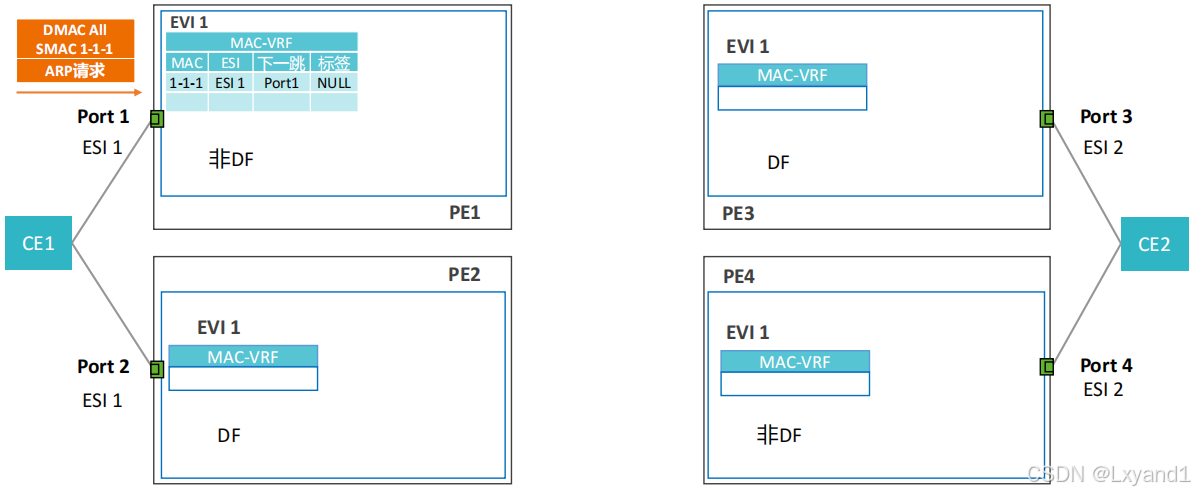

CE1访问CE2，首先发送ARP请求。PE1接收报文，生成本地MAC表条目。

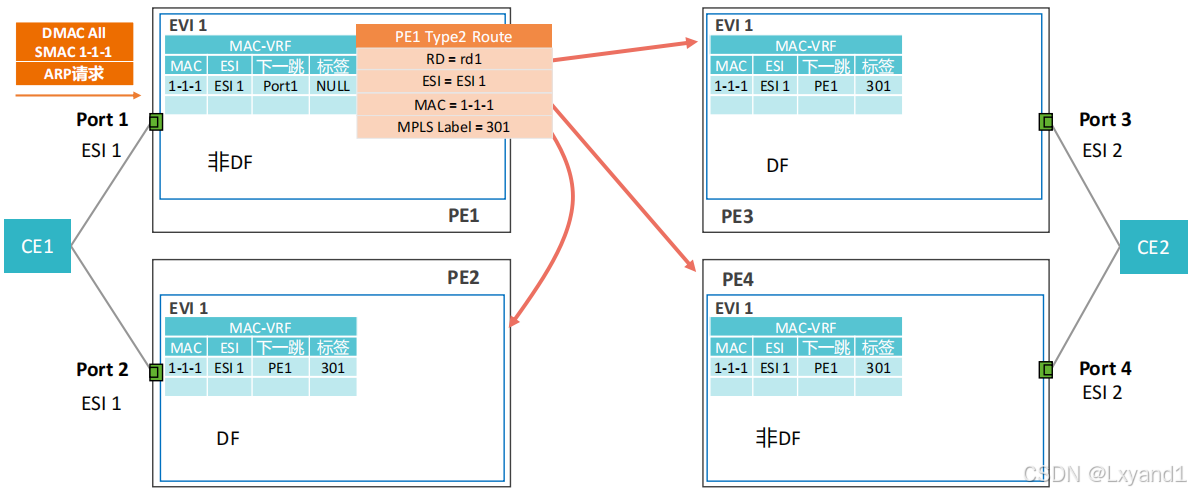

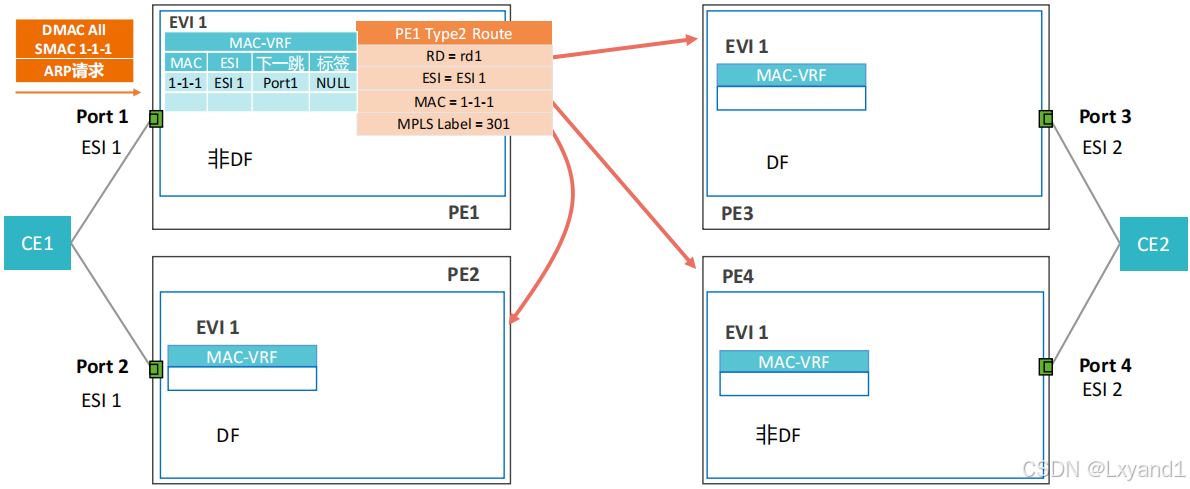

ii.MAC地址通告

PE1 EVPN将本地MAC地址条目生成Type 2路由，携带PE1设备分配的标签301。

远端的PE设备通过MP-BGP学习到EVPN路由，生成MAC表条目。

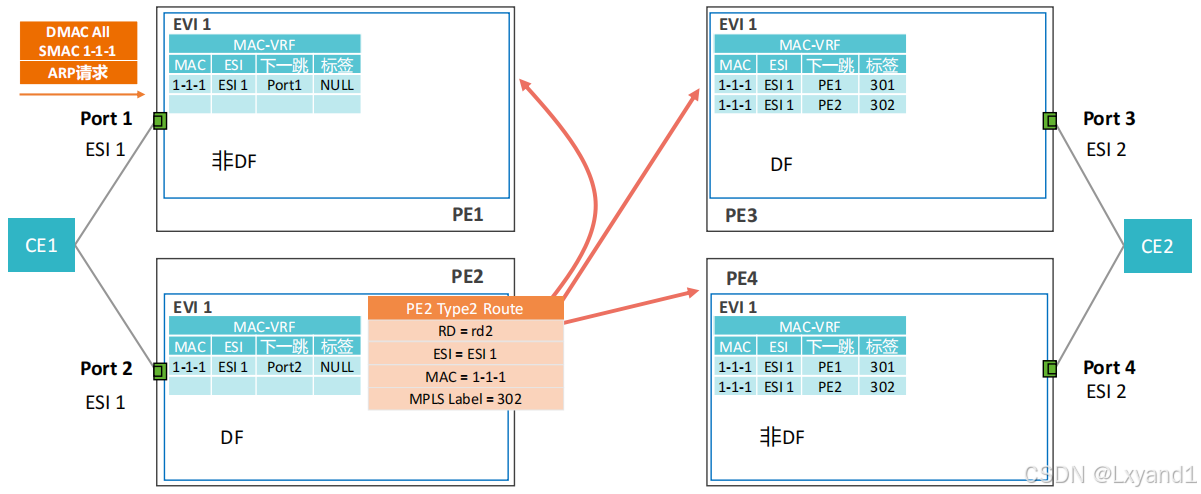

EVPN支持CE多活接入PE。PE2感知直连CE1，刷新最优的MAC表条目，并生成和通告Type2路由。

iii.远端MAC地址学习

因PE1和PE2分配不同的MPLS标签，PE3和PE4有两条路径到达CE1。

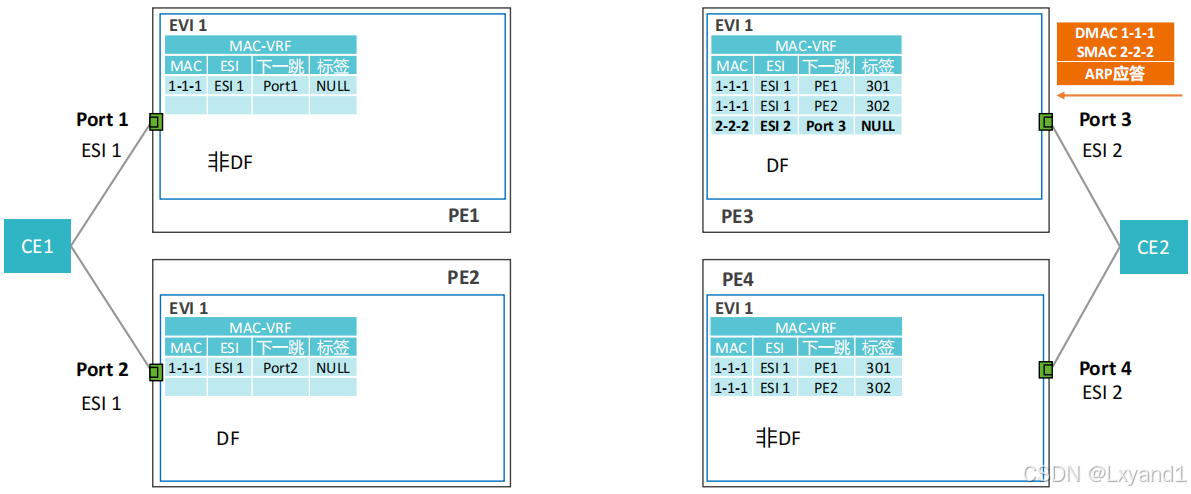

iiii.MAC-VRF表项

CE2回复单播ARP应答。PE3通过数据面学习到CE2的MAC地址，生成本地MAC-VRF表项。

PE3生成并通告Type 2路由。其他PE接收PE3发出的Type 2路由，刷新本地MAC表项。

（6）总结：EVPN解决双活带来的问题

Type 1路由携带的ESI解决CE侧环路问题。Type 4路由实现DF选举，解决广播流量向CE发送多份的问题。

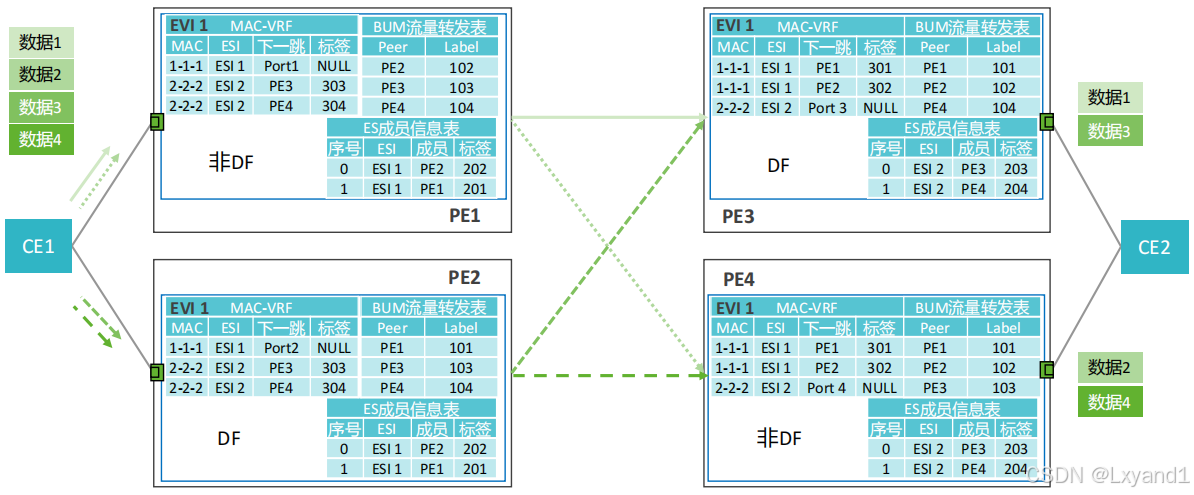

（7）总结：EVPN实现负载分担

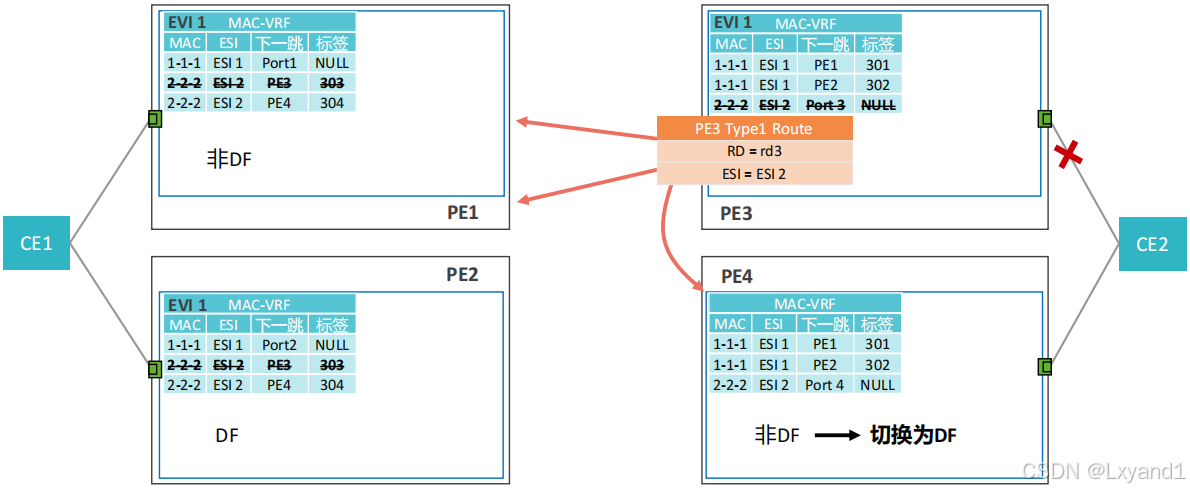

（8）总结：EVPN故障快速收敛

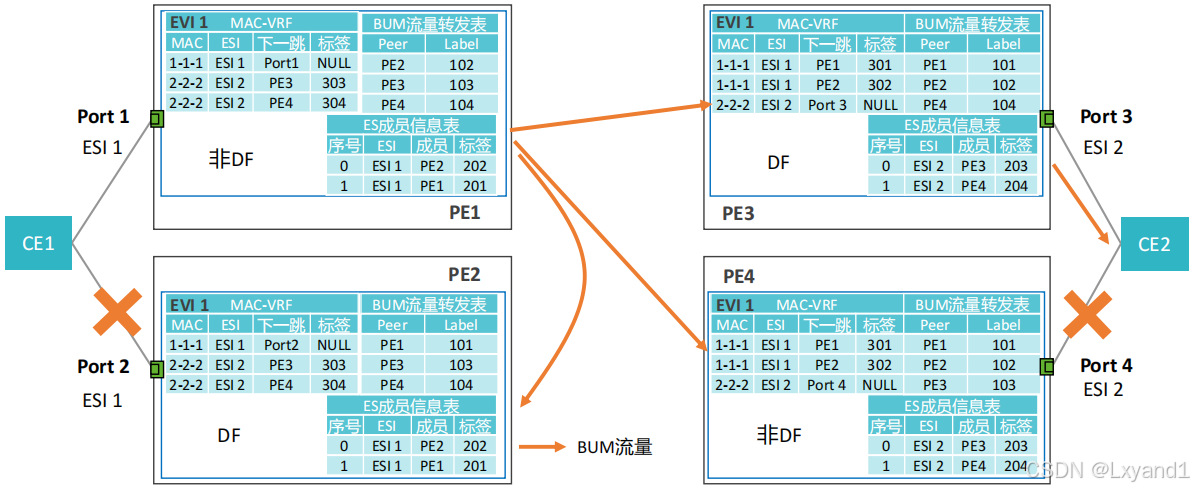

PE3检测到CE2链路故障，首先删除自己本地MAC表项，然后通过Type 1路由通告所有PE撤销该ES相关的所有MAC地址。

2.EVPN接入原理

（1）EVPN接入概述

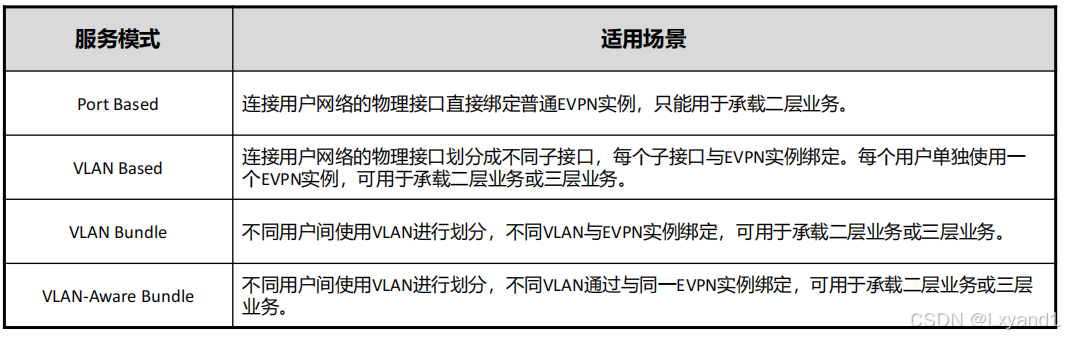

在EVPN网络边缘的PE设备上可以部署多个EVPN实例(EVI，EVPN Instance)，每个EVPN实例可以连接一个或者多个用户网络。EVPN支持通过多种服务模式来接入用户网络:

（2）Port Based模式

Port Base模式是一种整个接口接入业务的方式，即连接用户网络的物理接口直接绑定普通EVPN实例，且该接口不创建子接口。此种服务模式只能用于承载二层业务。

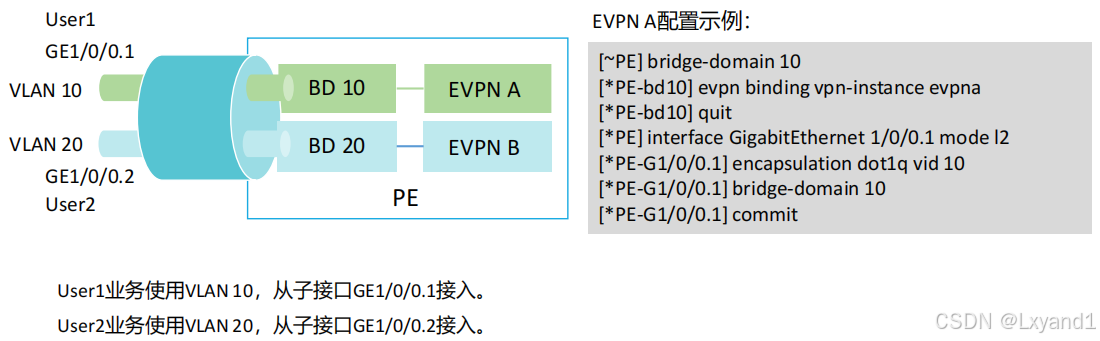

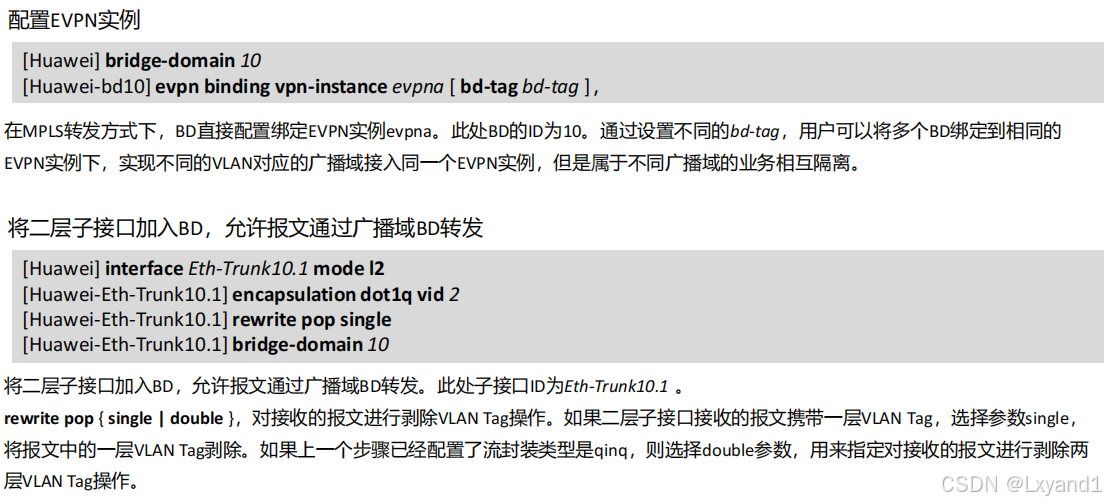

（3）VLAN Based模式

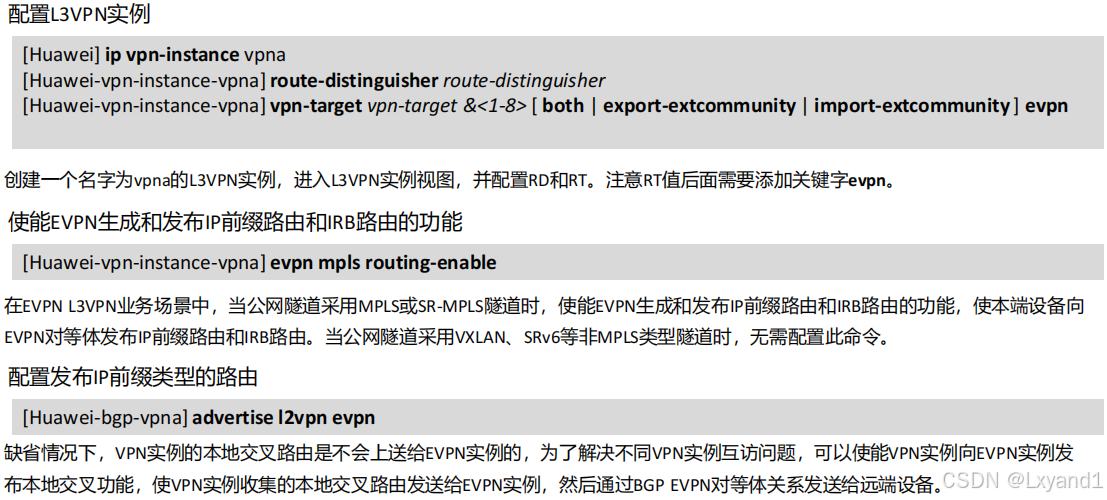

在VLAN Based模式下，连接用户网络的物理接口划分成不同子接口，每个子接口关联不同的VLAN目加入不同的广播域BD(Bridge Domain)。每个广播域BD会与单独的一个EVPN实例进行绑定。此种服务模式可以用于承载二层业务或三层业务。本例有User1和User2，分别使用不同的子接口接入。

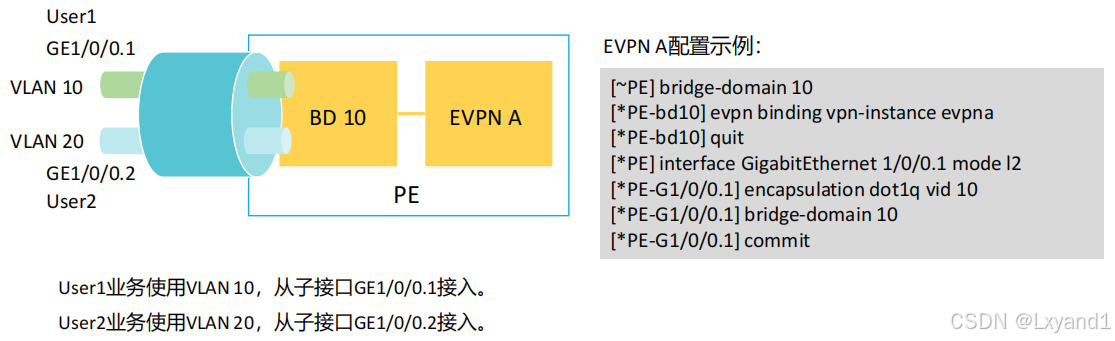

（4）VLAN Bundle模式

在VLAN Bundle模式下，一个EVPN实例可以连接多个用户，不同用户间使用VLAN进行划分，而该EVPN实例会绑定到一个广播域BD上。此类型服务模式中，接入同一个EVPN实例的不同用户共用同一个MAC转发表，因此需要网络中用户的MAC地址唯一。此种服务模式可以用于承载二层业务或三层业务。

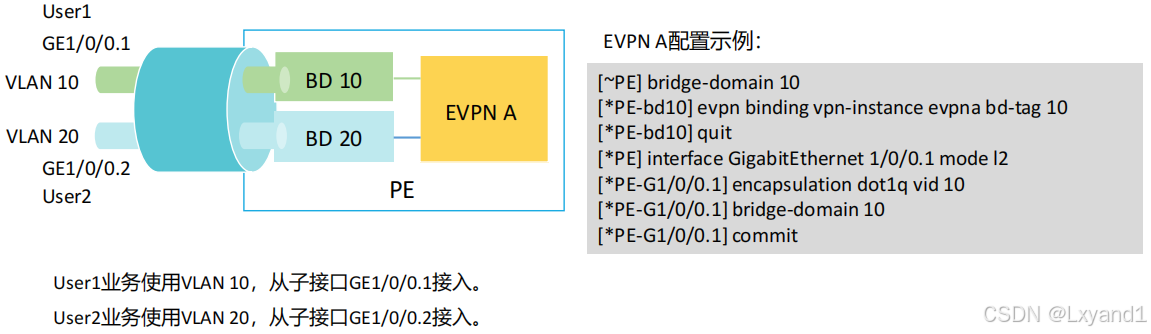

（5）VLAN-Aware Bundle模式

在VLAN-Aware Bundle模式下，一个EVPN实例可以连接多个用户，不同用户间使用VLAN进行划分绑定不同的BD。此类型服务模式中，接入同一个EVPN实例的不同用户分别使用独立的与BD对应的MAC转发表(以BD-tag标识)。

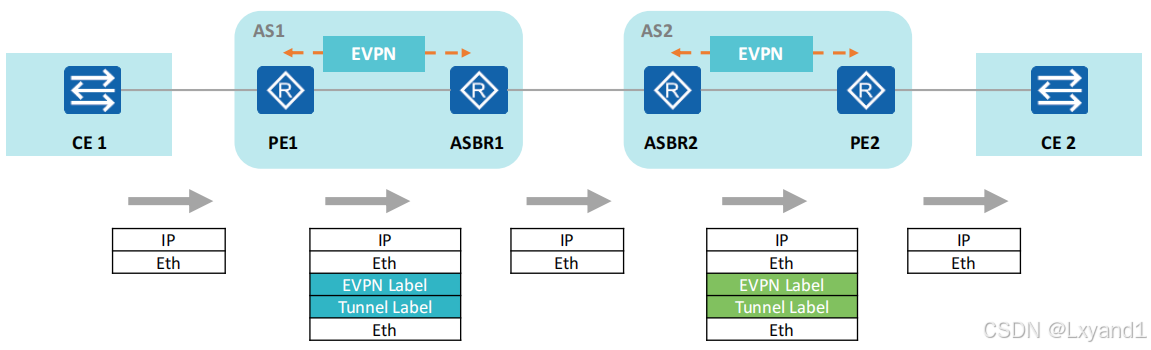

四.跨域EVPN

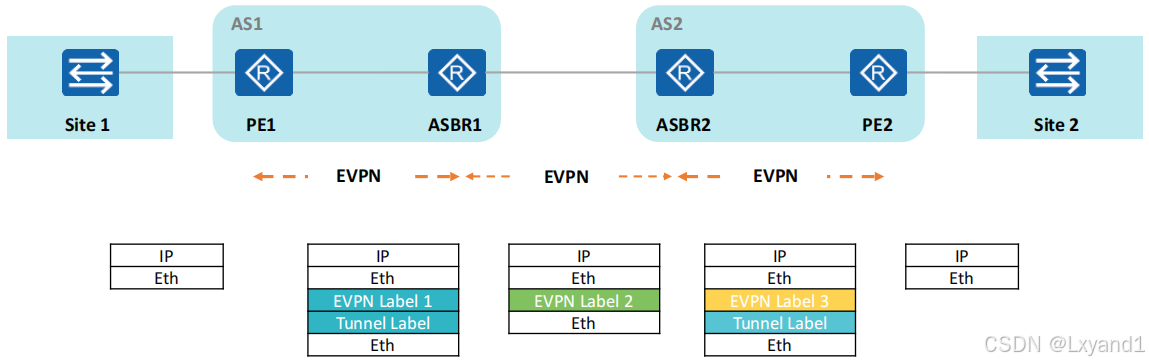

1.跨域EVPN简介

一般的EVPN的体系结构都是在一个自治系统(Autonomous System，AS)内运行，任何EVPN的路由信息都是只能在一个AS内按需扩散，没有提供AS内的VPN信息向其他AS扩散的功能。在一些复杂场景下，可能存在企业拥有多个AS，这就需要扩展现有EVPN体系框架，提供一种跨域(Inter-As)的EVPN。

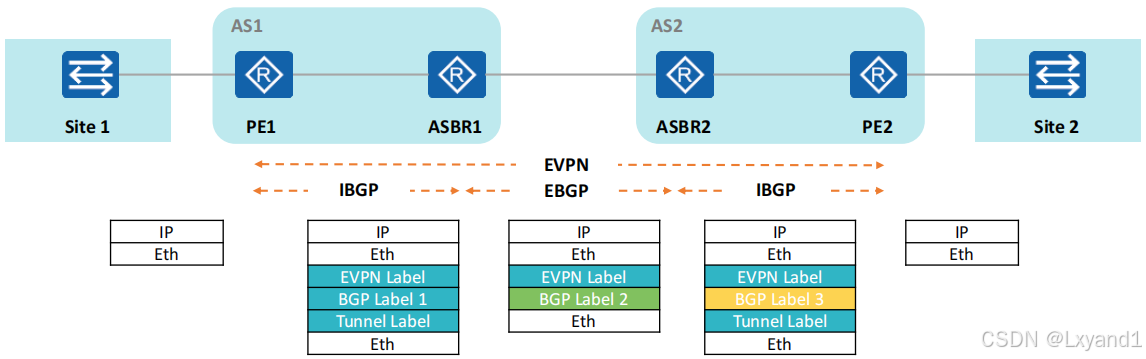

跨域的EVPN借鉴跨域MPLS VPN的方式，也有三种:
- OptionA
- OptionB
- OptionC
